Снятие и установка приводов передних колес Nissan Qashqai 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 18 мм
  • Гаечный ключ рожковый 19 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 14 мм
  • Насадка на вороток 32 мм
  • Динамометрический ключ
  • Отвертка плоская средняя
  • Монтажная лопатка
  • Молоток
  • Пассатижи
  • Башмаки
  • Домкрат винтовой
  • Выколотка

Детали и расходники:

  • Стопорные кольца хвостовиков внутренних шарниров передних колес
  • Опора под переднюю часть автомобиля
  • Деревянный брусок

Примечание:

Приводы передних колес снимают для их замены при повреждении или для замены шарниров и их чехлов. Кроме того, приводы передних колес бывает необходимо снимать для получения доступа к другим агрегатам.

1. Включите стояночный тормоз и установите противооткатные упоры (башмаки) под задние колеса.

2. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры.

Домкрат винтовой под передней частью Nissan Qashqai

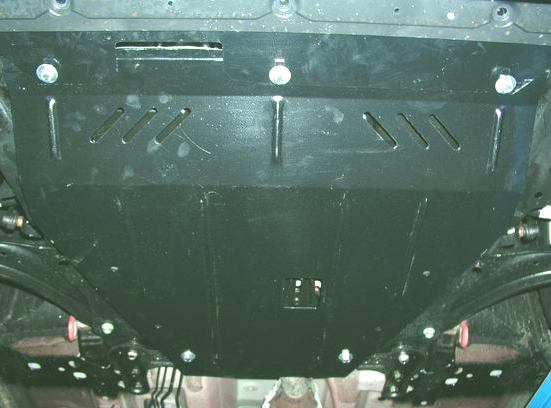

3. Снимите защиту картера двигателя, если она установлена.

Защита картера двигателя Nissan Qashqai

4. Снимите передние колеса.

Снятие переднего колеса Nissan Qashqai

5. Разогните усики шплинта гайки ступицы.

Усики шплинта гайки ступицы колеса Nissan Qashqai

6. Достаньте шплинт из отверстия оси поворотного кулака.

Шплинт гайки ступицы колеса Nissan Qashqai

7. Установите колесо на ступицу, предварительно удалив декоративную заглушку центрального отверстия диска колеса. Опустите автомобиль.

Предупреждение:

При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

8. Ослабьте затяжку гайки ступицы переднего колеса.

Гайка ступицы колеса Nissan Qashqai

9. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

Домкрат винтовой под передней частью Nissan Qashqai

10. Отсоедините рулевую тягу от рычага поворотного кулака.

Рулевая тяга рычага поворотного кулака Nissan Qashqai

11. Придерживая от проворачивания палец верхнего шарнира стойки стабилизатора, отверните гайку крепления стойки.

Гайка крепления стойки стабилизатора Nissan Qashqai

12. Отсоедините верхний шарнир стойки стабилизатора от кронштейнов амортизаторной стойки.

Верхний шарнир стойки стабилизатора Nissan Qashqai

13. Отсоедините палец шаровой опоры от поворотного кулака.

Палец шаровой опоры Nissan Qashqai

14. Отверните гайку ступицы и снимите гайку.

Гайка ступицы колеса Nissan Qashqai

15. Аккуратно выведите хвостовик наружного шарнира равных угловых скоростей из ступицы переднего колеса, отведя амортизаторную стойку в сторону.

Хвостовик наружного шарнира равных угловых скоростей Nissan Qashqai

Полезный совет:

При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.

16. С помощью монтажной лопатки выпрессуйте хвостовик внутреннего шарнира из шестерни полуоси дифференциала.

Хвостовик внутреннего шарнира шестерни полуоси дифференциала Nissan Qashqai

Примечание:

Зазор между корпусом внутреннего шарнира и картером коробки передач очень мал, сразу полностью вставить в него конец монтажной лопатки невозможно. Введя заостренную часть монтажной лопатки в зазор, аккуратными ударами молотка вдоль лопатки вбейте ее конец вглубь зазора, отодвигая ею корпус шарнира от картера как клином до момента выхода стопорного кольца хвостовика шарнира из шестерни полуоси. Затем окончательно выдвиньте лопаткой хвостовик шарнира из шестерни.

Предупреждение:

При использовании монтажной лопатки при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач, картер раздаточной коробки и шарнир.

17. Извлеките хвостовик внутреннего шарнира привода из коробки передач и снимите привод.

Хвостовик внутреннего шарнира привода из коробки передач Nissan Qashqai

Предупреждение:

Заменяйте стопорное кольцо хвостовика внутреннего шарнира левого переднего колеса новым при каждом снятии привода с автомобиля, иначе привод может самопроизвольно выскочить из полуосевой шестерни во время движения.

Кольцо хвостовика внутреннего шарнира переднего колеса Nissan Qashqai

18. Для снятия привода правого переднего колеса выполните пп. 4–15.

19. Выверните болт крепления кронштейна каталитического нейтрализатора к фланцу промежуточной опоры.

Болт крепления кронштейна каталитического нейтрализатора Nissan Qashqai

20. Выверните болт крепления кронштейна к каталитическому нейтрализатору.

Болт крепления кронштейна к каталитическому нейтрализатору Nissan Qashqai

21. Затем снимите кронштейн.

Кронштейна каталитического нейтрализатора Nissan Qashqai

22. Выверните пять болтов крепления промежуточной опоры вала привода к блоку цилиндров двигателя и два болта крепления к раздаточной коробке.

Крепления промежуточной опоры вала привода Nissan Qashqai

Примечания:

Расположение болтов крепления к блоку цилиндров Nissan Qashqai

Расположение болтов крепления к блоку цилиндров (один болт не виден за каталитическим нейтрализатором).

Расположение болтов крепления к блоку промежуточной опоры Nissan Qashqai

Расположение болтов крепления к блоку промежуточной опоры к картеру коробки передач.

23. Снимите привод переднего колеса в сборе с опорой с автомобиля.

Привод переднего колеса в сборе с опорой Nissan Qashqai

24. Для установки привода левого переднего колеса сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите пружинную упорную шайбу и навинтите гайку ступицы до упора, не затягивая ее окончательно.

Гайка ступицы колеса Nissan Qashqai

25. Затем осторожно введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.

26. Отведите вниз рычаг передней подвески и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

27. Привод правого переднего колеса устанавливают в порядке, обратном снятию.

28. Присоедините к поворотному кулаку шаровую опору амортизаторной стойки и к кронштейну амортизаторной стойки шарнир стабилизатора поперечной устойчивости.

Палец шаровой опоры Nissan Qashqai

29. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.

Гайки крепления колеса Nissan Qashqai

30. Установите автомобиль на колеса, сняв его с опор, затяните гайку ступицы моментом 125 Н•м и зашплинтуйте.

31. Затяните гайки крепления колеса моментом 113 Н•м.
