Снятие и установка радиатора Chevrolet Niva

Инструменты:

Накидной ключ на 10
Отвёртка крестовая
Отвёртка плоская
Торцовый вороток
Головка для торцового воротка на 10
Головка для торцового воротка на 8
Пассатижи

Перед тем как снять радиатор:

Снимаем защиту масленного картера и брызговика двигателя.
Сливаем охлаждающую жидкость из радиатора, как описано здесь.
Снимаем облицовку радиатора.
Снимаем передний бампер.

Снятие и установка радиатора на Шевроле Нива

1. Перед тем как снять радиатор на автомобиле с кондиционером, снимаем конденсатор кондиционера. На автомобиле без кондиционера демонтируем направляющие кожухи радиатора.

2. Снимаем звуковой сигнал.

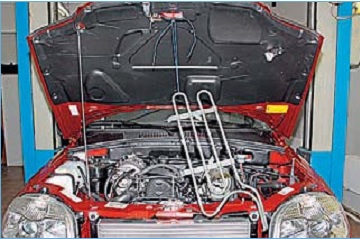

3. Отвернув элементы крепления радиатора гидроусилителя руля, подвязываем радиатор к петле капота, не отсоединяя от радиатора шланги подвода и отвода жидкости.

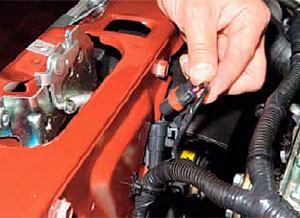

4. Отсоединяем колодку проводов системы управления двигателем вентилятора, от колодки дополнительного резистора.

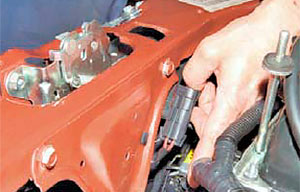

5. Сдвигаем колодку проводов дополнительного резистора с пластмассового держателя, закрепленного на распорке рамки радиатора.

6. Отсоединяем колодку проводов системы управления двигателем от разъема электродвигателя левого вентилятора.

7. Аналогично отсоединяем колодку проводов от разъема электродвигателя правого вентилятора.

8. Головкой «на 10» отворачиваем 3 болта крепления кронштейна звукового сигнала.

9. Снимаем кронштейн.

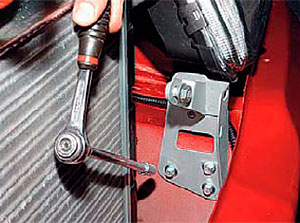

10. Головкой «на 8» отворачиваем болт крепления кронштейна правой верхней опоры радиатора и снимаем кронштейн с опорой.

11. Аналогично снимаем кронштейн с левой верхней опорой радиатора.

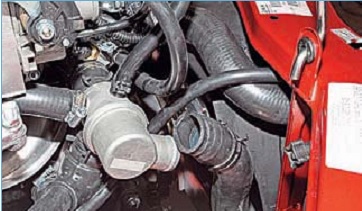

12. Сжав пассатижами концы хомута крепления отводящего шланга радиатора к патрубку термостата, сдвигаем хомут по шлангу.

13. Снимаем шланг с патрубка термостата.

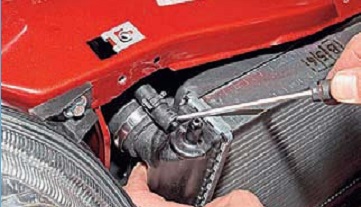

14. Наклонив верхнюю часть радиатора вперед, сжимаем пассатижами концы хомута крепления паровоздушного шланга к штуцеру радиатора.

15. Сдвигаем шланг со штуцера.

Вниманиние:
При снятии шланга со штуцера радиатора будьте осторожны — не обломите штуцер.

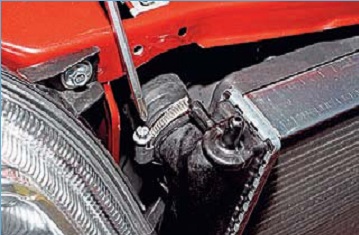

16. Отверткой ослабляем хомут крепления подводящего шланга к верхнему патрубку радиатора.

17. Снимаем подводящий шланг с патрубка радиатора.

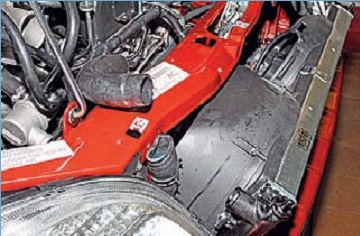

18. Наклоняем радиатор в сборе с вентиляторами вперед.

19. Поднимаем, выводя резиновые подушки нижних опор из отверстий в нижней поперечине рамки радиатора.

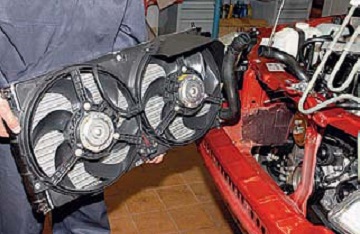

20. Снимаем радиатор в сборе с вентиляторами.

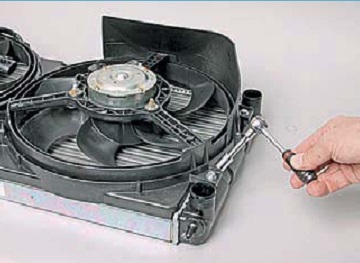

21. Головкой «на 10» отворачиваем по два болта боковых креплений кожуха вентиляторов к радиатору с каждой стороны и две гайки (по одной сверху и снизу) центрального крепления кожуха.

22. Снимаем кожух вентиляторов с радиатора.

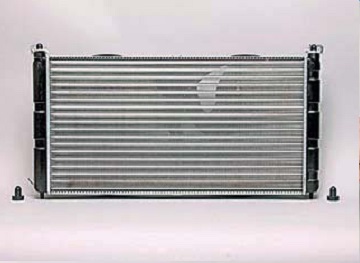

Радиатор с опорами

23. Установку радиатора выполняем в обратной последовательности.

Примечание:

Если при демонтаже радиатора подушка нижней опоры осталась на его штыре, то перед монтажом ее необходимо снять со штыря и установить в отверстие на нижней поперечине рамки радиатора.

Проверка герметичности радиатора Шевроле Нива

Герметичность радиатора проверяется в ванне с водой.

Заглушив патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см²) и опустите в ванну с водой не менее, чем на 30 с. При этом не должно наблюдаться выделения пузырьков воздуха.

При повреждениях или негерметичности радиатора замените его новым.
