Снятие и установка рулевой колонки Skoda Octavia

print share bookmark_border
0 Просмотры
4.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Гаечный ключ накидной прямой 10 мм
  • Гаечный ключ рожковый 13 мм
  • Отвертка плоская средняя
  • Ключ с наконечником Torx (звездочка) Т55
  • Ключ с наконечником Torx (звездочка) Т20
  • Микрометр

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи используя ключ на 10.

Отсоединение провода от клеммы «минус» аккумуляторной батареи Шкода Октавия

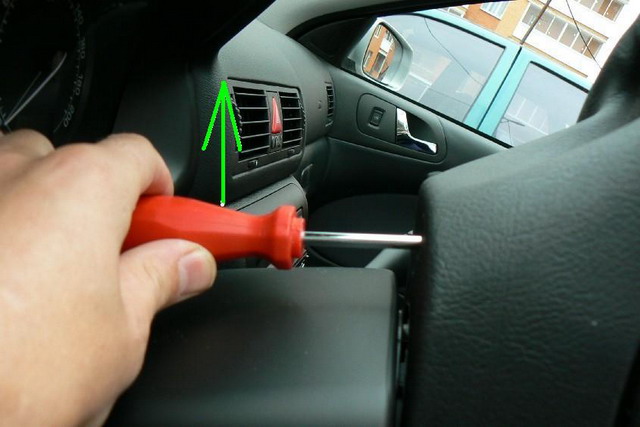

2. Снимите подушку. Для этого в руле сзади есть два отверстия. Вставляем отвертку в одно из них и отжимаем пружину, которая держит подушку, один край подушки должен отщелкнуться, затем вставляем в другое отверстие и освобождаем другой край подушки.

Снятие подушки безопасности Шкода Октавия

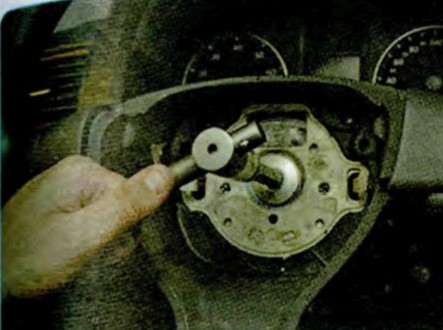

3. Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению. Ослабьте затяжку болта крепления рулевого колеса, удерживая колесо от проворачивания. Используем Torx Т55.

Снятие рулевого колеса Шкода Октавия

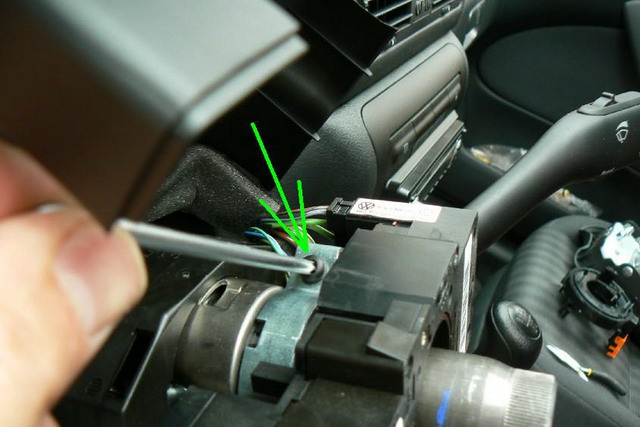

4. Ослабляем хомут, который держит переключатели используя ключ Torx Т20.

Ослабение хомута, который держит переключатели Шкода Октавия

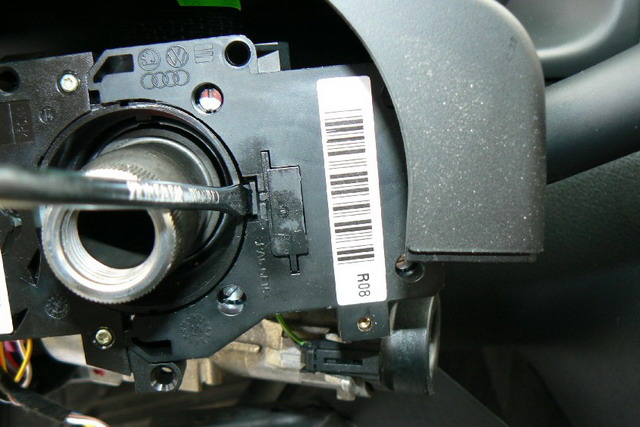

5. Отгибаем защелку и сдвигаем на себя правый подрулевой переключатель, потом левый.

Отгибание защелки подрулевого переключателя Шкода Октавия

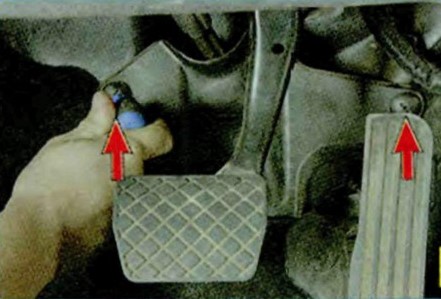

6. Под панелью приборов выверните два винта крепления защитного щитка.

Расположение винтов крепления защитного щитка под панелью приборов Шкода Октавия

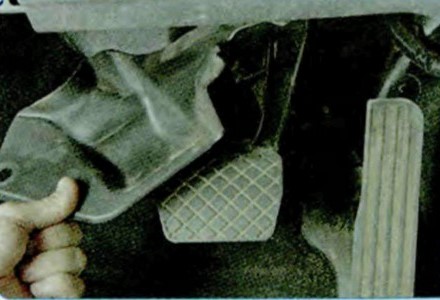

7. Снимите щиток.

Снятие защитного щитка под панелью приборов Шкода Октавия

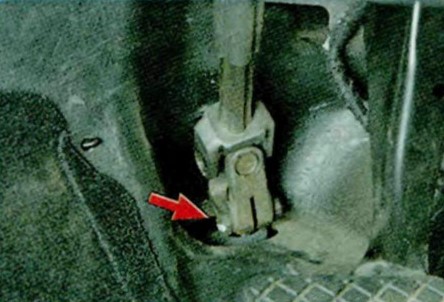

8. Отверните гайку и извлеките болт клеммового соединения рулевого вала и вала рулевого механизма ключом на 13.

Расположение болта клеммового соединения рулевого вала Шкода Октавия

9. Отверните гайку крепления наконечника «массового» провода к рулевой колонке Шкода Октавия и отсоедините провод.

Расположение гайки крепления наконечника «массового» провода к рулевой колонке Шкода Октавия

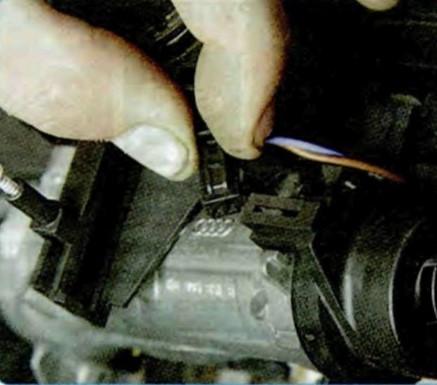

10. Отсоедините колодку жгута проводов подсветки замка зажигания.

Отсоединение колодки жгута проводов подсветки замка зажигания Шкода Октавия

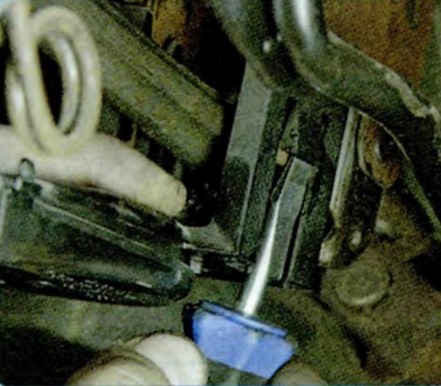

11. Отожмите фиксатор и снимите с рулевой колонки держатель жгута проводов используя плоскую отвертку.

Снятие с рулевой колонки держателя жгута проводов Шкода Октавия

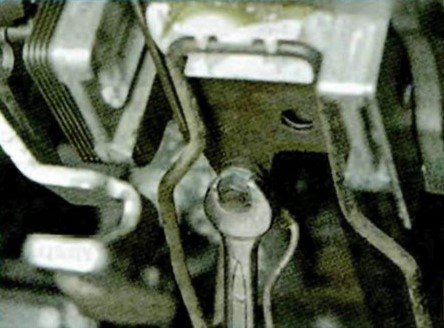

12. Выверните четыре болта крепления используя ключ на 13.

Расположение болтов крепления рулевой колонки Шкода Октавия

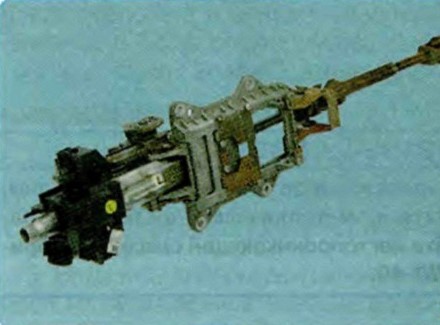

13. Снимите рулевую колонку Шкода Октавия.

Рулевая колонка Шкода Октавия

14. Установите детали в порядке, обратном снятию.

Примечание:

После установки проверьте зазор между карданным шарниром и кромкой отверстия в моторном щите. Зазор во всех точках окружности должен быть не менее 5 мм.
