Снятие и установка сцепления Ford Focus 3

Вам потребуются:

• ключ «на 8»
• ключ «на 10»
• ключ «на 12»
• ключ «на 13»
• ключ «на 14»
• ключ «на 15»
• ключ «на 17»
• ключ «на 32»
• торцовая головка «на 13»
• монтажная лопатка
• большая отвертка
• пассатижи
• маркер
• отвертки с плоским и крестообразным лезвием
• гидравлическая опора
• молоток
• оправка для центрирования ведомого диска

Примечание:

При выходе из строя сцепления на Форд Фокус 3, рекомендуем заменять одновременно все его элементы (ведомый и нажимной диски, подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен, поэтому, если их установить вновь, может потребоваться повторное сня- тие/установка сцепления после сравнительно небольшого пробега.

Снятие и установка сцепления Форд Фокус 3

1. Снимите коробку передач.

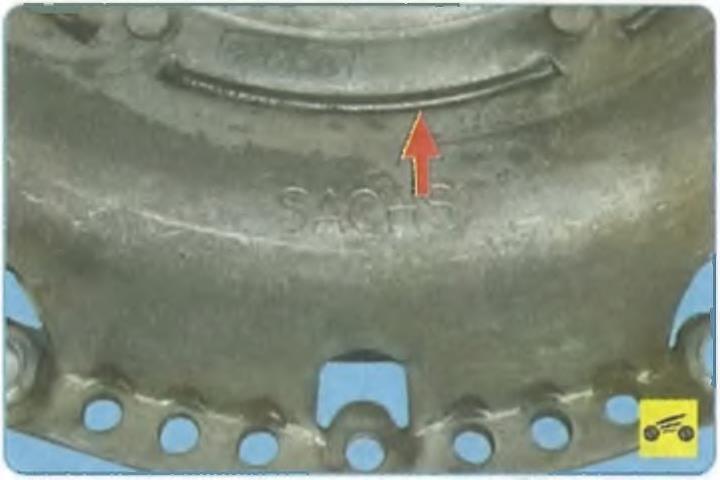

2. Если предполагается установка прежнего нажимного диска, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

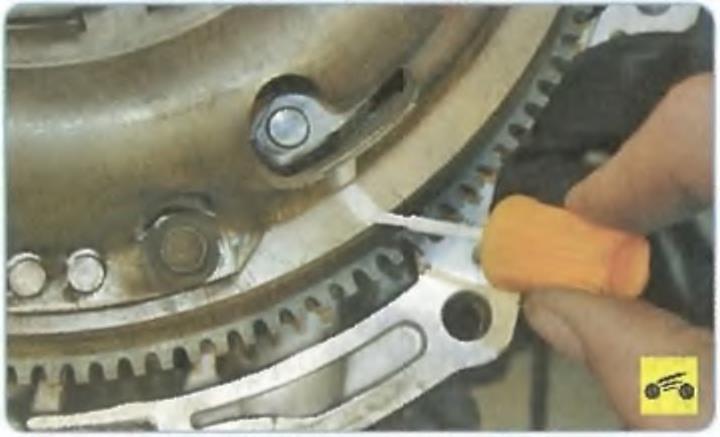

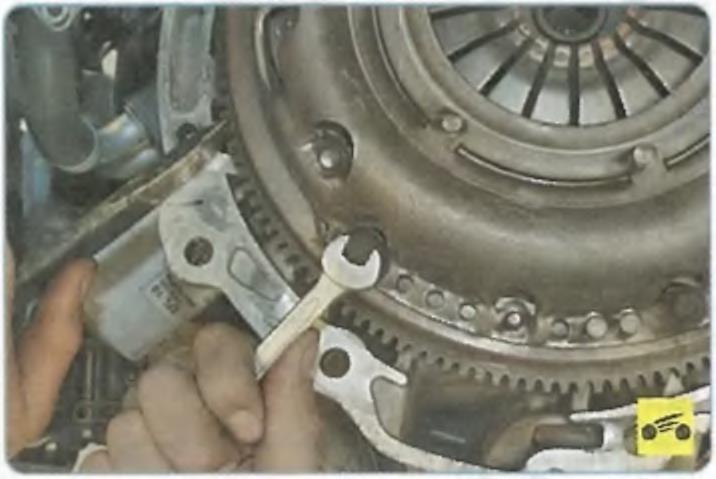

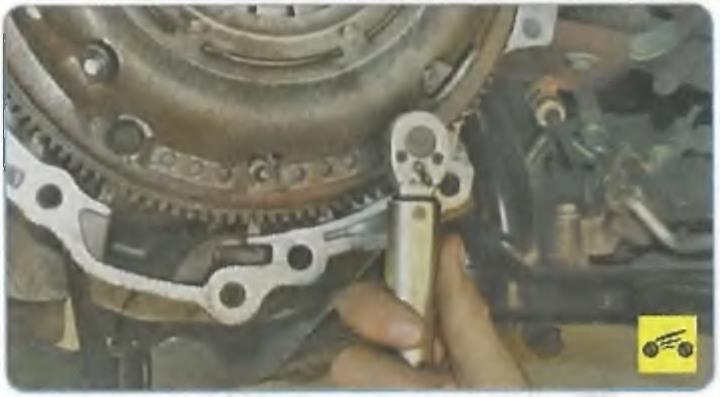

3. Удерживая маховик от проворачивания монтажной лопаткой (или большой отверткой), выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, переходя от болта к болту по диаметру.
ПРИМЕЧАНИЕ:

Так расположены болты крепления кожуха сцепления к маховику двигателя.

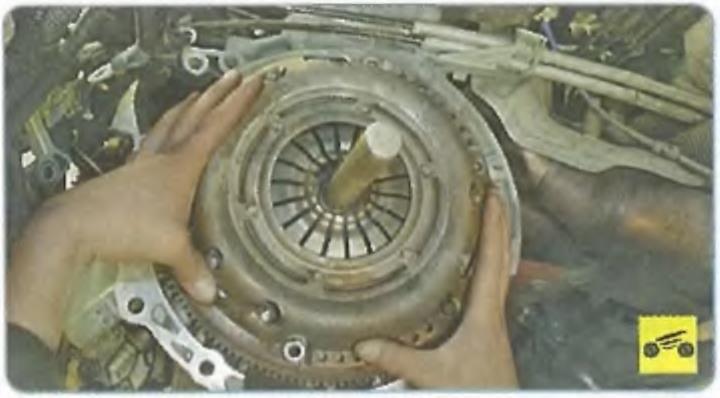

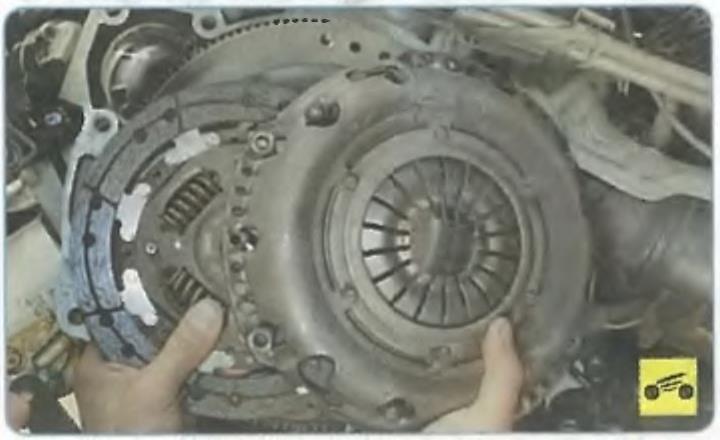

4. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

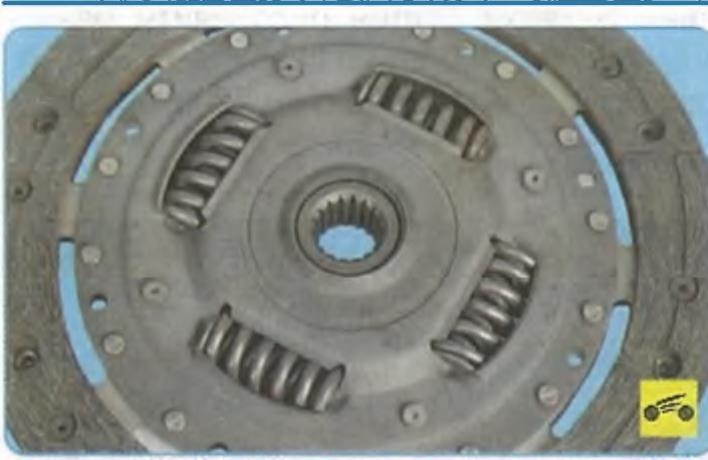

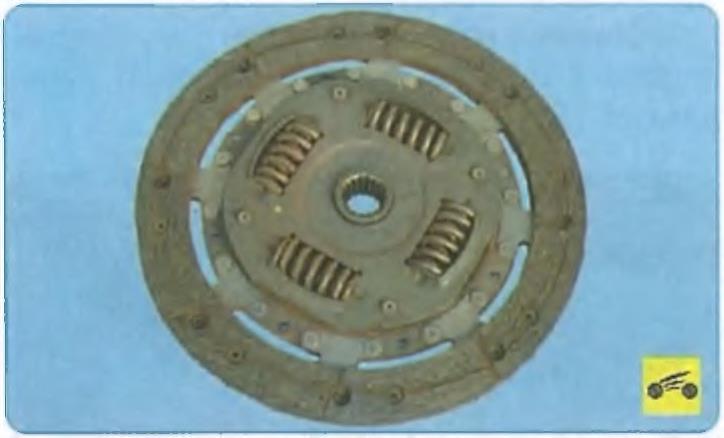

5. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

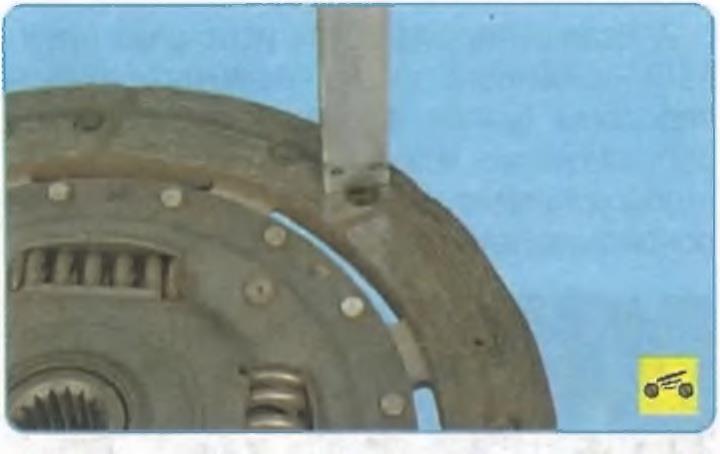

6. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.
ПРИМЕЧАНИЕ :
Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

7. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

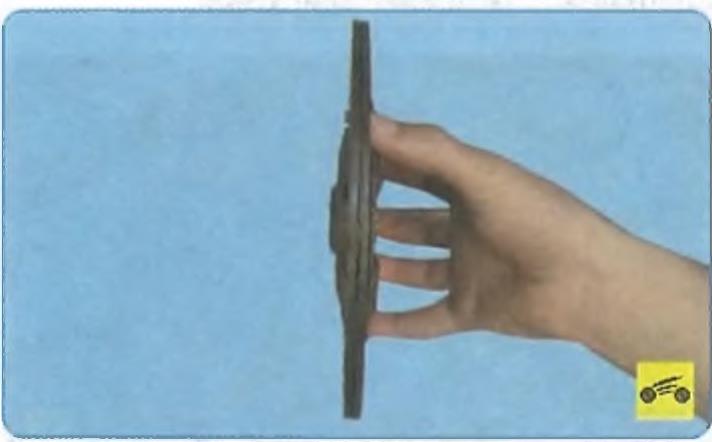

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

9. Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, за- диров, забоин, явных следов износа.

10. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.

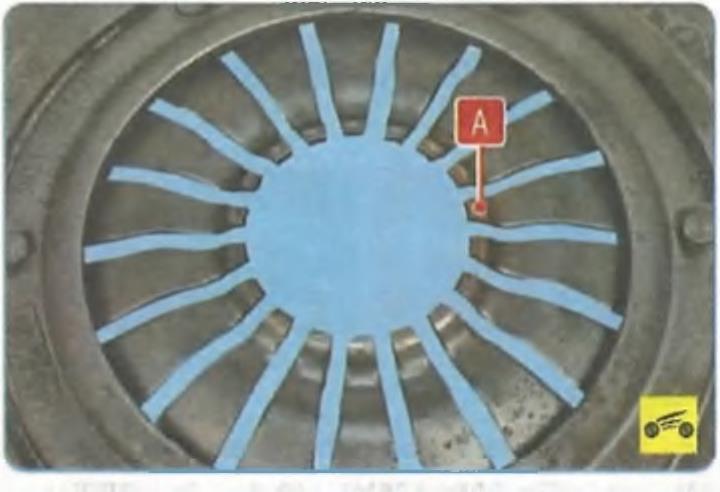

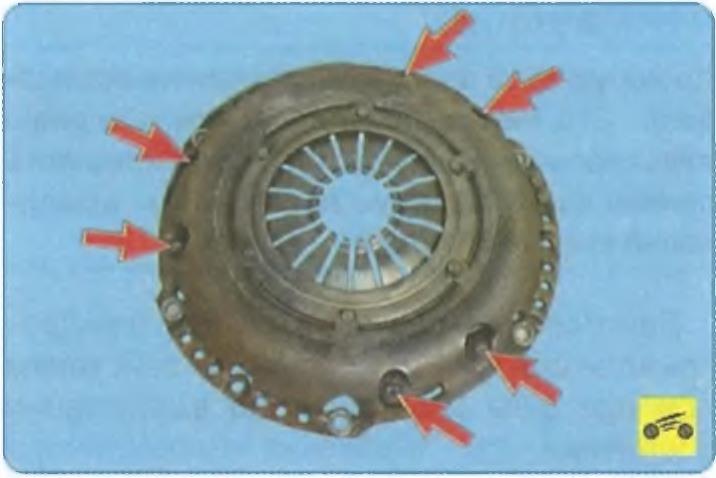

11. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места А контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

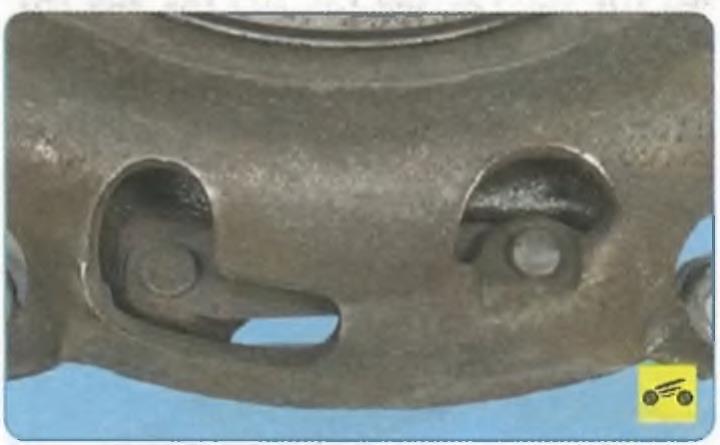

12. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

13. Внешним осмотром оцените состояние опорных колец нажимной пружины с внешней.

13. Внешним осмотром оцените состояние опорных колец нажимной пружины с внешней стороны.

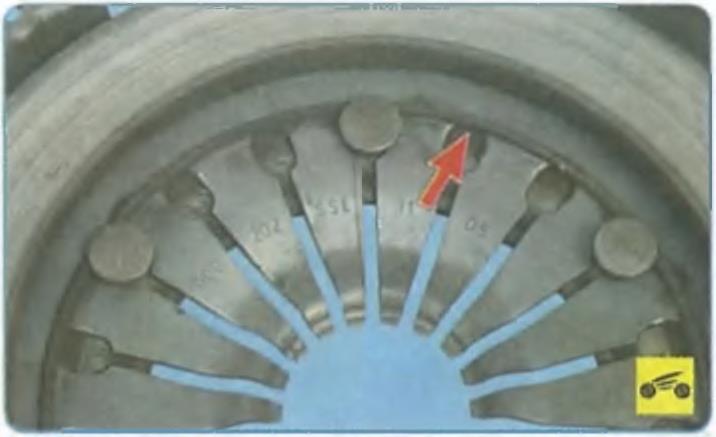

14. И внутренней стороны. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.
15. Перед установкой сцепления на Форд Фокус 3, проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.
16. На шлицы ступицы ведомого диска нанесите тугоплавкую консистентную смазку.

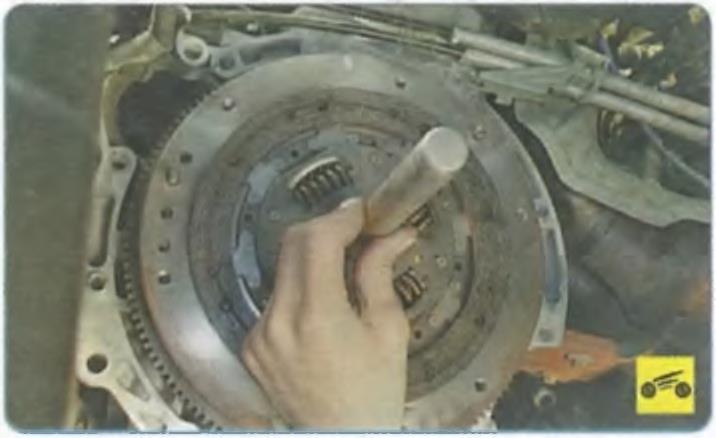

17. При монтаже сцепления сначала с помощью оправки установите ведомый диск.
ПРИМЕЧАНИЕ:

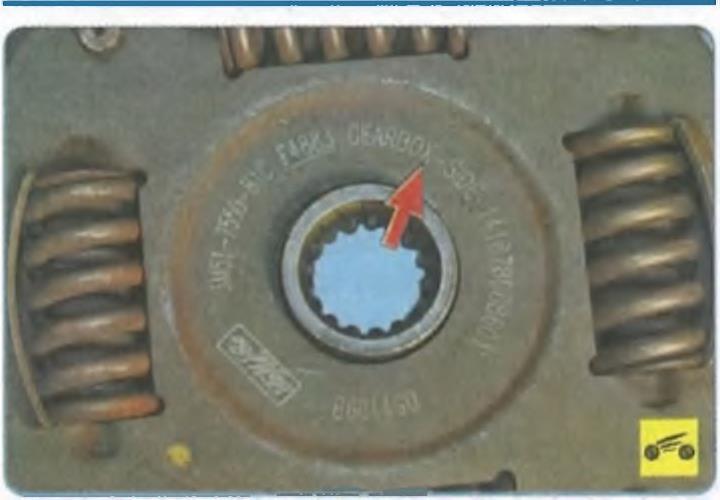

Установите ведомый диск таким образом, чтобы надпись «GEARBOX-SIDE» была направлена в сторону коробки передач (выступающая часть ступицы диска была направлена в сторону диафрагменной пружины кожуха сцепления).

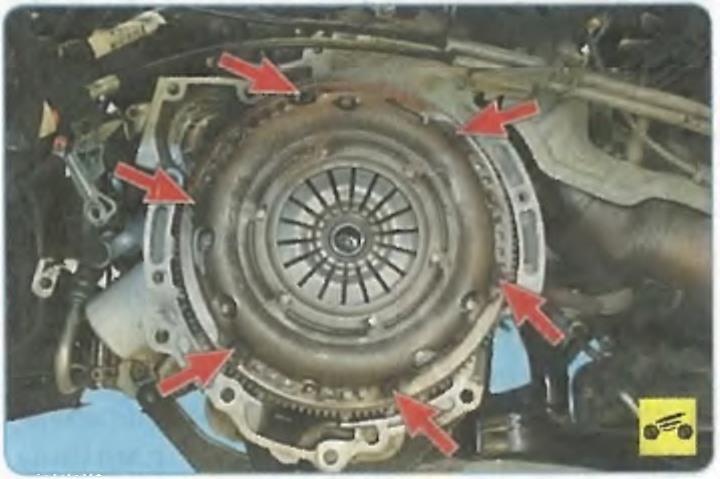

18. Установите на три центрирующих штифта кожух нажимного диска и вверните болты крепления кожуха к маховику.

19. Вворачивайте болты равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру.
20. Снимите оправку и установите коробку передач.
22. Проверьте работу сцепления.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
