Снятие и установка ступицы колеса и поворотного кулака Nissan Primera 2001 - 2007

Инструменты:

• Ключ рожковый - 13 мм
• Ключ рожковый - 14 мм
• Ключ рожковый - 16 мм
• Ключ рожковый - 18 мм
• Ключ рожковый - 19 мм
• Насадка на вороток - 32 мм
• Плоскогубцы
• Съемник для шаровых шарниров
• Отвертка плоская большая
• Башмаки
• Шплинт

Детали и расходники:

• Проволока
• Опоры

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры (башмаки) под задние колеса.

2. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры, и снимите колесо.

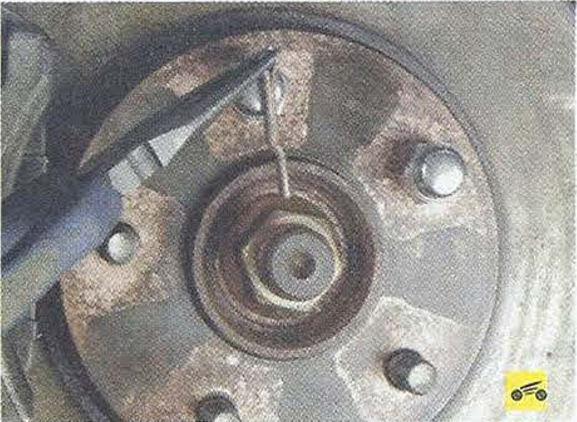

3. Разогните усики шплинта гайки ступицы и извлеките шплинт из отверстия оси поворотного кулака.

4. Установите колесо на ступицу, предварительно удалив декоративную заглушку центрального отверстия диска колеса. Опустите автомобиль.

Примечания:

Ослабляйте и затягивайте гайки крепления колес и гайки крепления их ступиц только на автомобиле, стоящем на земле.

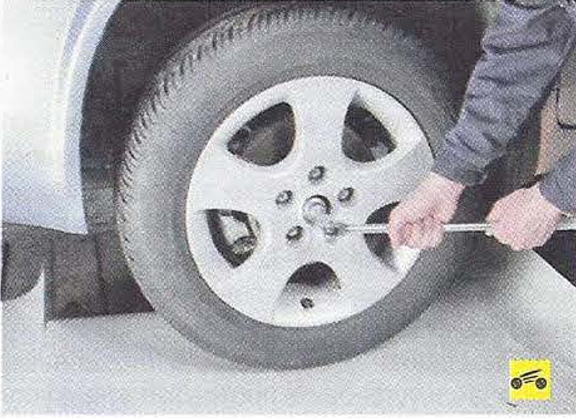

5. Ослабьте затяжку гайки ступицы колеса.

6. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

7. Отверните гайку ступицы и снимите гайку.

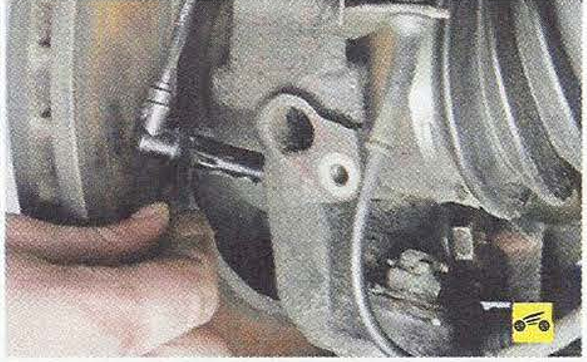

8. Выверните болт крепления датчика частоты вращения колеса и извлеките датчик из гнезда поворотного кулака.

9. Извлеките жгут проводов датчика частоты вращения колеса из держателя на поворотном кулаке.

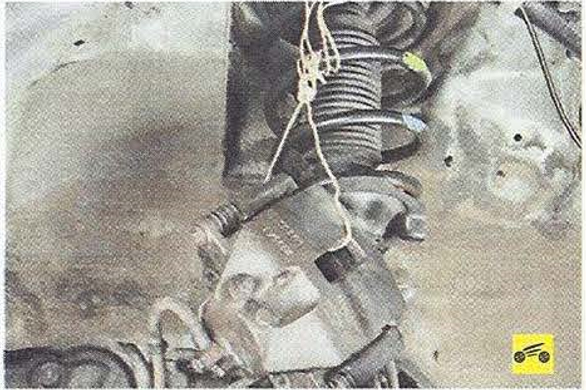

10. Выверните два болта крепления суппорта. Снимите суппорт и подвесьте его на проволоке.

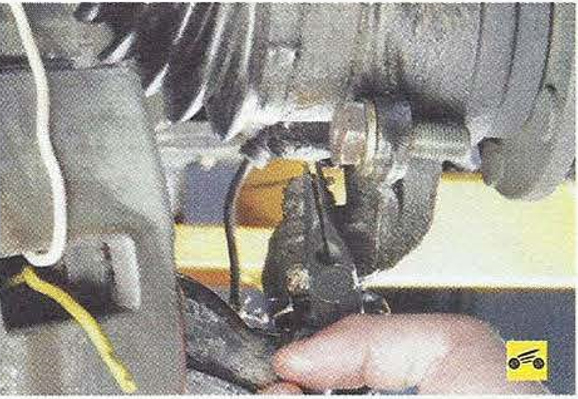

11. Извлеките шплинт гайки крепления шарового пальца рулевой тяги, отверните гайку крепления и отсоедините рулевую тягу.

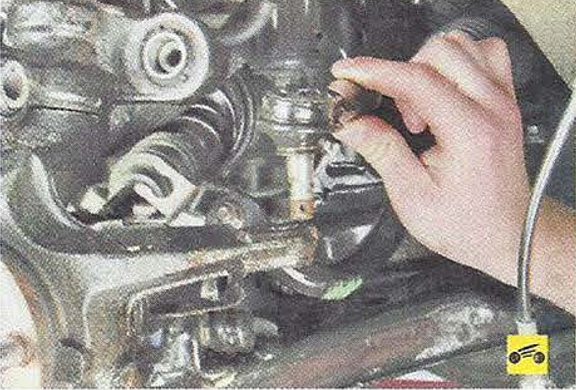

12. Разогните усики шплинта гайки крепления шаровой опоры к поворотному кулаку и извлеките шплинт.

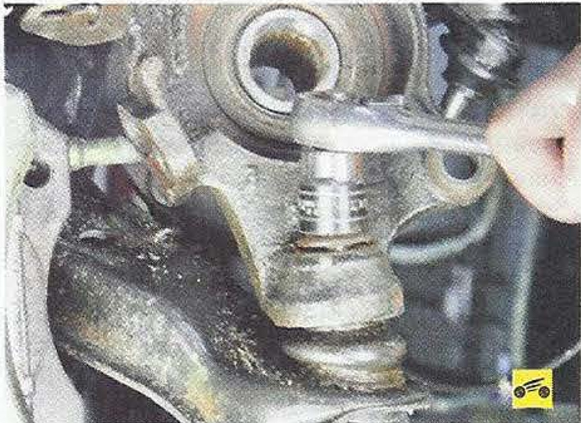

13. Отверните гайку крепления шаровой опоры.

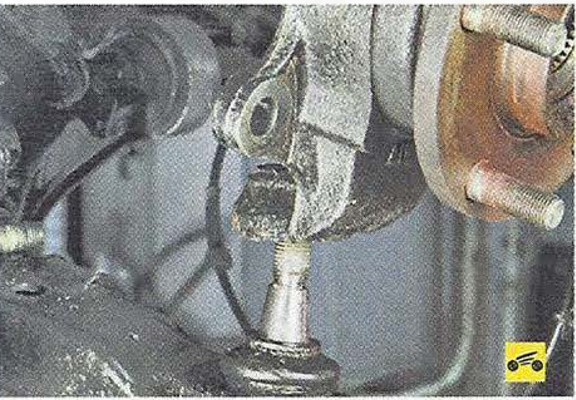

14. Отсоедините палец шаровой опоры нижнего рычага передней подвески от поворотного кулака.

15. Выверните два болта крепления шарнира поворотного кулака к амортизаторной стойке.

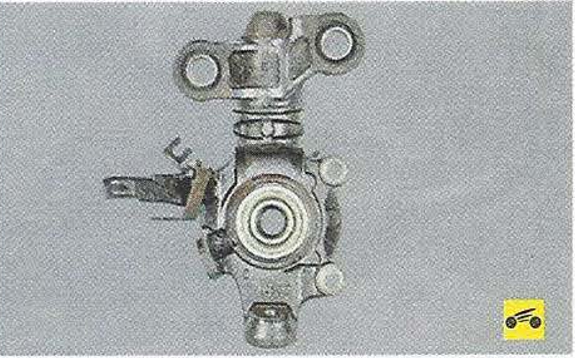

16. Отверните гайку крепления верхнего рычага передней подвески к поворотному кулаку. Извлеките болт крепления верхнего рычага и шарнира поворотного рычага, а затем снимите поворотный рычаг вместе с шарниром.

17. Установите детали в порядке, обратном снятию.

18. Проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: NISSAN PRIMERA. Модели выпуска с 2001 г. с бензиновыми двигателями. Руководство по эксплуатации, устройство, техническое обслуживание, ремонт.
