Инструменты:
- Гаечный ключ рожковый - 10 мм
Детали и расходники:
- Термоэкран
Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры. При сильном механическом повреждении или значительной коррозии термоэкранов, установленных на элементах системы, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкранов может привести к возгоранию термошумоизоляции пола кузова.

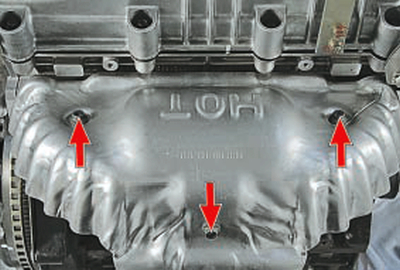

1. Выверните три болта крепления термоэкрана.
Примечание:
Так расположены места крепления термоэкрана дополнительного каталитического нейтрализатора.

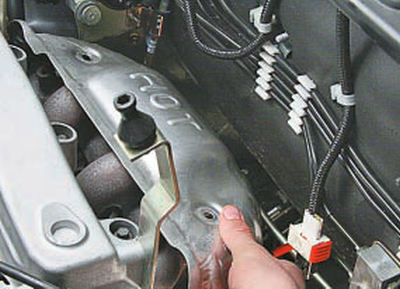

2. Снимите термоэкран выпускного коллектора, продев провода и колодку управляющего датчика концентрации кислорода через отверстие в экране.
3. Установите термоэкран выпускного коллектора в порядке, обратном снятию.
Для снятия термоэкрана дополнительного каталитического нейтрализатора выполните следующее.
Примечание:
Дополнительный глушитель снят для наглядности.

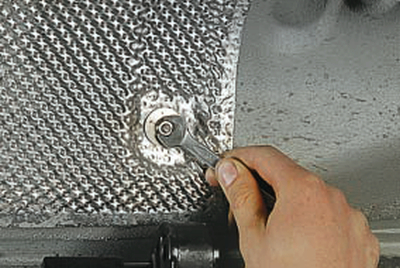

1. Отверните четыре гайки крепления термоэкрана дополнительного каталитического нейтрализатора к основанию кузова.
Примечание:

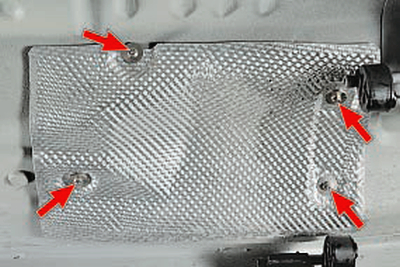

Так расположены места крепления термоэкрана дополнительного каталитического нейтрализатора.

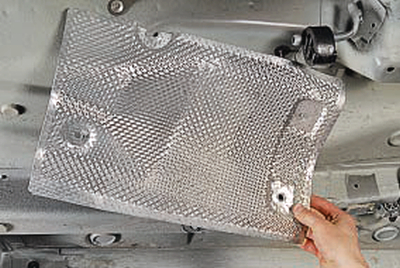

2. Снимите термоэкран.
3. Установите детали в порядке, обратном снятию.
