Снятие и установка топливной распределительной магистрали и инжекторов Mercedes-Benz W203

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмет:

  • Динамометрический ключ

Детали и расходники:

  • Уплотнительные кольца
  • Моторное масло

Топливная распределительная магистраль, инжекторы и датчики Mercedes-Benz W203

Топливная распределительная магистраль, инжекторы и датчики

4-цилиндровый бензиновый двигатель 111 (1 из 3):

1 — пробка;

2 — клапан, присоединение для проверки давления топлива;

3 — топливная распределительная магистраль;

4 — болт М8, 9Нм;

5 — стопорная скоба;

6 — демпфер давления топлива;

7 — стопорная скоба, инжектор к топливной распределительной магистрали;

8 — инжектор.

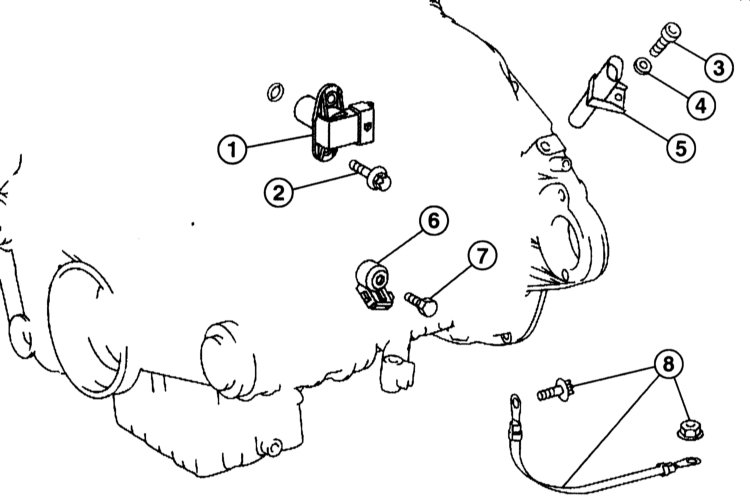

Топливная распределительная магистраль, инжекторы и датчики Mercedes-Benz W203

Топливная распределительная магистраль, инжекторы и датчики

4-цилиндровый бензиновый двигатель 111 (2 из 3):

1 — Датчик положения распределительного вала;

2 — Болт, 8Нм;

3 — Болт М6, 8Нм;

4 — Шайба;

5 — Датчик положения коленчатого вала;

6 — Датчик детонации;

7 — Болт, 20Нм. Момент затяжки должен точно выдерживаться;

8 — Кабель массы двигателя с креплением.

Топливная распределительная магистраль, инжекторы и датчики Mercedes-Benz W203

Топливная распределительная магистраль, инжекторы и датчики

4-цилиндровый бензиновый двигатель 111 (3 из 3):

1 — Датчик температуры охлаждающей жидкости;

2 — Пробка для аварийного выключателя давления масла;

3 — Датчик давления всасывания;

4 — Уплотнительное кольцо;

5 — Датчик уровня масла.

Снятие

Предварительно необходимо снять коробку фильтра воздуха салона.

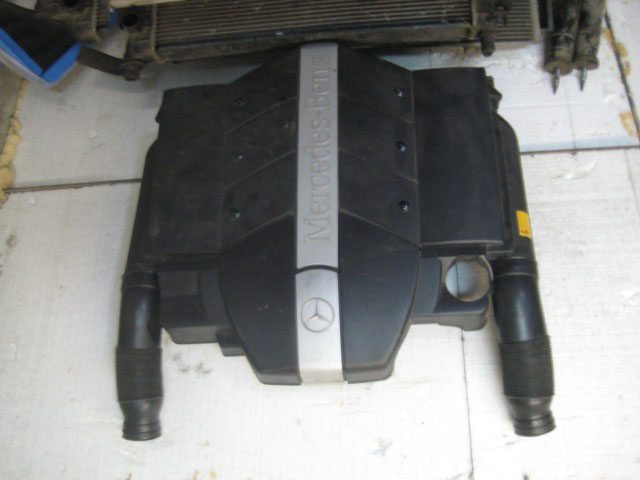

Коробка фильтра воздуха салона Mercedes-Benz W203

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании.

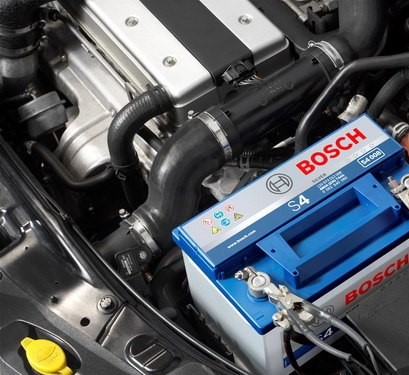

Отрицательный кабель аккумуляторной батареи Mercedes-Benz W203

2. Двигатель 112: Снимите верхнюю крышку двигателя или воздушный фильтр с крышек головки цилиндров.

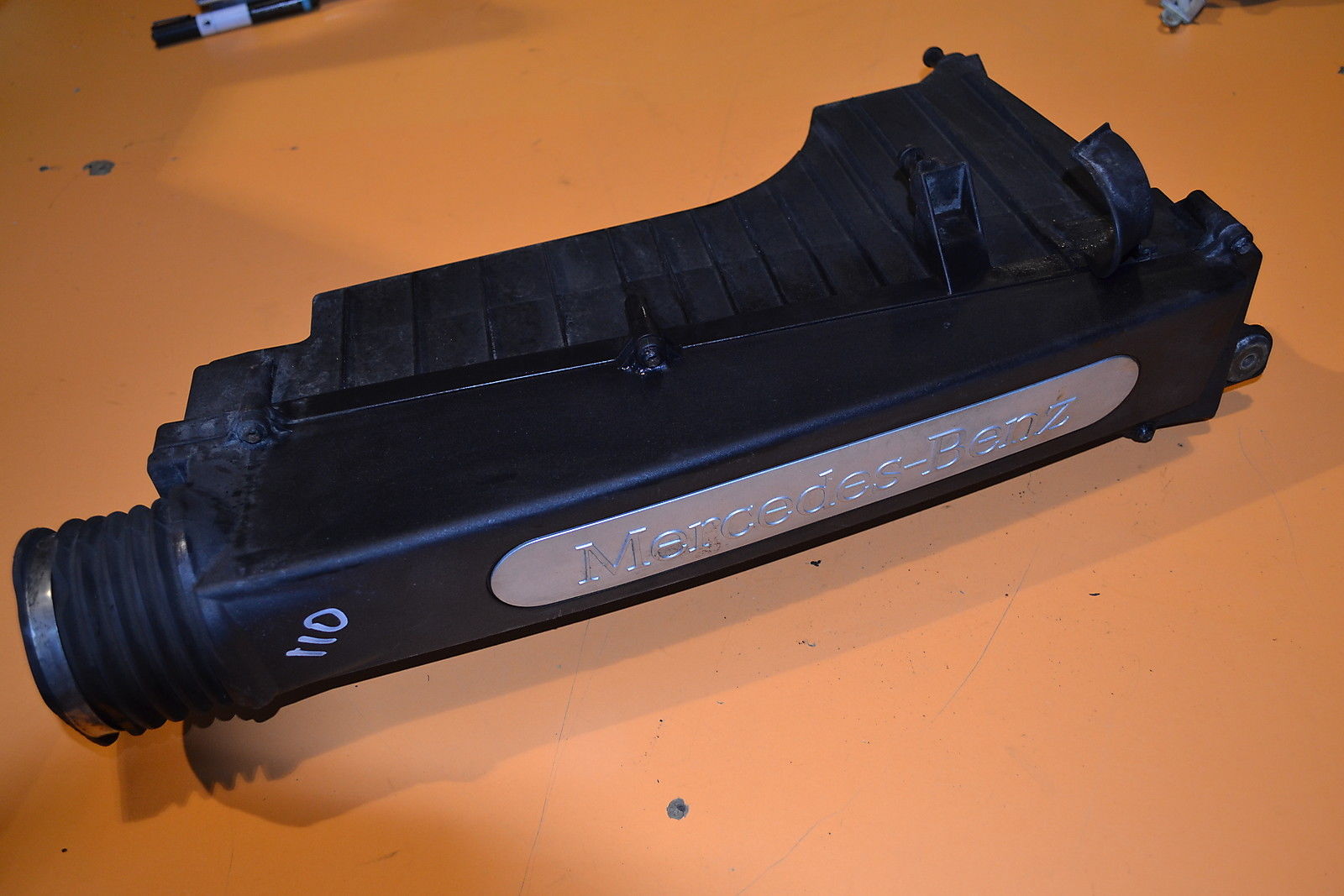

Воздушный фильтр Mercedes-Benz W203

3. Освободите электрические провода, идущие к инжекторам. Пометьте положение соединителя кабелей для облегчения последующей установки.

4. Рассоедините разъёмы инжекторов, вдавив проволочную скобу.

5. Сбросьте давление топлива.

6. Отсоедините топливопровод от топливной распределительной магистрали. При появлении вытекающего топлива протрите его тряпкой.

Отсоединение топливопровода от топливной распределительной магистрали Mercedes-Benz W203

7. С32AMG: Снимите вверх верхнюю часть распределителя нагнетаемого воздуха.

8. Отсоедините топливную распределительную магистраль и выньте её вместе с инжекторами из впускного трубопровода.

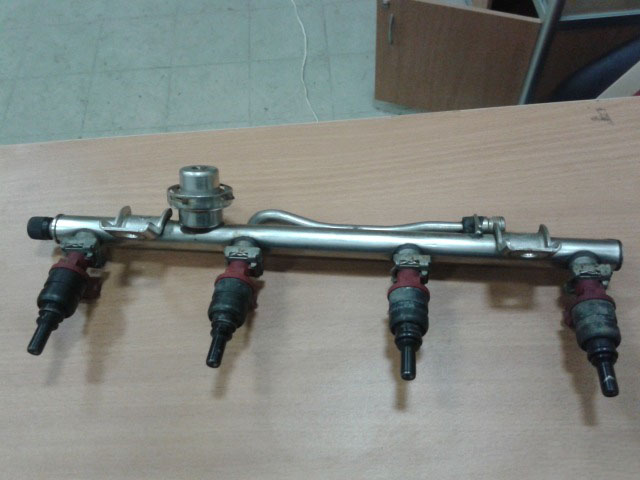

Отсоединение топливной распределительной магистрали Mercedes-Benz W203

9. Снимите стопорную скобу сбоку инжектора и выньте инжектор из распределительной трубы.

Установка

1. Наденьте на инжекторы новые уплотнительные кольца и слегка смажьте их.

2. Вставьте инжекторы в топливную распределительную магистраль и зафиксируйте его стопорной скобой так, чтобы скоба вошла в четырёхгранную направляющую инжектора.

3. Проверьте уплотнительные кольца на топливной распределительной магистрали, при необходимости, замените. Кольца перед установкой смажьте чистым двигательным маслом.

4. Вставьте топливную распределительную магистраль с инжекторами во впускной трубопровод или на нижнюю часть распределителя нагнетаемого воздуха и закрепите усилием 9Нм.

5. Закрепите топливопровод на трубе моментом 38Нм.

6. Установите на место верхнюю часть распределителя нагнетаемого воздуха.

7. Состыкуйте разъёмы инжекторов и зафиксируйте. Проложите кабель, как он проходил перед снятием и зафиксируйте соединителем.

8. Установите верхнюю крышку двигателя или воздушный фильтр.

9. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://auto-knigi.com/model/mb_c/6_2_6/
