Снятие и установка тормозного барабана заднего тормоза Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г
• Балонный ключ
• Молоток малый
• Лопатка монтажная
• Cъемник 67.7823-9519
• Вороток под торцевую насадку
• Удлинитель под торцевую насадку на вороток
• Насадка на вороток на 36 мм
• Штангенциркуль
• Щетка металлическая
• Динамометрический ключ

Детали и расходники:

• Тормозной барабан - 2 шт.
• Тормозная жидкость
• Ветошь

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

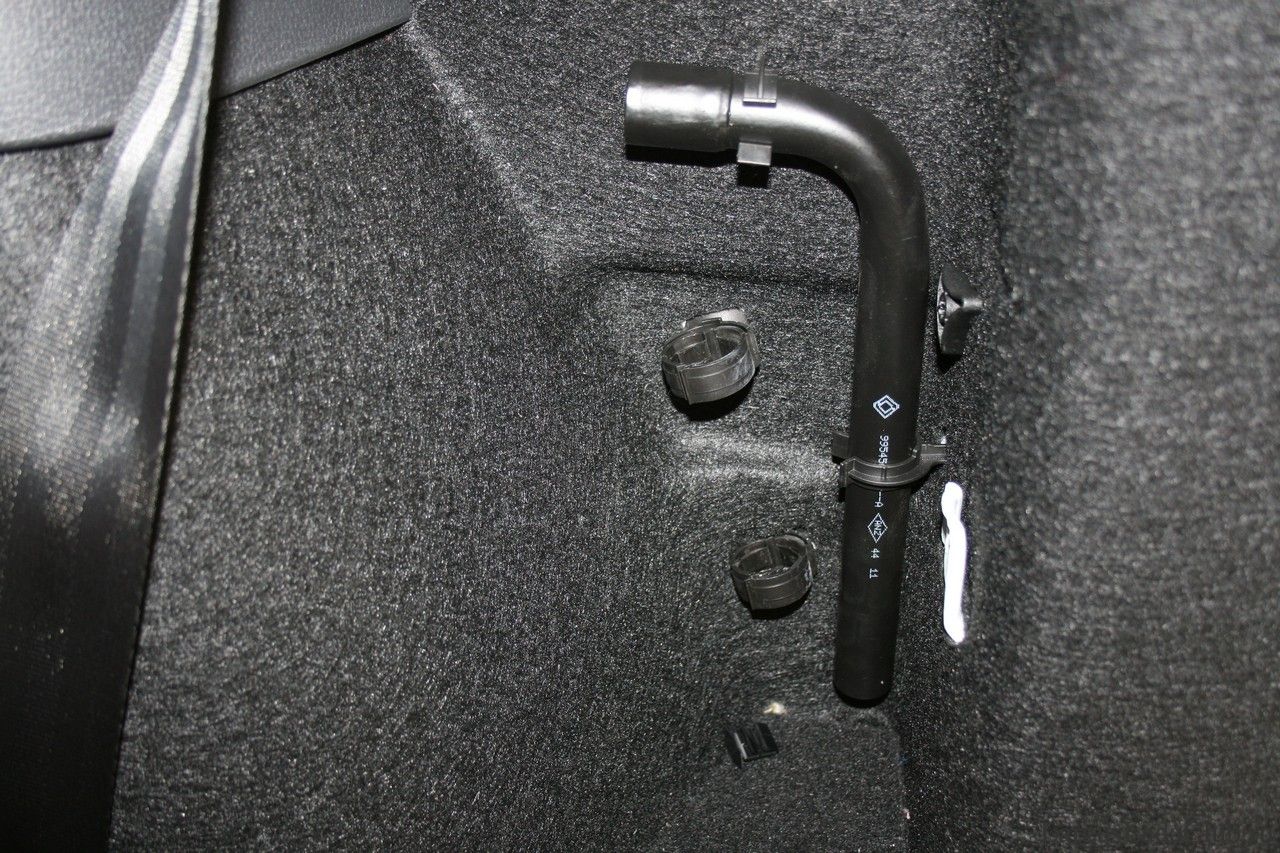

2. Снимите с помощью балонного ключа заднее колесо.

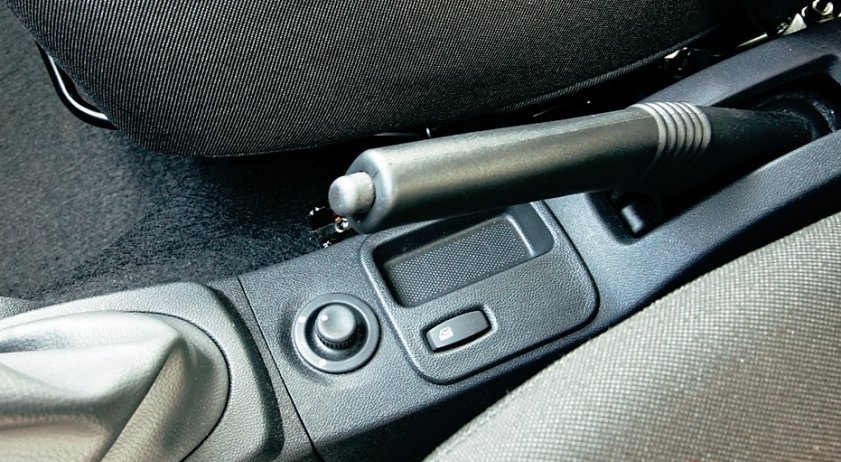

3. Отпустите рычаг ручного привода тормоза.

4. Поднимите автомобиль с помощью подъемника на высоту, удобную для выполнения работ.

5. Снимите заглушку гайки крепления тормозного барабана с помощью монтажной лопатки и молотка.

6. Отверните гайку 1 (на фото ниже) крепления тормозного барабана к оси 3 ступицы заднего колеса с помощью воротка с насадкой и снимите барабан съемником.

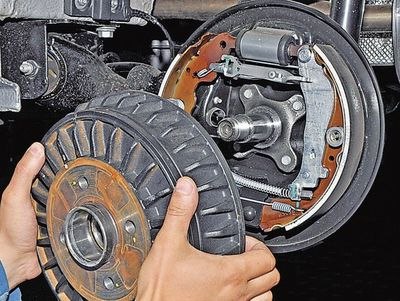

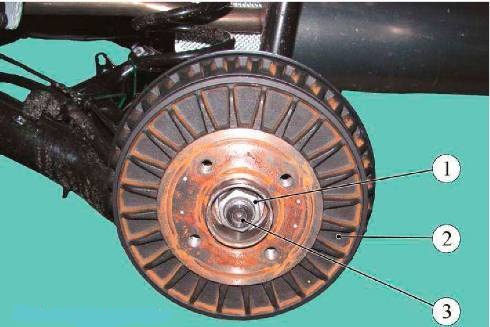

Снятие тормозного барабана заднего тормоза:

1 - гайка крепления тормозного барабана;

2 - тормозной барабан;

3 - ось ступицы заднего колеса.

7. Проверьте техническое состояние барабана.

Примечание:

Тормозные барабаны должны быть одинакового диаметра. При расточке одного из барабанов обязательно расточите второй барабан.

При замене тормозного барабана с одной стороны, обязательно заментие тормозной барабан с противоположной стороны.

При замене тормозных барабанов обязательно замените тормозные колодки, как это описано в этой статье.

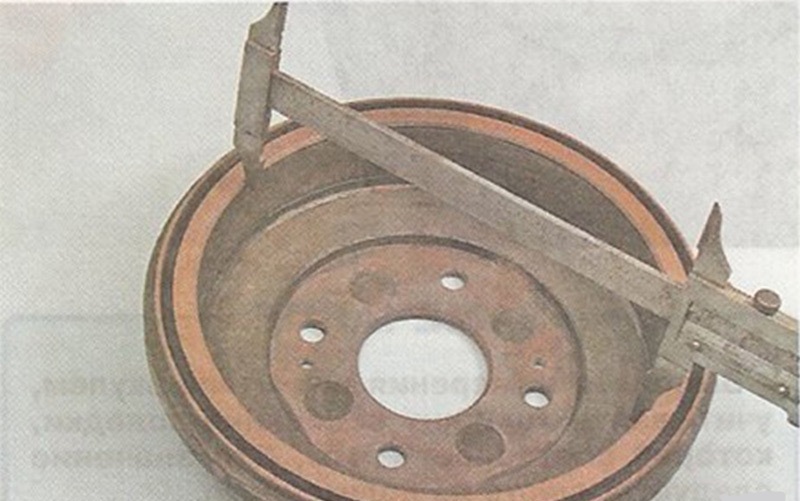

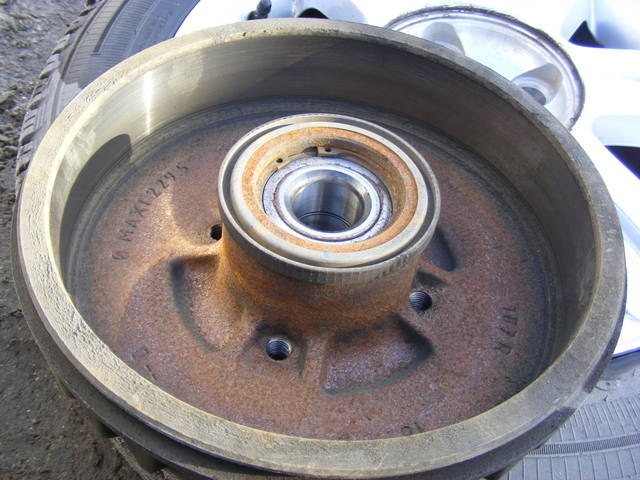

8. Измерьте штангенциркулем внутренний диаметр тормозного барабана в двух взаимно перпендикулярных направлениях. Сравните результаты замеров с данными приведенными ниже. При необходимости замените тормозной барабан.

- номинальный внутренний диаметр тормозного бларабана – 228,5 мм.

- максимально допустимый внутренний диаметр тормозного барабана – 229,5 мм.

9. При наличии на рабочей поверхности тормозного барабана глубоких рисок, волнистости, расточите барабан. Вновь произведите замеры. Сравните результаты замеров с данными, приведенными выше. При необходимости замените тормозной барабан.

Установка

1. Очистите элементы заднего тормоза с помощью металлической щетки.

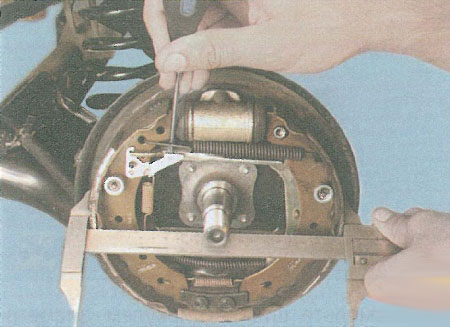

2. При замене тормозного барабана проверьте наружный диаметр тормозных колодок и при необходимости отрегулируйте их.

3. Установите тормозной барабан на ось ступицы заднего колеса и закрепите его гайкой с помощью воротка с насадкой. Момент затяжки гайки 280 Н·м (28 кгс·м) обеспечьте с помощью динамометрического ключа.

4. Проверьте работу и при необходимости отрегулируйте привод стояночного тормоза, как описано в этой статье.

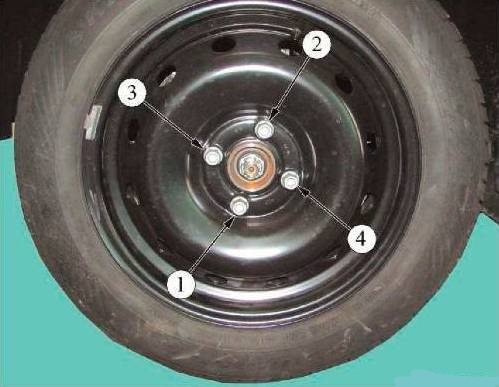

5. Установите с помощью балонного ключа заднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.

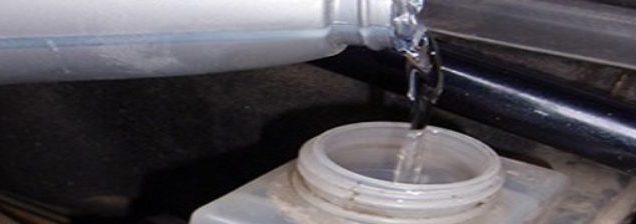

6. Нажмите на педаль тормоза 2-3 раза для установки зазоров между колодками и барабаном, проверьте и при необходимости доведите до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

7. Проверьте эффективность рабочей тормозной системы.
