Снятие и установка тормозных колодок заднего тормоза Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г

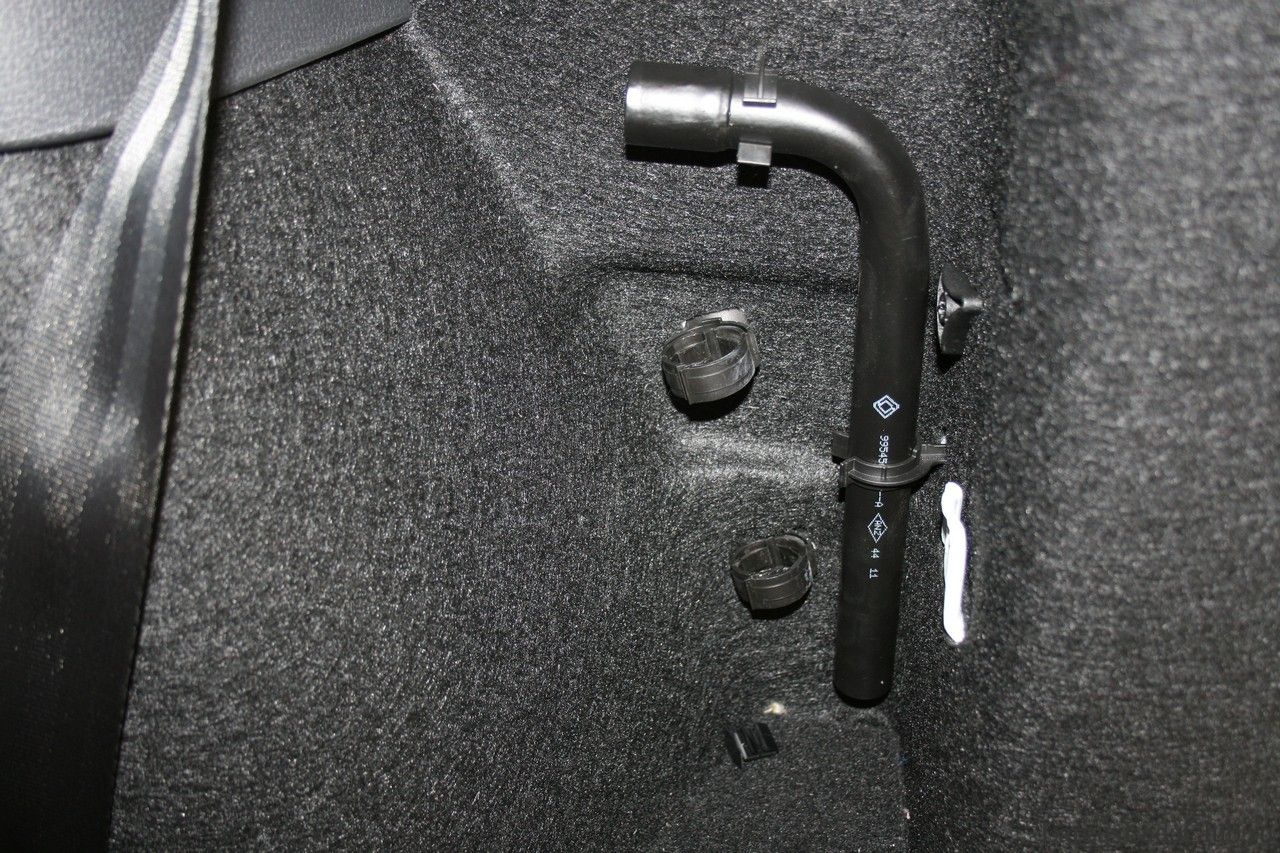

• Балонный ключ

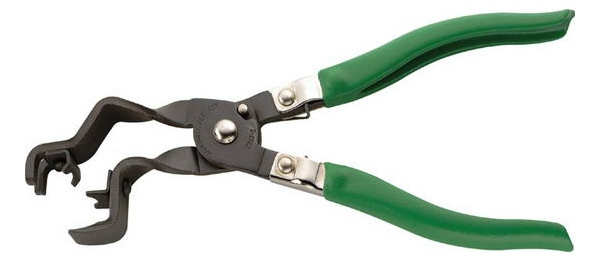

• Клещи для тормозных пружин типа 76 41 30 22 Stahlwille
• Плоскогубцы
• Отвертка плоская средняя
• Щетка металлическая
• Штангенциркуль

Детали и расходники:

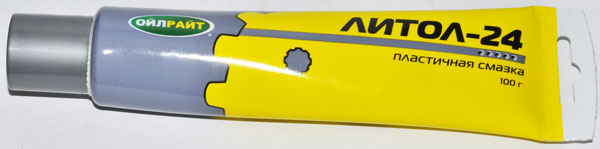

• Смазка "Литол-24"

Примечание:

Замену тормозных колодок производите комплектом на колесах одной оси. Установка тормозных колодок разных производителей или разного типа на колеса одной оси не допускается.

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

2. Снимите с помощью балонного ключа задние колеса.

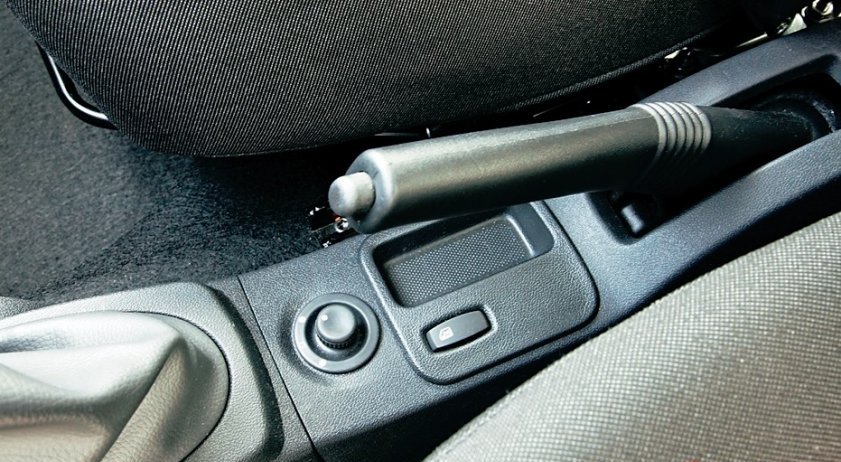

3. Отпустите рычаг ручного привода тормоза.

4. Поднимите подъемником автомобиль на высоту, удобную для выполнения работ.

5. Снимите тормозные барабаны заднего тормоза, как описано в этой статье.

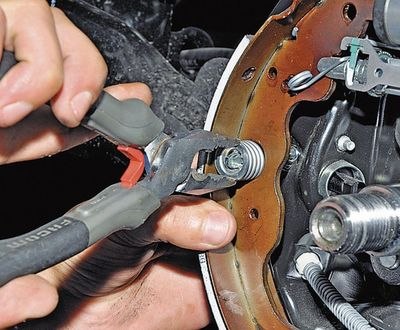

6. Снимите нижнюю, затем верхнюю стяжные пружины 2 и 7 (на фото ниже) с помощью клещей для снятия тормозных пружин.

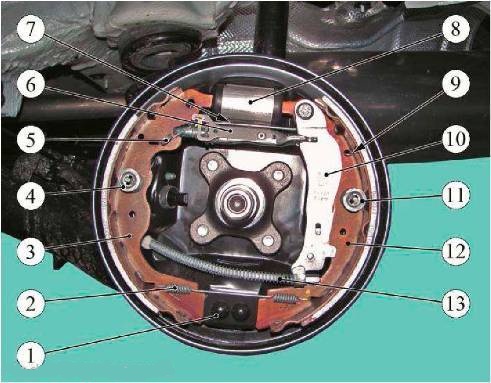

Детали заднего тормозного механизма Lada Largus:

1 - упор;

2 - нижняя стяжная пружина;

3, 12 - тормозные колодки;

4, 11 - пружины направляющих;

5, 9 - пружины крепления механизма автоматической регулировки зазора;

6 - распорная планка с механизмом автоматической регулировки зазора;

7 - верхняя стяжная пружина;

8 - тормозной цилиндр;

10 - рычаг ручного привода колодок;

13 - трос ручного привода тормоза.

7. Снимите пружины 5 и 9 (на фото выше) крепления распорной планки с механизмом автоматической регулировки зазора между колодками и барабаном с помощью отвертки и плоскогубцов.

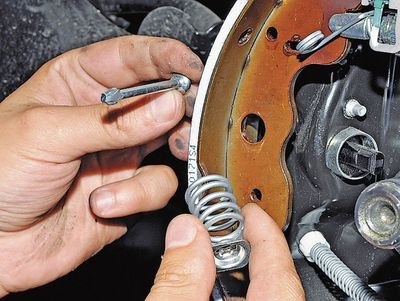

8. Снимите пружины 4 и 11 (на фото выше) направляющих колодок. Для этого плоскогубцами проверните чашку пружины стойки до совмещения паза в чашке с хвостиком стойки. Потом отверткой подденьте крючок стяжной пружины и извлеките ее.

9. Снимите распорную планку 6 (четвертое фото) с механизмом автоматической регулировки в сборе.

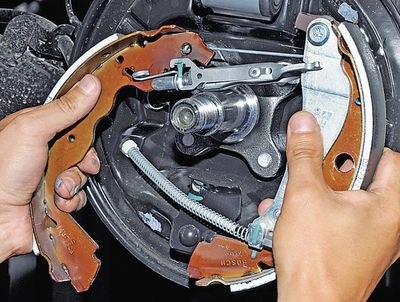

10. Снимите тормозные колодки 3 и 12, отсоединив трос 13 ручного привода тормоза от рычага 10 привода, как описано в этой статье.

Установка

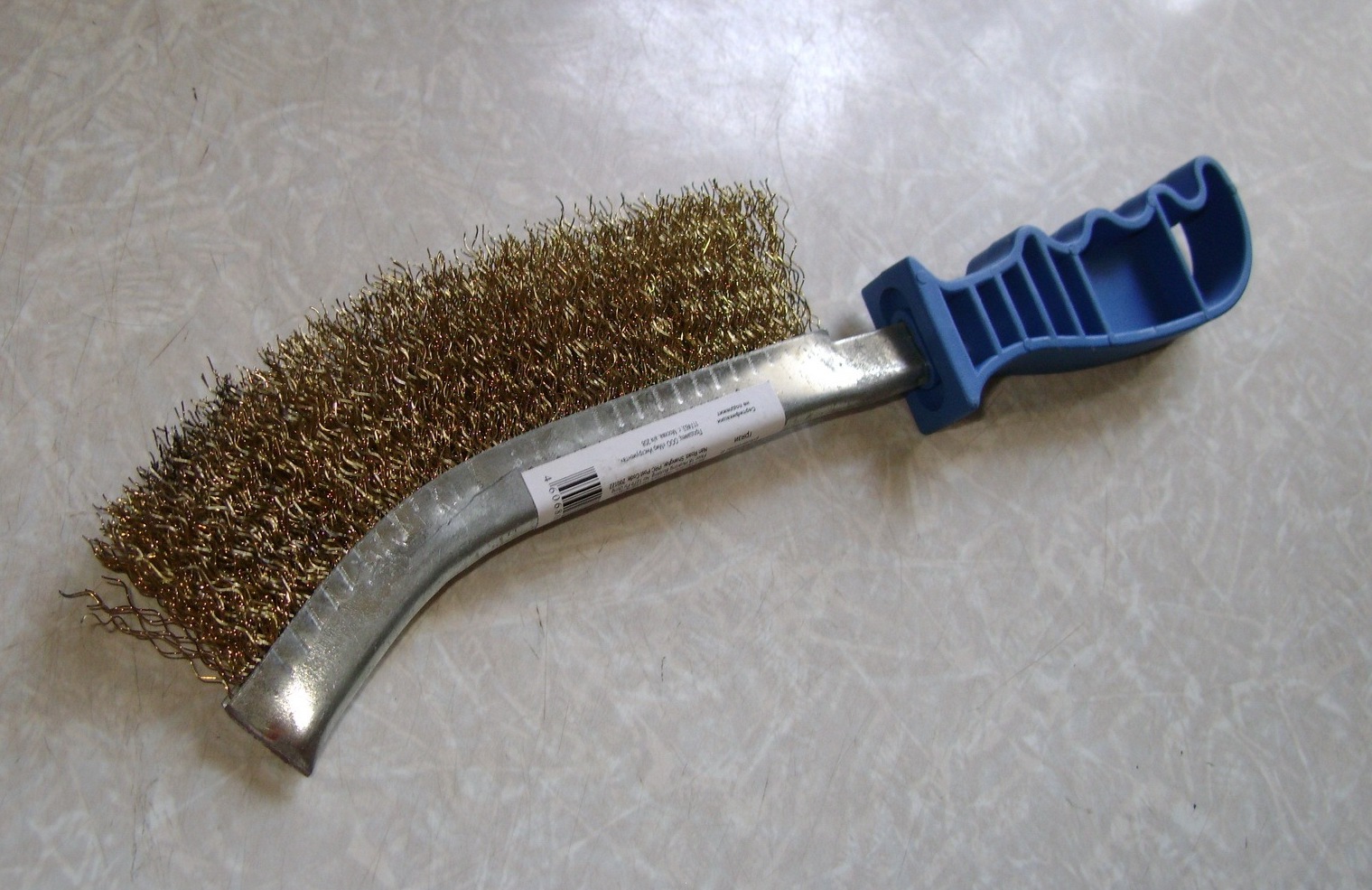

1. Очистите элементы заднего тормоза с помощью металлической щетки.

2. Нанесите на резьбовую поверхность распорной планки смазку "Литол 24" в количестве 1 г.

3. Перед установкой колодок на тормозной щит соедините колодки между собой распорной планкой с механизмом автоматической регулировки зазора и пружинами крепления, подсоедините трос ручного привода тормоза к рычагу привода с помощью отвертки и плоскогубцов.

4. Установите колодки на тормозной щит.

5. Установите верхнюю и нижнюю стяжные пружины, воспользовашись клещами для тормозных пружин.

6. Установите пружины направляющих колодок с помощью отвертки и плоскогубцов.

7. Отрегулируйте наружный диаметр колодок, вращая отверткой храповик 2 (на фото ниже) механизма автоматической регулировки зазора с помощью отвертки и штангенциркуля. Наружный диаметр колодок должен составлять 227,5 ± 0,1 мм.

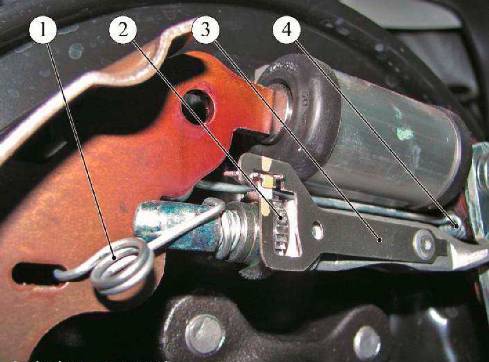

Элементы заднего тормоза:

1 - пружина крепления распорной планки;

2 - храповик механизма автоматической регулировки зазора;

3 - распорная планка с механизмом автоматической регулировки зазора;

4 - верхняя стяжная пружина.

8. Установите тормозной барабан, как описано в этой статье.

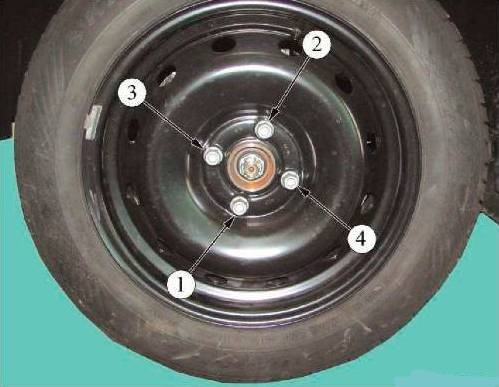

9. Установите с помощью балонного ключа заднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.

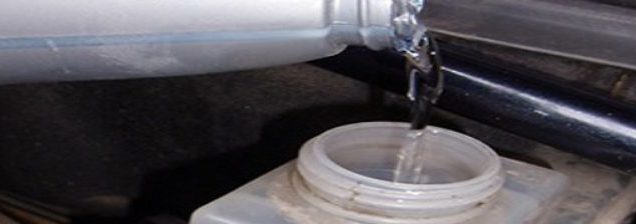

10. Нажмите на педаль тормоза 2-3 раза для установки зазоров между колодками и барабаном, проверьте и при необходимости доведите до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

11. Проверьте работоспособность механизма автоматической регулировки зазора между колодками и барабаном (при нажатии несколько раз подряд на педаль тормоза должен быть слышен характерный щелчок).

12. Отрегулируйте стояночный тормоз, как описано в этой статье.

13. Проверьте эффективность рабочей тормозной системы.

В статье не хватает:

• Фото инструмента

Источник: http://lada-largus.narod.ru/html/zadnie-kolodki.html
