Снятие и установка вентилятора Mercedes-Benz W203

Инструмент:

• Гаечный ключ рожковый

Модели с РКПП

Снятие

Предварительно необходимо снять коробку фильтра воздуха салона.

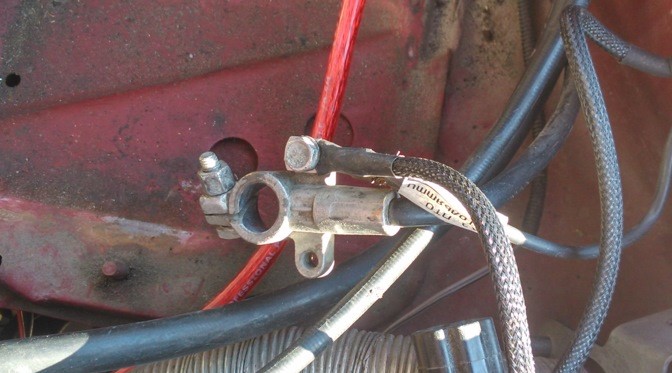

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании.

Примечания:

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется.

2. Снимите вентилятор, обратитесь к Разделу Снятие и установка воздушного фильтра.

3. Снимите воздухозаборник.

4. Рассоедините разъём электровентилятора.

5. Выверните стопорные пальцы справа и слева.

6. Выверните винты крепления держателя замка справа и слева.

7. Сожмите стопорные скобы радиатора справа и слева и отсоедините держатель замка.

8. Сожмите скобы электровентилятора справа и слева и потяните электровентилятор наверх.

9. Выньте электровентилятор вверх.

Примечания:

При этом слегка потяните держатель замка вперёд.

Установка

1. Установите электровентилятор так, чтобы его планки вошли в приёмные элементы радиатора справа и слева.

2. Дальнейшая установка выполняется в последовательности, обратной снятию.

3. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
