Снятие и установка винтовой пружины Audi A4

Инструменты:

Приспособление для сжатия V.A.G.1752/1
Переходник V.A.G. 1752/9
Держатель пружины V.A.G. 1752/16

Детали и расходники:

Новая винтовая пружина

Примечания:

Для снятия винтовой пружины необходимо специальное приспособление. СТО AUDI применяют для этой цели приспособление для сжатия V.A.G. 1752/1, переходник V.A.G. 1752/9 и держатель пружины V.A.G. 1752/16.

Приспособление для сжатия V.A.G.1752/1 Audi A4

Приспособление для сжатия V.A.G.1752/1.

Переходник V.A.G. 1752/9 Audi A4

Переходник V.A.G. 1752/9.

Держатель пружины V.A.G. 1752/16

Держатель пружины V.A.G. 1752/16.

Снятие и установка винтовой пружины Ауди А4 В6

1. Для снятия винтовой пружины пометьте стрелкой на шине направление вращения колеса.

2. Ослабьте болты крепления колеса.

3. Поднимите и установите на подставки заднюю часть автомобиля и снимите колесо.

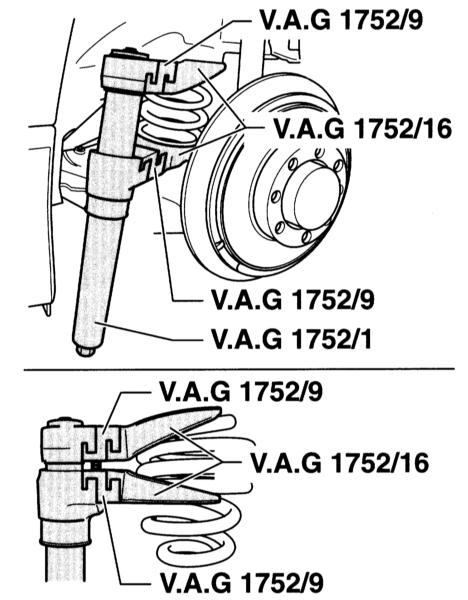

Снятие винтовой пружины Audi A4

4. Установите на пружину подвески Ауди А4 приспособление для сжатия пружины с переходником и держателем пружины. При необходимости, сначала вставьте держатель пружины в витки и затем соедините его с приспособлением. При этом следите за тем, чтобы не повредить трапециидального рычага.

Предупреждение:

Сжать необходимо четыре витка. Если это не возможно, сожмите три витка и затем поверните пружину так, чтобы можно было сжать четыре витка. Следите за правильным положением пружины в держателе. Опасность несчастного случая!

5. Сожмите приспособление до упора и снимите пружину.

6. При установке новой пружины следите за тем, чтобы конический конец её смотрел вниз. Цветные метки (стрелка В на сопроводительной иллюстрации) должны показывать вниз.

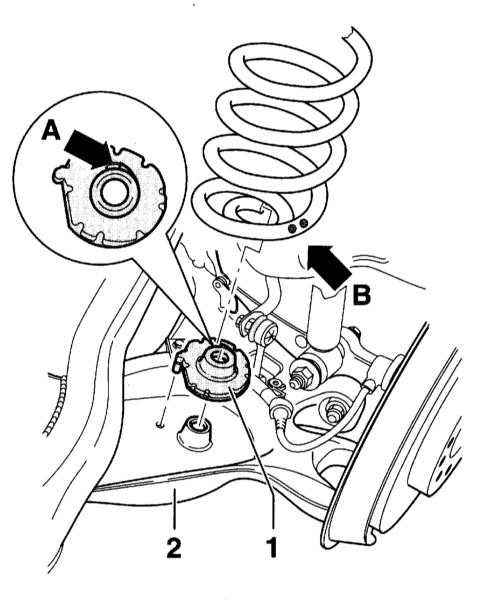

Установка винтовой пружины Audi A4

7. Вставьте цапфу опоры пружины (1) в отверстие трапециидального рычага (2).

8. Поверните конец пружины так, чтобы он лежал на упоре опоры пружины (стрелка А).

9. Вставьте верхнюю прокладку пружины (на иллюстрации не показана) в верхний конец пружины.

10. Осторожно ослабьте пружину. При этом выровняйте положение верхней прокладки пружины.

11. Соблюдая направление вращения колеса, закрепите заднее колесо. Опустите автомобиль на колёса и только после этого затяните болты крепления колеса крест-накрест моментом 120Нм.
