Снятие и установка воздушного фильтра Mercedes-Benz W203

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

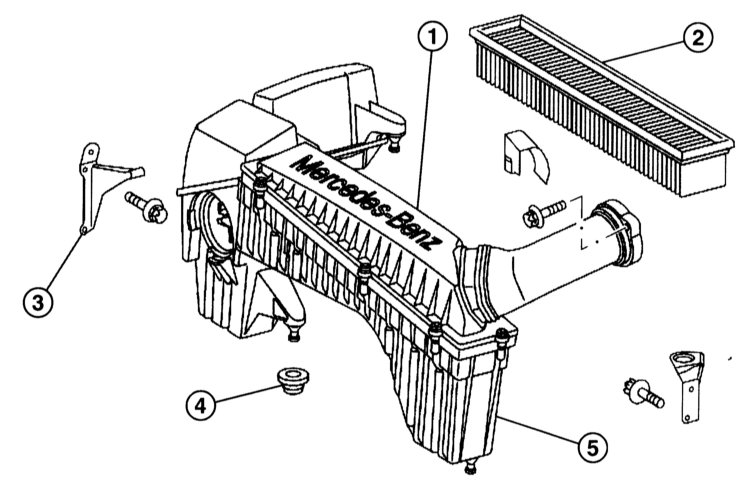

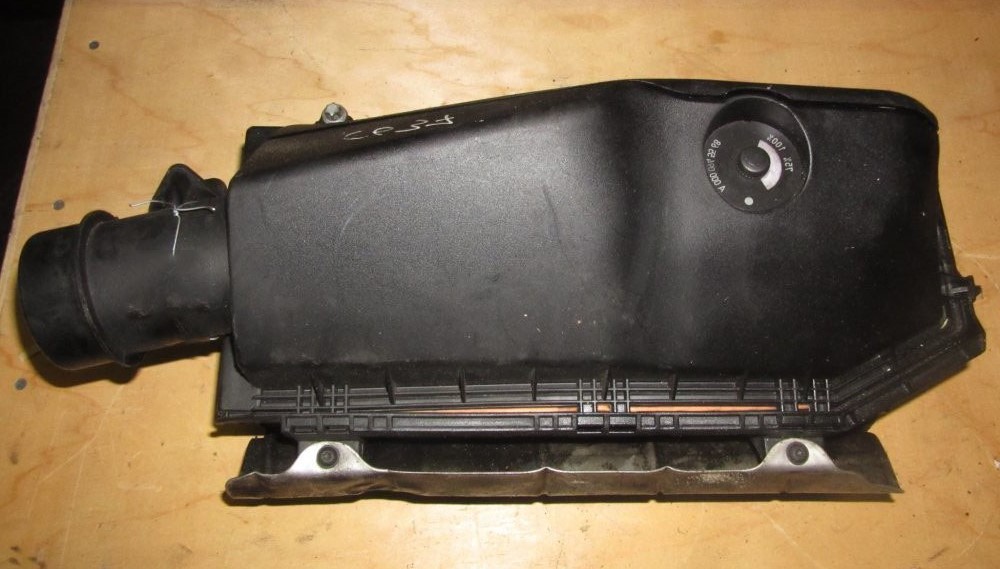

Воздушный фильтр. Двигатель 111 - исполнение 1.

Воздушный фильтр для двигателя 111 Mercedes-Benz W203

Детали воздушного фильтра Mercedes-Benz W203

Воздушный фильтр:

1 — верхняя часть воздушного фильтра;

2 — фильтрующий элемент;

3 — держатель;

4 — резиновая опора;

5 — нижняя часть воздушного фильтра.

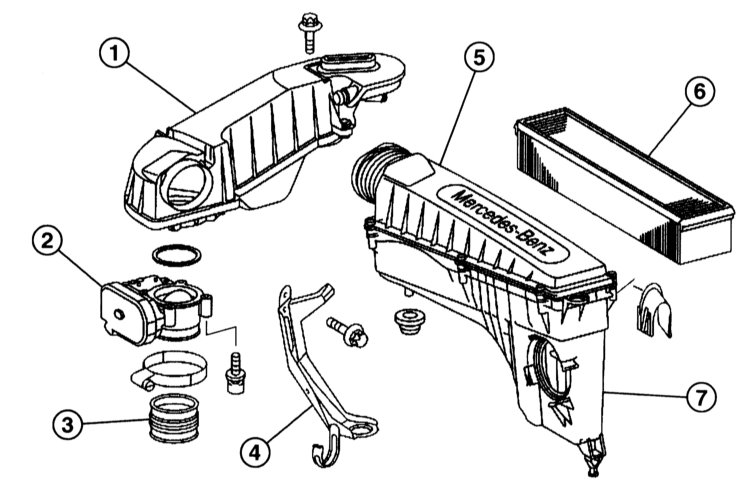

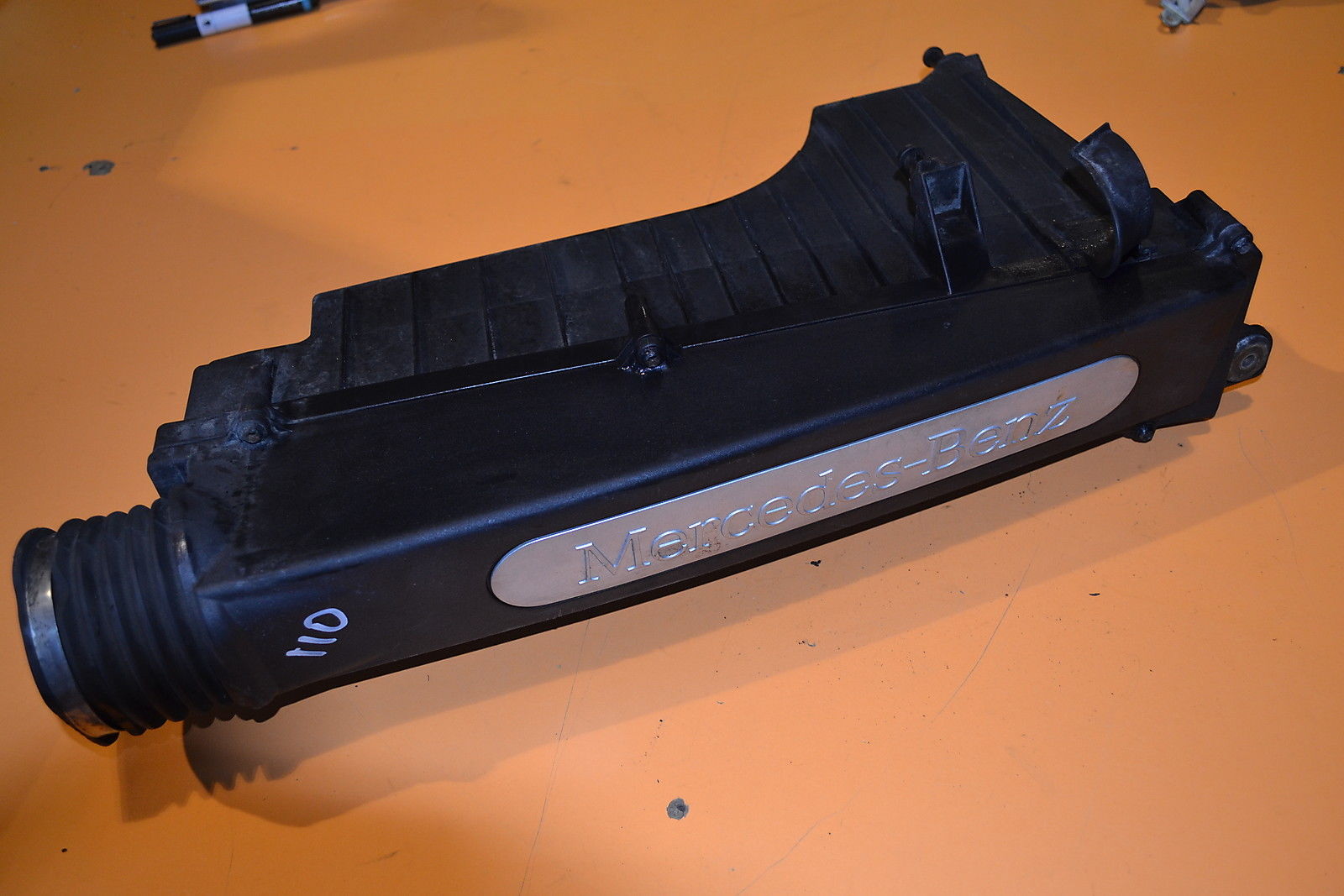

Воздушный фильтр. Двигатель 111 - исполнение 2.

Воздушный фильтр для двигателя 111 Mercedes-Benz W203

Детали воздушного фильтра Mercedes-Benz W203

Воздушный фильтр:

1 — демпфер пульсаций давления;

2 — привод заслонки циркуляции;

3 — демпфер;

4 — держатель;

5 — верхняя часть воздушного фильтра;

6 — фильтрующий элемент;

7 — нижняя часто воздушного фильтра.

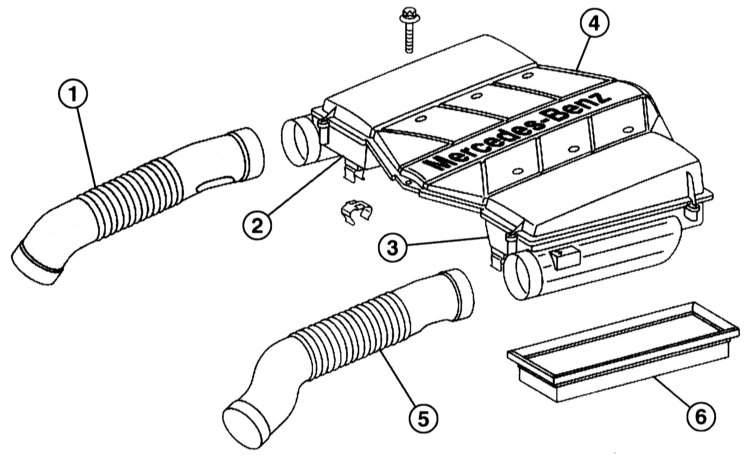

Воздушный фильтр. Двигатель 112

Воздушный фильтр для двигателя 112 Mercedes-Benz W203

детали воздушного фильтра Mercedes-Benz W203

1 — шланг правый;

2 — нижняя часто воздушного фильтра, правая;

3 — нижняя часто воздушного фильтра, левая;

4 — верхняя часто воздушного фильтра и верхняя крышка двигателя;

5 — шланг левый;

6 — фильтрующий элемент.

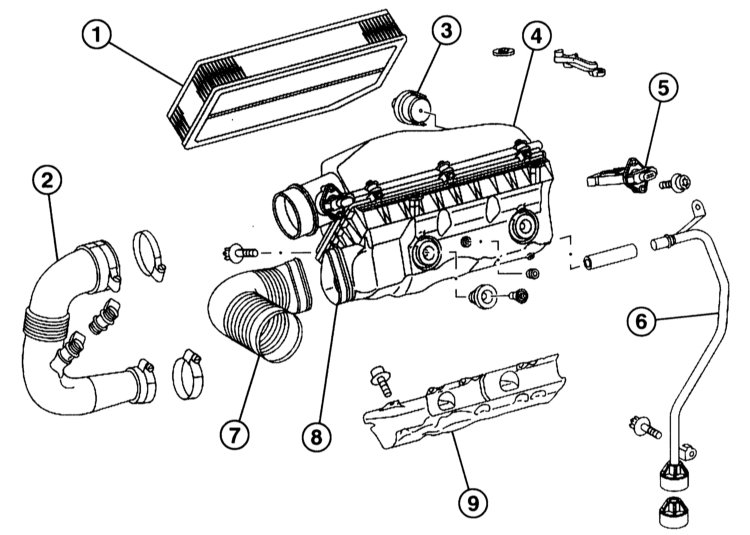

Воздушный фильтр. Дизельные двигатели

Воздушный фильтр для дизельного двигателя Mercedes-Benz W203

Детали воздушного фильтра дизельного двигателя Mercedes-Benz W203

Воздушный фильтр:

1 — фильтрующий элемент;

2 — всасывающий воздушный шланг;

3 — держатель;

4 — верхняя часть воздушного фильтра;

5 — измеритель массы воздуха;

6 — сливная труба, для удаления воды из фильтра;

7 — соединительный шланг, между воздухозаборником и демпфером пульсаций давления;

8 — нижняя часто воздушного фильтра;

9 — экран.

Двигатель 112

Снятие

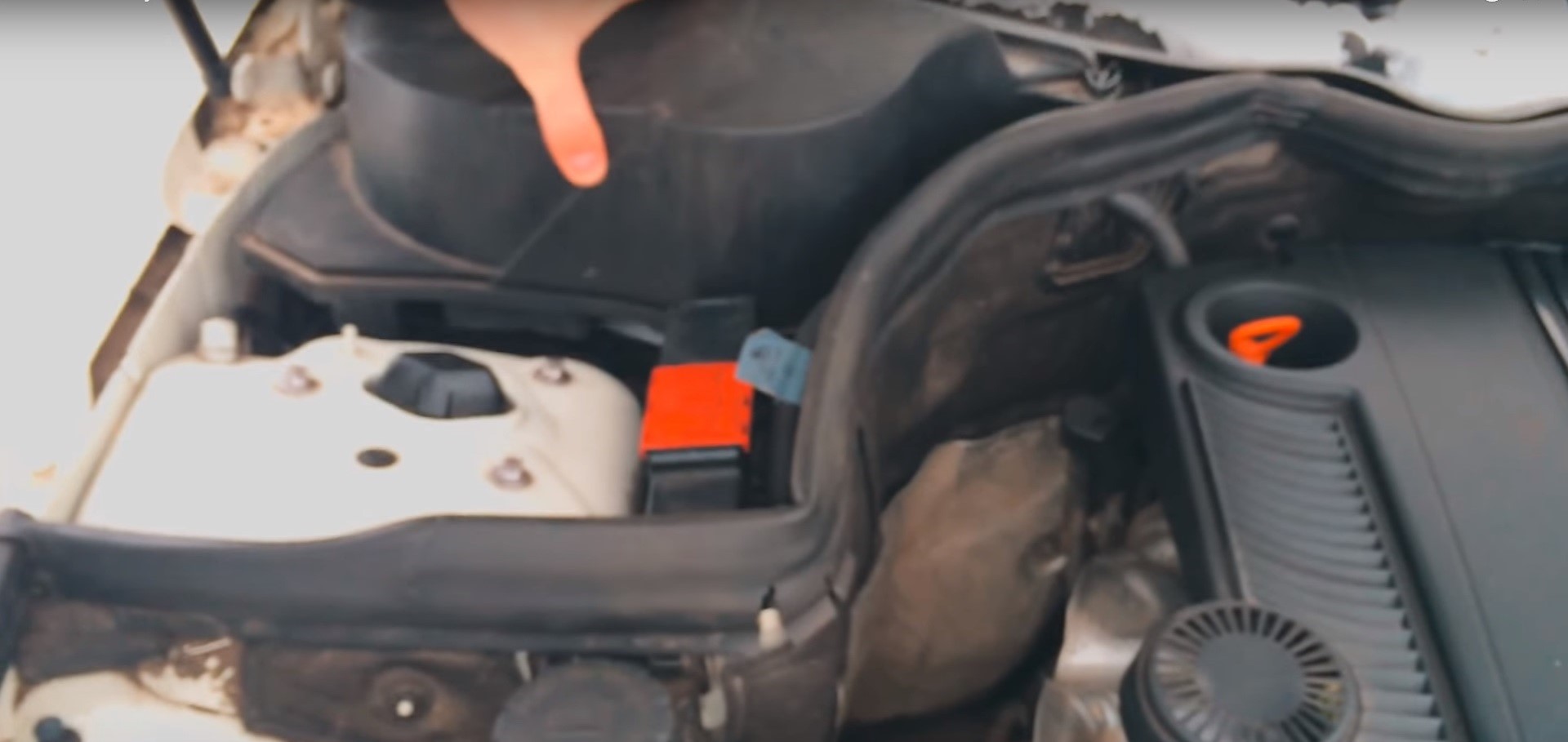

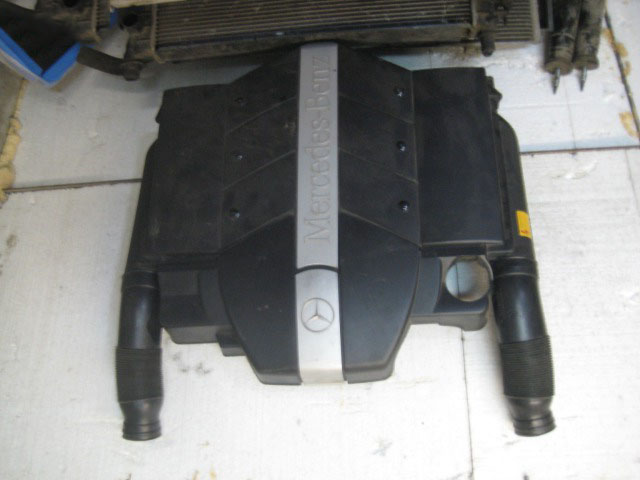

1. Снимите верхнюю облицовку двигателя у обеих коробок воздушного фильтра и у держателя.

Воздушный фильтр двигателя Mercedes-Benz W203

Воздушный фильтр двигателя Mercedes-Benz W203

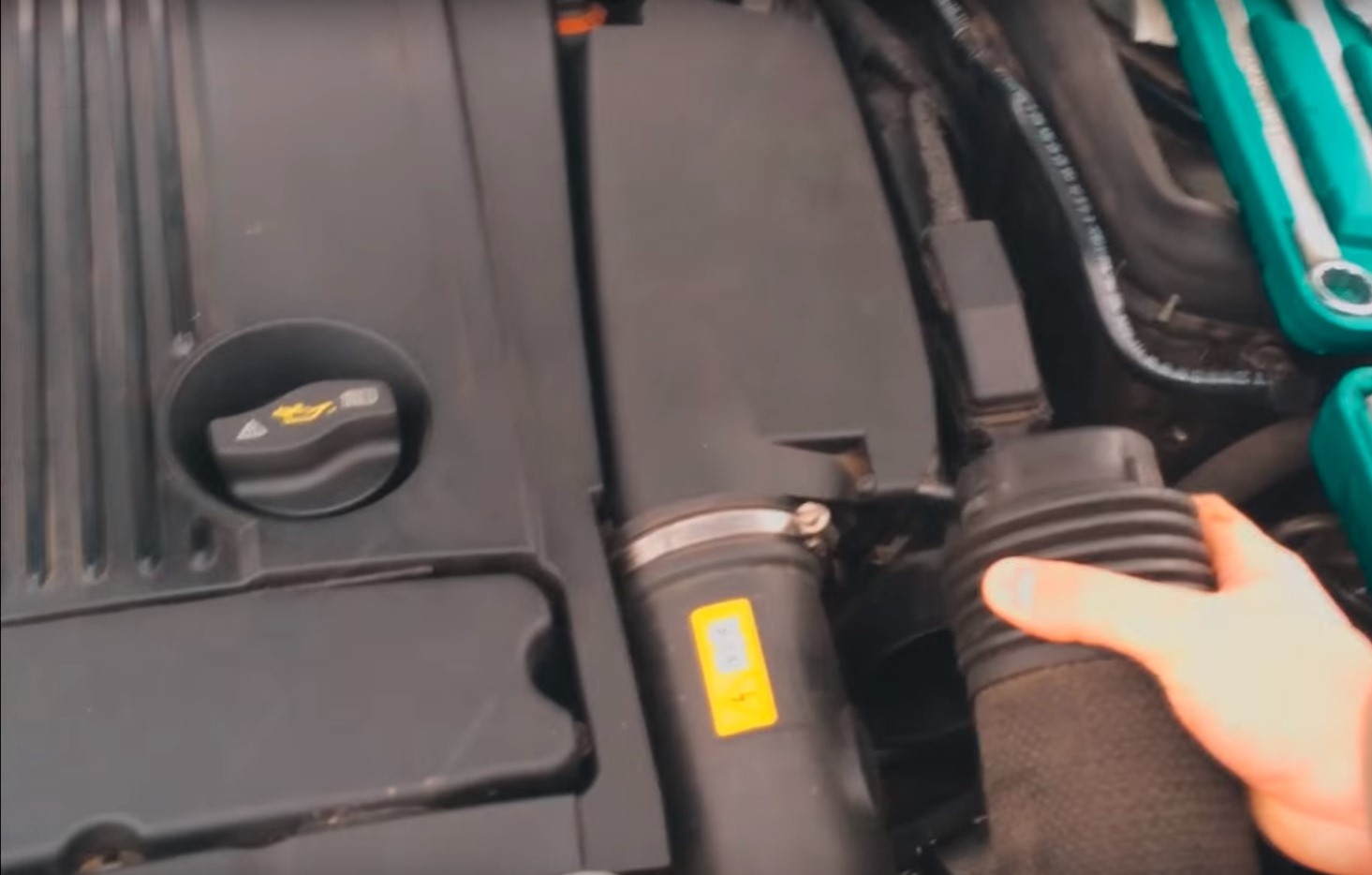

2. Снимите левый и правый гофрированные шланги.

Снятие гофрированного шланга Mercedes-Benz W203

3. Снимите нижнюю часть фильтра с крышек головки цилиндров.

4. Освободите всасывающую трубу у исполнительного органа дроссельной заслонки.

5. Снимите нижнюю часть воздушного фильтра с всасывающей трубой с двигателя.

Установка

1. Установите нижнюю часть воздушного фильтра с всасывающей трубой.

2. Установите всасывающую трубу у исполнительного органа дроссельной заслонки и зафиксируйте.

Примечания:

Предварительно смажьте уплотнение исполнительного органа тонким слоем смазки.

3. Смажьте тонким слоем смазки резиновые элементы на крышках головки цилиндров. Вдавите нижнюю часть воздушного фильтра в опоры.

4. Установите шланги.

5. Установите верхнюю облицовку двигателя и обе верхние части воздушного фильтра.

Дизельные двигатели

Снятие

1. Снимите верхнюю крышку двигателя.

2. Рассоедините разъём измерителя массы воздуха.

3. Отсоедините шланг всасывания воздуха у воздушного фильтра.

4. Отсоедините соединительный шланг у демпфера пульсаций давления.

5. Снимите верхнюю часть воздушного фильтра.

6. Выньте фильтрующий элемент.

7. Снимите нижнюю часть воздушного фильтра, при этом обратите внимание на положение шайб со стороны двигателя.

Установка

Установка выполняется в последовательности, обратной снятию.
