Снятие и установка заднего бампера Chery Tiggo

Вам потребуются: все инструменты, необходимые для снятия брызговиков задних колес, а также ключ «на 10».

Примечание:

Задний бампер автомобиля Chery Tiggo состоит из трех частей. Средняя часть бампера закреплена пластмассовыми фиксаторами на двери задка, а боковые части крепятся фиксаторами и болтами к задним крыльям.

Снятие и установка заднего бампера Chery Tiggo

1. С обеих сторон автомобиля снимите брызговики задних колес.

2. Откройте дверь задка.

3. Выверните два болта наружного крепления левой части заднего бампера к кузову.

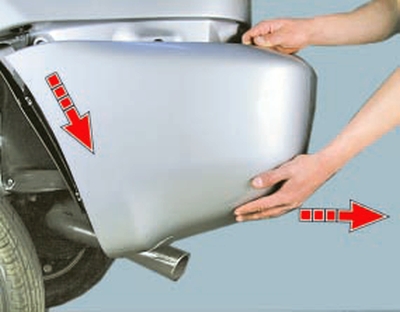

4. Преодолевая усилие фиксаторов, снимите левую часть бампера Chery Tiggo, потянув ее в направлении назад и вниз. Правую часть снимают аналогично.

Примечание:

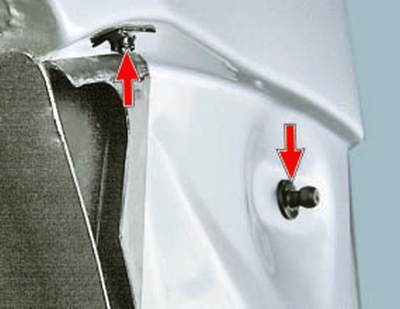

Так расположены внутренние фиксаторы крепления левой части бампера.
Фиксаторы правой части расположены симметрично относительно продольной оси автомобиля.

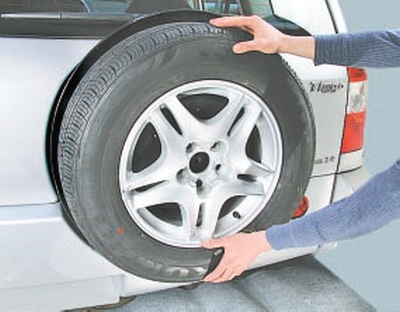

5. Снимите запасное колесо.

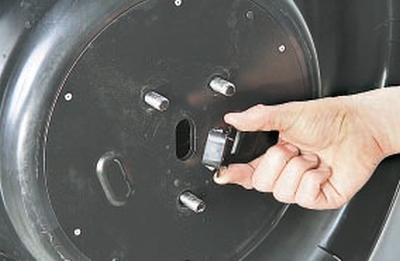

6. Сожмите пружинные фиксаторы и снимите стопор основания кожуха запасного колеса.

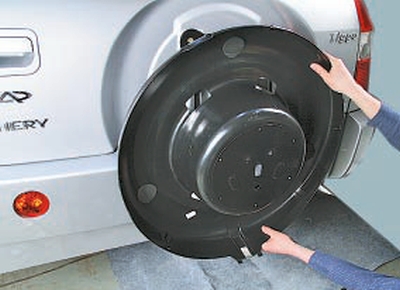

7. Снимите основание кожуха запасного колеса.

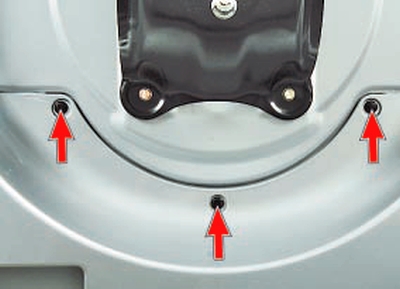

8. Поддев отвёрткой, извлеките сердечники трех фиксаторов средней части бампера Chery Tiggo.

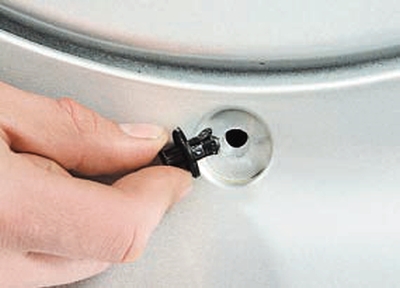

9. Выньте фиксаторы из отверстий.

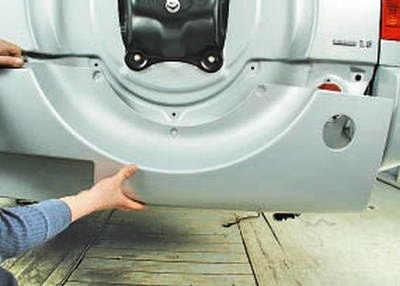

10. Преодолевая усилие пружинных фиксаторов, снимите среднюю часть бампера Chery Tiggo, потянув ее назад от двери.

Примечание:

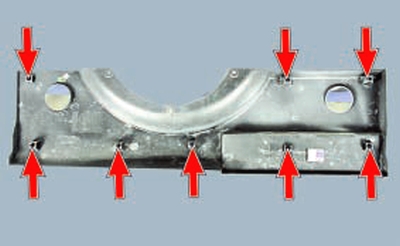

Так расположены фиксаторы на внутренней стороне средней части заднего бампера.

11. Установите задний бампер и все снятые детали в порядке, обратном снятию.
