Снятие и установка заднего сиденья Audi A4 B6

Инcтрументы:

Ключ с наконечником Torx (звездочка) T6
Отвертка плоская средняя

Подушка заднего сиденья

1. Сильным рывком отсоедините сиденье (стрелка А) из держателей (1), приподнимите его и потяните вперед (стрелка В).

Снятие подушки заднего сиденья Audi A4 II (B6)

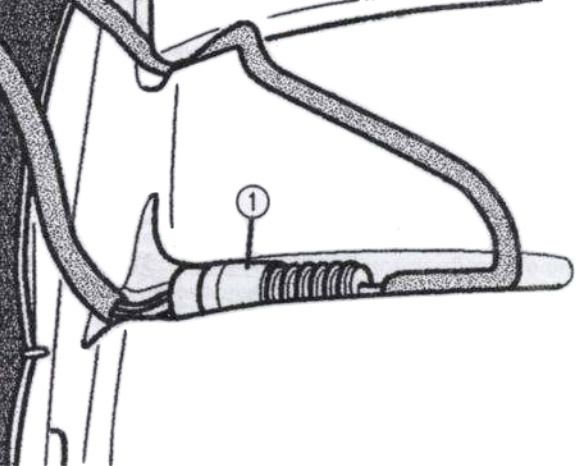

2. Выньте штекер боковой подушки безопасности из паза у задней стенки подушки заднего сиденья.

Штекер боковой подушки безопасности заднего сиденья Audi A4 II (B6)

3. Для установки, поставьте сиденье на место и вставьте штекер боковой подушки безопасности в паз в подушке заднего сиденья.

4. Сдвиньте сиденье назад, спереди вдавите в держатели (1) и зафиксируйте. При этом не повредите держатели.

Спинка заднего сиденья, откидная

1. Для снятия откиньте вперед спинку заднего сиденья.

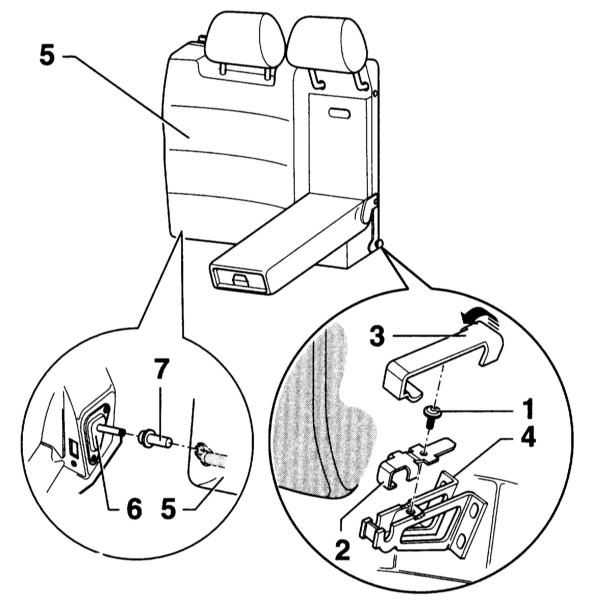

2. Подденьте и снимите сзади крышку (3+стрелка). Выверните винт (1) и снимите предохранительный хомут (2).

Снятие откидной спинки заднего сиденья Audi A4 II (B6)

3. Поднимите спинку (5) из опоры (4) и снимите с бокового элемента крепления (6). Втулку (7), при необходимости, снова наденьте.

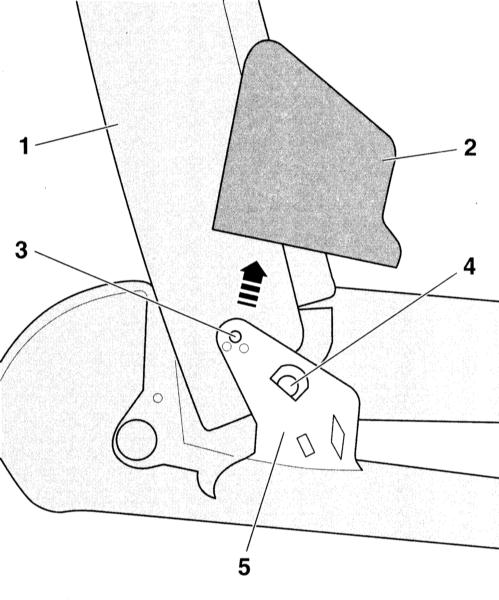

4. Снимите крышку (2) у подлокотника (1) в направлении стрелки.

Схема крепления подлокотника спинки заднего сиденья Audi A4 II (B6)

5. Выверните винт (3).

6. Выньте палец (4) из петли (5) и выньте подлокотник.

7. Установка выполняется в последовательности, обратной снятию.

Спинка заднего сиденья, неподвижная

1. Снимите подушку заднего сиденья.

Предупреждение:

При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к разделу Общие сведения и меры безопасности.

2. Выньте подголовники из спинок.

3. Выньте направляющие для подголовников из спинок. При этом вставьте небольшую отвёртку наискосок через отверстие у направляющей, нажмите на отвёртку внутрь, освободите стопор и выньте направляющую из спинки.

4. При необходимости, выньте из спинки рамку мешка для лыж.

5. Модели с боковой подушкой безопасности: чтобы исключить срабатывание подушки безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в разделе Замена аккумуляторной батареи.

6. Модели с боковой подушкой безопасности: рассоедините разъём подушки безопасности.

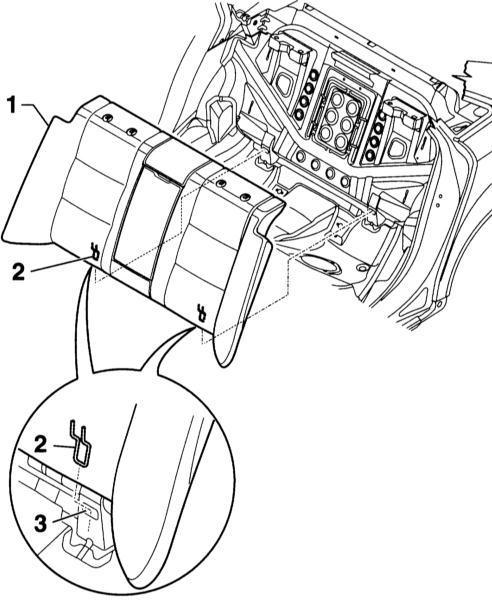

7. Выньте спинку (1) наверх из хомутов (2) креплений (3).

Снятие неподвижной спинки заднего сиденья Audi A4 II (B6)

8. Установка выполняется в последовательности, обратной снятию.

Предупреждение:

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

9. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

Примечание:

Соблюдайте указания раздела Замена аккумуляторной батареи.

Боковая подушка заднего сиденья

1. Чтобы исключить срабатывание подушки безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной.

Предупреждение:

2. Снимите заднее сиденье.

3. Выверните винт (6).

Снятие боковой подушки заднего сиденья Audi A4 II (B6)

4. Модели с боковой подушкой безопасности: Нажмите на стопорную планку и рассоедините разъём подушки безопасности.

5. Отверните гайку (4), выверните анкерный болт (5) и снимите боковую подушку (1). (2) - тарельчатая шайба, (3) – шайба.

6. Установка выполняется в последовательности, обратной снятию. При этом отрегулируйте анкерный болт и затяните гайку моментом 55Нм. Винт (6) затяните моментом 10Нм.

Предупреждение:

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

7. Модели с боковой подушкой безопасности: снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

8. Если после включения зажигания сигнализатор подушки безопасности на приборной доске не гаснет, необходимо считать информацию из памяти неисправностей на СТО.
