Снятие и установка жгута проводов переднего бампера Lada Largus

Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").

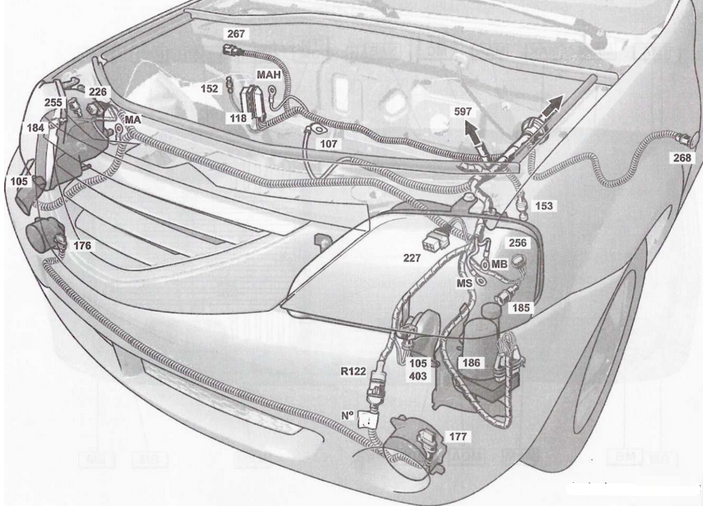

Рисунок 23-1 - Жгут проводов переднего бампера:

-жгут проводов переднего бампера

Снять щиток грязезащитный правый и левый переднего бампера

Отсоединить колодку 3, рисунок 19-6, жгута проводов панели приборов от колодки жгута 1, рисунок 23-1, проводов переднего бампера.

Отсоединить колодки жгута проводов переднего бампера от противотуманных фар правой и левой.

Снять жгут проводов переднего бампера.

Установка

Установку жгута проводов переднего бампера выполнять в порядке обратном снятию.
