Снятие панели приборов Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Высокая головка на 10 мм
• Головка на 13 мм
• Головка на 21 мм
• Головка Torx T20
• Отвертка крестовая средняя
• Отвертка плоская большая

Детали и расходники:

• Емкость техническая
• Охлаждающая жидкость

Примечания:

Работу проводите в случае необходимости замены панели приборов, жгута проводов панели и элементов системы отопления и вентиляции.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Слейте жидкость из системы охлаждения двигателя, как описано в этой статье.

3. В моторном отсеке снимите фильтр системы отопления и вентиляции, как описано здесь.

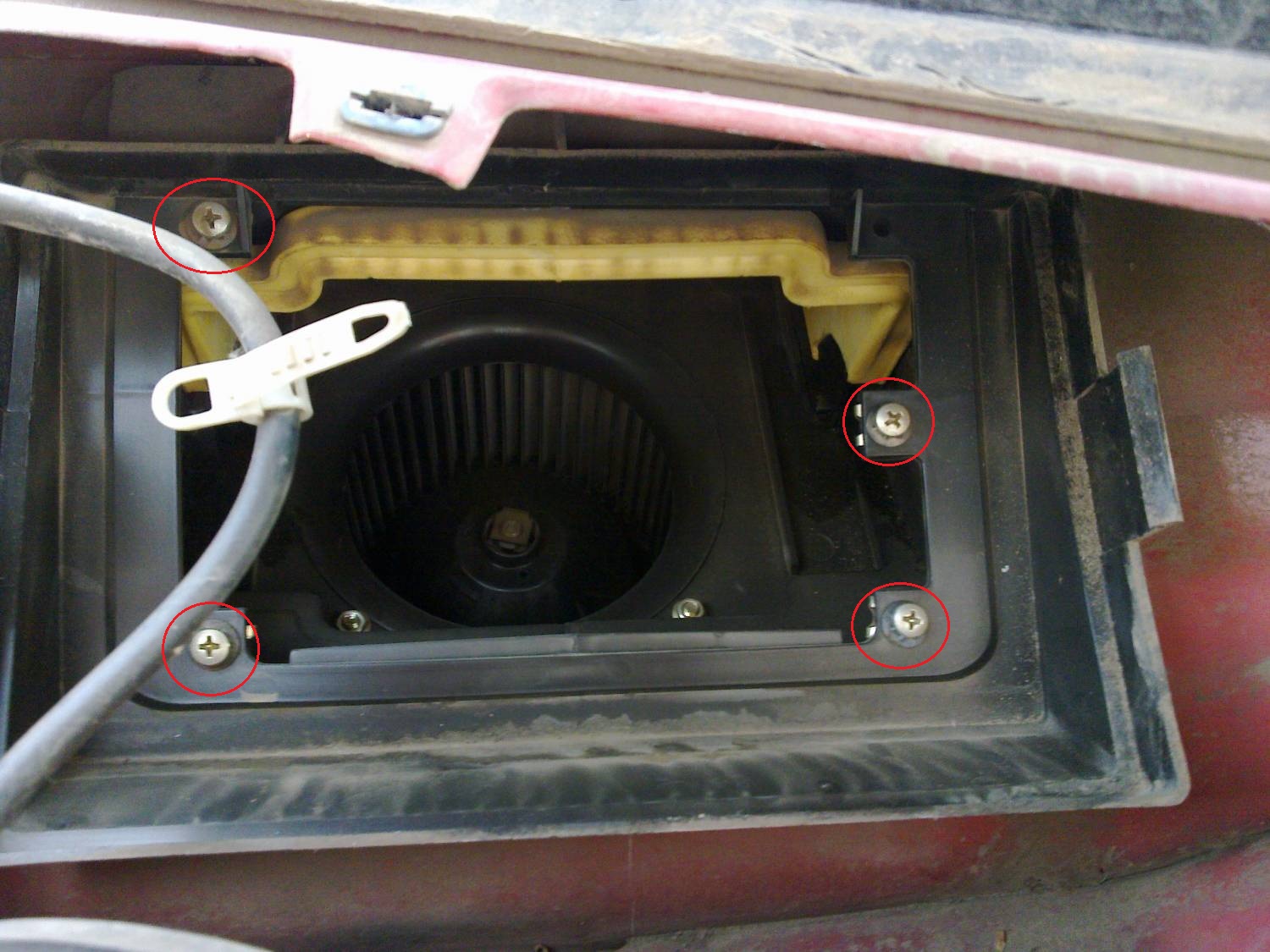

4. Крестовой отверткой отверните четыре самореза крепления к панели приборов кожуха фильтра системы отопления и вентиляции и снимите кожух.

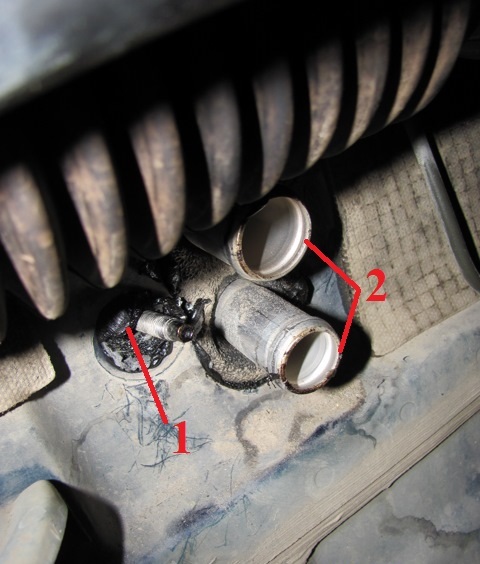

5. Ослабьте затяжку хомутов крепления подводящего и отводящего шлангов отопителя и снимите шланги с патрубков 2 радиатора отопителя. Высокой головкой на 10 мм с удлинителем отверните гайку 1 шпильки крепления фланца патрубков радиатора отопителя к щитку передка.

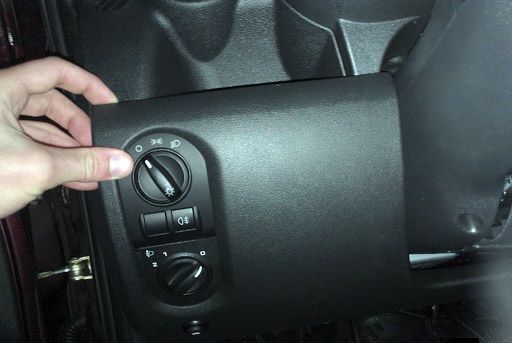

6. В салоне автомобиля снимите крышку монтажного блока, как описано в этой статье.

7. Снимите комбинацию приборов, как описано здесь.

8. Снимите облицовку туннеля пола, как описано в этой статье.

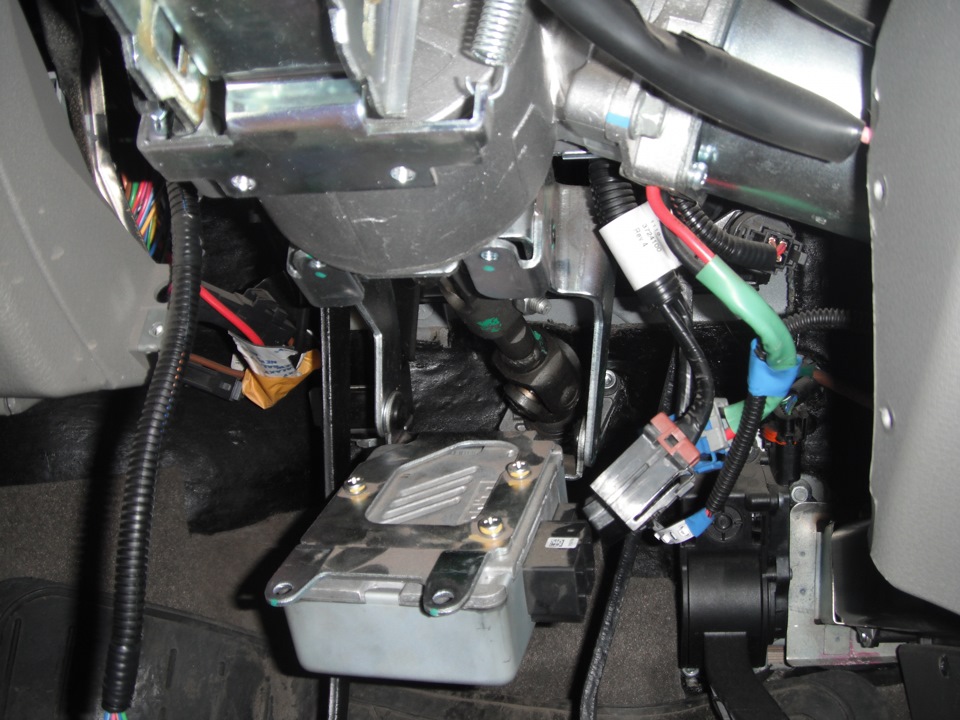

9. Отсоедините рулевую колонку от каркаса панели приборов и опустите ее на пол или демонтируйте кнопку полностью, как описано в этой статье.

10. Снимите центральную накладку панели приборов, как описано здесь.

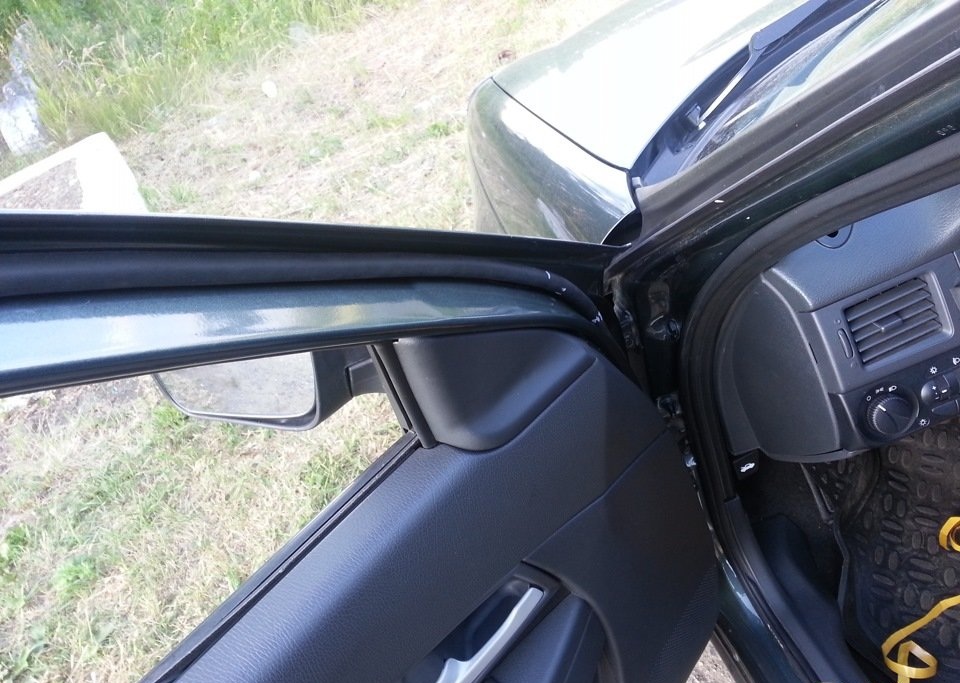

11. Снимите уплотнители проемов правой и левой дверей в местах установки панели приборов и обивок передних стоек.

12. Преодолев сопротивление фиксаторов, снимите левую боковую накладку панели приборов.

13. Аналогично снимите правую боковую накладку панели приборов.

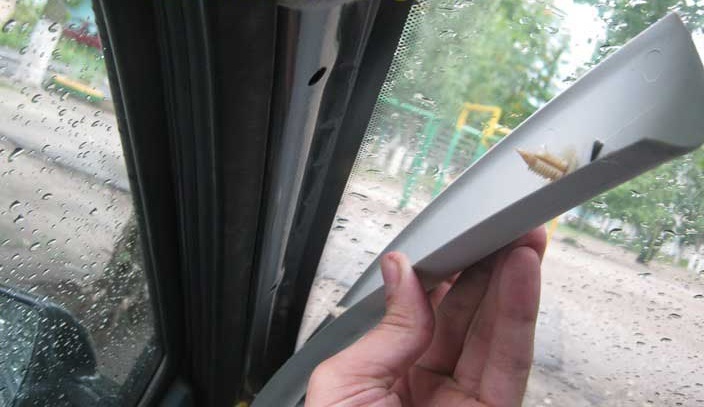

14. Подденьте отверткой обивку левой передней стойки и, преодолевая сопротивление пистонов, снимите обивку.

15. Аналогично снимите обивку правой передней стойки.

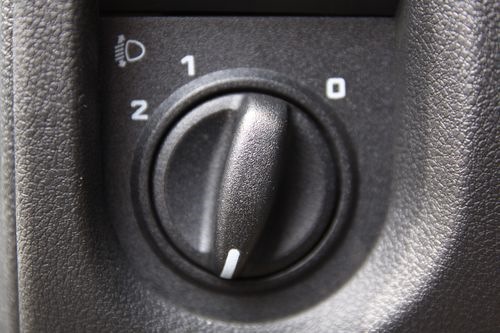

16. Снимите ручку регулятора направления пучков света фар, потянув ее на себя.

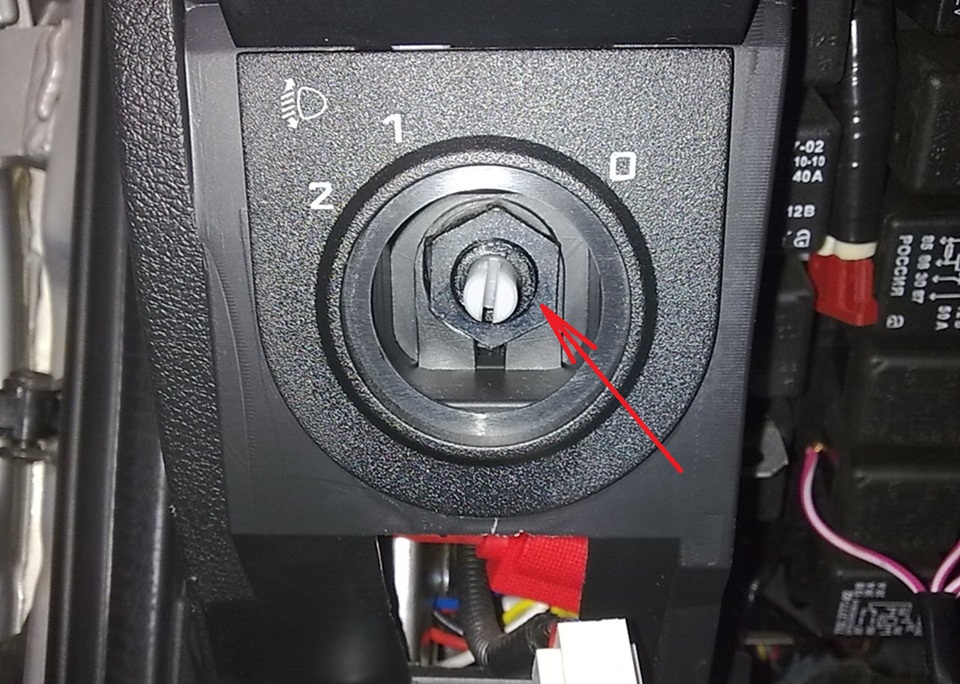

17. Головкой на 21 мм отверните гайку крепления регулятора к панели приборов и снимите гайку.

18. Выньте регулятор направления пучков света фар из отверстия панели приборов.

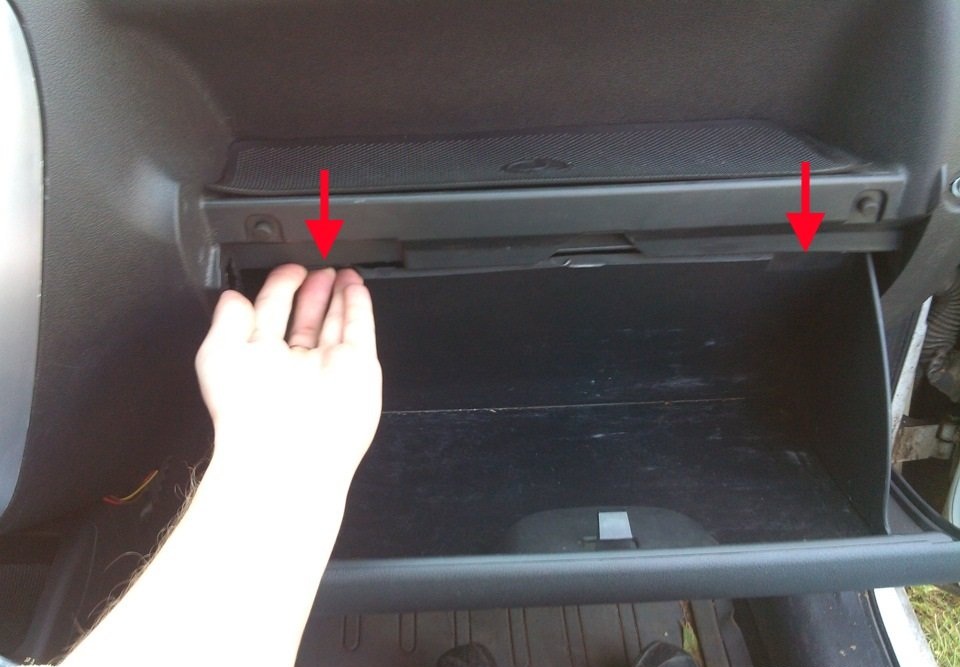

19. Отверткой отожмите два фиксатора на вещевом ящике и выведите верхний край ящика из панели приборов.

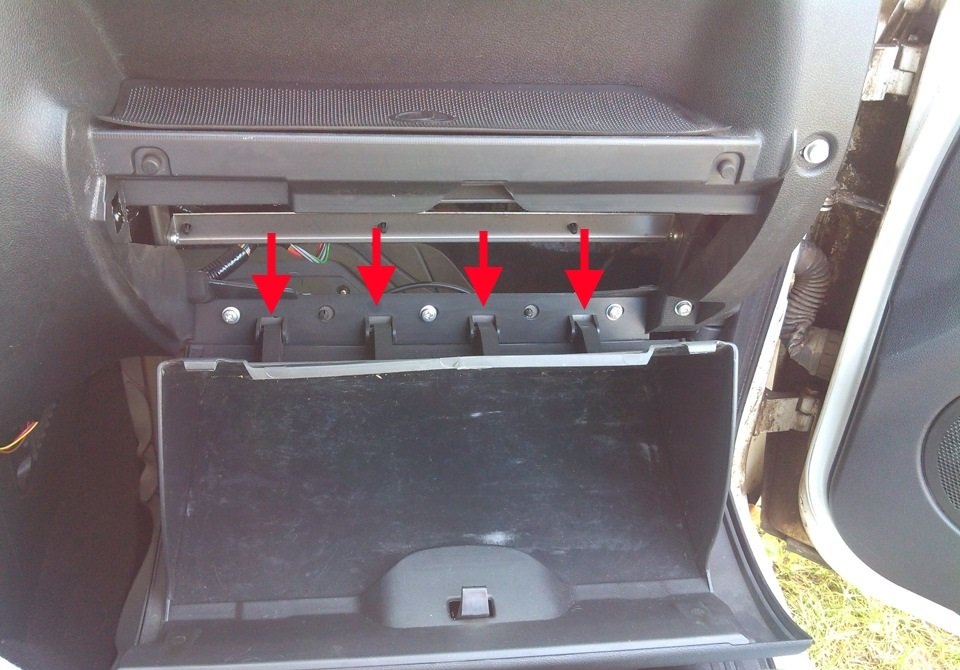

20. Откройте вещевой ящик на большой угол и, приложив необходимое усилие, стяните четыре разрезные петли ящика со своих осей.

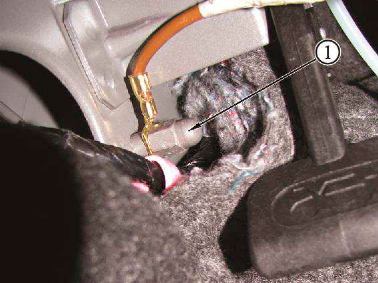

21. Рядом с проемом левой двери головкой на 10 мм отверните гайку 1 крепления наконечника «массового» провода и снимите его со шпильки.

22. Головкой на 10 мм отверните две гайки крепления наконечников «массовых» проводов к правому кронштейну консоли панели приборов и снимите наконечники проводов со шпилек.

23. Головкой на 13 мм отверните болт крепления правого кронштейна консоли панели приборов к кронштейну кузова.

24. Аналогично отверните болт крепления левого кронштейна консоли панели приборов к кронштейну кузова.

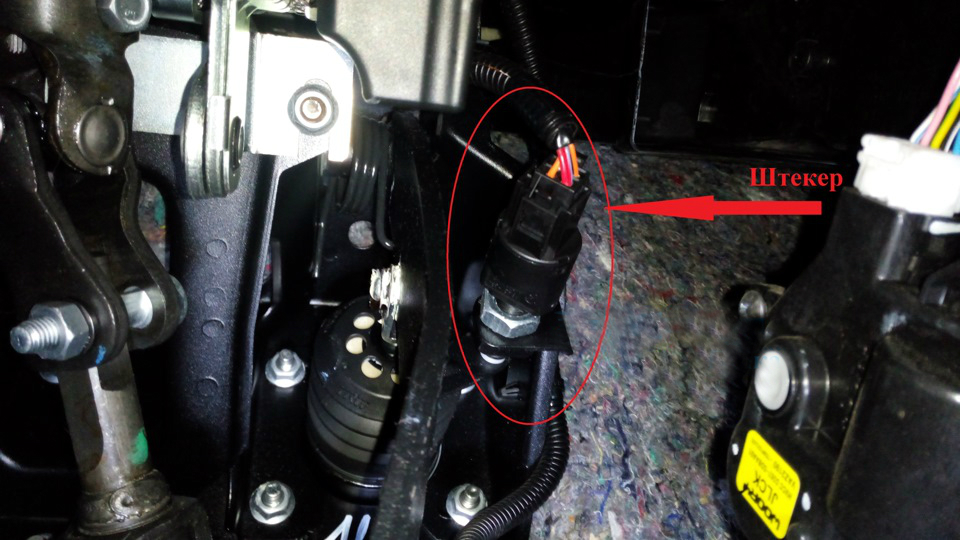

25. Сожмите два фиксатора и отсоедините колодку жгута проводов от выключателя сигналов торможения.

26. Нажав на фиксатор, отсоедините колодку жгута проводов от модуля педали «газа».

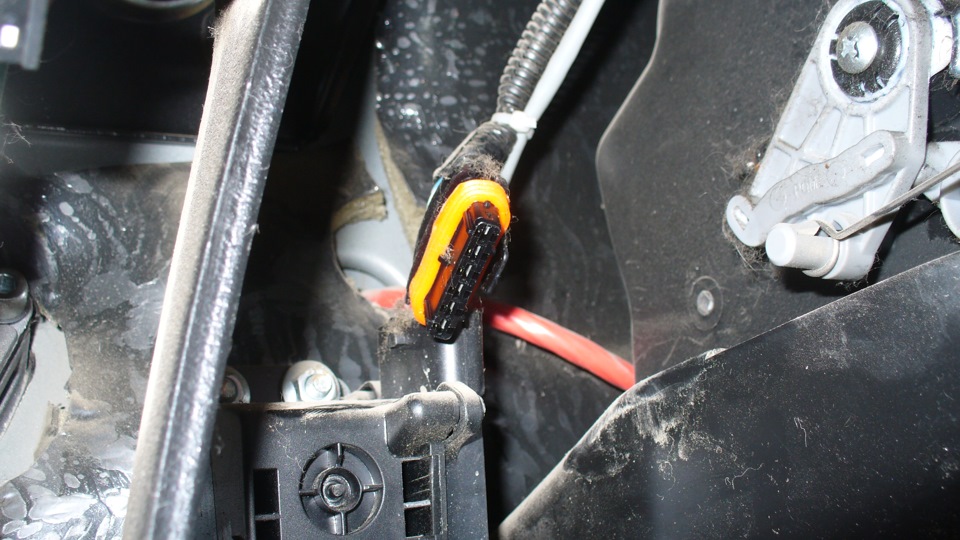

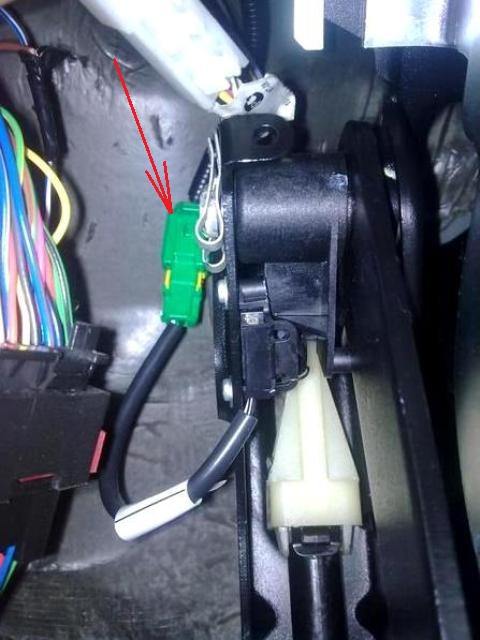

27. Отсоедините колодку жгута проводов панели приборов от колодки жгута проводов датчика положения педали сцепления.

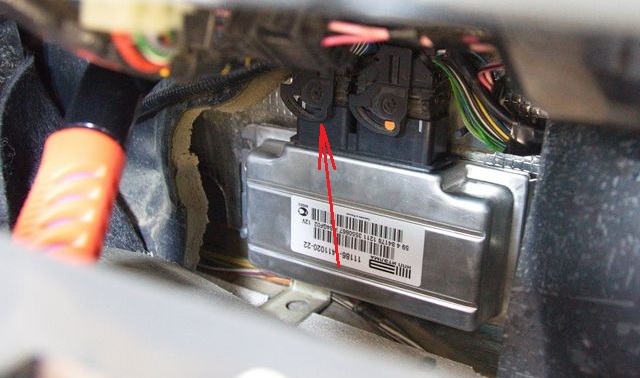

28. С правой стороны панели приборов, нажав на фиксатор, отсоедините одну колодку жгута проводов от контроллера.

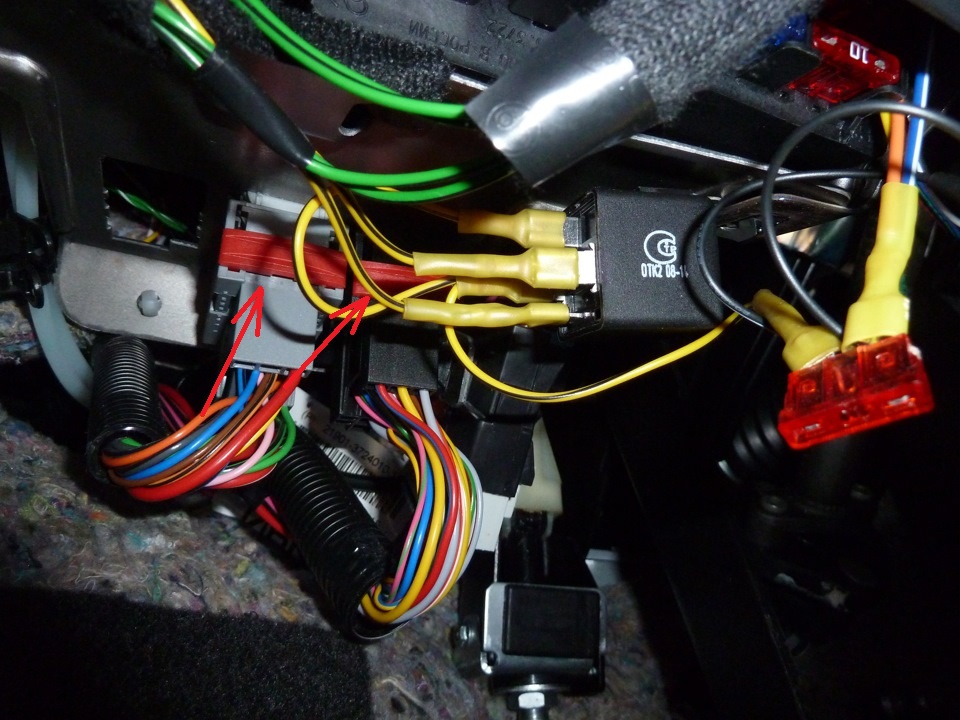

29. Сдвинув отверткой фиксаторы колодок, отсоедините две колодки жгутов проводов от монтажного блока предохранителей и реле.

30. Отсоедините две колодки переднего жгута проводов моторного отсека.

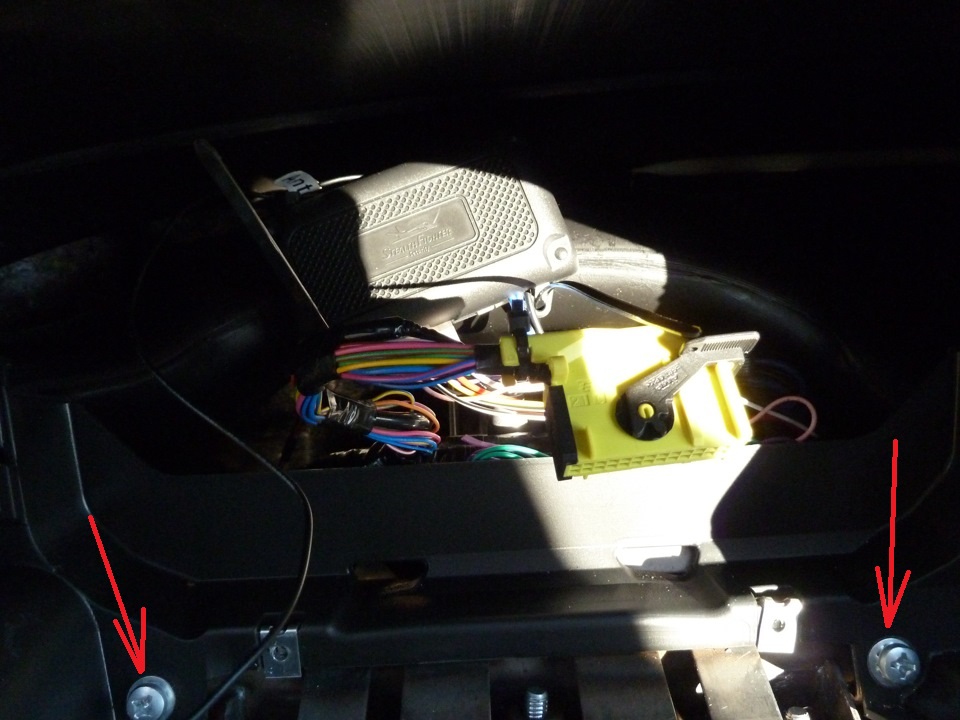

31. Головкой на 13 мм отверните два болта крепления каркаса панели приборов к кронштейну щитка передка (для наглядности облицовка панели приборов снята). Стрелками показаны болты крепления каркаса панели приборов к кронштейну щитка передка (для наглядности облицовка панели приборов снята).

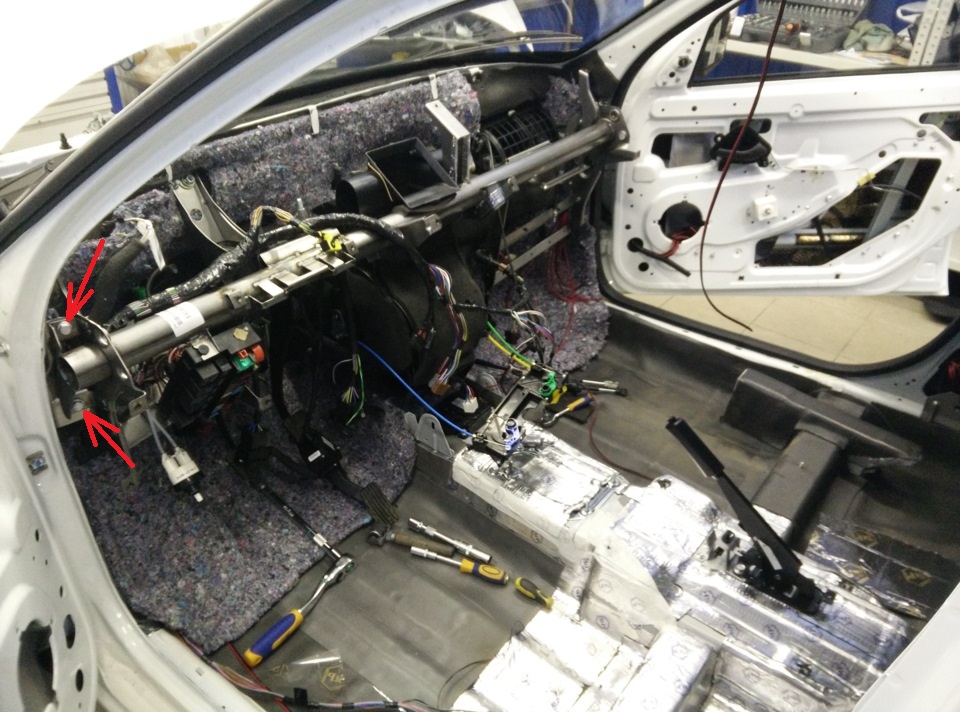

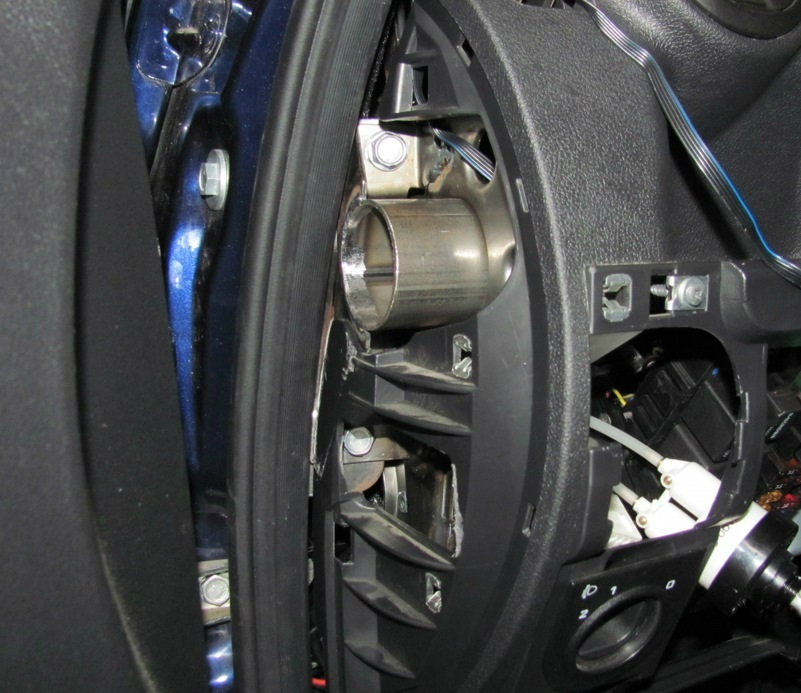

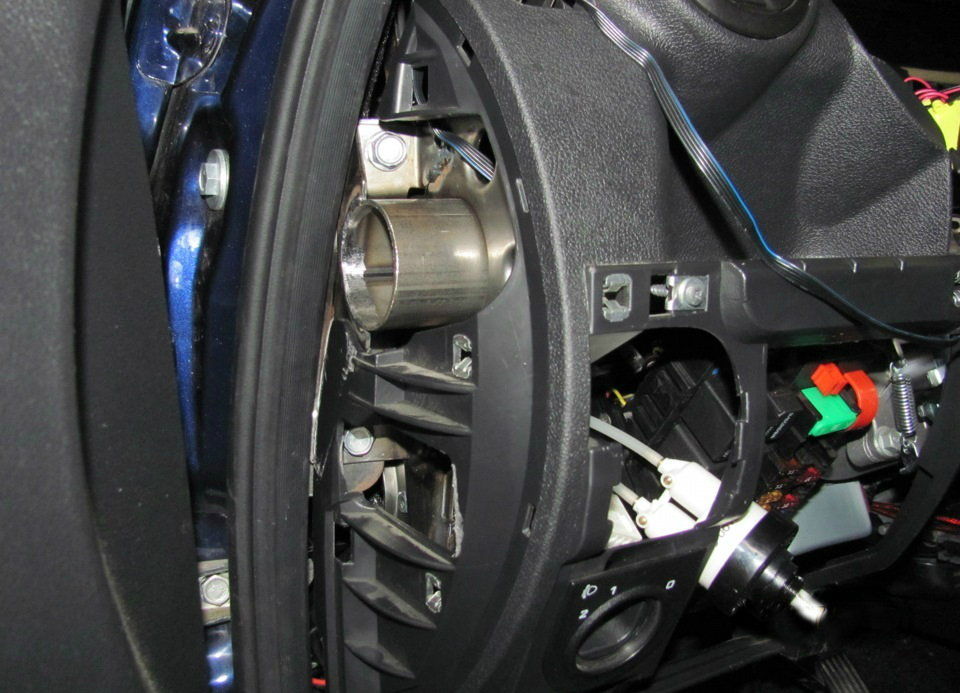

32. Головкой на 13 мм отверните два болта левого крепления каркаса панели приборов к кронштейну боковой панели.

33. Аналогично отверните два болта правого крепления каркаса панели приборов к кронштейну боковой панели.

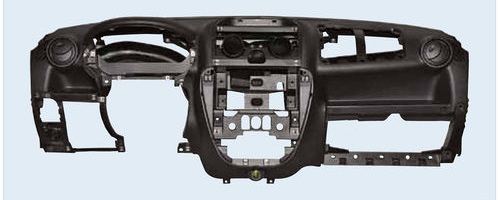

34. Выньте панель приборов в сборе с каркасом, отопителем и воздуховодами через дверной проем.

Примечание:

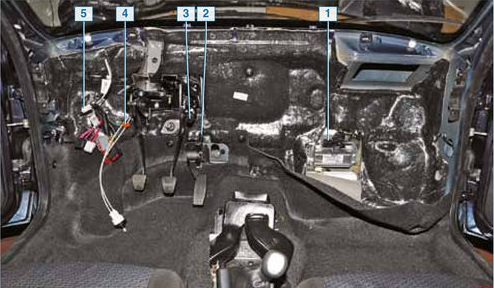

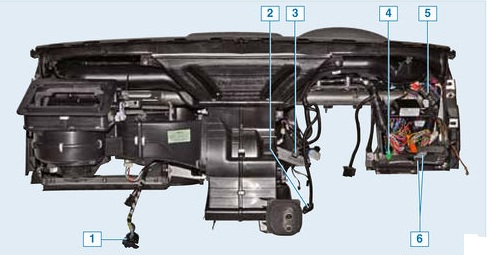

Цифрами на двух фото показаны соединяющиеся между собой колодки жгутов проводов на панели приборов и щитке передка.

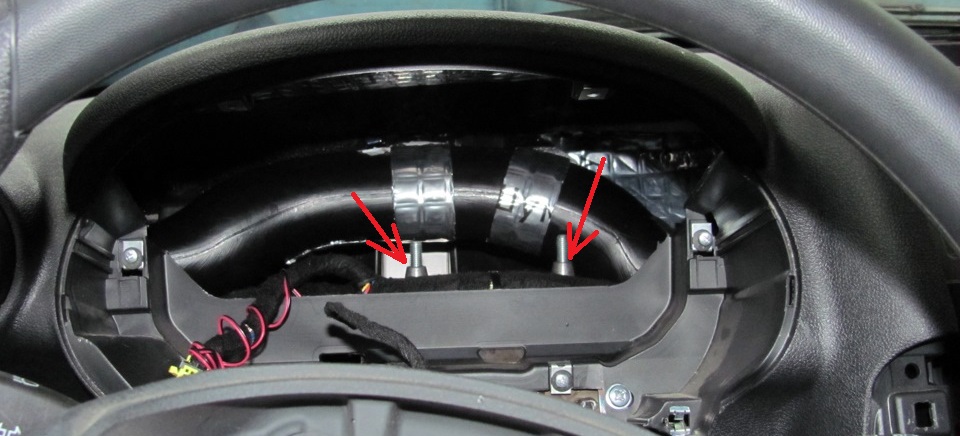

35. Для снятия пластмассовой облицовки панели приборов крестовой отверткой отверните два винта под комбинацией приборов.

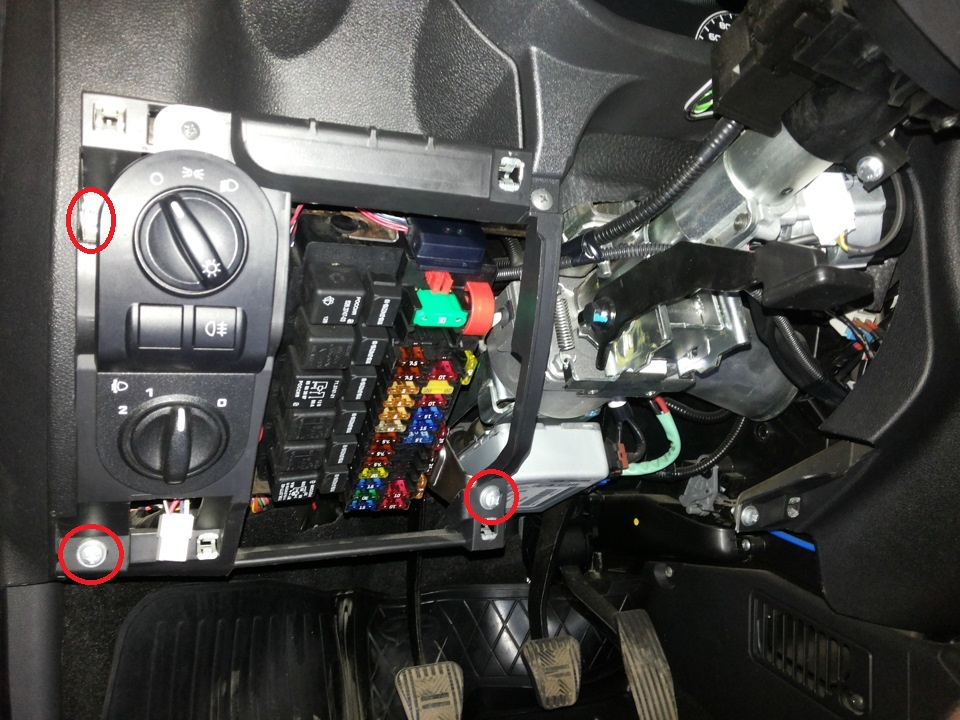

36. Под крышкой монтажного блока, крестовой отверткой отверните три винта с левой стороны и один винт с правой стороны.

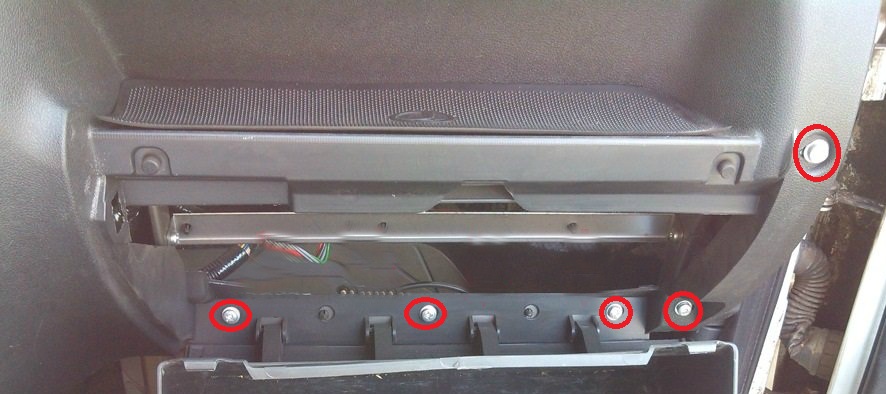

37. Тем же инструментом отверните пять винтов с правой стороны панели приборов.

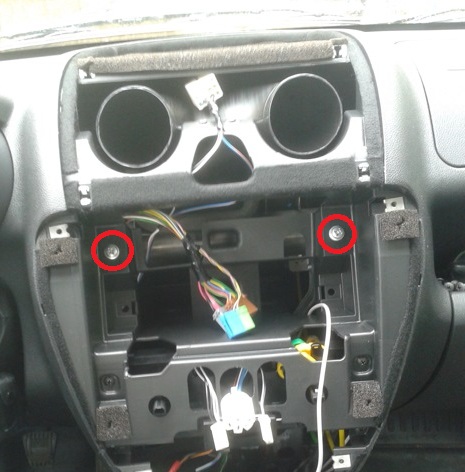

38. Под центральной накладкой панели приборов отверните два винта в центре и один винт сверху.

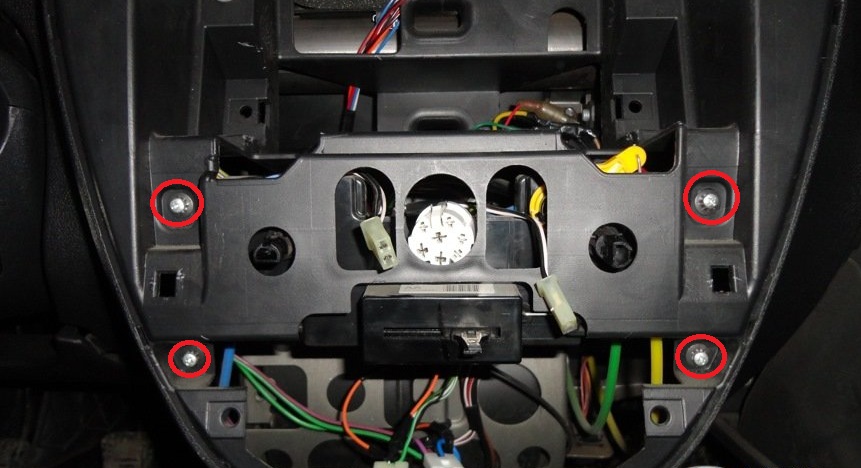

39. Крестовой отверткой отверните четыре самореза крепления блока управления отоплением и вентиляцией к облицовке панели приборов.

40. Отсоедините колодку жгута проводов от прикуривателя.

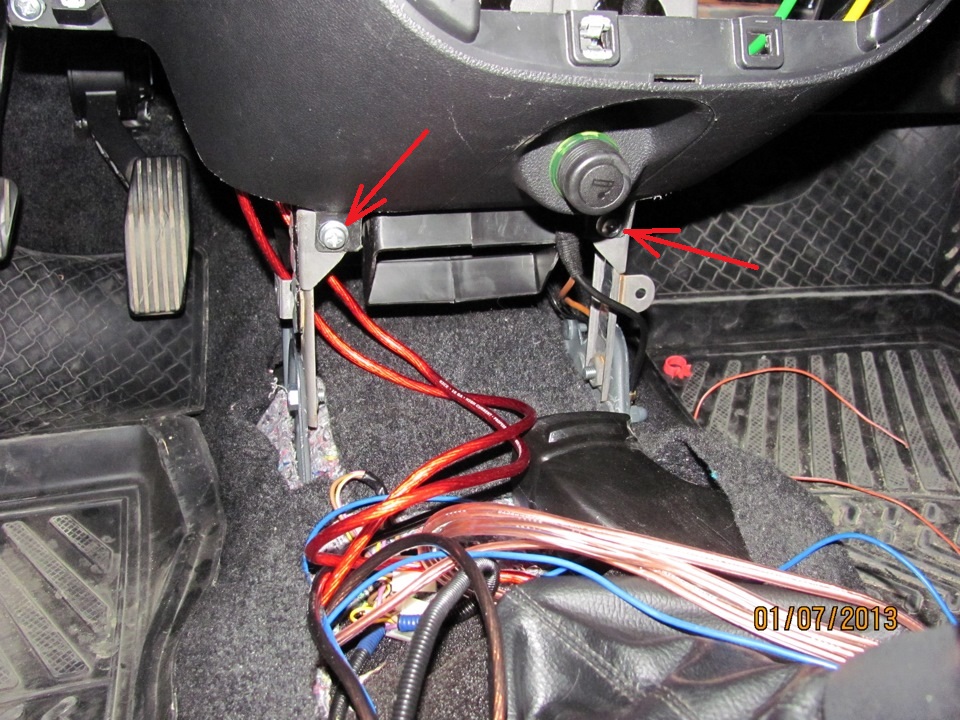

41. Отверните два винта нижнего крепления облицовки панели приборов к каркасу.

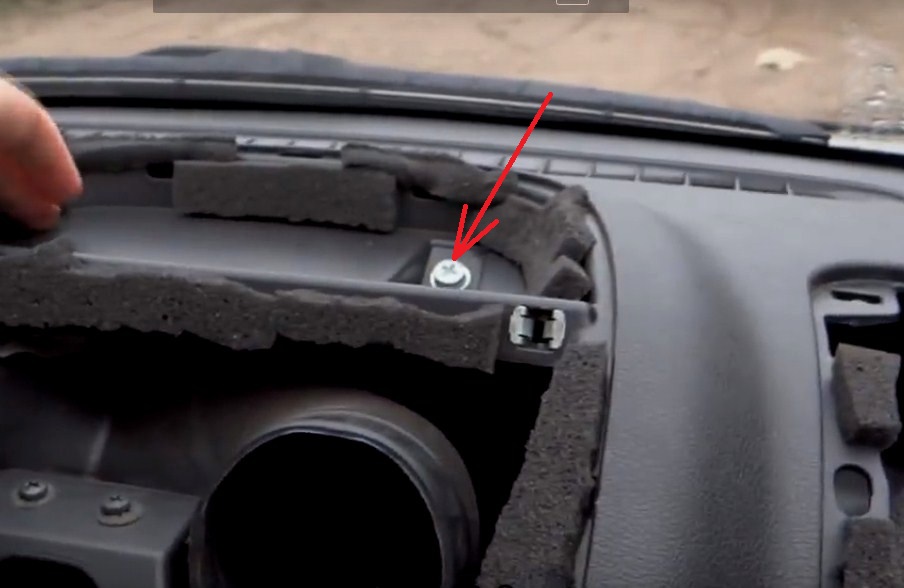

42. Крестовой отверткой отверните винт левого верхнего крепления облицовки панели приборов к каркасу.

43. Аналогично отверните винт правого верхнего крепления облицовки.

44. Крестовой отверткой отверните два самореза крепления воздуховода обдува стекол и снимите его.

45. Тем же инструментом отверните саморез крепления воздуховода правого бокового дефлектора и снимите его.

46. Отверните саморез крепления воздуховода левого бокового дефлектора и снимите его.

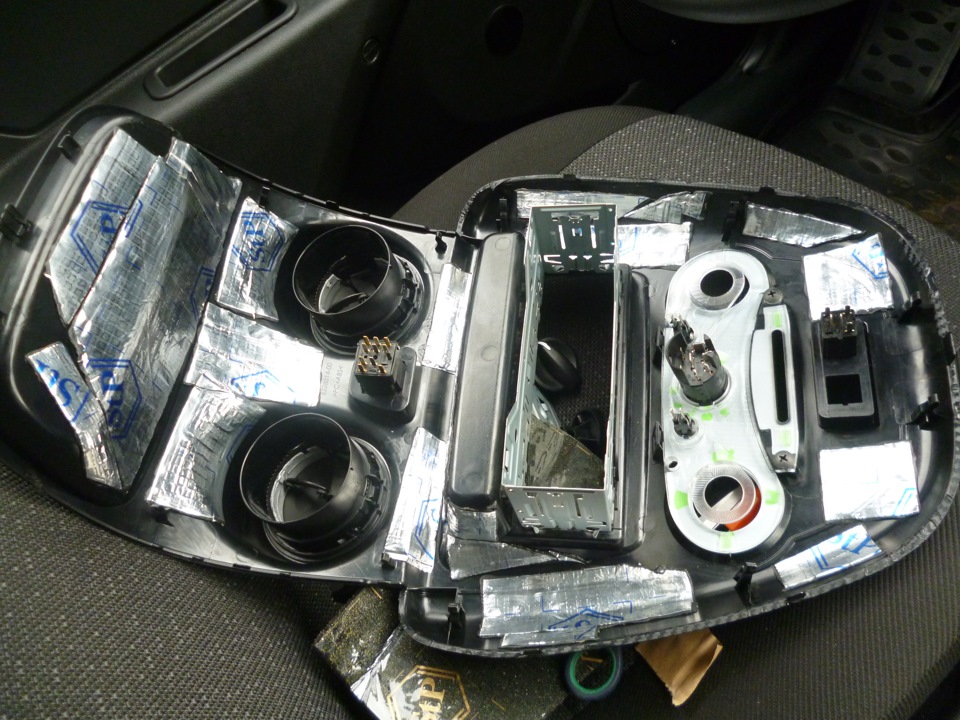

47. Снимите облицовку панели приборов с каркаса.

48. Установите облицовку панели приборов и панель приборов в сборе с каркасом и отопителем в обратной последовательности.

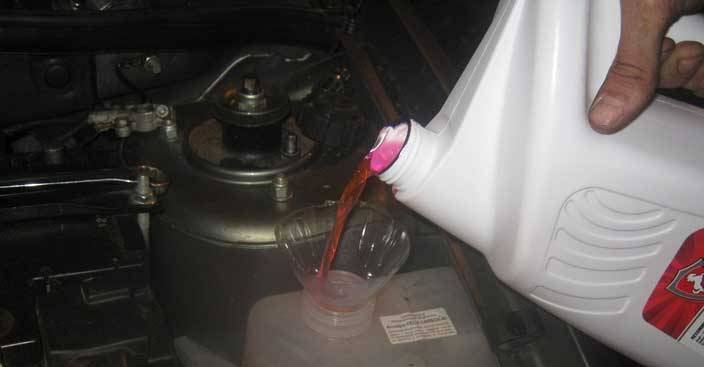

49. Залейте охлаждающую жидкость.
