Инструмент:
- Вороток под торцевую насадку
- Насадка на вороток Torx E12
- Насадка на вороток Torx E14
- Насадка на вороток Torx E8
- Отвертка плоская большая
- Молоток большой
- Гаечный ключ накидной прямой на 17 мм
- Гаечный ключ накидной прямой на 22 мм
- Шестигранный ключ на 6 мм
- Ключ трещоточный
- Головка на 13 мм
- Головка на 19 мм
- Упор регулируемый или съемник для выпрессовки шарового пальца
- Зубило или маркер
- Стяжка для пружин - 2 шт.
- Червячный хомут
Детали и расходники:
- Веревка
- Маркер
- Ветошь
Примечания:
Снимите и разберите амортизаторную стойку, когда необходима замена верхней опоры, подшипника, пружины, телескопической стойки.
Телескопическая стойка – неразборная и ремонту не подлежит.
Работу выполняйте на подъемнике, но можно обойтись и ровной площадкой.
Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ – с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяйте по второму варианту.
Снятие амортизаторной стойки без необходимости последующей регулировки углов установки управляемых колес
Примечание:
В первом варианте стойку снимайте в сборе с поворотным кулаком, не ослабляя затяжки гаек верхнего (регулировочного) и нижнего болтов крепления стойки к поворотному кулаку. При этом отсоедините наконечник рулевой тяги от поворотного рычага амортизаторной стойки.
1. Отсоедините шаровую опору от поворотного кулака, как описано в этой статье.
2. Выньте наружный ШРУС из ступицы колеса, а также снимите направляющую колодок с суппортом и цилиндром.
3. Подвяжите скобу к кронштейну шланга тормозного механизма, следя за тем, чтобы шланг не был натянут.

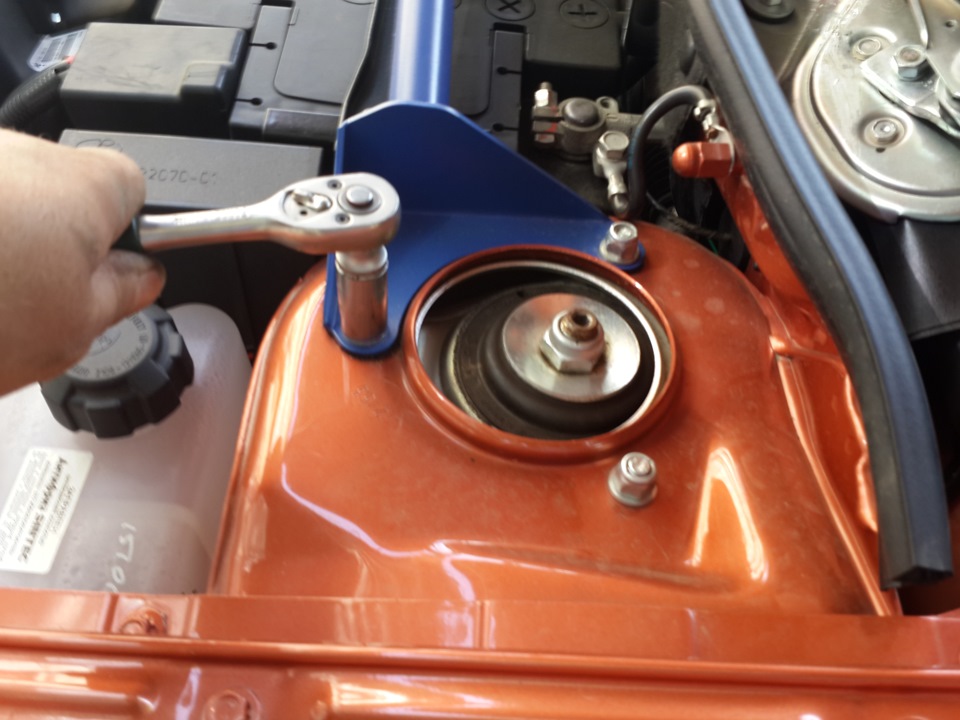

4. Если стойку предполагается разбирать, головкой на 13 мм отверните три гайки крепления верхней опоры стойки к кузову.
5. Снимите амортизаторную стойку вместе с кулаком.

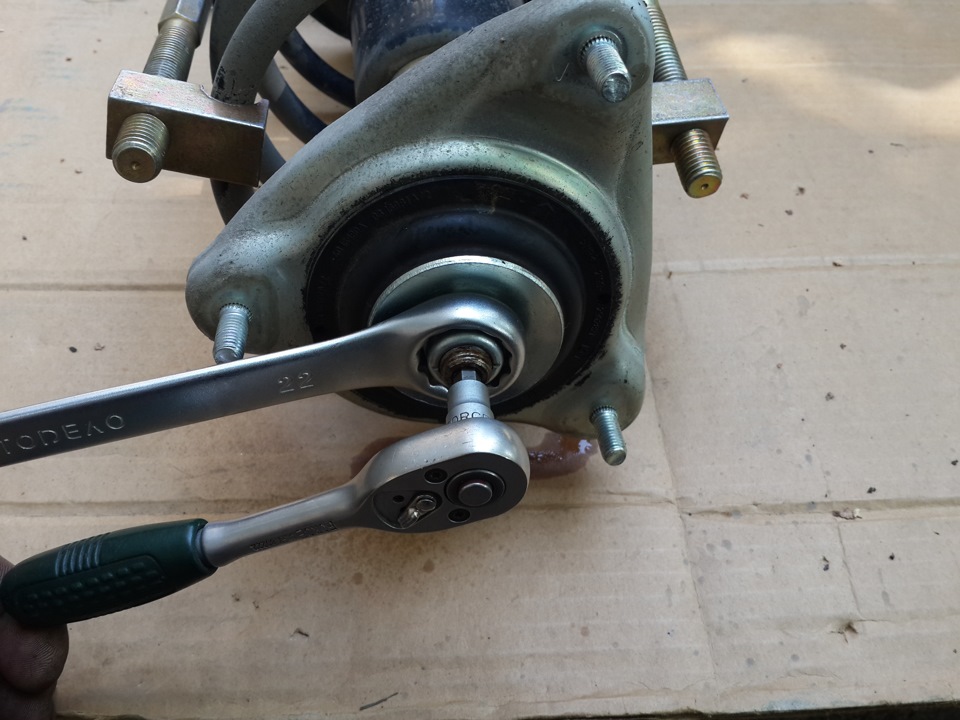

6. Накидным ключом на 22 мм ослабьте затяжку гайки штока, удерживая шток от проворачивания шестигранным ключом на 6 мм.
Снятие амортизаторной стойки с необходимостью последующей регулировки углов установки управляемых колес
Примечание:
Для снятия амортизаторной стойки вторым способом отсоедините наконечник рулевой тяги от поворотного рычага амортизаторной стойки.
1. Отверните гайку крепления шарового пальца наконечника рулевой тяги.

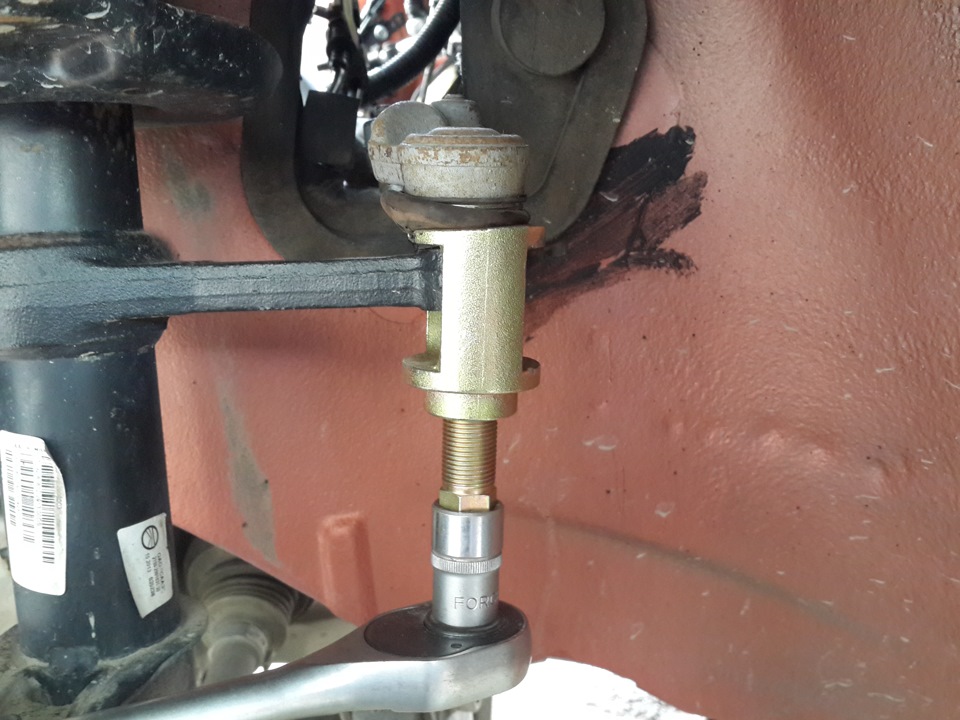

2. Установите регулируемый упор под палец, подожмите его и, нанося удары молотком по поворотному рычагу, выпрессуйте палец из рычага или же воспользуйтесь съемником для выпрессовки шарового пальца.
3. Накидным ключом на 22 мм ослабьте затяжку гайки штока, удерживая шток от проворачивания шестигранным ключом на 6 мм, а головкой на 13 мм отверните три гайки крепления верхней опоры стойки к кузову (см.п.6 выше).

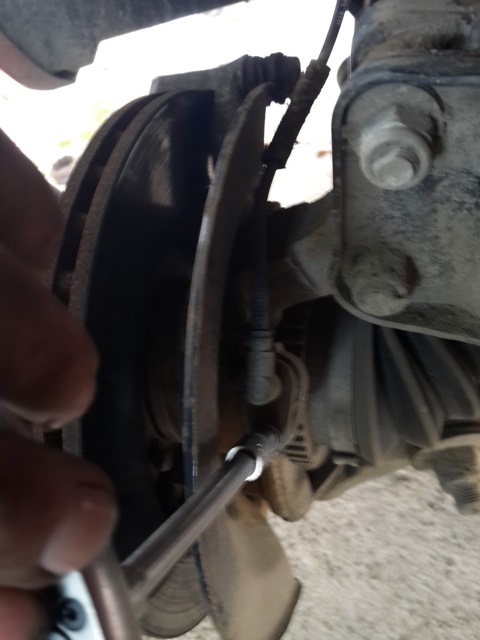

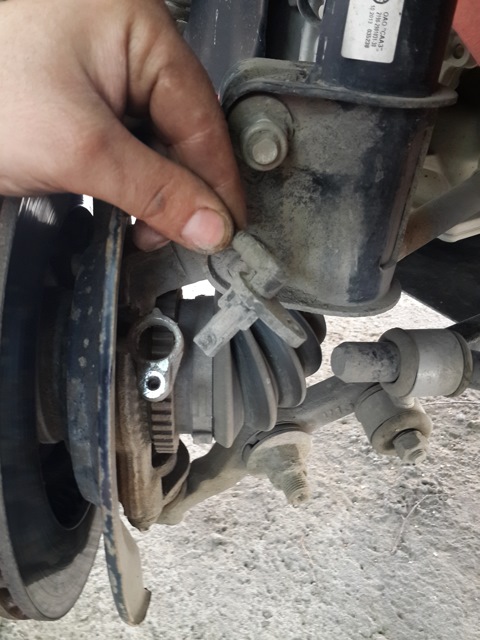

4. Если автомобиль оборудован системой ABS, головкой Е-8 открутите болт крепления датчика.
5. Выньте датчик из места его крепления.

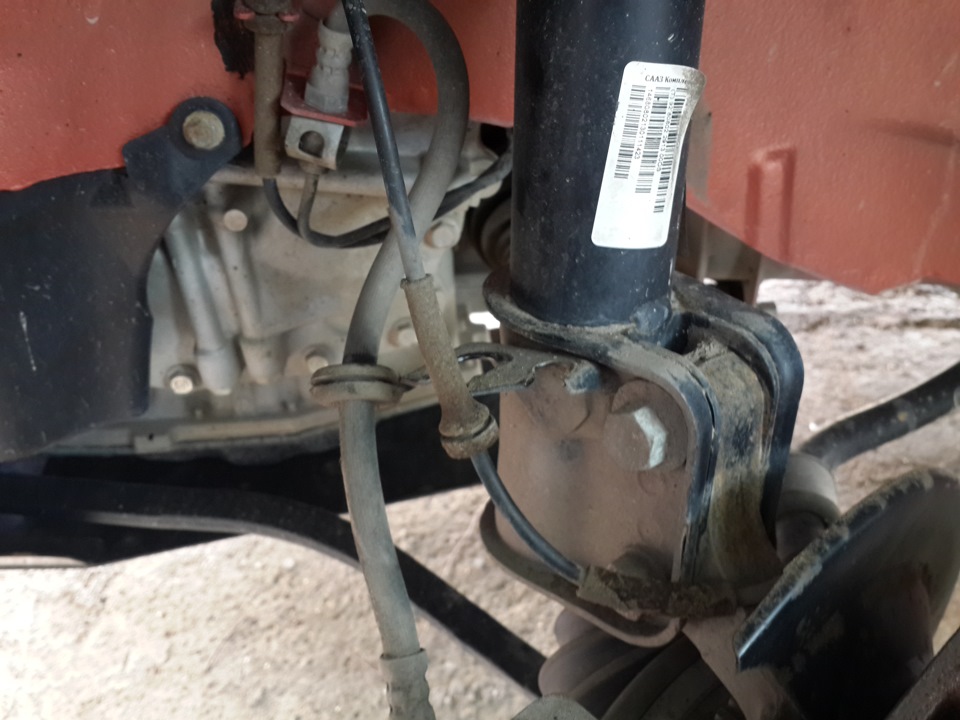

6. Выведите муфту тормозного шланга и провод датчика из держателя амортизаторной стойки.

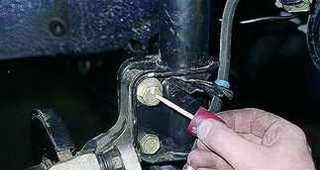

7. Зубилом или маркером пометьте расположение регулировочного болта относительно стойки.
Примечание:
При этом способе после сборки отклонение угла развала колеса от первоначального значения будет незначительным.

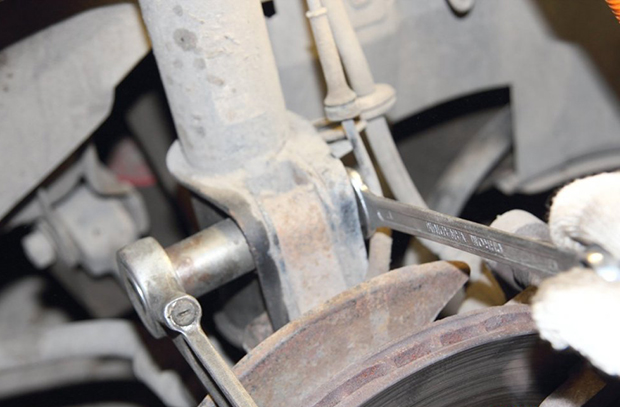

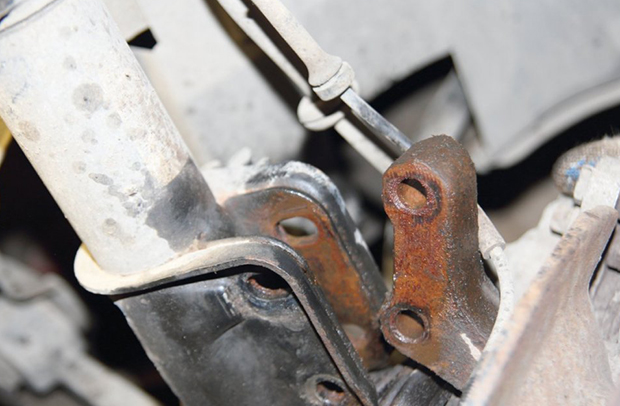

8. Головкой на 19 мм отверните гайки болтов крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом на 17 мм.

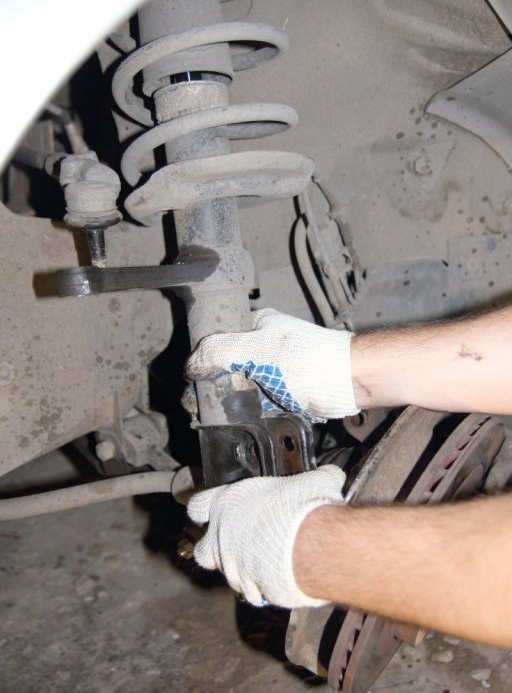

9. Снимите болты и выньте амортизаторную стойку.
Примечание:
Эксцентриковый верхний болт нужен для регулировки развала, поэтому не потеряйте с него шайбу, она часто приклеивается к стойке. Этот болт потом необходимо поставить на свое место, так что не перепутайте. Развал-схождение придется делать в любом случае, так что запоминать поворот эксцентрика вдоль оси – бессмысленно.

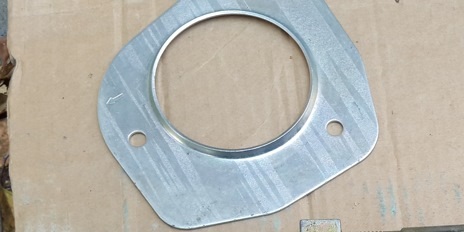

10. Снимите опорную пластину верхней опоры.
Примечание:

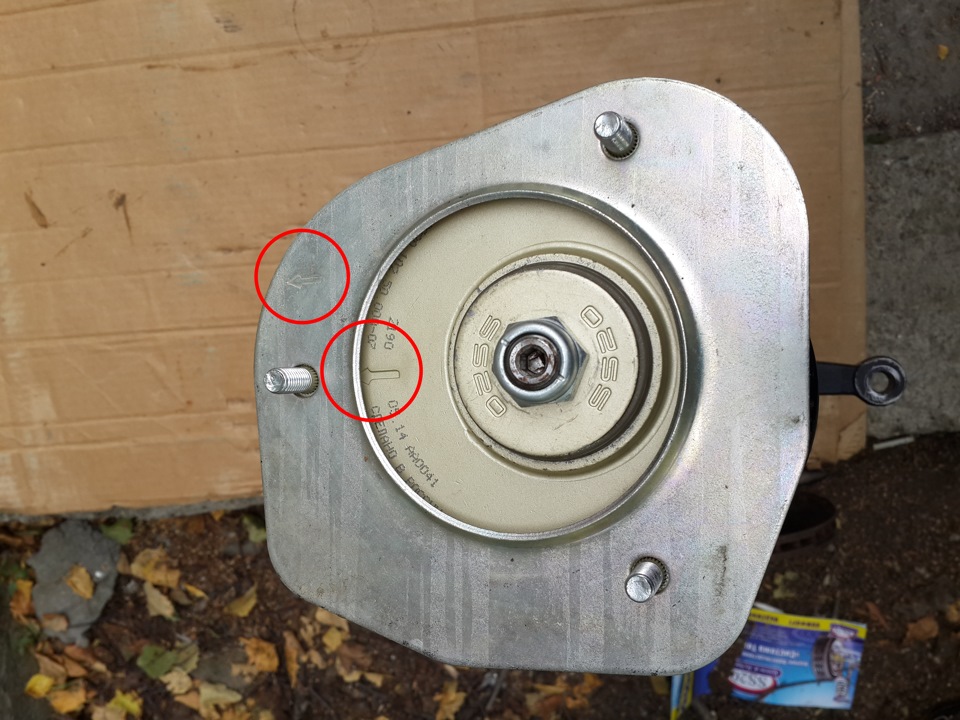

При последующей сборке опорная пластина должна быть строго ориентирована стрелкой к передней части автомобиля, также как и стрелка на верхней опоре стойки.
Разборка передней амортизаторной стойки

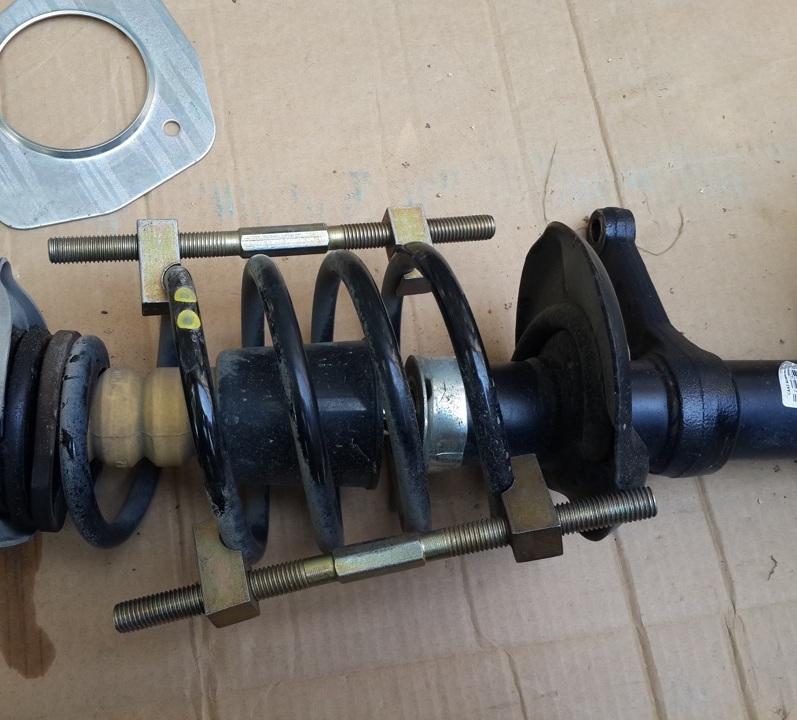

1. Установите две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.
Примечание:
При работе со сжатой пружиной следует соблюдать особую осторожность.
2. Равномерно вращая винты стяжек, сожмите пружину.

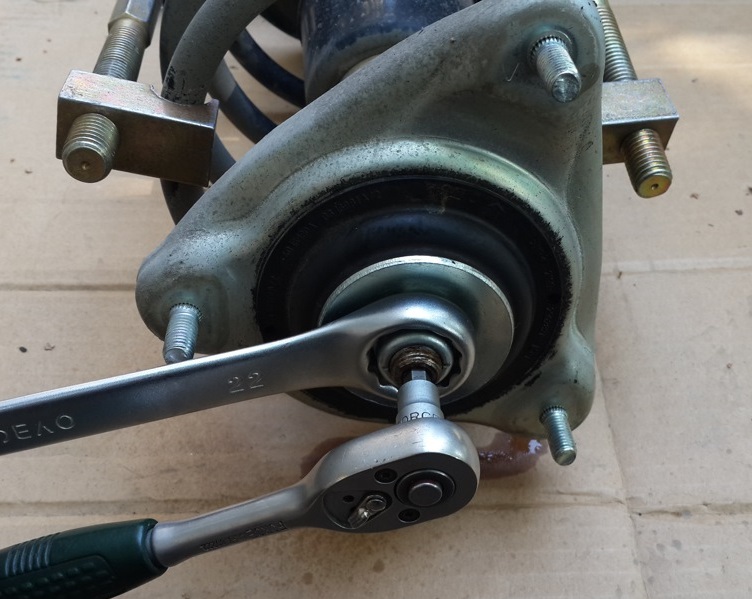

3. После того, как пружина перестанет давить на опорные чашки, ключом на 22 мм отверните гайку штока, удерживая шток от проворачивания шестигранным ключом на 6 мм.
4. Отвернув гайку, снимите ограничитель хода отбоя верхней опоры, а также опорный подшипник, опору и отбойник.

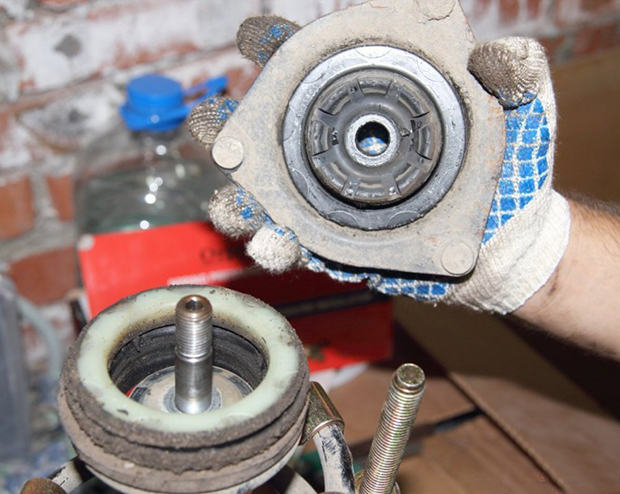

5. Разделите детали верхней опоры амортизаторной стойки для оценки их технического состояния.

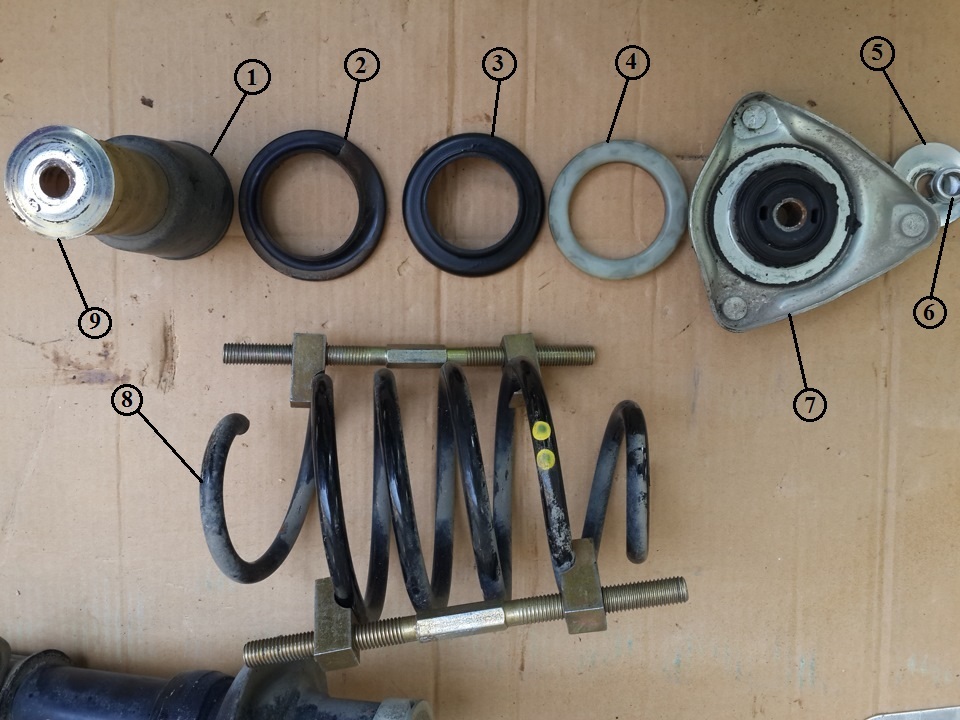

Детали амортизаторной стойки передней подвески в разобранном состоянии:
1 – буфер хода сжатия подвески с защитным чехлом;
2 – резиновая прокладка пружины;
3 – подшипник;
4 – металлическая втулка подшипника;
5 – ограничитель хода отбоя верхней опоры;
6 – гайка штока стойки;
7 – верхняя опора стойки;
8 – пружина со стяжками;
9 – ограничитель хода сжатия верхней опоры.
Примечание:
Если необходимо, разъедините буфер хода сжатия и защитный чехол.
Сборка передней амортизаторной стойки
1. Конструкция амортизаторной стойки такова, что шток амортизатора под действием разрежения несколько «уходит» в цилиндр, что не позволяет собрать узел. Поэтому перед сборкой полностью вытяните шток амортизатора и зафиксируйте его в этом положении червячным хомутом, предварительно обмотав шток под хомутом ветошью, чтобы не повредить поверхность штока.
2. Соберите и установите амортизаторную стойку в обратной последовательности. При этом отбортовку защитного чехла вставьте в кольцевую канавку буфера хода сжатия.
3. Пружину установите так, чтобы нижний виток пружины упирался в выступ нижней опоры стойки.
4. После затяжки гайки штока амортизатора снимите стяжки пружины и червячный хомут с ветошью.
5. Головку регулировочного болта верхнего крепления поворотного кулака к амортизаторной стойке устанавливаем в прежнее положение по ранее нанесенным меткам.
Примечание:
После установки амортизаторной стойки углы установки колес отрегулируйте на СТО.
