Снятие привода заслонки рециркуляции воздуха и вентилятора отопителя салона Volkswagen Passat B6 2005 - 2010

Инструмент:

  • Ключ с наконечником Torx (звездочка) T10
  • Ключ с наконечником Torx (звездочка) T15
  • Отвертка крестовая средняя
  • Отвертка плоская средняя

Детали и расходники:

  • Привод заслонки рециркуляции (VAG 3C0907511 B) (при необходимости замены)
  • Привод заслонки входа воздуха (VAG 3C0907511 D) (при необходимости замены)
  • Привод заслонки рециркуляции/входа воздуха (VAG 3C0907511 Q) (при необходимости замены)
  • Вентилятор (VAG 3C1820015 M / E / P / AA)

Примечания:

Усиление шума в работе вентилятора салона с годами, свойственно поколению Passat B6. Вариантами решения данной проблемы являются замена либо чистка вентилятора. Кроме того, в данной статье также демонстрируется снятие привода заслонки системы рециркуляции для ремонта или замены, который также может начать шуметь со временем.

В автомобилях Passat B6, установлено несколько приводов в системе вентиляции (6 или 7, в зависимости от исполнения). Все они по исполнению привода детали одинаковы, но отличаются вставленным снаружи рычагом и в названии запчасти последней буквой.

В электронных программах, приводы заслонки рециркуляции и заслонки приточного воздуха обозначаются как V113 (3C0 907 511 B, либо H) и V71 (3C0 907 511 D, либо А). Физически они установлены рядом и накрыты одним кожухом. Для послерестайлинговых моделей эти два узла объединили под кодом V425 (3C0 907 511 Q, либо А). Все вместе обычно именуется "Приводом рециркуляции воздуха".

1. Чтобы получить доступ к заслонке рециркуляции и ее приводу, а также вентилятору отопителя, необходимо снять перчаточный ящик. Первоначально, снимите верхнюю декоративную панель в ногах переднего пассажира, открутив два пластиковых болта.

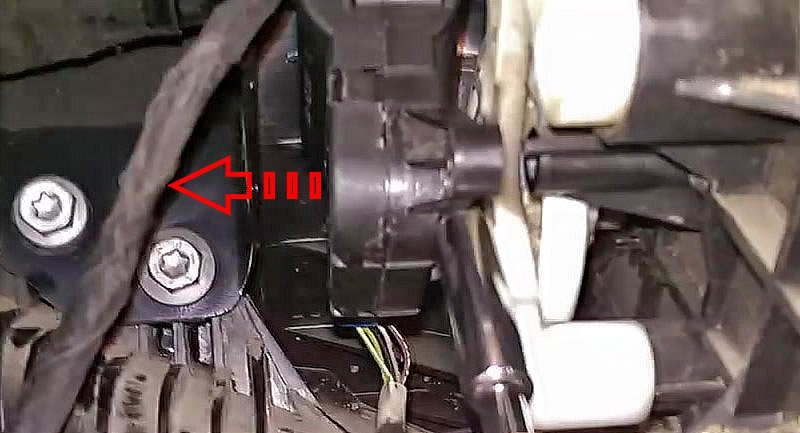

Расположение болтов крепления верхней декоративной панели в ногах переднего пассажира Volkswagen Passat B6 2005-2010

Примечание:

Перед проведением дальнейших работ, следует отключить клемму "минус" от аккумуляторной батареи.

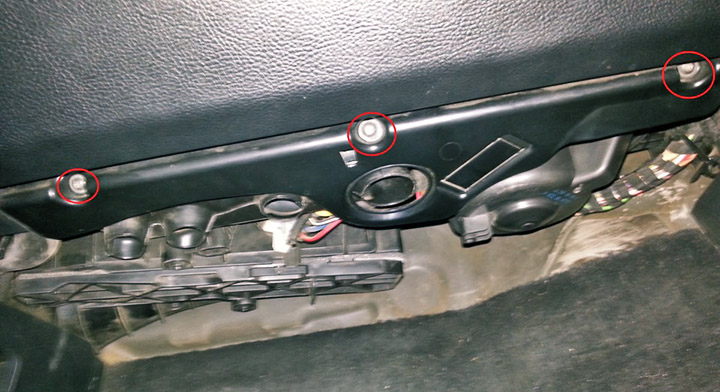

2. Открутите три винта внизу под вещевым ящиком.

Винты под вещевым ящиком (бардачком) Volkswagen Passat B6 2005-2010

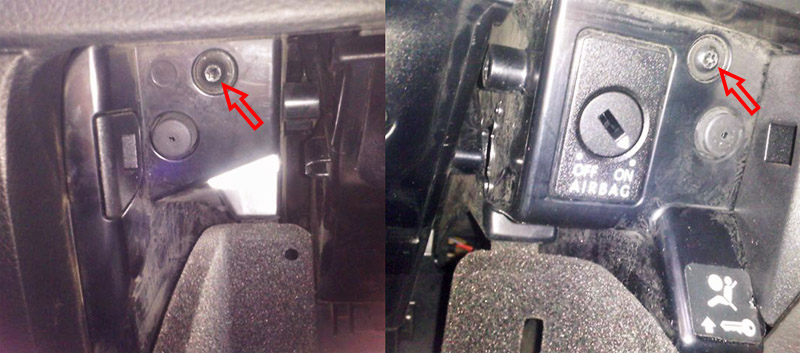

3. Откройте крышку вещевого ящика и открутите два винта с двух сторон.

Винты по сторонам внутри вещевого ящика Volkswagen Passat B6 2005-2010

4. А также два винта по центру вещевого ящика.

Винты по центру вещевого ящика Volkswagen Passat B6 2005-2010

5. Отсоедините вещевой ящик подергав его вперед-назад. Будьте аккуратны, к ящику подключены несколько проводов, не оборвите их. Отключать их нет необходимости, просто положите его на пол. Привод заслонки расположен вверху примерно по центру открывшегося пространства.

Расположение привода заслонки рециркуляции воздуха Volkswagen Passat B6 2005-2010

6. Открутите две пластиковые гайки удерживающие электронный блок климат-контроля.

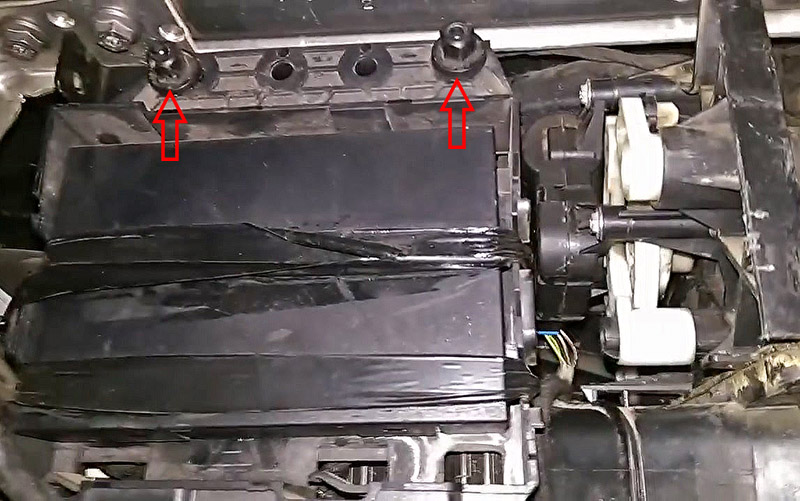

Гайки крепящие ЭБУ за вещевым ящиком Volkswagen Passat B6 2005-2010

7. Снимите ЭБУ с направляющих и отведите его в сторону. Далее, необходимо либо открепить две защелки, которые удерживают электродвигатель привода заслонки, либо выкрутить два шурупа, выполняющие ту же функцию (крепление выполняется в разных вариантах).

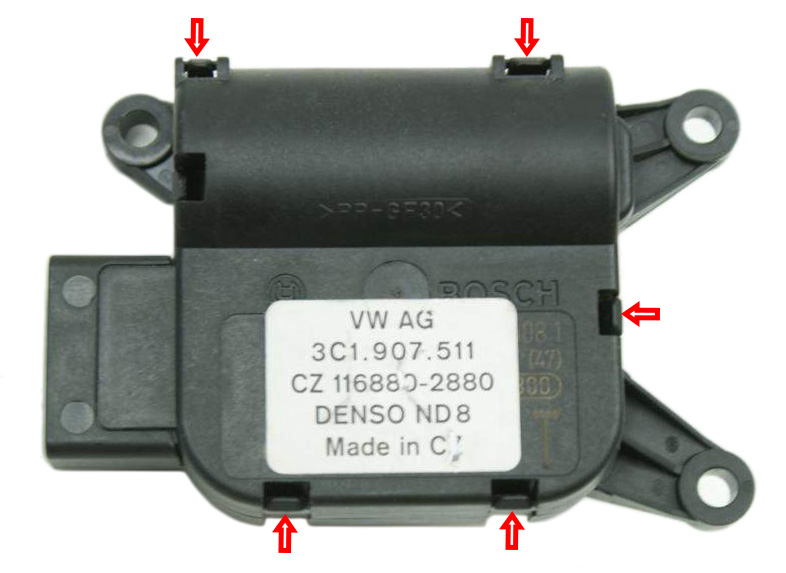

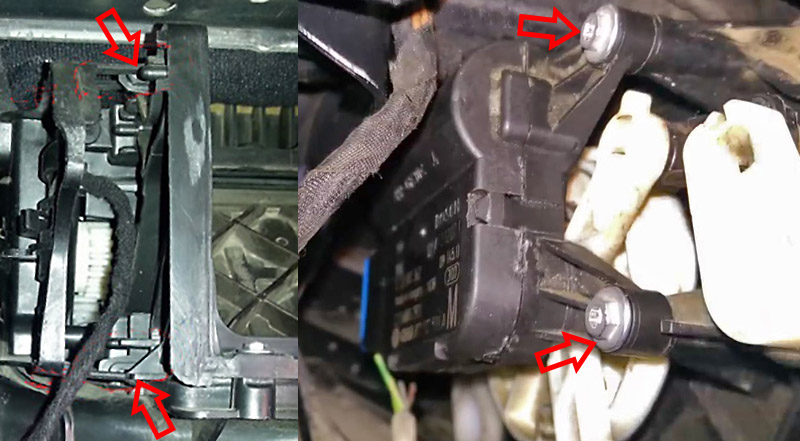

Защелки иили шурупы крепления привода заслонки рециркуляции воздуха Volkswagen Passat B6 2005-2010

Крепления привода заслонки в виде защелок и шурупов

8. Снимите привод заслонки сдвинув его с направляющих влево (можно поддеть плоской отверткой).

Снятие привода заслонки рециркуляции воздуха Volkswagen Passat B6 2005-2010

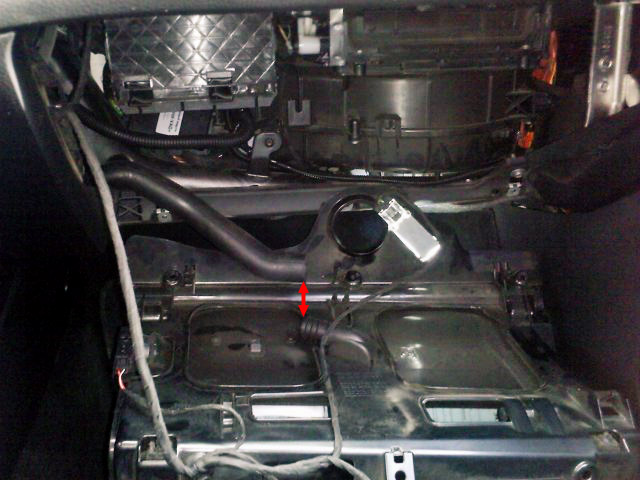

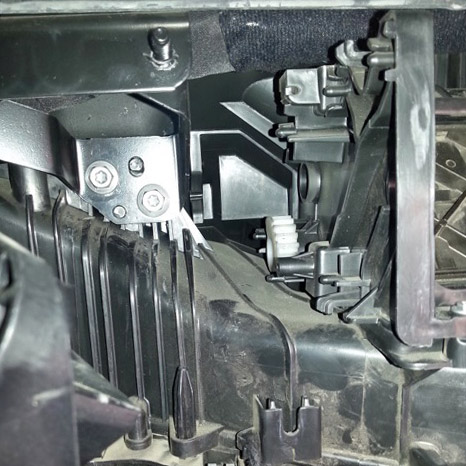

Пространство после снятия блока климат-контроля и привода заслонки рециркуляции воздуха Volkswagen Passat B6 2005-2010

Пространство после снятия блока климат-контроля и привода заслонки рециркуляции

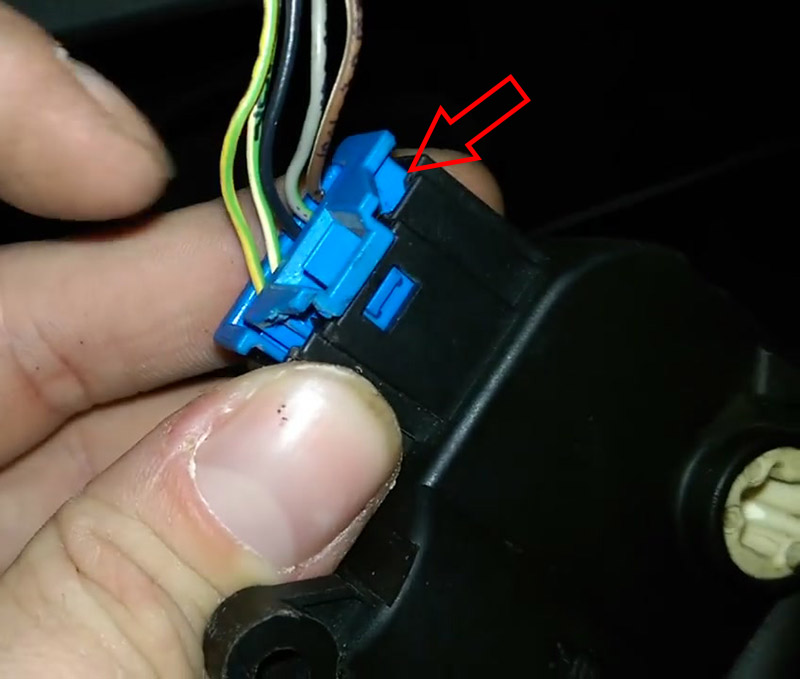

9. Отключите клемму с проводами от привода.

Клемма кривода заслонки приточной вентиляции (рециркуляции) Volkswagen Passat B6 2005-2010

10. Замените привод заслонки новым либо прочистите и смажьте его как описано в этой статье.

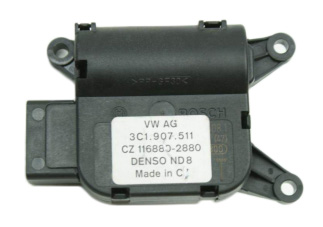

Привод заслонки притока воздуха и рециркуляции Volkswagen Passat B6 2005-2010

Новый привод заслонок управления вентиляцией салона VW Passat B6

11. Корпус вентилятора отопителя находится в глубине ниши ног пассажира.

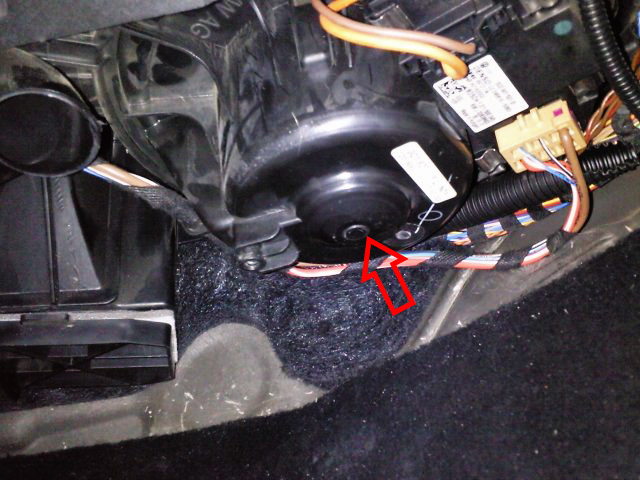

Расположение корпуса вентилятора отопителя Volkswagen Passat B6 2005-2010

12. Чтобы его снять вместе с вентилятором, необходимо прижать и раскрепить пластиковую защелку.

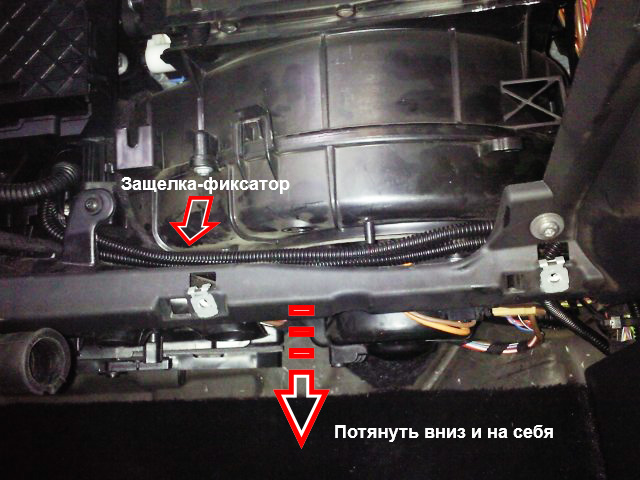

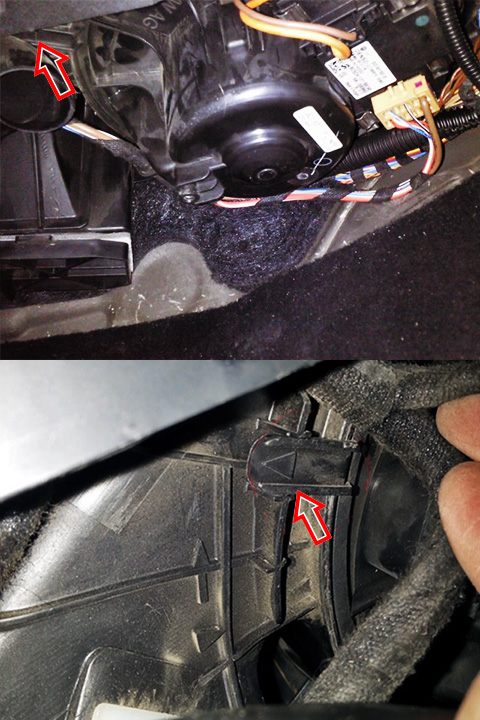

Расположение защелки, удерживающей корпус вентилятора отопителя Volkswagen Passat B6 2005-2010

13. Освободив зажим, слегка оттяните вниз пластиковую перекладину, проверните корпус вентилятора против часовой стрелки и снимите его.

Схема отжимки деталей удерживающих корпус вентилятора отопителя Volkswagen Passat B6 2005-2010

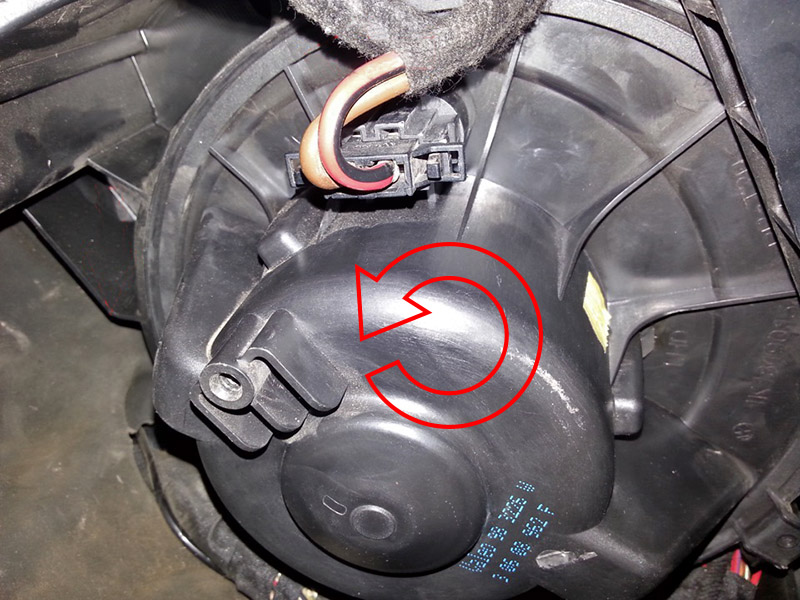

Выкручивание часовой стрелки корпуса вентилятора отопителя против Volkswagen Passat B6 2005-2010

14. Сняв корпус вентилятора, отключите от него клемму с проводами питания и управления.

Клемма с проводами питания и управления вентилятором отопителя Volkswagen Passat B6 2005-2010

15. Замените на новый, либо разберите и очистите вентилятор отопителя как описано в этой статье.

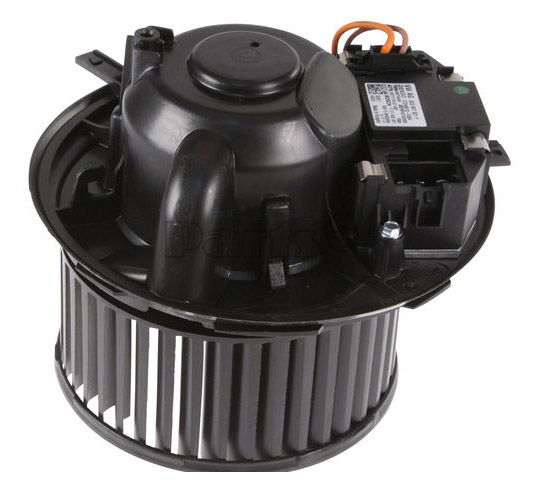

Новый вентилятор отопителя VAG 3C1820015 Volkswagen Passat B6 2005-2010

Новый вентилятор отопителя

16.  Соберите все детали в обратной последовательности. Обратите при сборке внимание, что трубки подачи воздуха должны войти в друг в друга.

Совпадение воздушных трубок при сборке системы вентиляции Volkswagen Passat B6 2005-2010

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта
