Снятие, ремонт, замена, установка генератора переменного тока Renault Logan 2004-2015 Бензин

Инструменты:

• Гаечный ключ рожковый 10 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Динамометрический ключ
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Мультиметр (омметр)
• Линейка

Детали и расходники:

• Генератор
• Регулятор напряжения генератора в сборе со щеточным узлом
• Выпрямительный блок генератора

Примечания:

На данном генераторе, в гаражных условиях, возможна замена только регулятора напряжения в сборе со щеточным узлом и выпрямительного блока. При обнаружении неисправности других деталей, следует заменить генератор в сборе или обратиться в специализированный центр по ремонту таких деталей.

В данном примере описывается процесс снятия и ремонта генератора на автомобиле с наиболее полной комплектацией, как самый сложный и трудоемкий вариант.

Снятие генератора

1. Снимаем клемму с "минуса" аккумуляторной батареи.

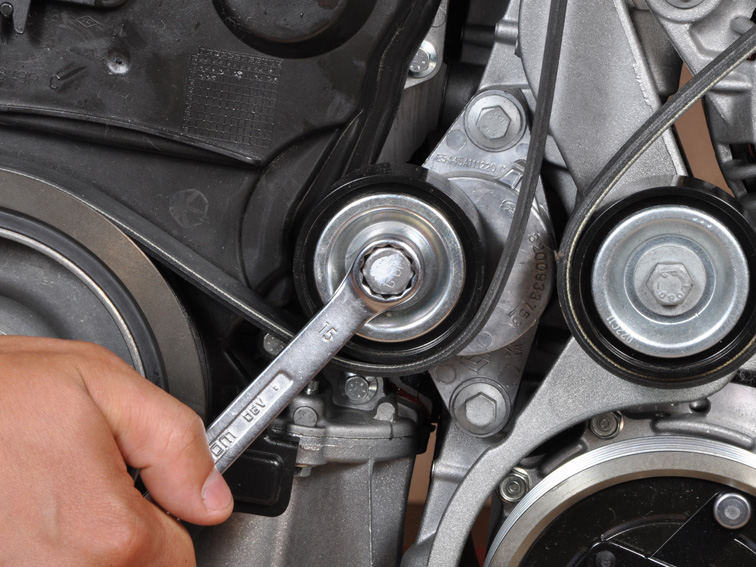

2. Снимаем ремень привода вспомогательных агрегатов, с подробной инструкцией можно ознакомиться здесь.

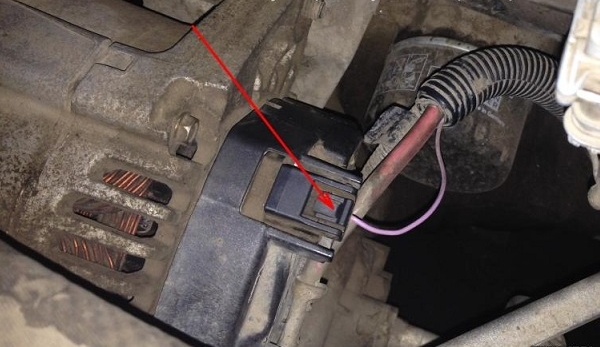

3. Разжав отверткой фиксаторы, отсоединяем колодку жгута проводов от генератора.

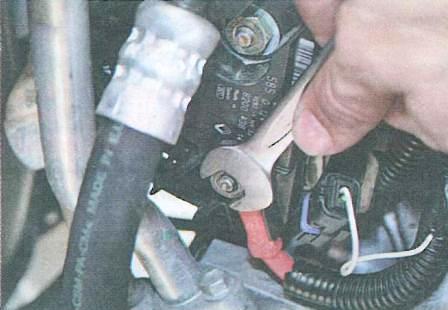

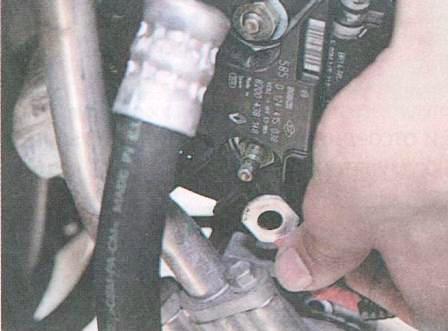

4. Отворачиваем и снимаем гайку крепления наконечника провода на генераторе.

5. Снимаем провод.

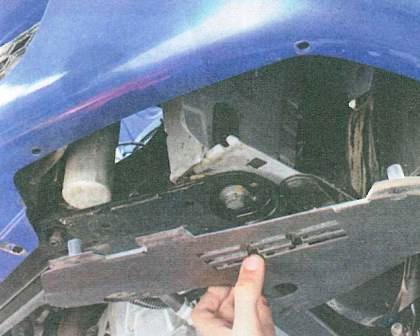

6. Снимаем нижние части переднего брызговика двигателя, как описано здесь.

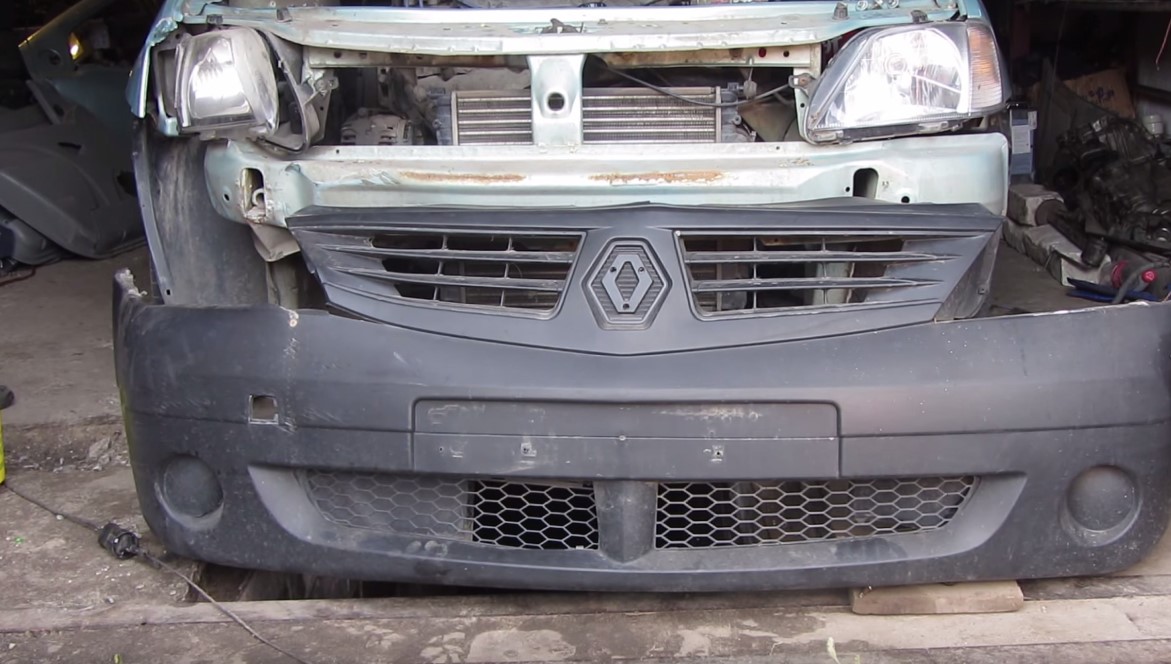

7. Снимаем передний бампер в сборе с облицовкой радиатора, как описано здесь.

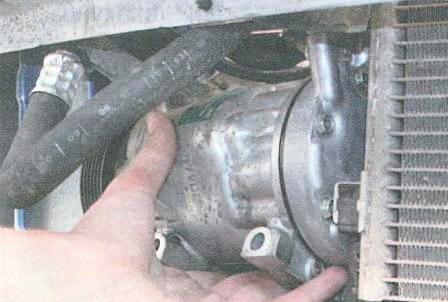

8. Выкручиваем болты крепления компрессора кондиционера и очень аккуратно смещаем его в сторону (не нужно отсоединять трубопроводы от компрессора).

9. Выкручиваем болты крепления насоса гидроусилителя рулевого управления (шланг и трубопровод не отсоединяем).

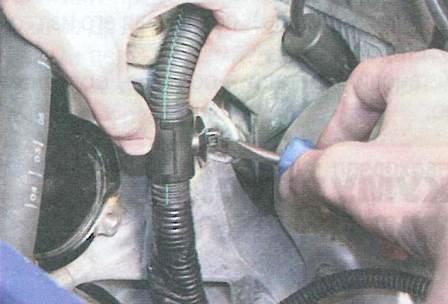

10. Отверткой поддеваем и снимаем держатель жгута проводов от кронштейна навесного оборудования.

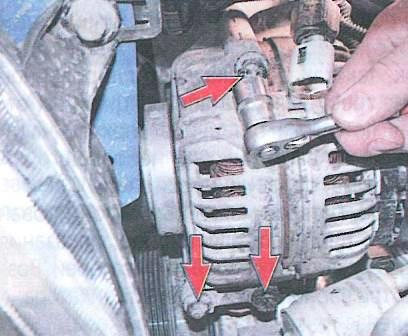

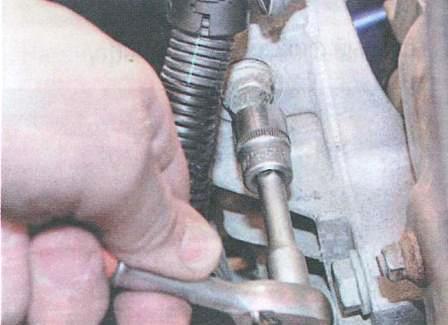

11. Выкручиваем три болта крепления генератора.

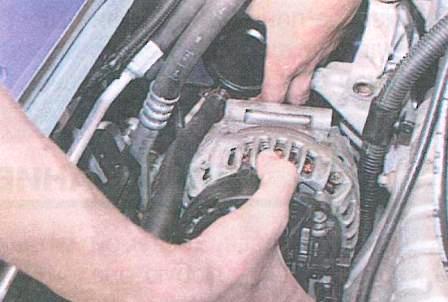

12. Сместив в сторону насос гидроусилителя рулевого управления, достаем генератор.

Примечание:

Во время установки генератора, болты его крепления необходимо затягивать моментом 21 Нм.

Ремонт генератора

1. Выкручиваем винт крепления задней крышки генератора.

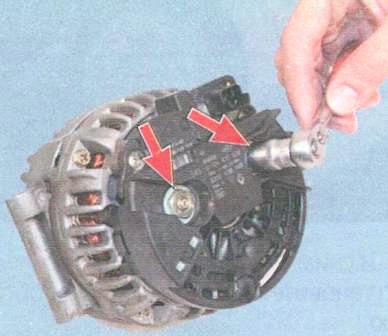

2. Далее нужно отвернуть две гайки крепления задней крышки генератора.

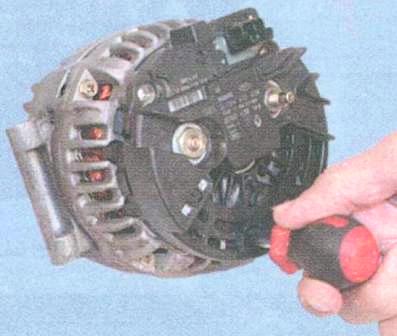

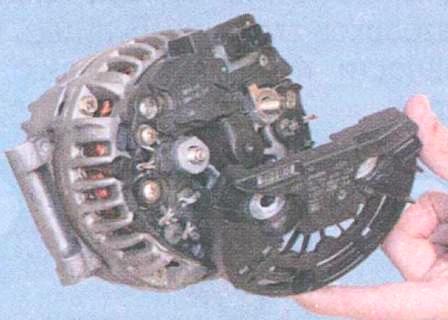

3. Снимаем заднюю крышку генератора.

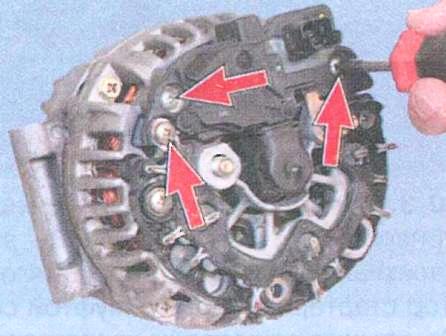

4. Выкручиваем три винта крепления регулятора напряжения.

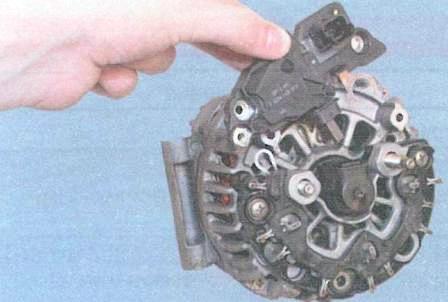

5. Снимаем регулятор напряжения.

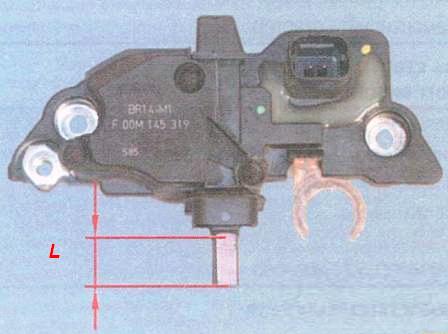

6. Замеряем расстояние, на которое выступают щетки из щеткодержателя, проверяем насколько легко они могут перемещаться. Если расстояние меньше 5 мм, щеткодержатель, в сборе с регулятором напряжения, необходимо заменить новым.

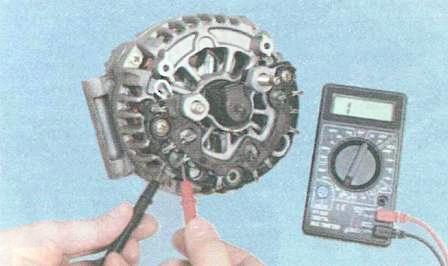

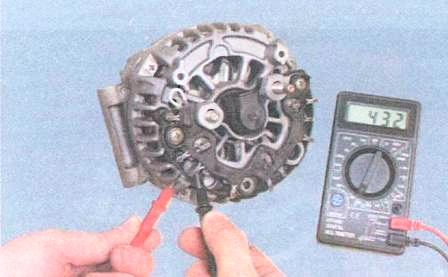

7. Проводим проверку сопротивления обмотки ротора. Для этого используем мультиметр, подключенный щупами к контактным кольцам. Если прибор показывает величину сопротивления, которая стремится к бесконечности — это свидетельствует об обрыве в обмотке. В случае обнаружения поломки, заменяем ротор или генератор в сборе.

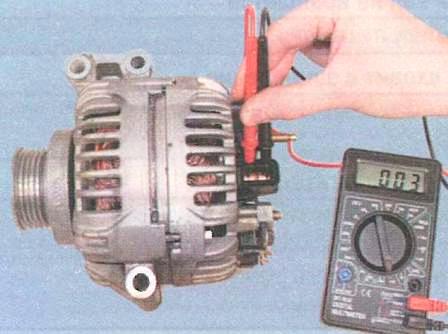

8. Проверяем диоды выпрямительного блока. Для этого подсоединяем один щуп к "массе" выпрямительного блока, а другой к диодному выводу.

9. Затем меняем щупы местами. Диоды должны пропускать ток только в одном направлении. Если ток проходит в обе стороны, значит диод неисправен. В этом случае заменяем выпрямительный блок или генератор в сборе.

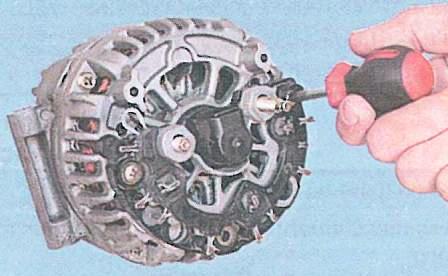

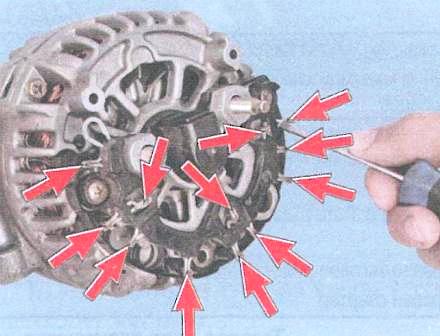

10. Чтобы снять выпрямительный блок, отверткой разжимаем двенадцать контактов.

11. Выкручиваем два винта крепления выпрямительного блока и снимаем его с генератора.

12. Сборка и установка генератора производится в обратной последовательности. Во время сборки заменяем все неисправные и поврежденные детали.
