Снятие рычага и замена сайлент-блока Lada Granta

Инструмент:

Домкрат или канавный подъемник
Ключ гаечный рожковой на 19 мм
Гаечный ключ рожковый на 24 мм
Гаечный ключ накидной прямой на 17 мм - 2 шт.
Гаечный ключ накидной прямой на 19 мм - 2 шт.
Гаечный ключ накидной изогнутый на 24 мм
Съемник шаровой опоры
Вороток под торцевую насадку
Насадка на вороток Torx E12
Противооткатный брус (башмак) - 2 шт.
Выколотка
Молоток большой
Слесарные тиски
Зубило

Детали и расходники:

Сайлент-блок рычага передней подвески - 4 шт.
Мыльный раствор

Примечания:

Рычаг снимайте с автомобиля для его замены или замены сайлент-блоков рычага. Работы по снятию левого и правого рычагов передней подвески аналогичны.
Работу проводите на смотровой канаве или эстакаде.

Снятие рычага передней подвески

1. Отсоедините шаровую опору от рычага, как описано в этой статье.

Откручивание винтов крепления шаровой опоры к поворотному кулаку Лада Гранта (ВАЗ 2190)

2. Отверните гайку крепления растяжки к рычагу передней подвески и снимите шайбу, как описано здесь.

Откручивание гайки крепления растяжки к рычагу передней подвески Лада Гранта (ВАЗ 2190)

3. Отверните гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу и выньте болт, как описано в этой статье.

Снятие болта стойки крепления стабилизатора поперечной устойчивости к рычагу Лада Гранта (ВАЗ 2190)

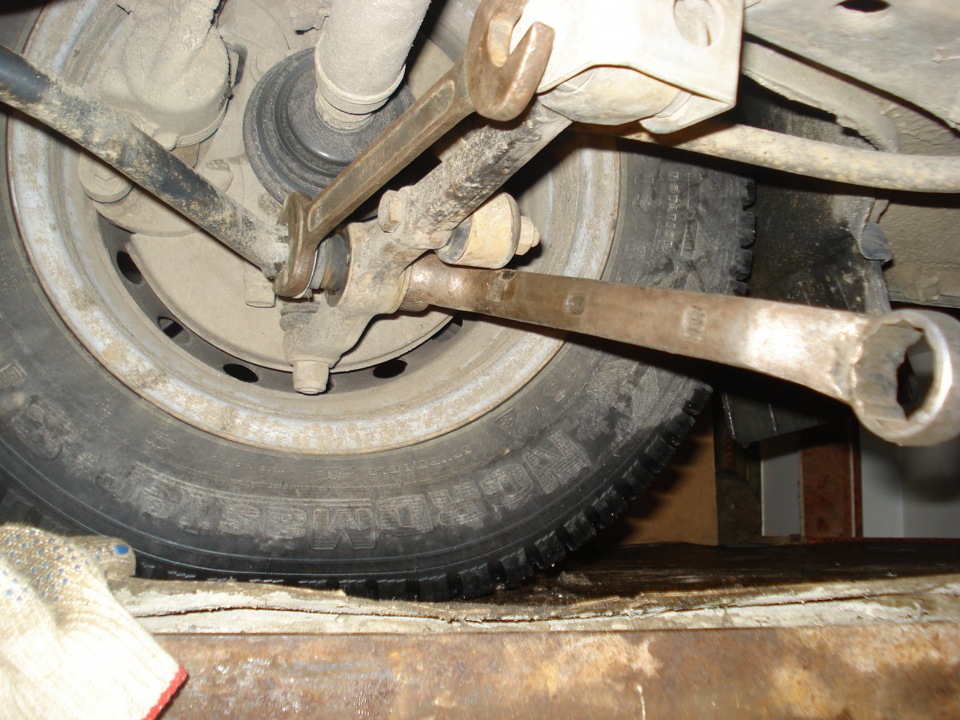

4. Двумя накидными ключами на 19 мм отверните гайку болта крепления рычага к кузову.

Откручивание гайки болта крепления рычага передней подвески к кузову Лада Гранта (ВАЗ 2190)

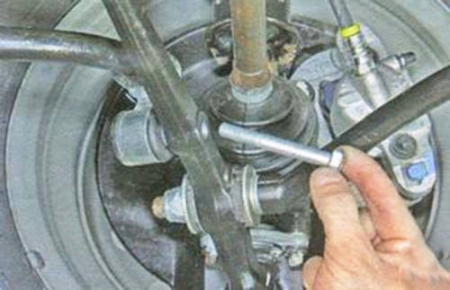

5. Выколоткой из мягкого металла выбейте и достаньте болт, а затем выведите рычаг из кронштейна и снимите его.

Снятие рычага передней подвески Лада Гранта (ВАЗ 2190)

Замена сайлент-блока рычага передней подвески

1. Установите рычаг из сайлент-блоком в тиски и с помощью насадок выпрессуйте его из рычага подвески.

Выпрессовка сайлент-блока из рычага передней подвески Лада Гранта (ВАЗ 2190)

2. Новый сайлент-блок перед запрессовкой смачите мыльным раствором.

3. Сайлент-блок растяжки сбейте зубилом с двух сторон рычага.

Сбивание зубилом сайлент-блока растяжки с рычага передней подвески Лада Гранта (ВАЗ 2190)

4. Новые сайлент-блоки предварительно запрессуйте в тисках и окончательно допрессуйте, нанося удары по выколотке диаметром 8 мм через три окна в слое резины.

Запрессовка нового сайлент-блока в рычаг передней подвески Лада Гранта (ВАЗ 2190)

Окончательная допрессовка выколоткой сайлент-блока рычага передней подвески Лада Гранта (ВАЗ 2190)

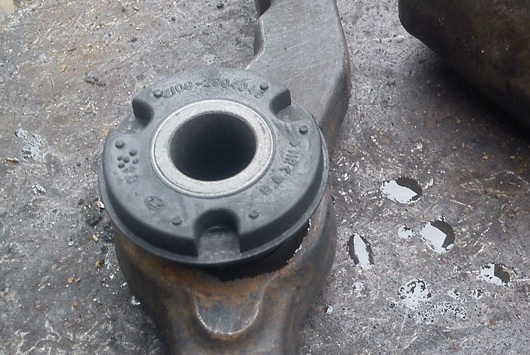

Окна для окончательной запрессовки сайлент-блока в рычаг передней подвески Лада Гранта (ВАЗ 2190)

5. Установите рычаг в обратной последовательности. Затяжку резьбовых соединений резинометаллических шарниров проводите после убирания домкрата или канавного подъемника.
