Снятие стартера с автомобиля ГАЗ 31105 "Волга"

Инструменты:

• гаечный ключ рожковый 13 мм
• вороток под торцевую насадку 3/4"
• насадка на вороток 14 мм
• удлинитель воротка 3/4"
• карданный шарнир воротка 3/4"

Примечания:
Работу по снятию стартера с автомобиля Волга ГАЗ 31105 удобнее выполнять на смотровой канаве или эстакаде.

Для наглядности операции показаны со снятым впускным трубопроводом.

Снятие стартера с автомобиля ГАЗ 31105 "Волга"

1. Снимаем клемму провода с «минусового» вывода аккумуляторной батареи.
Снимаем бачок омывателя ветрового стекла.

2. Сдвинув изолирующий резиновый колпачок с вывода стартера ключом «на 8» отворачиваем гайку крепления наконечника (управляющего) провода тягового реле стартера, отсоединяем наконечник провода.

3. Сдвинув изолирующий колпачок ключом «на 13» отворачиваем гайку крепления наконечника провода подвода питания от аккумуляторной батареи, и отсоединяем наконечник провода.

4. Со стороны днища автомобиля головкой «на 14» отворачиваем два болта крепления стартера Волга.

5. При отсутствии смотровой канавы или эстакады болты можно отвернуть рожковым ключом из моторного отсека, но это неудобно.

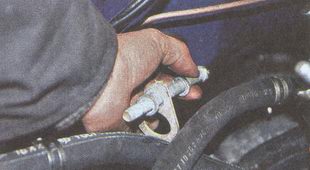

6. На некоторых автомобилях Волга ГАЗ 31105 на верхний болт крепления стартера может быть надет рым.

7. Чтобы вынуть стартер, для удобства можно снять электромагнитный клапан отопителя либо отсоединить кран отопителя от брызговика и отодвинуть кран в сторону.

8. Снимаем стартер с автомобиля ГАЗ 31105 "Волга".

9. Устанавливаем на автомобиль Волга ГАЗ 31105 стартер в обратной последовательности.
