Снятие топливного бака в автомобиле Ford Focus 2

Инструменты:

  • Отвертка плоская средняя
  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую насадку с удлинителем
  • Насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Домкрат 2 шт.
  • Плоскогубцы

Детали и расходники:

  • Бензин
  • Емкость для слития топлива
  • Ветошь
  • Хомут крепления соединительного шланга наливной трубы

Примечания:

Топливный бак снимаем для его промывки или замены.

Работу выполняем на смотровой канаве или эстакаде, лучше при пустом баке.

Поскольку топливный бак довольно тяжелый и имеет неудобную для удерживания форму, рекомендуется снимать его вместе с помощником.

1. Отсоединяем провод от клеммы «минус» аккумуляторной батареи.

Отсоединяем провод от клеммы «минус» аккумуляторной батареи Ford Focus 2

2. Сбрасываем давление в системе питания, как описано здесь. Запускаем мотор и ждем, когда он заглохнет (должен кончиться бензин в топливной системе).

Снимаем предохранитель для сброса давления в системе питания Ford Focus 2

Примечание:

Чтобы удалить остатки топлива после отсоединения от патрубка бака соединительного шланга наливной трубы, откачайте топливо через открывшееся отверстие в баке.

3. С помощью плоскогубцев откручиваем винт крепления алюминиевой защиты.

Винт крепления алюминиевой защиты топливного бака Ford Focus 2

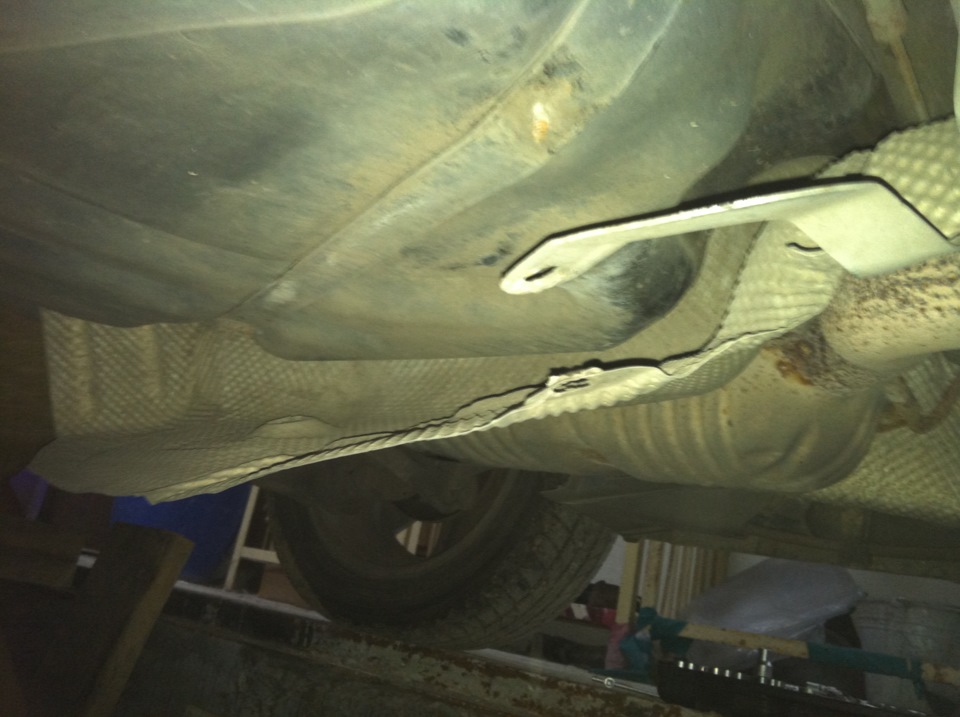

4. Головкой «на 10» отворачиваем две гайки крепления теплозащитного экрана к топливному баку и две гайки пластины крепления теплозащитных экранов к днищу кузова. Отогнув теплозащитный экран, отводим его от топливного бака.

Откручиваем гайки крепления теплозащитного экрана и отгинаем его от топливного бака Ford Focus 2

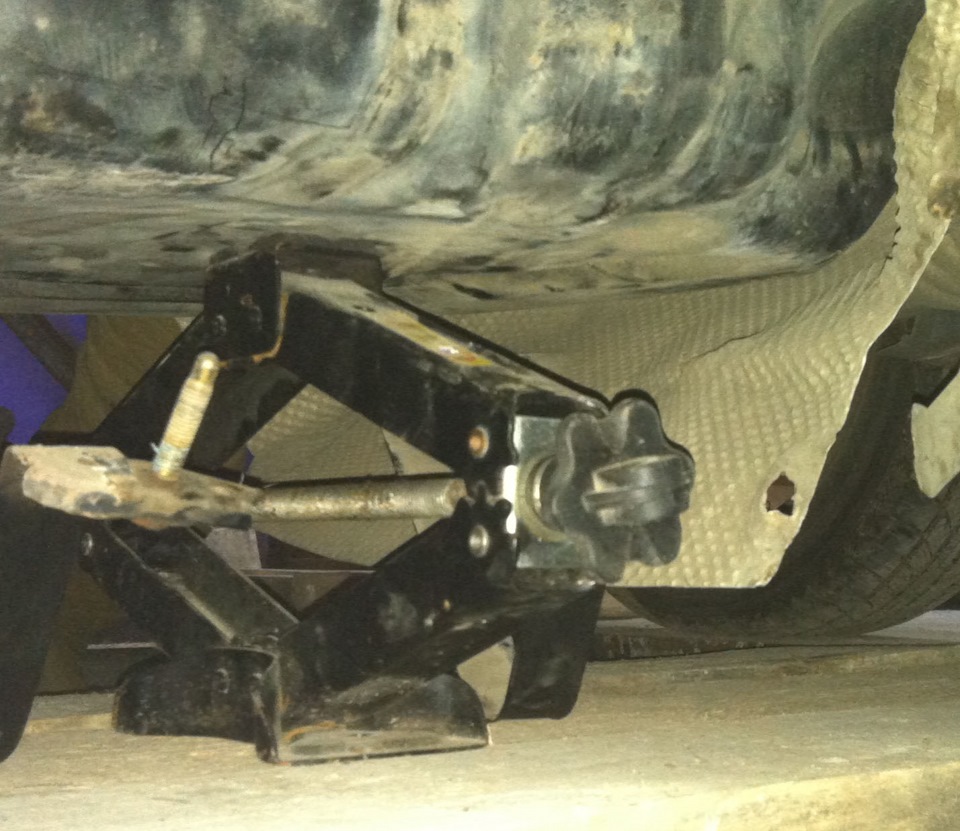

5. Подставляем под бензобак домкрат и не спеша поднимаем. Это делается для того, чтобы в процессе ремонта бак не упал на вас.

Подставляем домкрат под бензобак Ford Focus 2

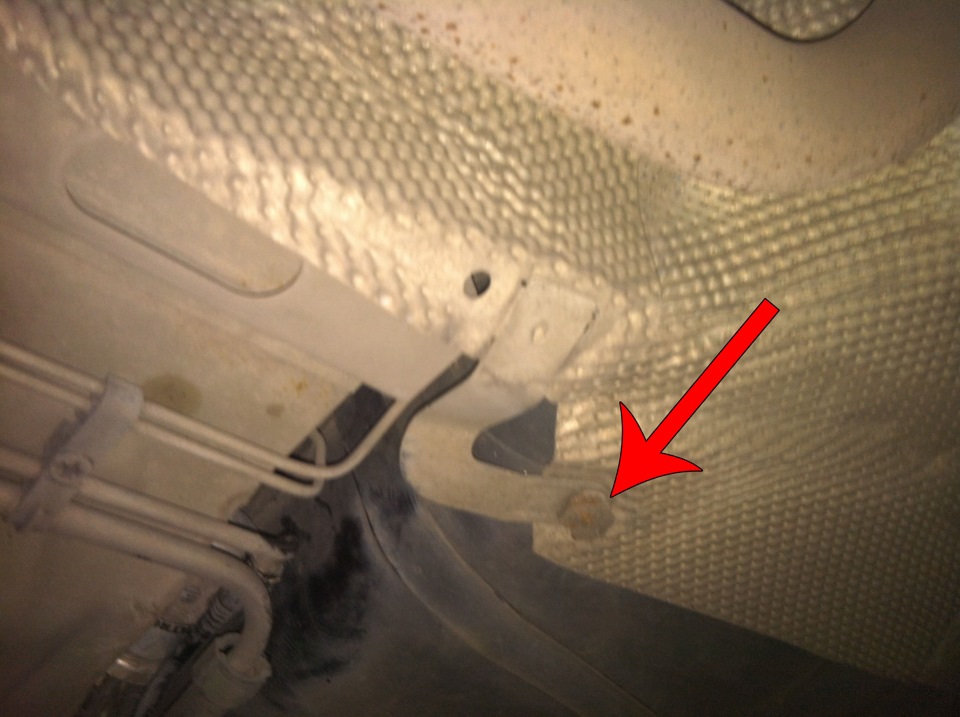

6. Головкой «на 13» с удлинителем отворачиваем один болт переднего крепления хомутов, прижимающих топливный бак к днищу кузова, и два болта заднего крепления хомутов, которые держат топливный бак.

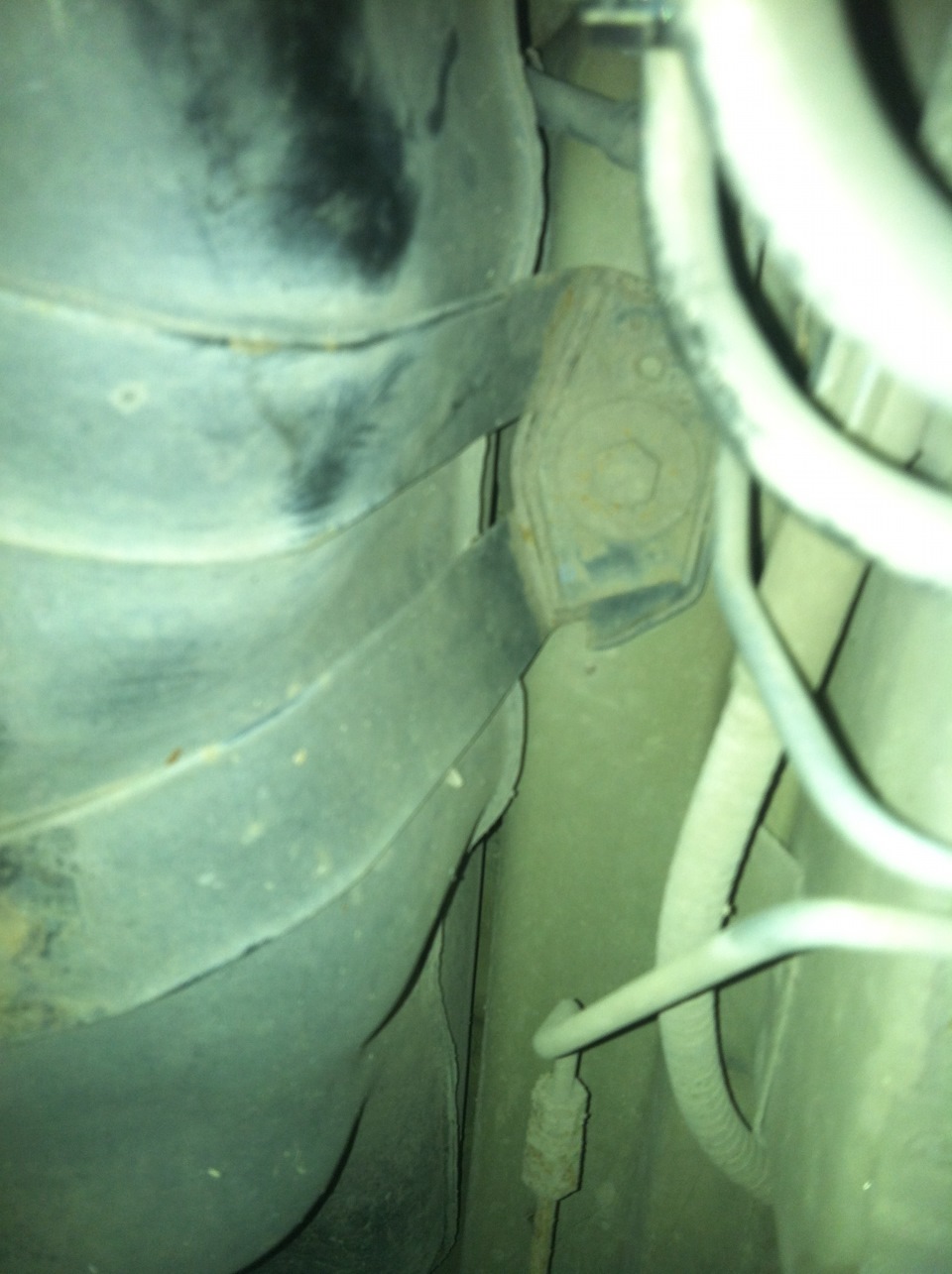

Отворачиваем болт переднего крепления хомутов, прижимающих топливный бак к днищу кузова Ford Focus 2Отворачиваем болты заднего крепления хомутов, прижимающих топливный бак к днищу кузова Ford Focus 2

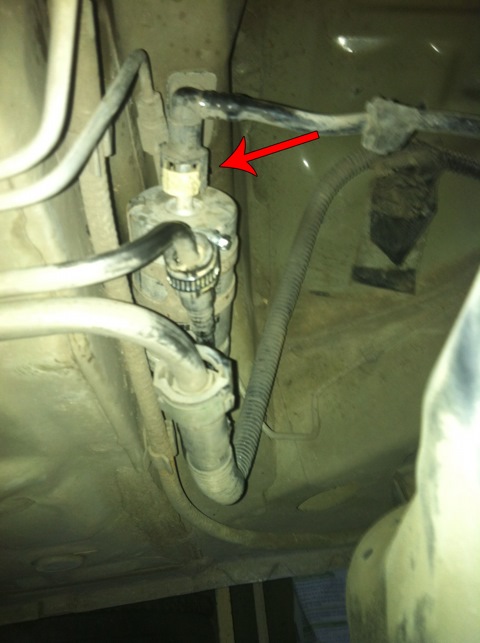

7. Отсоединяем шланг питания от топливного фильтра.

Отсоединение шланга питания от топливного фильтра Ford Focus 2

Примечание:

В процессе снятия может потечь бензин, приблизительно полстакана.

8. Используя плоскую отвертку, ослабляем затяжной винт хомута, после чего снимаем шланги, показанные на фото, так как с другого конца очень трудно их потом обратно ставить.

Снимаем шланги, указанные на фото с автомобиля Ford Focus 2

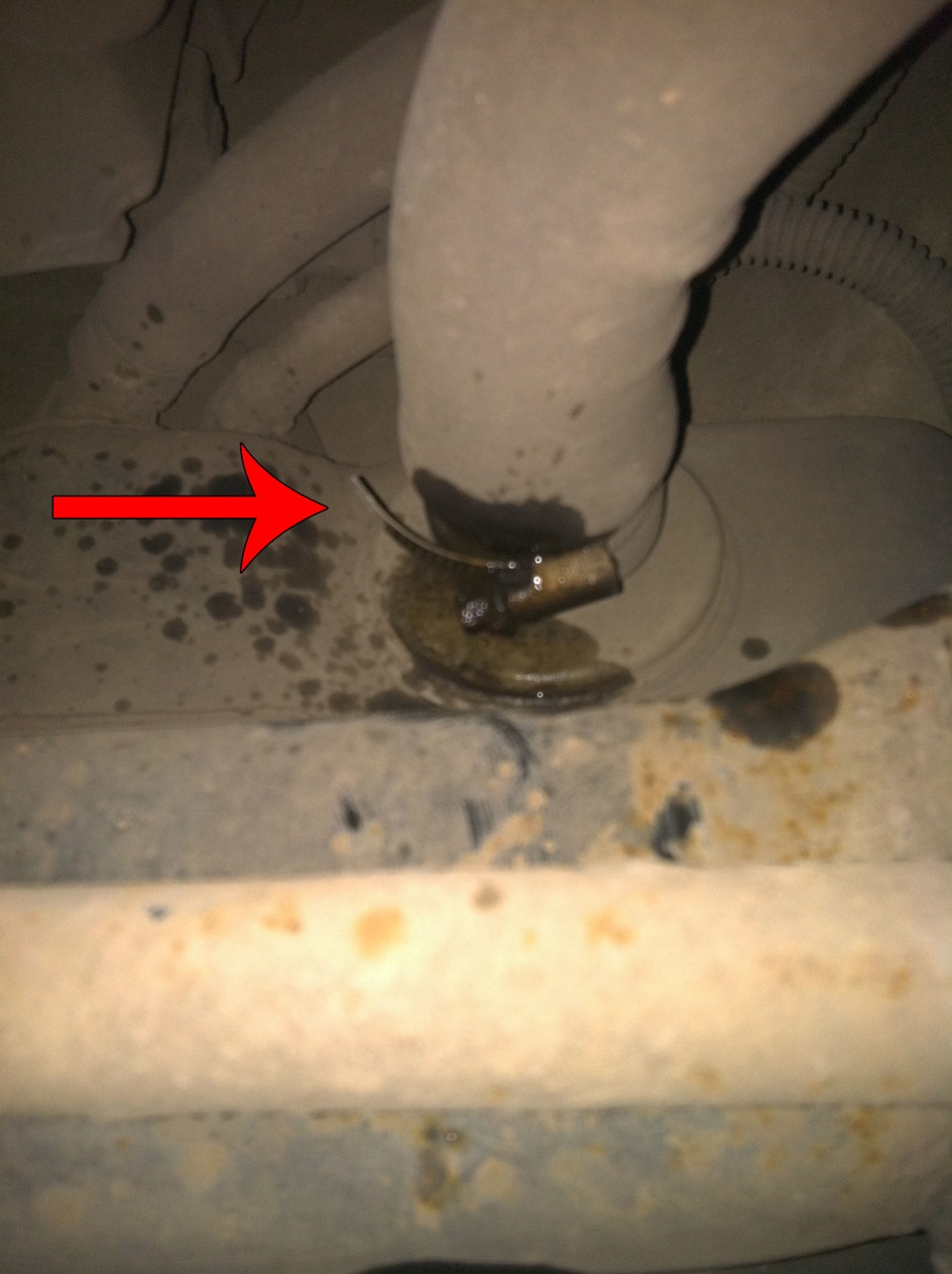

9. Ослабляем хомут крепления и отсоединяем от патрубка, расположенного на топливном баке, шланг наливной трубы. Снимаем со шланга хомут.

Отсоединяем от патрубка шланг наливной трубы Ford Focus 2

Примечание:

Хомут крепления соединительного шланга наливной трубы к патрубку топливного бака одноразовый, при разгерметизации соединения заменяйте его новым.

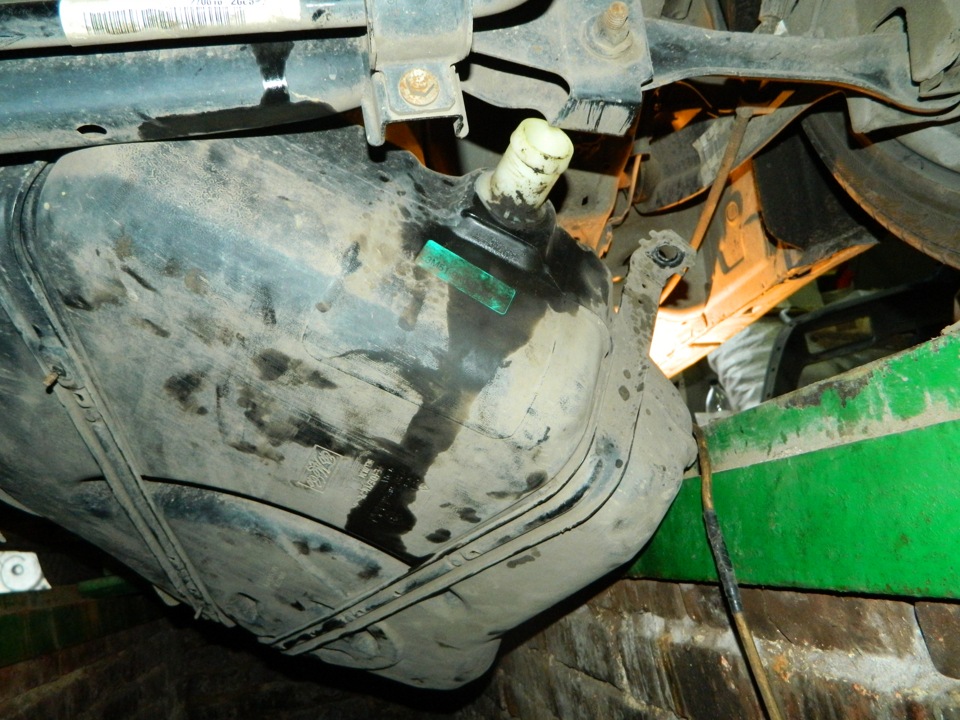

10. Начинаем неспеша приспускать домкрат, но не до конца, так как можно порвать проводку. Снимаем патрубок на бензобаке.

Снимаем патрубок на бензобаке Ford Focus 2

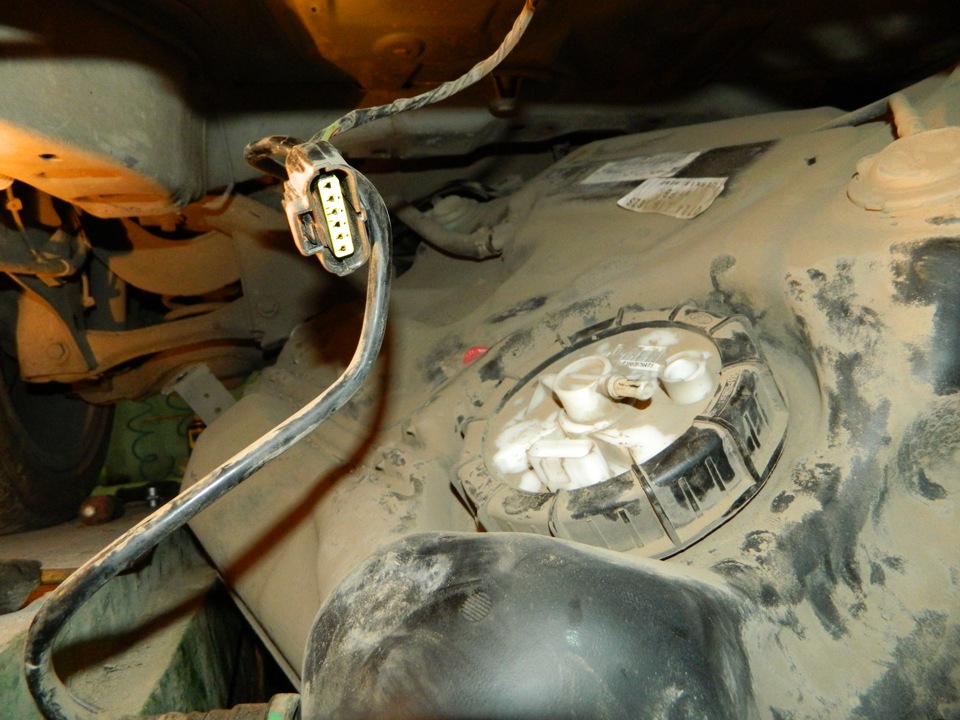

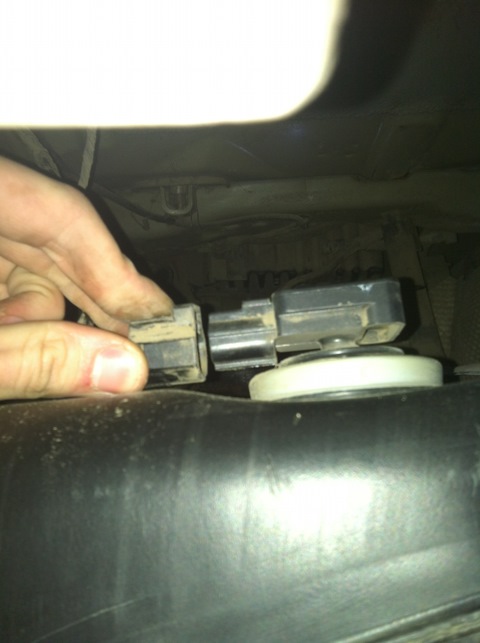

11. Отсоединяем колодку жгута проводов от топливного модуля.

Отсоединяем колодку жгута проводов от бензонасоса Ford Focus 2

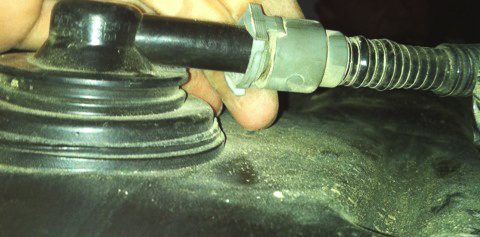

12. Отсоединяем клемму на бензобаке с краю.

Отсоединяем клемму с краю на бензобаке Ford Focus 2

13. Для того чтобы было легче извлекти топливный бак, поднимаем машину, опускаем домкрат с бензобаком, и медленно вытаскиваем его из-под машины.

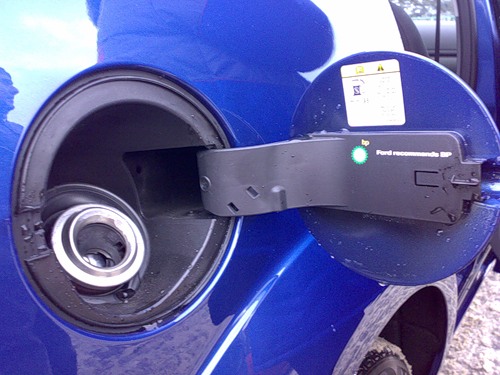

14. Устанавливаем топливный бак в обратной последовательности. Заливаем в бак топливо, включаем зажигание, и проверяем герметичность соединений топливных магистралей.

Заливаем топливо в бак автомобиля Ford Focus 2
