Снятие, установка и регулировка замка капота и его привода Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Вам потребуются: торцовая головка «на 12», отвёртка с крестообразным лезвием, дрель, инструмент для установки вытяжных заклепок.
Для снятия замка капота выполните следующее.
1. Откройте капот.

v

2. Выверните слева и справа по два болта крепления поперечины рамки радиатора к кузову.

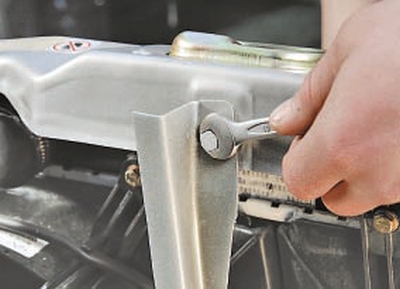

3. Выверните верхний болт крепления стойки рамки радиатора.

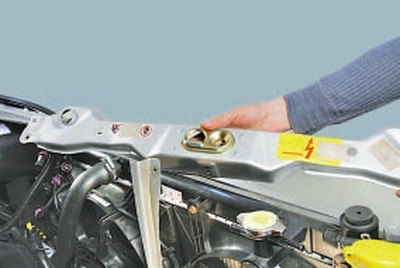

4. Снимите поперечину рамки радиатора…

5….и переверните ее креплением троса вверх.

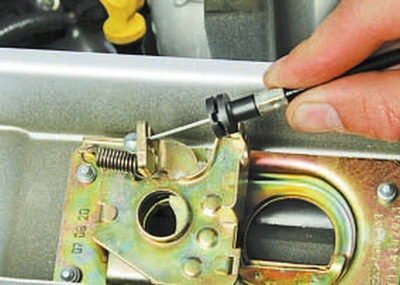

6. Отсоедините от замка капота трос, выведя наконечник оболочки из держателя на корпусе замка, а наконечник троса из паза рычага замка.

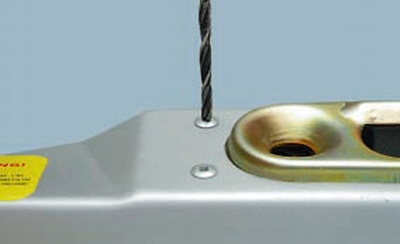

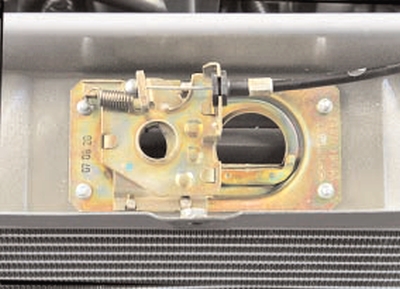

7. Высверлите четыре заклепки крепления корпуса замка капота к рамке радиатора.
8. Снимите замок.
9. Установите замок капота в порядке, обратном снятию. Перед установкой замка капота смажьте его запорный механизм консистентной смазкой. Для установки корпуса замка на рамку радиатора используйте заклепки.

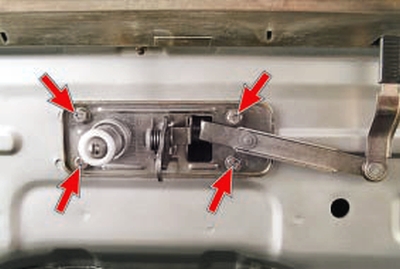

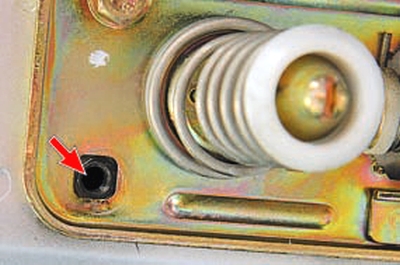

10. Если после установки замок нечетко запирается, отрегулируйте положение фиксирующего штыря замка капота. Ослабьте болты крепления опорной пластины штыря…

11….и, смещая ее вперед-назад и вправовлево в пределах квадратных отверстий, добейтесь точного совмещения штыря замка и конического отверстия в корпусе замка капота (болт крепления пластины для наглядности вывернут). Затяните болты крепления пластины.

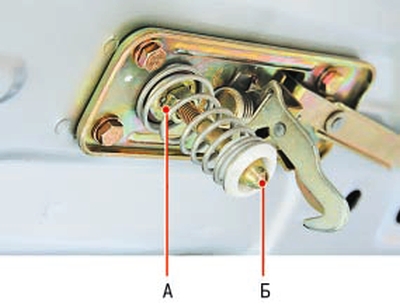

12. Для регулировки выступания штыря капота отверните контргайку А на резьбовой части штыря и, вращая его в нужную сторону отвёрткой за шлиц Б, установите необходимую длину.

Привод замка капота снимают в следующем порядке.

1. В салоне автомобиля поднимите вверх до упора рукоятку привода замка капота.

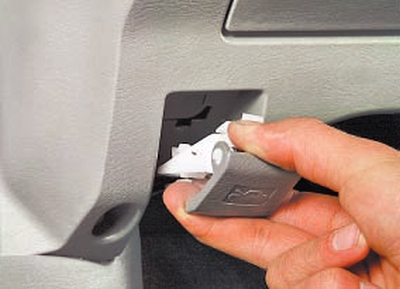

2. Отверткой отожмите пружинный фиксатор крепления корпуса рукоятки к панели приборов…

3….и выведите корпус рукоятки из зацепления с окном в панели.

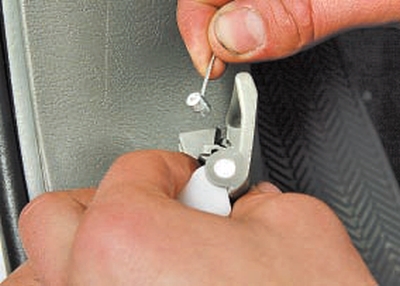

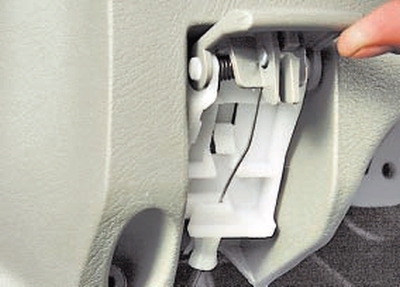

4. Выведите наконечник оболочки троса привода замка из держателя на корпусе рукоятки.

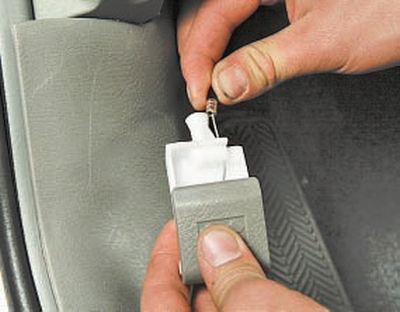

5. Снимите рукоятку привода в сборе, выведя наконечник троса из паза рукоятки.
6. При необходимости замены троса привода отсоедините трос от замка капота (см. выше в данном подразделе) и вытяните трос в салон через отверстие в щите передка.
7. Установите детали в порядке, обратном снятию.
