Снятие впускного трубопровода, замена прокладок (8V) Lada Largus

Инструменты:

Вороток под торцевую насадку
Насадка на ворток 13 мм

Детали и расходники:

Прокладки впускного трубопровода

Прокладки впускного трубопровода Lada Largus

Примечания:

Впускной трубопровод снимаем при ремонте головки блока цилиндров или для замены уплотнительных прокладок в соединении трубопровода и головки блока.

Снятие впускного трубопровода, замена прокладок

1. Отсоединяем клемму провода от минусового вывода аккумуляторной батареи.

2. Снимаем защиту силового агрегата.

Снятие защиты силового агрегата Lada Largus

3. Отсоединяем наконечник трубки подвода топлива от штуцера топливной рампы.

Отсоединение наконечника трубки подвода топлива от штуцера топливной рампы Lada Largus

4. Отсоединяем колодки жгута проводов системы управления двигателем от топливных форсунок.

Отсоединение колодки жгута проводов системы управления двигателем от топливных форсунок Lada Largus

5. Отсоединяем наконечник троса привода дроссельной заслонки от промежуточного рычага.

Отсоединение наконечника троса привода дроссельной заслонки от промежуточного рычага Lada Largus

6. Отсоединяем колодки жгута проводов системы управления двигателем от датчика температуры воздуха во впускном трубопроводе

Отсоединение колодки жгута проводов системы управления двигателем от датчика температуры воздуха Lada Largus

7. Отсоединяем колодки жгута проводов системы управления двигателем от датчика абсолютного давления воздуха.

Отсоединение колодки жгута проводов системы управления двигателем от датчика абсолютного давления воздуха Lada Largus

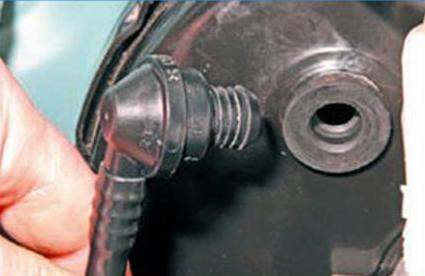

8. Отсоединяем трубку обратного клапана вакуумного усилителя тормозов от штуцера впускного трубопровода.

Отсоединение трубки обратного клапана вакуумного усилителя тормозов от штуцера впускного трубопровода Lada Largus

9. Отсоединяем шланг вентиляции картера контура холостого хода от патрубка на крышке головки блока.

Отсоединение шланга вентиляции картера контура холостого хода от патрубка на крышке головки блока Lada Largus

10. С левой стороны трубопровода снимаем резиновый наконечник трубки адсорбера с патрубка впускного трубопровода.

Снятие наконечника трубки адсорбера с патрубка впускного трубопровода Lada Largus

11. С правой стороны трубопровода расстегиваем держатель трубки подвода топлива к рампе и вынимаем из него трубку.

Извлечение трубки из держателя Lada Largus

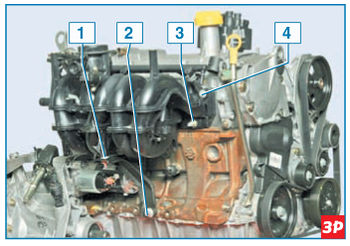

12. Снизу автомобиля головкой на 13 отворачиваем гайку 1 крепления опорного кронштейна к впускному трубопроводу и болт 2 крепления кронштейна к блоку цилиндров (для наглядности показано на снятом силовом агрегате).

Снятие крепления кронштейна к впускному трубопроводу и блоку цилиндров Lada Largus

13. Снимаем опорный кронштейн впускного трубопровода. Тем же инструментом отворачиваем три гайки 3 нижнего крепления (снизу автомобиля) и четыре болта 4 верхнего крепления впускного трубопровода к головке блока цилиндров (показаны одна гайка и один болт – другие на фото не видны).

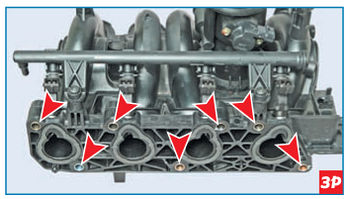

Точки крепления фланца впускного трубопровода к головке блока цилиндров (для наглядности показано на снятом впускном трубопроводе).

Точки крепления фланца впускного трубопровода к головке блока цилиндров Lada Largus

14. Снимаем впускной трубопровод в сборе c топливной рампой и форсунками, датчиками температуры и абсолютного давления воздуха. При необходимости демонтируем топливную рампу с форсунками и датчики.

15. Вынимаем четыре уплотнительные прокладки из пазов фланца впускного трубопровода.

Извлечение прокладок из пазов фланца впускного трубопровода Lada Largus
