Снятие заднего амортизатора и пружины Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская средняя
  • Гаечный ключ рожковый на 19 мм
  • Гаечный ключ накидной изогнутый на 17 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Специальный ключ для штока амортизатора или гаечный ключ накидной на 6 мм
  • Домкрат или канавный подъемник
  • Выколотка и молоток (при необходимости)
  • Шланг

Детали и расходники:

  • Клейкая лента

Примечания:

Работу выполняйте при замене амортизатора, буфера хода сжатия или пружины.

Снятие амортизатора с пружиной задней подвески

1. Установите автомобиль на смотровую канаву или эстакаду.

2. Откиньте спинку заднего сиденья.

Откинутая спинка заднего сиденья Лада Гранта (ВАЗ 2190)

3. Подденьте отверткой и снимите заглушку.

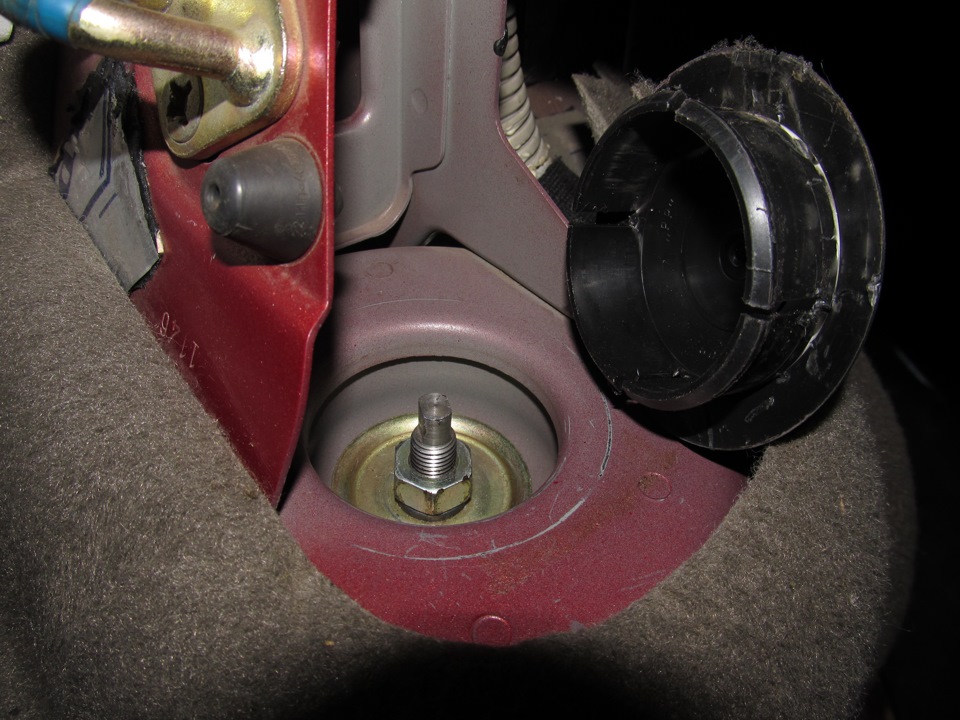

Снятие заглушки штока амортизатора Лада Гранта (ВАЗ 2190)

4. Накидным изогнутым ключом на 17 мм отверните гайку верхнего крепления амортизатора, удерживая шток амортизатора от проворачивания специальным ключом или накидным ключом на 6 мм.

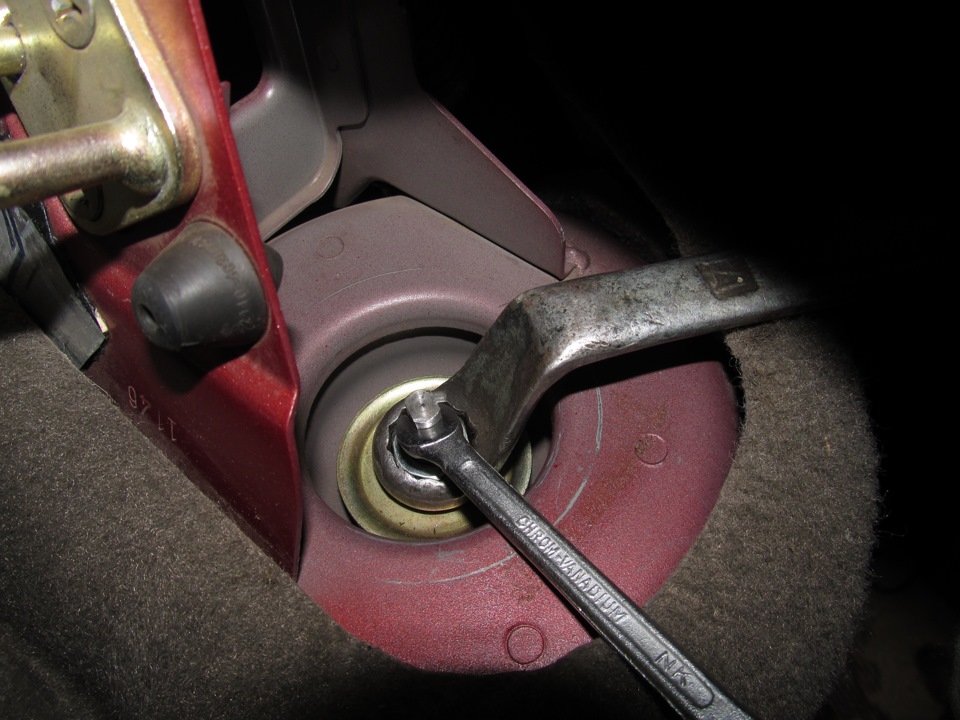

Откручивание гайки верхнего крепления амортизатора Лада Гранта (ВАЗ 2190)

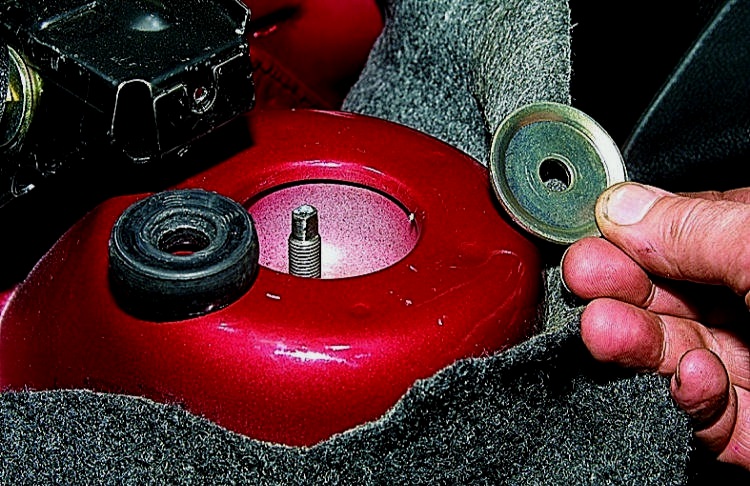

5. Снимите опорную шайбу и верхнюю подушку амортизатора.

Снятие опорной шайбы и верхней подушки амортизатора Лада Гранта (ВАЗ 2190)

6. Затем вывесьте задние колеса с помощью домкрата или канавного подъемника.

7. Ключом на 19 мм отверните гайку болта нижнего крепления амортизатора к балке, удерживая болт от проворачивания ключом того же размера.

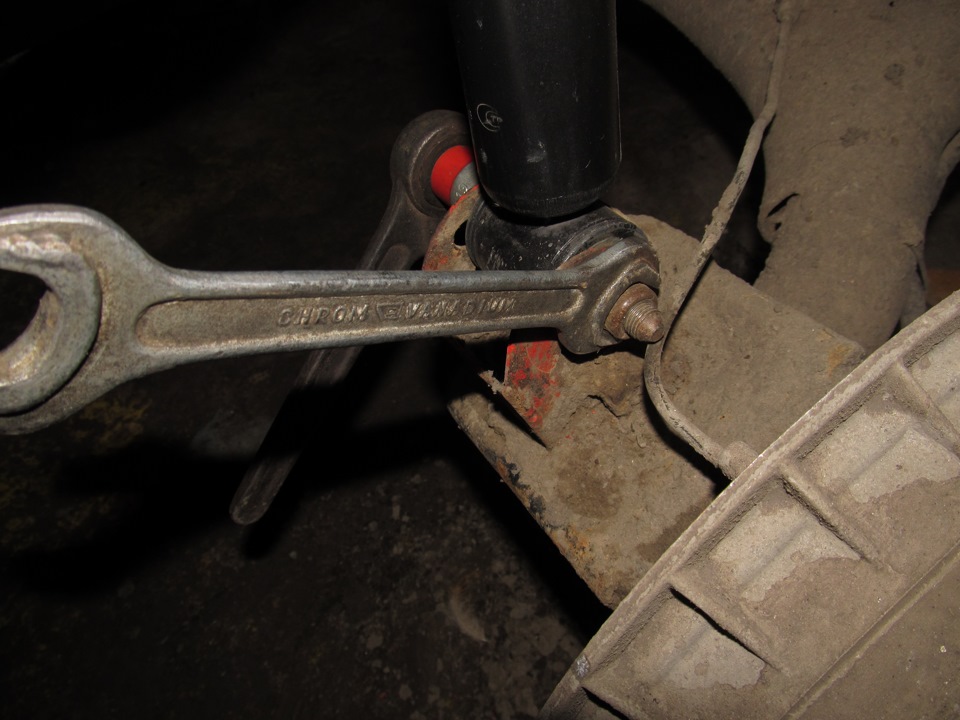

Откручивание нижнего крепления амортизатора Лада Гранта (ВАЗ 2190)

8. Достаньте болт.

Примечание:

При затруднении выбейте болт выколоткой из мягкого металла.

9. Снимите амортизатор вместе с пружиной.

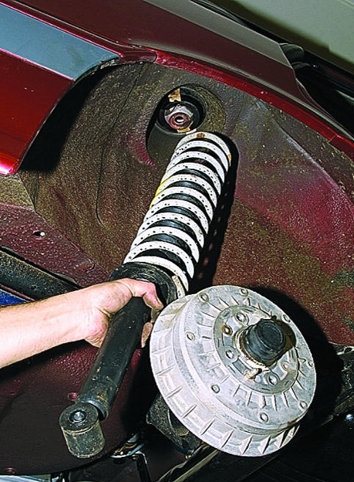

Снятие амортизатора с пружиной из Лада Гранта (ВАЗ 2190)

10. Прокладка пружины обычно прилипает к кузову, откуда ее необходимо извлечь и убедиться в отсутствии деформаций и разрывов.

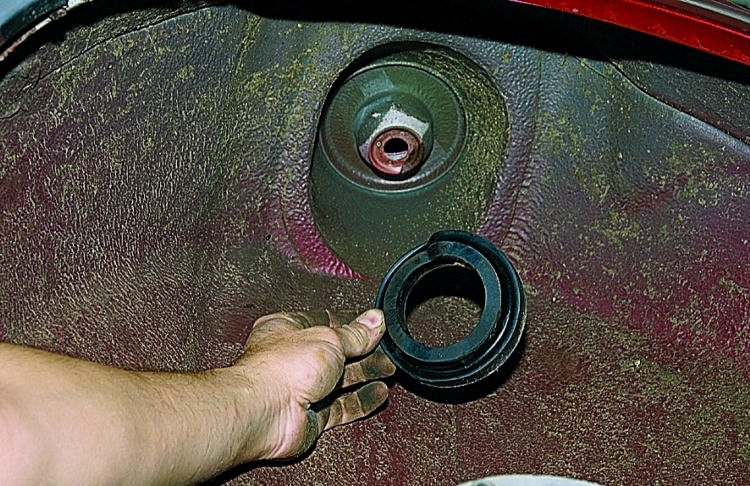

Снятие прокладки пружины задней подвески Лада Гранта (ВАЗ 2190)

11. Снимите с амортизатора пружину, нижнюю подушку с втулкой, защитный чехол с крышкой и буфер хода сжатия.

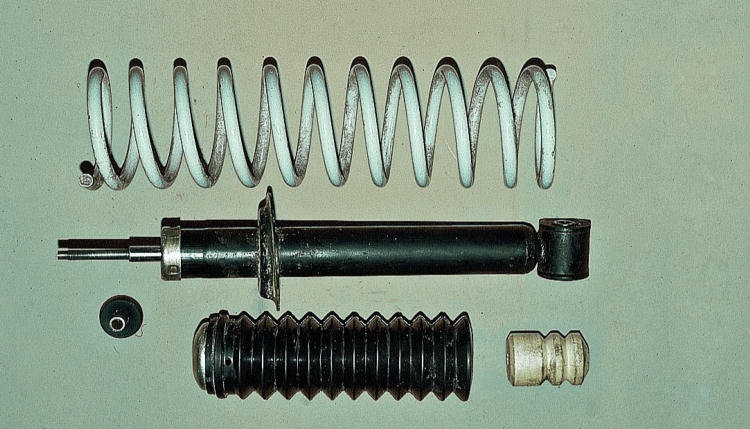

Амортизатор с пружиной и комплектующими для установки в Лада Гранта (ВАЗ 2190)

12. Сборку и установку амортизатора задней подвески проводите в обратной последовательности.

Сборка и установка амортизатора задней подвески

Примечание:

Для удобства сборки рекомендуем прокладку прикрепить к пружине клейкой лентой или изоляционной лентой, что облегчит установку ее в кузов, при этом конец витка пружины должен упираться в выступ прокладки.

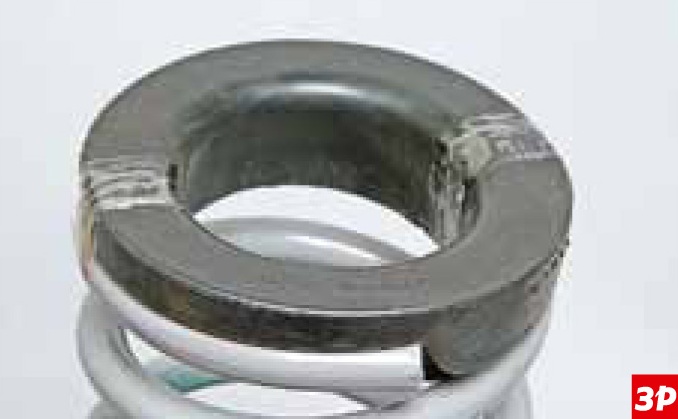

Крепление прокладки к пружине задней подвески Лада Гранта (ВАЗ 2190)

1. Чехол наденьте на чашку, при этом гофр чехла должен быть надет на отбортовку чашки.

Установка защитного чехла на чашку амортизатора Лада Гранта (ВАЗ 2190)

2. Буфер хода сжатия вставьте в чехол так, чтобы его гофрированная часть была снизу.

Установка буфера хода сжатия в чехол амортизатора Лада Гранта (ВАЗ 2190)

3. Конец нижнего витка пружины должен упираться в выступ опоры амортизатора.

Правильная установка пружины на амортизатор подвески Лада Гранта (ВАЗ 2190)

4. Для облегчения установки можно надеть на конец штока отрезок шланга, который позволит направить шток в отверстие верхней опоры на кузове.

Установка шланга на шток амортизатора задней подвески Лада Гранта (ВАЗ 2190)

Установка амортизатора в верхнюю опору Лада Гранта (ВАЗ 2190)

5. Амортизатор установите так, чтобы менее глубокая выемка опоры под пружину была обращена к колесу, при этом конец нижнего витка пружины с левой стороны автомобиля будет обращен к задней части автомобиля, а справа – к передней части.

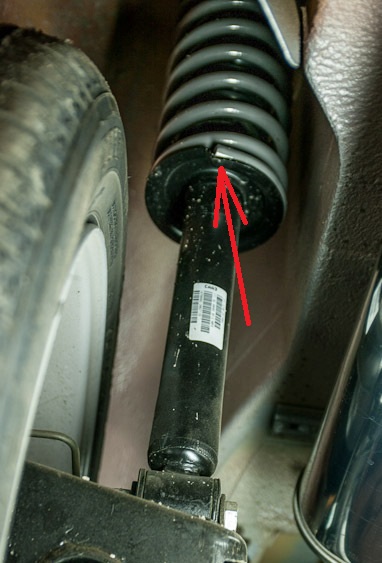

Правильная установка амортизатора задней подвески Лада Гранта (ВАЗ 2190)

6. Закрепите нижний конец амортизатора, но гайку не затягивайте. Опуская автомобиль на колесо или приподнимая домкратом эту сторону балки, введите конец штока амортизатора в отверстие кузова и закрепите его. Болт нижнего крепления амортизатора затяните в положении «автомобиль на колесах».
