Снятие, замена, установка амортизатора задней подвески Renault Logan 2004-2015 Бензин

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 16 мм
• Насадка на вороток 17 мм
• Насадка на вороток 18 мм
• Гаечный ключ накидной изогнутый 16 мм
• Гаечный ключ рожковый 6 мм
• Динамометрический ключ
• Домкрат
• Башмаки (2 шт.)
• Опорные стойки

Детали и расходники:

• Амортизаторы задней подвески RENAULT 6001547072 (2 шт.)
• Буфер сжатия
• Защитный кожух штока амортизатора
• Резиновые подушки амортизатора

Примечание:

Амортизаторы необходимо заменять парами. При этом процесс замены происходит поочередно. Нельзя снимать разу два амортизатора, это может привести к слишком низкому опусканию балки задней подвески и повреждению трубопроводов тормозной системы.

1. Включаем переднюю передачу и устанавливаем под передние колеса противооткатные упоры (башмаки).

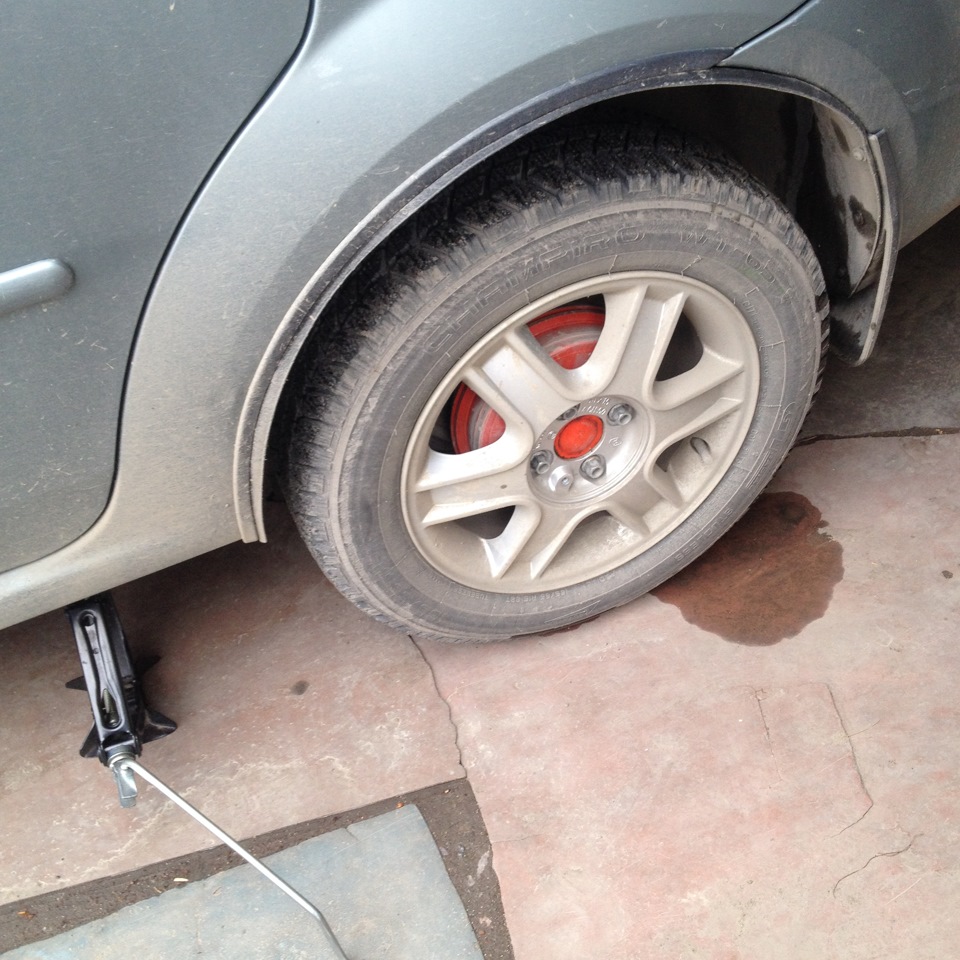

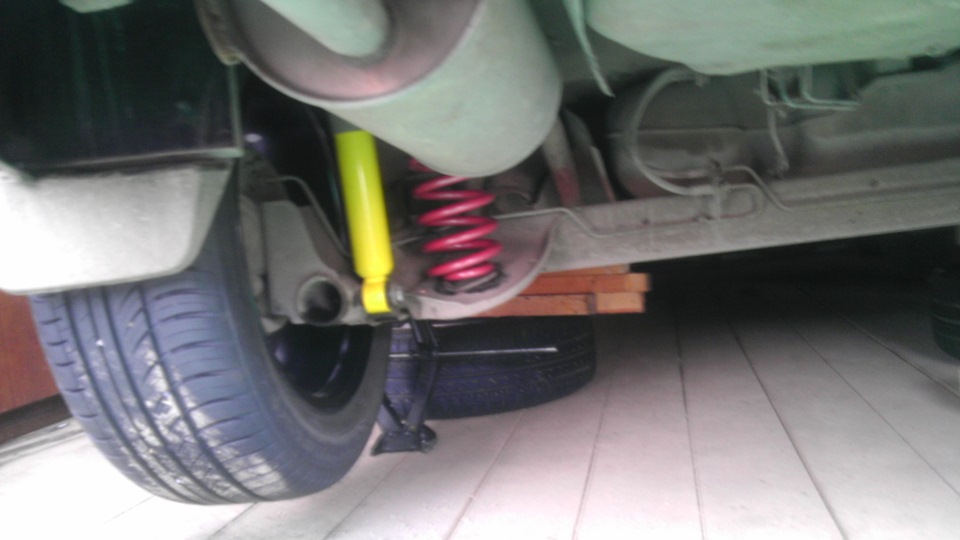

2. При помощи домкрата поднимаем задние колеса автомобиля и устанавливаем заднюю часть автомобиля на крепкие опорные стойки.

Примечания:

Не устанавливайте опоры под балку задней подвески. При снятии амортизаторов подвеска должна быть разгружена.

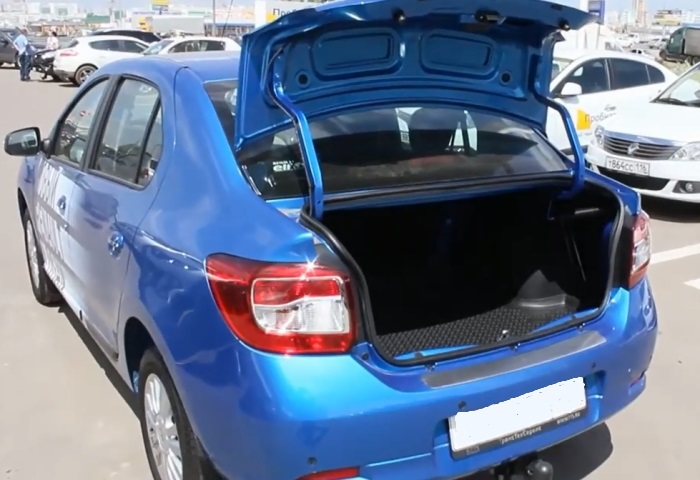

3. Открываем багажник.

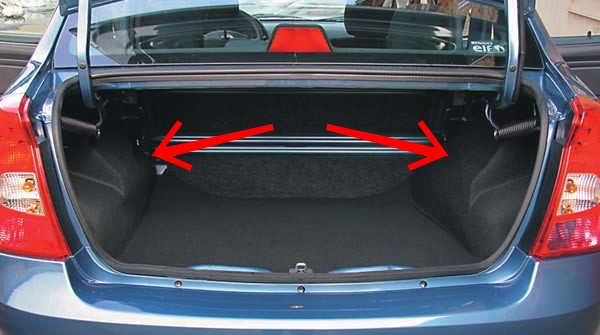

4. Снимаем боковые обивки багажника.

5. Удерживая ключом шток амортизатора от проворачивания, откручиваем гайку крепления штока.

6. Снимаем со штока шайбу.

7. Здесь же снимаем резиновую подушку.

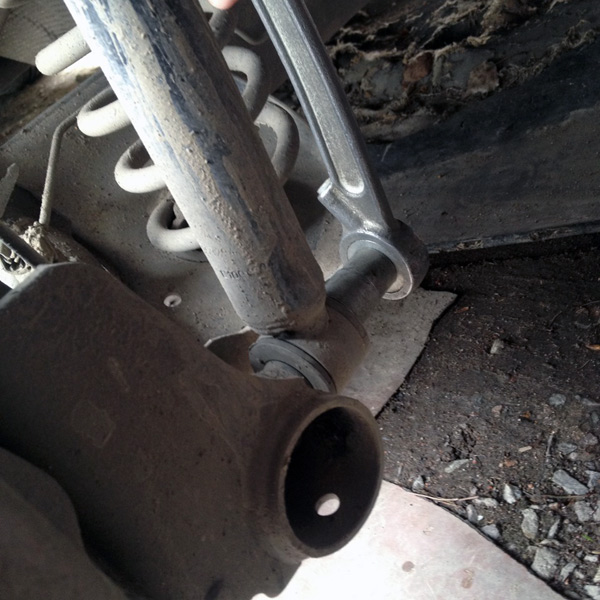

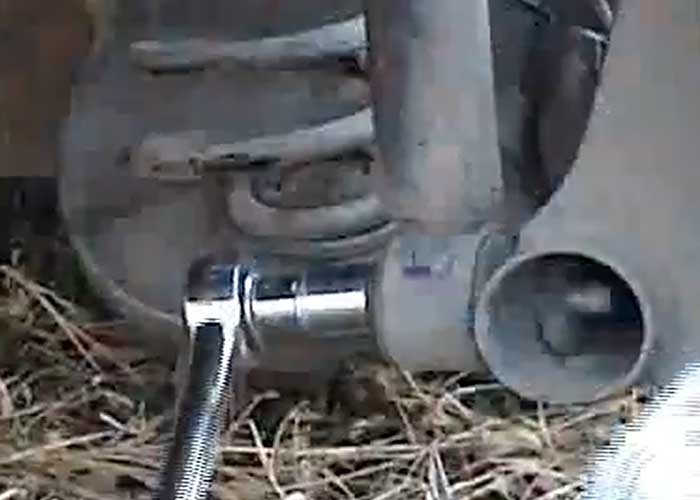

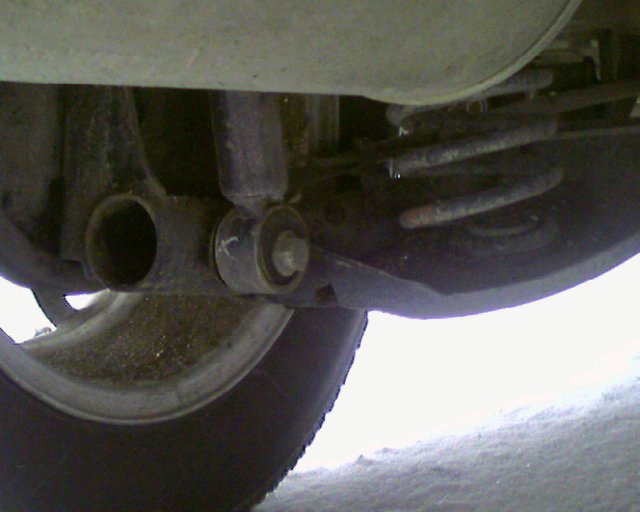

8. Откручиваем и вынимаем болт крепления амортизатора к рычагу задней подвески.

9. Извлекаем амортизатор из его гнезд крепления.

10. Снимаем со штока амортизатора нижнюю резиновую подушку и распорную втулку.

11. Вынимаем из подушки распорную втулку.

12. Снимаем со штока шайбу.

13. После этого со штока амортизатора снимаем резиновый защитный чехол и буфер хода сжатия.

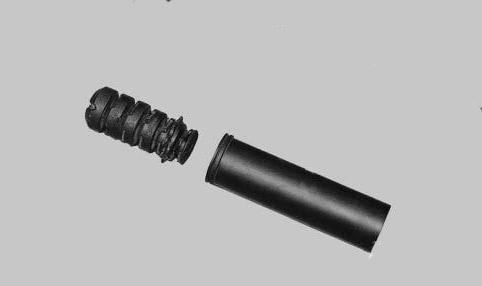

14. Отделяем защитный чехол от буфера хода сжатия.

15. Снимаем с амортизатора защитный колпачок.

16. Изучаем все детали амортизатора на наличие повреждений. При необходимости заменяем дефектные детали новыми.

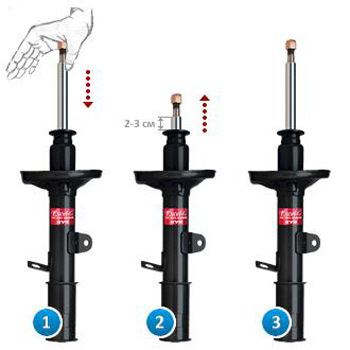

17. Вертикально устанавливаем амортизатор и несколько раз до упора опускаем и поднимаем его шток. Перемещение штока должно происходить без провалов, заеданий и стуков. При обнаружении подобных дефектов, амортизатор заменяется в сборе. Кроме этого, нужно обратить внимание на крепежную резьбу штока. При ее повреждениях амортизатор также заменяется новым.

18. Устанавливаем амортизатор в обратной снятию последовательности.

Примечание:

Гайка верхнего крепления амортизатора и его нижний болт полностью затягиваются только на автомобиле, стоящем на земле.

19. Опускаем автомобиль на землю и несколько раз качаем его, прикладывая большое усилие. Это необходимо чтобы амортизаторы стали в рабочее положение.

20. Затягиваем болт нижнего крепления амортизатора к рычагу задней подвески моментом 105 Нм, а гайку верхнего крепления моментом 14 Нм.

21. Таким же образом выполняем замену второго амортизатора.
