Снятие, замена, установка тросов стояночного (ручного) тормоза Renault Logan 2004-2009 Бензин

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 30 мм
• Балонный ключ
• Нож канцелярский
• Башмаки (2 шт.)
• Домкрат
• Опорная стойка

Детали и расходники:

• Задний трос стояночного тормоза (2 шт.)
• Передний трос стояночного тормоза
• Моторное масло
• Трансмиссонное масло
• Шприц

Примечание:

Инструкция показана примере левого троса привода стояночного тормоза. Замена правого троса происходит аналогичным образом.

Замена заднего троса привода стояночного тормоза

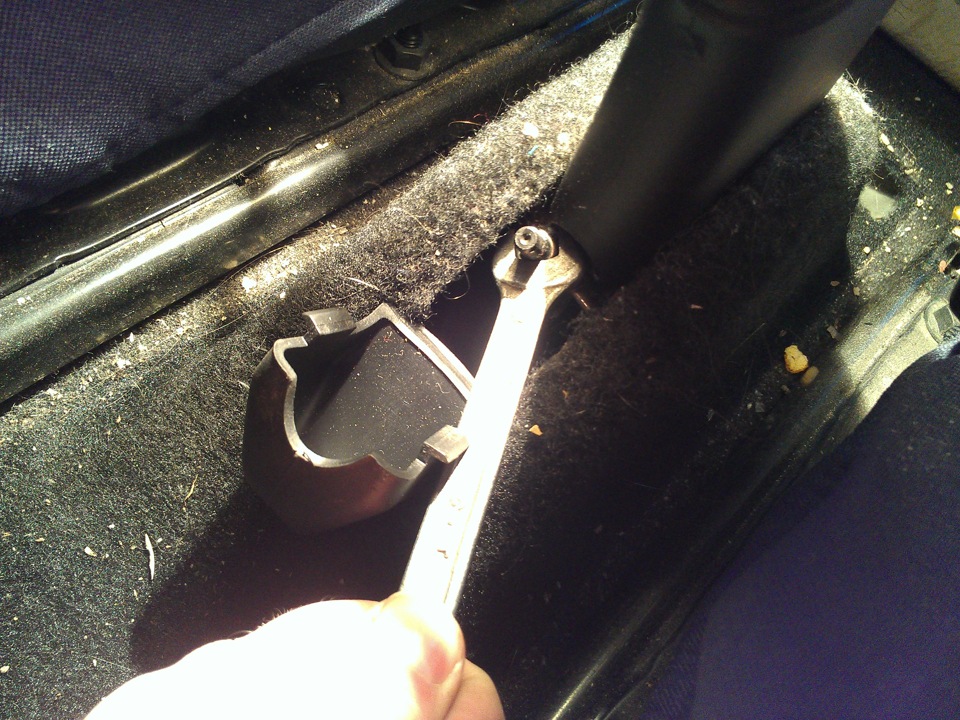

1. Ослабляем натяжение приводных тросов. Под заглушкой, на рычаге привода стояночного тормоза, отворачиваем до самого конца гайку на резьбовом наконечнике. С более подробной инструкцией можно ознакомиться здесь.

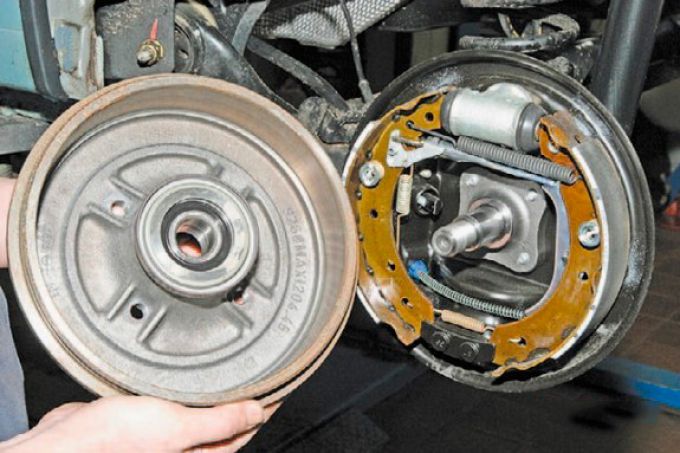

2. Снимаем тормозной барабан со стороны, где заменяется трос, как описано здесь.

3. Снимаем заднюю тормозную колодку из тормозного механизма, отцепив от нее стяжные пружины. После этого снимаем наконечник троса с разжимного рычага. Для этого достаточно пассатижами отжать вперед пружину троса.

4. Пассатижами сжимаем фиксатор оболочки приводного троса.

5. Через отверстие в щитке тормозного механизма извлекаем приводной трос.

6. Далее снимаем трос с держателя на рычаге балки задней подвески.

7. Немного подтянув трос привода стояночного тормоза в салон автомобиля, снимаем его наконечник из паза уравнителя.

8. Под автомобилем вытягиваем трос из отверстия в основании кузова.

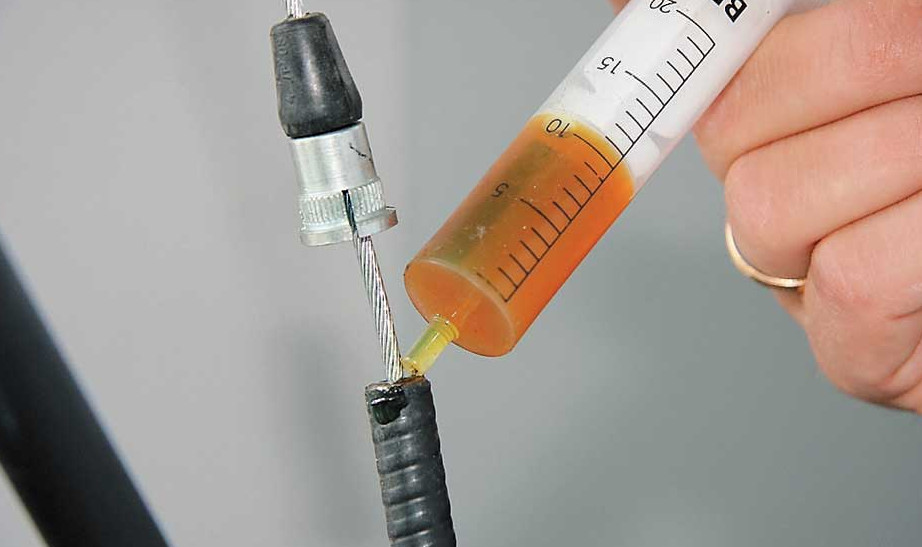

9. Проводим осмотр троса на предмет наличия дефектов и следов износа. Если замечено утрудненное перемещение троса внутри оболочки, заливайте в оболочку трансмиссионное или моторное масло, пока оно не потечет с другого конца, при этом постоянно перемещайте трос внутри оболочки.

10. Установите новый задний трос привода стояночного тормоза и все снятые детали в обратном порядке.

Замена переднего троса привода стояночного тормоза

1. Полностью ослабляем тросы привода стояночной системы, отвернув регулировочную гайку наконечника переднего троса, как описано здесь.

2. Снимаем с пазов уравнителя два наконечника задних тросов привода стояночного тормоза.

3. Надрезаем коврик пола сзади рычага привода стояночного тормоза и отводим части коврика в разные стороны.

Примечание:

Место надреза не будет заметно, т. к. эта часть закрывает облицовка тоннеля пола.

Коврик разрезается с целью уменьшить трудозатратность данного ремонта, иначе нужно полностью снимать два передних сидения и снимать весь коврик пола.

4. Полностью скручиваем регулировочную гайку с резьбового наконечника троса.

5. Извлекаем наконечник троса из паза на приводном рычаге и снимаем трос в сборе с уравнителем.

6. Проводим осмотр переднего троса привода стояночного тормоза. При наличии дефектов и повреждений заменяем его на новый.

7. Установка нового троса происходит в обратной последовательности.

8. Выполняем регулировку привода стояночного тормоза, как описано здесь.

Полезный совет:

Некоторые водители, с целью уменьшить износ всех тросов привода, стараются как можно реже пользоваться стояночным тормозом. Но такая экономия может дать скорее отрицательный эффект: из-за редкого перемещения тросов в оболочках, они быстро теряют свою подвижность, что приводит к заклиниванию и обрыву.

Поэтому рекомендуется пользоваться стояночным тормозом всегда, когда есть в этом необходимость.
