Снятие, замена, установка защиты двигателя Renault Logan Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Гаечный ключ рожковый 10 мм
  • Ключ с наконечником Torx (звездочка) Т20
  • Съемник пластмассовых пистонов

1. Отворачиваем три болта переднего крепления.

Болты переднего крепления грязезащитного щитка двигателя Renault Logan

2. Выкручиваем задний фиксирующий пистон.

Задний фиксирующий пистон грязезащитного щитка двигателя Renault Logan

3. Извлекаем пистон.

Пистон заднего крепления брызговика двигателя Renault Logan

4. Поддеваем отверткой большой крепежный пистон, который находится на нижней части правого грязезащитного щитка двигателя.

Пистон правого брызговика двигателя Renault Logan

5. Извлекаем большой пистон крепления нижней части правого грязезащитного щитка.

Извлечение пистона крепления правого брызговика двигателя Renault Logan

Примечание:

Такие пистоны рекомендуется извлекать с помощью специального съемника.

6. Снимаем элементы фиксации нижней части брызговика с его верхней части и переднего бампера.

Фиксаторы нижней части щитка двигателя Renault Logan

7. Снимаем нижнюю часть грязезащитного щитка двигателя.

Нижняя часть щитка двигателя Renault Logan

8. Отверткой поддеваем нижний пистон крепления верхней части брызговика двигателя.

Пистон верхнего крепления брызговика двигателя Renault Logan

9. Извлекаем нижний пистон, который крепит верхнюю часть брызговика.

Нижний пистон верхнего крепления брызговика двигателя Renault Logan

10. Отворачиваем верхнюю пластмассовую гайку крепления верхней части брызговика к кузову.

Пластмассовая гайка верхнего крепления брызговика к кузову Renault Logan

11. Снимаем верхнюю часть грязезащитного щитка двигателя.

Снятие верхней части щитка двигателя Renault Logan

12. Отворачиваем шесть болтов крепления щита защиты картера двигателя.

Болты крепления защиты картера двигателя Renault Logan

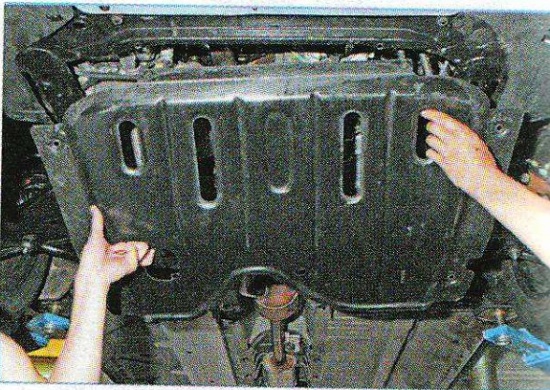

13. Снимаем защиту картера двигателя.

Снятие защиты картера двигателя Renault Logan

14. Установка снятых деталей происходит в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественный фото ремонта
