НА СХЕМЕ показано устройство и взаимодействие частей всего запорного механизма двери багажного отделения автомобиля Renault Duster: Замок двери багажного отделения с приводом: 1 – электропривод блокировки замка; 2 – цилиндровый механизм замка; 3 – тяга цилиндрового механизма замка; 4 – промежуточный рычаг; 5 – тяга замка; 6 – замок с концевым выключателем.
Последовательность работ при демонтаже запорного механизма двери багажного отделения следующая. Открываем дверь багажного отделения.

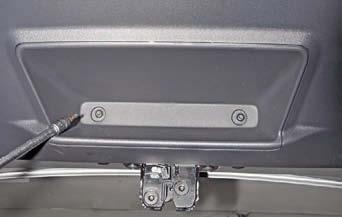

Ключом Torx T-20 отворачиваем два самореза крепления обивки двери.

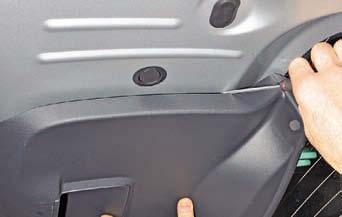

Поддев шлицевой отверткой край обивки…

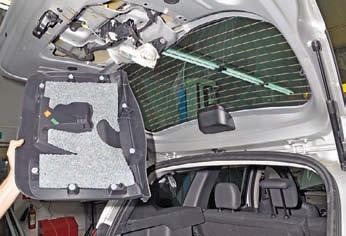

…отделяем ее от внутренней панели двери, преодолевая сопротивление восьми пистонов, и снимаем ее.

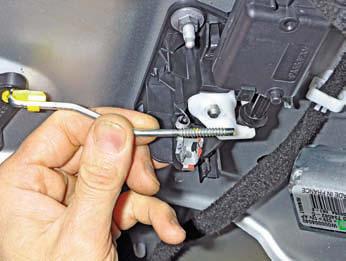

Для снятия цилиндрового механизма замка с электроприводом блокировки, отжимаем пластмассовый фиксатор (желтого цвета) тяги цилиндрового механизма замка на промежуточном рычаге, поворачиваем его вокруг оси и вынимаем конец тяги из отверстия промежуточного рычага.

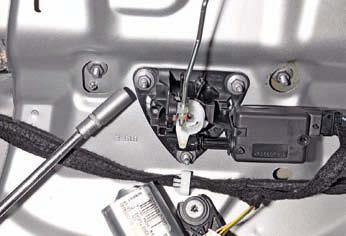

Торцевым ключом (головкой) «на 10» с удлинителем отворачиваем три гайки крепления фланца корпуса цилиндрового механизма замка…

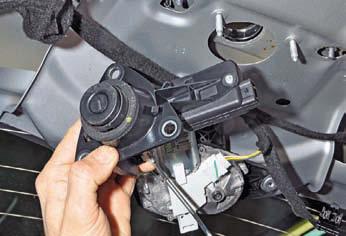

…и снимаем его со шпилек двери вместе с электроприводом блокировки замка.

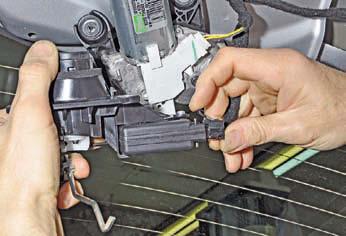

Отжав фиксатор колодки жгута проводов, отсоединяем ее от электропривода…

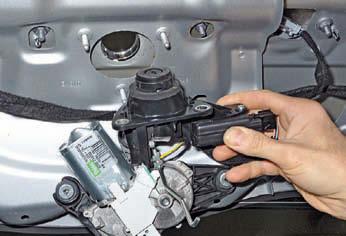

…и снимаем цилиндровый механизм замка вместе с электроприводом блокировки.

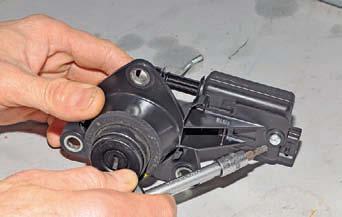

Ключом Torx T-20 отворачиваем винт крепления электропривода к корпусу цилиндрового механизма замка двери…

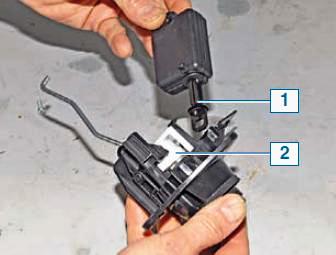

…и снимаем тягу 1 электропривода с рычага 2 цилиндрового механизма замка.
Для снятия механизма замка с концевым выключателем двери багажного отделения…

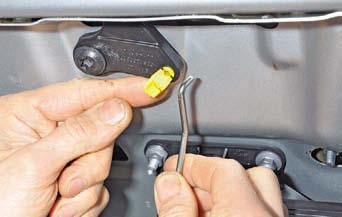

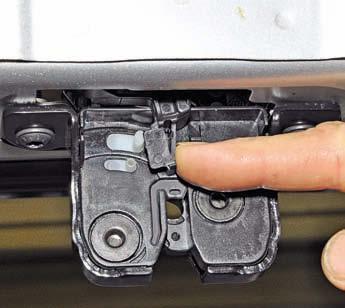

…отжимаем пластмассовый фиксатор (белого цвета) тяги замка на промежуточном рычаге, поворачиваем его вокруг оси и вынимаем конец тяги из отверстия промежуточного рычага.

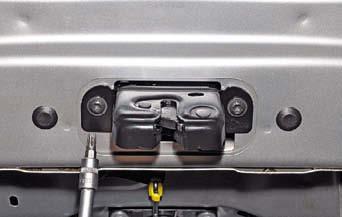

Ключом Torx T-30 отворачиваем два винта крепления замка…
…и выводим его вместе с тягой из отверстия во внутренней панели двери.

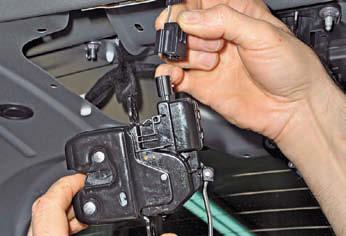

Нажав на фиксатор, отсоединяем колодку жгута проводов от концевого выключателя замка и снимаем замок вместе с тягой.
Для снятия промежуточного рычага привода замка…

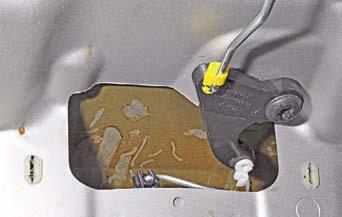

…отсоединяем от него обе тяги (на фото вверху, для наглядности рычаг снят).

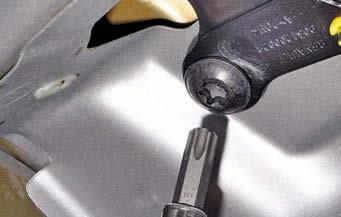

Ключом Torx T-50 отворачиваем винт крепления промежуточного рычага привода замка и снимаем рычаг. Длина тяги, соединяющая промежуточный рычаг с цилиндровым механизмом замка, может изменяться за счет накатанных на ней витков (фото ниже).
После установки замка и деталей его привода, тяга цилиндрового механизма защелкивается в требуемом положении металлическим фиксатором, при этом замок и цилиндровый механизм замка должны находиться в свободном положении. Если в эксплуатации автомобиля возникнет случай, когда дверь багажного отделения нельзя открыть снаружи автомобиля, ее можно открыть изнутри багажного отделения.
Для этого нажимаем на рычаг замка и открываем дверь багажного отделения.
