Установка автомагнитолы Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Отвертка плоская малая
• Нож (при необходимости)
• Паяльник (при необходимости)

Детали и расходники:

• Автомагнитола

• Припой (при необходимости)

Примечания:

Изначально в данной модели машины расчет идет на магнитолу типа 1-DIN. Если же владельцу хочется установить другой тип, более новый, например 2-DIN, нужно будет заняться распиливанием перегородок в самой консоли. А если размер не будет подходить, то в панели придется выпиливать подходящую консольную рамку. Это намного сложнее, чем установка первого указанного типа. Во втором варианте установку лучше доверить специалисту, потому как есть большой риск испортить обшивку салона.

Здесь приведено описание установки магнитолы типа 1-DIN.

Установка автомагнитолы на Лада Гранта

1. Снимите минусовую клемму с аккумулятора.

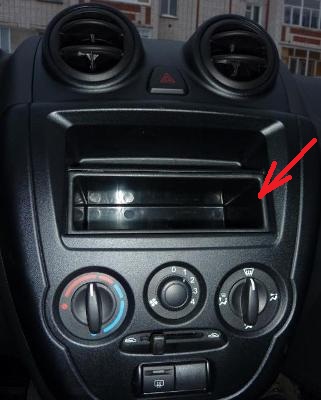

2. Демонтируйте пластиковый карман, установленный на месте будущей магнитолы, воспользовавшись плоской отверткой.

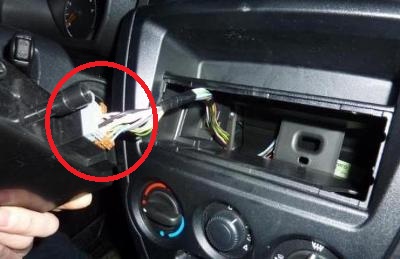

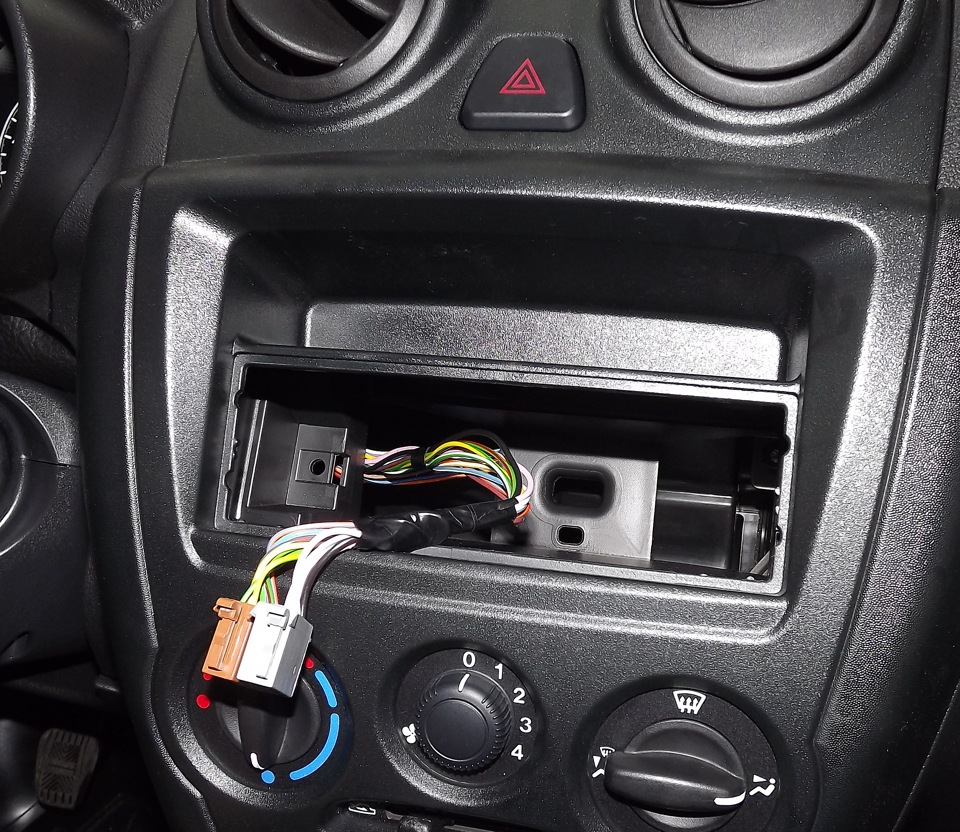

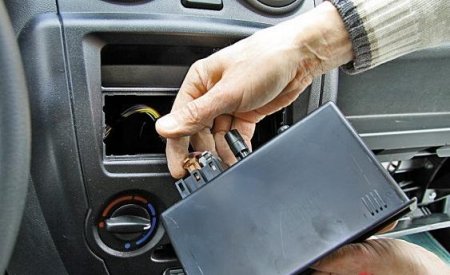

3. Достав карман, на обратной его стороне вы обнаружите слоты где будут вставлены ISO разъемы для подключения магнитолы. Отсоедините разъемы для полного снятия кармана.

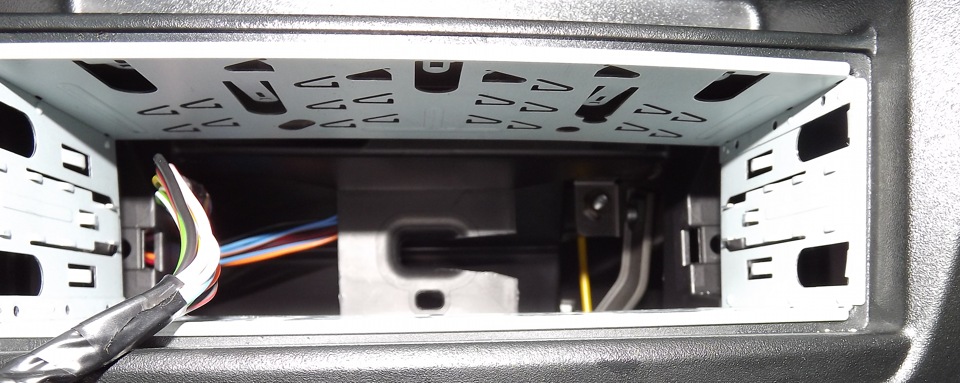

4. Теперь снимите с магнитолы металлическую рамку и установите на место, где стоял пластиковый карман. Разгибая усики рамки, зафиксируйте надежно ее на месте.

Примечание:

Подтверждением того, что установка рамки прошла успешно, должен быть щелчок.

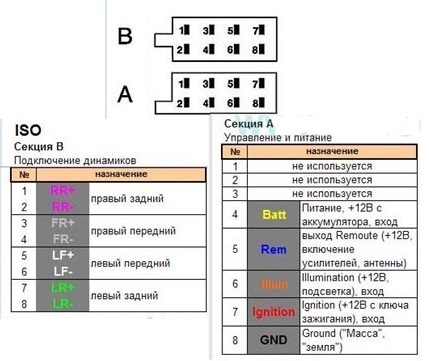

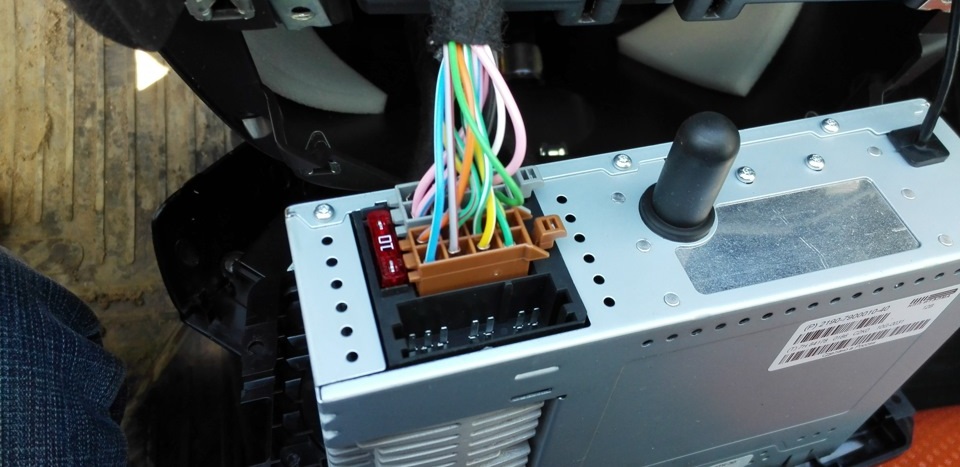

5. Произведите подключение разъемов к магнитоле.

Примечание:

Если неправильно подключите магнитолу к разъемам, могут выйти из строя все системы автомобиля, включая, естественно и акустическую систему.

Некоторые производители магнитол делают индивидуальные разъемы. Большинство из них имеют в комплекте штекер с ISO разъемами. Но бывают случаи, когда, ни один из видов не подходит, тогда остается последний вариант – это обрезание проводов. Вы удаляете родные штекера магнитолы и штекера проводки машины и спаиваете их между собой, но обязательно по цветовой расстановке.​

Ошибка многих автолюбителей – скручивание проводков и обмотка изоляционной лентой на клейкой основе. В зимний период эта же изолента от мороза трескается. Вследствие, этого в проводке может произойти замыкание, а оно потянет за собой выход из строя всех электросистем автомобиля.

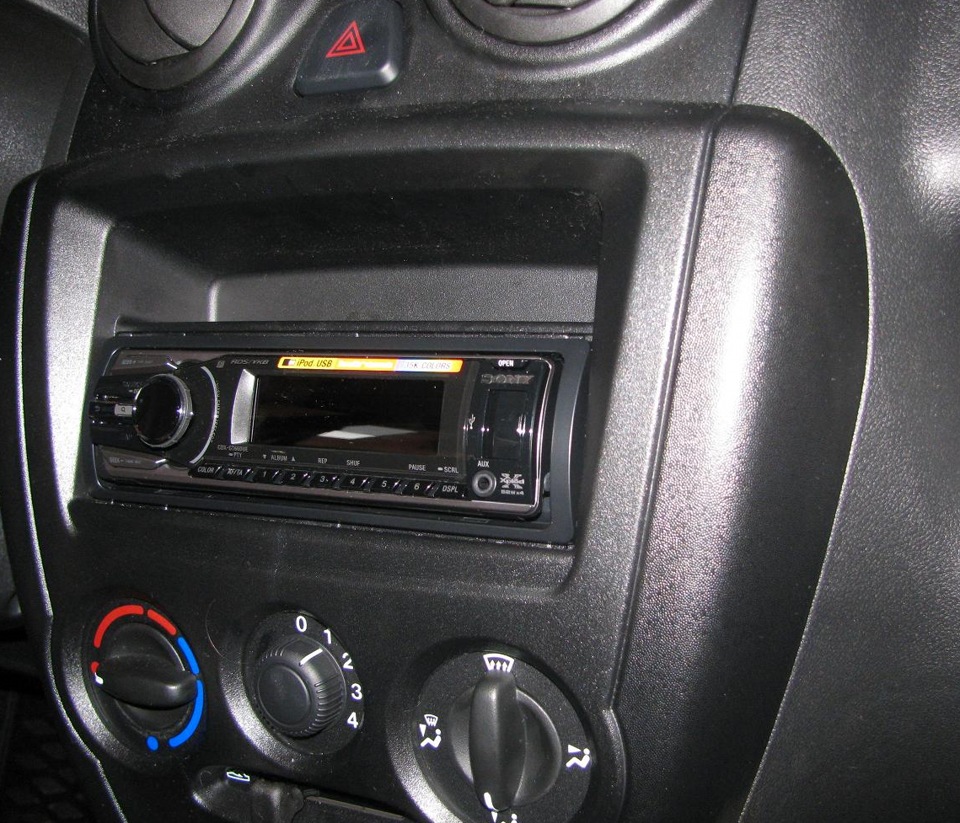

6. Вставьте автомагнитолу в ранее установленную рамку.

7. Как установить динамики, смотрите здесь.
