Установка балансирных валов Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инcтрументы:

  • Насадка на вороток 10 мм
  • Динамометрический ключ

Детали и расходники:

  • Балансирный механизм
  • Моторное масло
  • Краска

Примечание:

Снятие крышки балансирного механизма описано здесь.

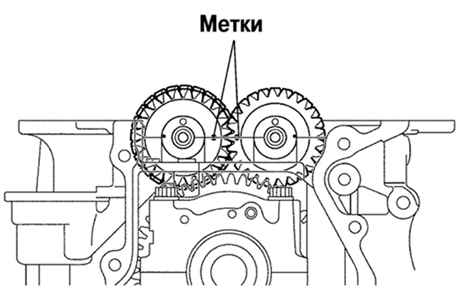

1. Поверните ведомую шестерню №1 балансирного вала №1 в направлении вращения до ограничителя, убедившись, что метки на шестернях №1 и №2 совмещены.

Правильное положение ведомой шестерни двигателя Toyota Camry

 Правильное положение ведомой шестерни

Совмещение меток на балансирных валах Toyota Camry

2. Поместите балансирные валы в картер.

Балансирные валы Toyota Camry

3. Нанесите немного моторного масла на резьбу и под головки болтов крепления крышки балансирного механизма.

Моторное масло для Toyota Camry

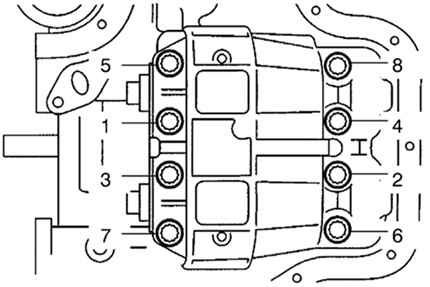

4. Равномерно, за несколько проходов, в показанной на рисунке  последовательности, заверните 8 болтов крепления моментом затяжки 22 Н·м.

Насадка на вороток

Динамоментрический ключ

Порядок затягивания болтов крепления крышки балансирного механизма Toyota Camry

Порядок затягивания болтов крепления крышки балансирного механизма

Собранный балансирный механизм Toyota Camry

5. Промаркируйте болты.

Краска

6. Доверните болты на 90° в указанной выше последовательности.

7. Убедитесь, что метки на болтах теперь расположены под 90° по отношению к первоначальному положению.
