Установка распределительного вала впускных клапанов передней головки блока двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Насадка на вороток 10 мм
  • Динамометрический ключ
  • Щуп плоский
  • Специальный инструмент 09248-05410 (А)
  • Специальный инструмент 09248-05420 (В)
  • Отвертка плоская малая
  • Магнитный стержень
  • Микрометр
  • Шпатель металлический
  • Свечной ключ
  • Гаечный ключ торцевой Т-образный 5 мм
  • Гаечный ключ торцевой Т-образный 8 мм

Детали и расходники:

  • Ручка
  • Бумага
  • Ветошь
  • Моторное масло
  • Регулировочные шайбы
  • Высокотемператруный герметик

Примечание:

Об установке распределительного вала впускных клапанов задней головки блока двигателя модели 1MZ-FE Toyota Camry можно почитать здесь.

1. Нанесите слой моторного масла на торцевые упорные поверхности распределительного вала.

Масло моторное Totota Camry

2. Введите в зацепление шестерни привода распределительных валов выпускных и впускных клапанов, совместив друг с другом установочные метки (две точки) на шестернях. Установите распределительный вал впускных клапанов на головку блока цилиндров.

Совмещение шестерни на распредвале Toyota Camry

Совмещение меток шестерен привода распределительного вала

3. Установите крышки подшипников в соответствии с маркировкой на их корпусах.

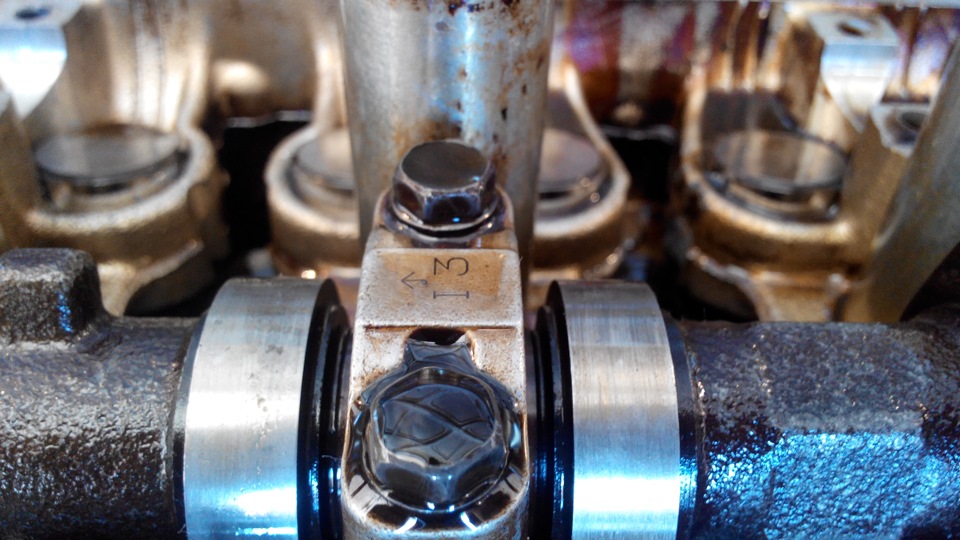

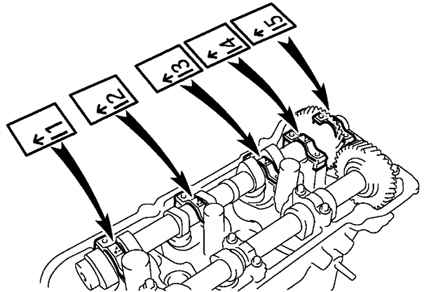

Маркировка крышек подшипников Toyota Camry

Маркировка крышек подшипников Toyota Camry

Маркировка крышек подшипников

4. Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек подшипников.

5. Установите и равномерно затяните десять болтов крепления крышек подшипников в несколько проходов моментом затяжки 16 Н·м в последовательности, показанной на рисунке.

Насадка на вороток

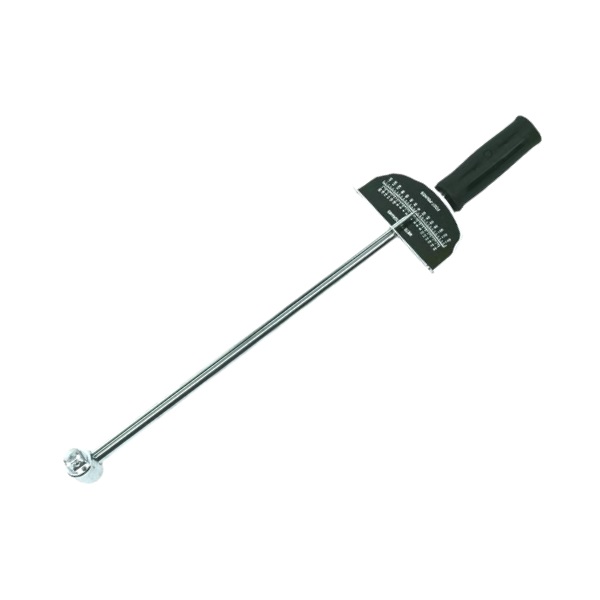

Динамометрический ключ

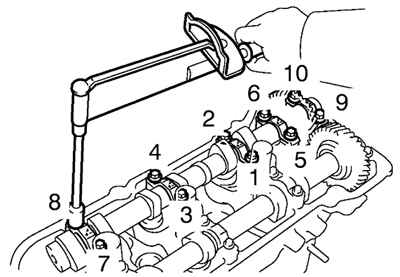

Порядок затягивания болтов крепления левых крышек подшипников Toyota Camry

Порядок затягивания болтов крепления левых крышек подшипников

6. Отверните технологический болт.

Технологический болт Toyota Camry

7. Поверните распределительный вал и расположите кулачки рабочими выступами вверх, проверьте и отрегулируйте, при необходимости, зазор в приводе клапанов.

8. Удалите старый уплотнительный материал.

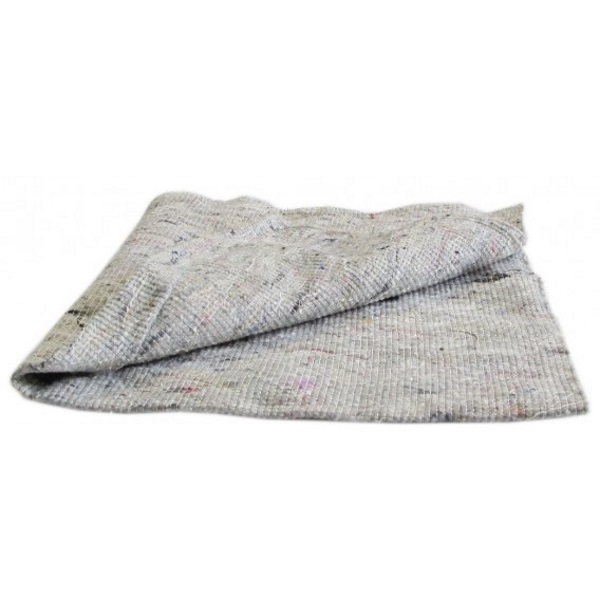

Ветошь

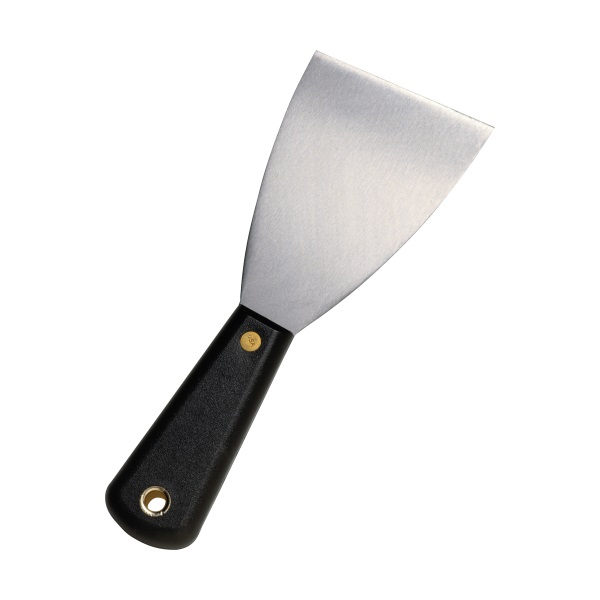

Шпатель металический

9. Нанесите герметик на сегментные заглушки, как показано на рисунке.

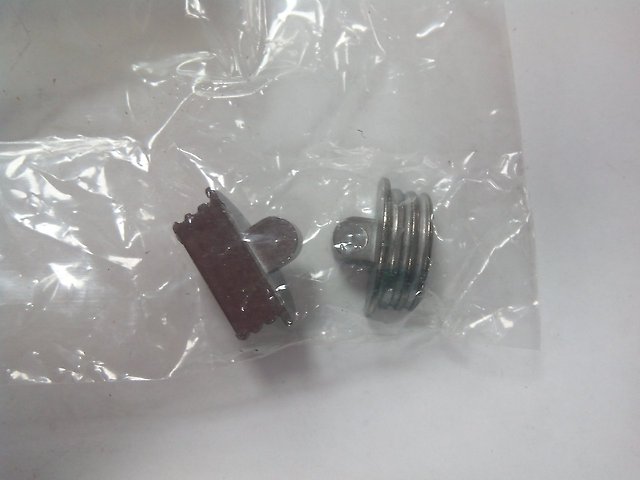

Заглушки блока цилиндров Toyota Camry

Места нанесения герметика на заглушки Toyota Camry

Места нанесения герметика на сегментные заглушки:

1 – герметик.

10. Установите четыре сегментные заглушки в головки блока цилиндров.

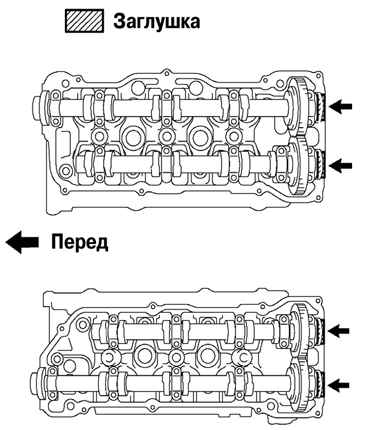

Места установки сегментных заглушек Toyota Camry

Места установки сегментных заглушек

В статье не хватает:

  • Качественных фото ремонта
