Установка соединительных деталей трубопровода системы кондиционирования воздуха

Детали и расходники:

• Компрессорное масло

Соединение болтами и гайками

Соединение трубопровода системы кондиционирования воздуха.

1. Нанесите на все крепежные детали компрессорное масло для облегчения их затяжки, достаточной для обеспечения герметичности соединения. Для предотвращения перекручивания трубопроводов затяжку производите двумя ключами.

Фланцевые соединения с направляющим штифтом

2. Проверьте наличие уплотнительного кольца, убедитесь в отсутствии его повреждений и нанесите на него компрессорное масло.

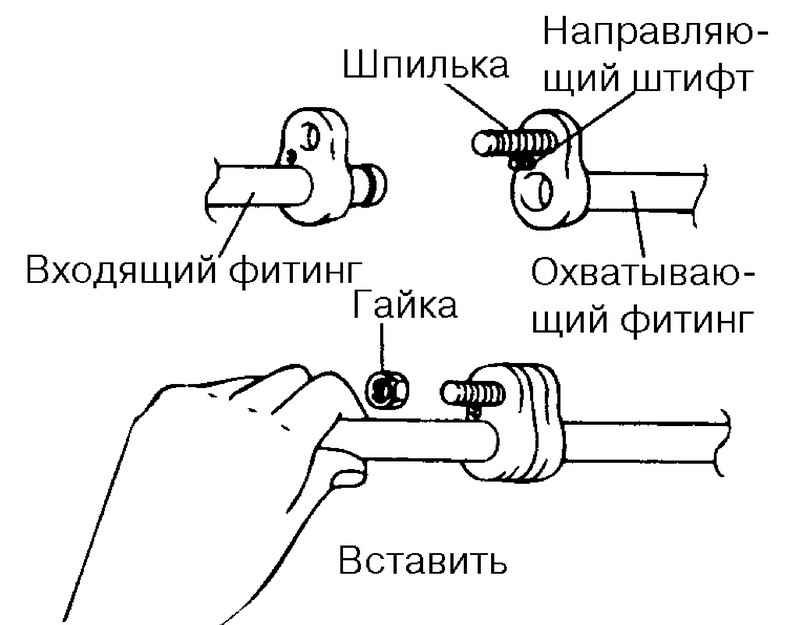

3. Вставьте трубку, как показано на рисунке, и затяните гайку рукой.

В статье не хватает:

• Фото деталей и расходников
• Качественных фото ремонта
