Установка ступицы и поворотного кулака переднего колеса Toyota Camry

Используя специальное приспособление 09950-60020 и пресс, установите новый подшипник ступицы переднего колеса в поворотный кулак.

Установите защитный кожух дискового тормоза и с помощью гаечного ключа Тorx (T30), заверните 4 болта.

Рис. 3.147. Установка нового подшипника ступицы переднего колеса

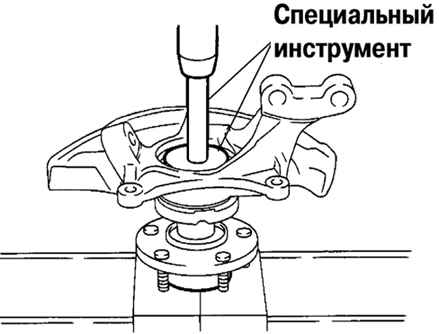

Рис. 3.148. Установка ступицы переднего колеса

Используя специальное приспособление и пресс, установите ступицу переднего колеса (рис. 3.148).

Используя приспособление для установки стопорных колец, установите новое стопорное кольцо отверстия ступицы переднего колеса.

Установите нижний шаровой шарнир передней подвески и затяните гайку.

Момент затяжки: 123 Н·м.

Установите новый шплинт.

ВНИМАНИЕ

Если отверстия для шплинта не совпадают, заверните гайку далее до 60°.

Установите 2 болта, гайки и переднюю ступицу в сборе на амортизаторную стойку передней подвески.

Момент затяжки: 210 Н·м.

ПРИМЕЧАНИЕ

Вставляйте болт со стороны передней части транспортного средства и затяните гайку.

Выдвиньте переднюю ступицу наружу, совместите шлицевую часть привода переднего колеса с отверстием в ступице и вставьте привод переднего колеса в ступицу.

ВНИМАНИЕ

Не выдвигайте переднюю ступицу слишком далеко.

Следите за тем, чтобы не повредить чехол наружного шарнира.

Следите за тем, чтобы не повредить ротор датчика скорости ABS.

Установите нижний рычаг передней подвески № 1.

Установите рулевую тягу.

Установите передний диск.

Установите суппорт дискового тормоза и закрепите его двумя болтами к поворотному кулаку.

Момент затяжки: 106,9 Н·м.

Установите гайку ступицы переднего колеса.

Отсоедините суппорт дискового тормоза и осуществите проверку зазора подшипника ступицы и другие проверки, описанные выше в подразделе «Проверка на автомобиле».

Установите окончательно суппорт дискового тормоза на поворотный кулак и закрепите его 2 болтами.

Установите передний датчик скорости.

Установите переднее колесо.

Момент затяжки: 103 Н·м.

Проверьте и отрегулируйте углы установки передних колес.

Проверьте сигнал датчика скорости ABS.
