Установка зубчатого шкива коленчатого вала двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

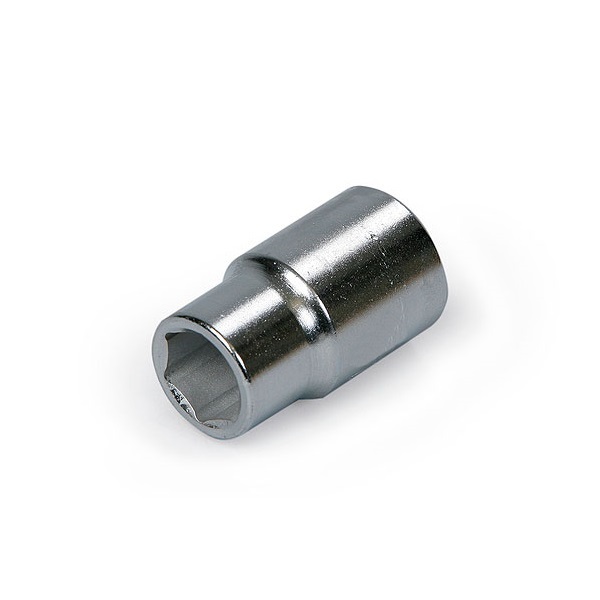

• Насадка на вороток

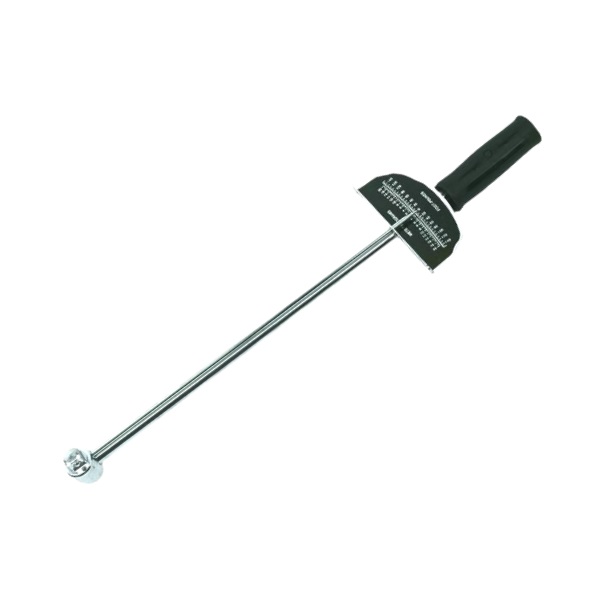

• Динамометрический ключ
• Специальный инструмент 09213-54015

1. Перед установкой зубчатого шкива коленчатого вала совместите установочную шпонку на коленчатом валу со шпоночным пазом в шкиве.

2. Установите зубчатый шкив коленчатого вала направляющей ремня (ротором датчика частоты вращения) внутрь. Поставьте пластину зубчатого шкива и заверните болт крепления пластины моментом затяжки 8 Н·м.

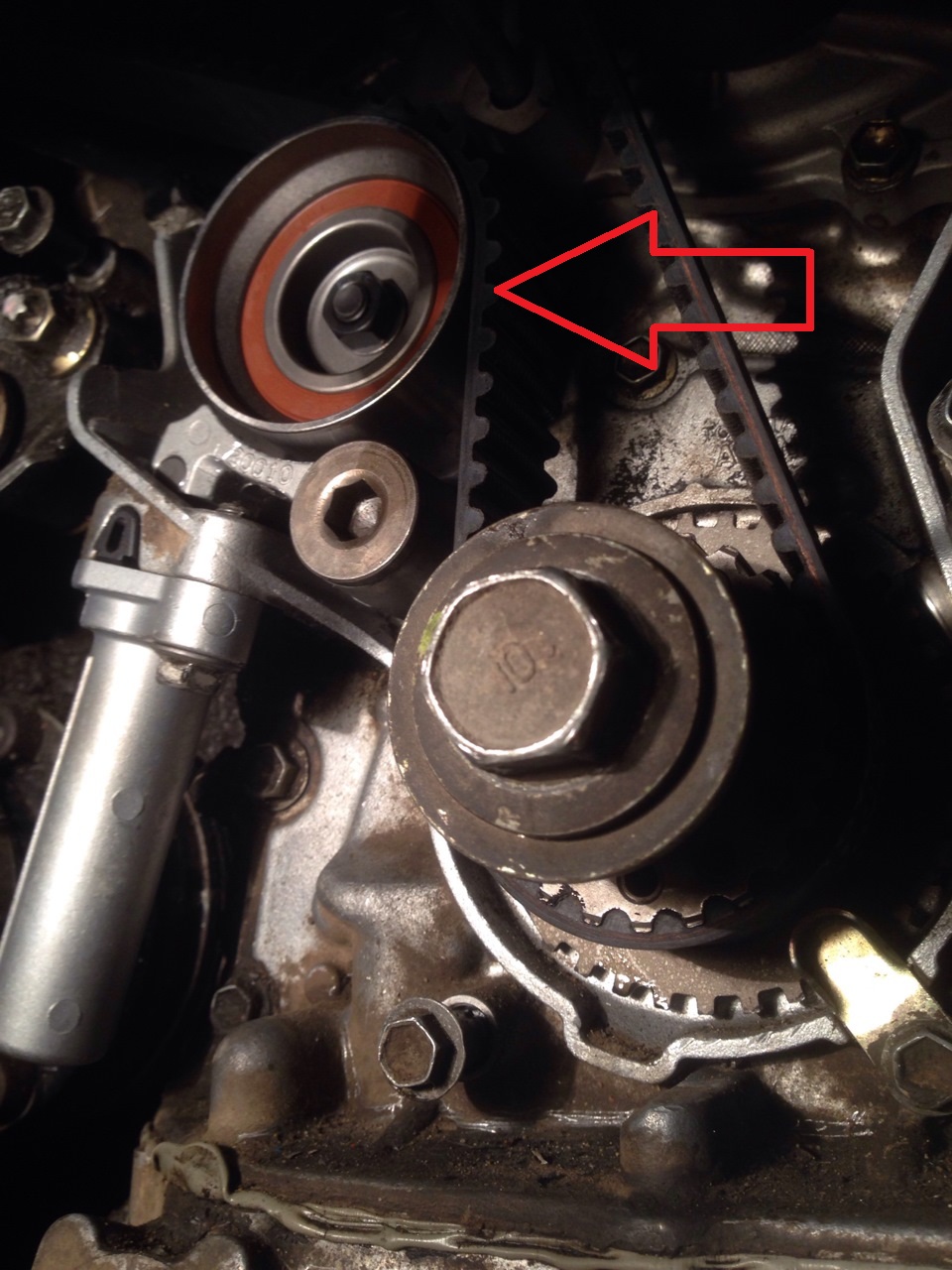

3. Установите шайбу и заверните болт ролика-натяжителя.

4. Проверьте, плавно ли вращается ролик-натяжитель.

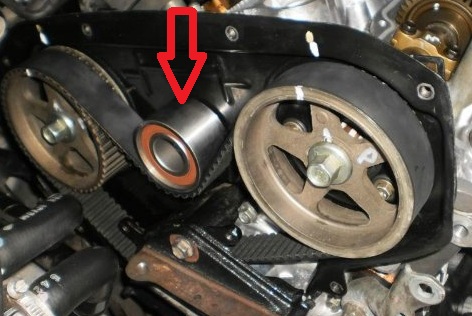

5. Установите промежуточный шкив. Затяните болт крепления моментом затяжки 43 Н·м и проверьте, плавно ли вращается шкив.

6. Совместите шпонку на распределительном валу со шпоночным пазом на шкиве и установите шкив на вал. Установите зубчатый шкив переднего распределительного вала направляющей ремня внутрь.

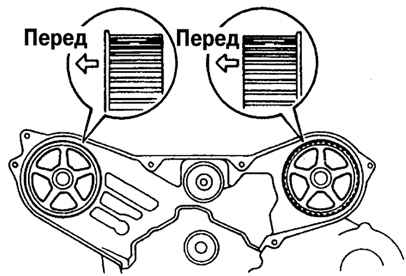

Правильная ориентация ремней шкивов передних распределительных валов

7. Используя специнструмент, установите и затяните болты шкивов моментом затяжки 125 Н·м.
