Устройство двигателя автомобиля Renault Duster



Двигатель 2,0 автомобиля Рено Дастер (вид спереди по направлению пеpедвижения автомобиля): 1 - ремень привода дополнительных агрегатов; 2 - насос гидроусилителя рулевого управления; 3 - ремень привода ГРМ; 4 - крышка маслозаливной горловины; 5 - датчик абсолютного давления воздуха; 6 - датчик температуры воздуха на впуске; 7 - ресивер; 8 - подающий шланг; 9 - топливная рампа с форсунками; 10 - крышка головки блока цилиндров; 11 - индикатор уровня масла; 12 - головка блока цилиндров; 13 - термостат; 14 - датчик детонации; 15 - направляющая трубка указателя уровня масла; 16 - маховик; 17 - блок цилиндров; 18 - пробка; 19 - поддон картера; 20 - теплообменник; 21 - масляный фильтрующий элемент; 22 - подводящая труба насоса охлаждающей жидкости; 23 - датчик сигнализатора неудовлетворительного давления масла; 24 - кронштейн дополнительных агрегатов; 25 - компрессор кондиционера; 26 - генератор

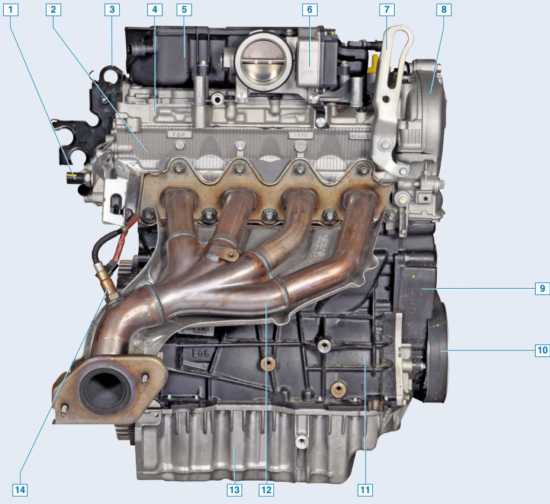

Силовой агрегат 2,0 автомобиля Renault Duster (вид сзади по направлению пеpедвижения автомобиля): 1 - датчик температуры охлаждающей жидкости; 2 - головка блока цилиндров; 3 - левый рым двигателя; 4 - крышка головки блока цилиндров; 5 - ресивер; 6 - дроссельный узел; 7 - правый рым двигателя; 8 - верхняя крышка привода ГРМ; 9 - нижняя крышка привода ГРМ; 10 - ремень привода дополнительных агрегатов; 11 - блок цилиндров; 12 - выпускной коллектор; 13 - поддон картера; 14 - руководящий датчик концентрации кислорода

Автомобили Renault Duster комплектуются моторами 2-х модификаций: К4М объемом 1,6 л и F4R объемом 2,0 л. Оба мотора бензиновые, четырехтактные, четырехцилиндровые, рядные, шестнадцатиклапанные - с верхним компоновкой 2-х распределительных валов. Моторы размещены в двигательном отделении поперечно. По конструкции моторы сходны
меж собой. Главные различия связаны с объемами частей кривошипно-шатунного механизма, так как диаметры цилиндров и ходы поршней у моторов различные. Порядок работы цилиндров: 1-3- 4-2, отсчет - от маховика. Система питания - ступенчатый многоточечный впрыск топлива (нормы токсичности Евро-4). Двигатель с коробкой передач и сцеплением автомобиля Рено Дастер
представляют двигатель - цельный блок, зафиксированный в двигательном отделении на 3 гибких резинометаллических опорах. Правая опора прикрепляется к верхней крышке привода газораспределительного механизма (ГРМ) силового агрегата, а левая и задняя - к картеру коробки передач. На моторе 2,0 применена система регулирования фаз газораспределения, заключающаяся в изменении

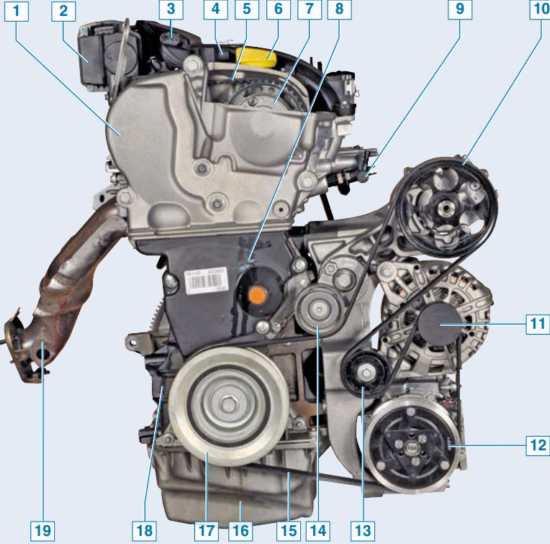

Силовой агрегат 2,0 автомобиля Рено Дастер (вид справой стороны по направлению пеpедвижения автомобиля): 1 - верхняя крышка привода ГРМ; 2 - дроссельный узел; 3 - датчик абсолютного давления воздуха; 4 - ресивер; 5 - ремень привода ГРМ; 6 - крышка маслозаливной горловины; 7 - исполнительный механизм системы изменения фаз ГРМ; 8 - нижняя крышка привода ГРМ; 9 - топливная рампа с форсунками; 10 - шкив насоса гидроусилителя рулевого управления; 11 - шкив генератора; 12 - электромагнитная муфта компрессора кондиционера; 13 - опорный ролик ремня привода дополнительных агрегатов; 14 - ролик натяжного механизма ремня привода дополнительных агрегатов; 15 - ремень привода дополнительных агрегатов; 16 - поддон картера; 17 - шкив привода дополнительных агрегатов; 18 - блок цилиндров; 19 - выпускной коллектор

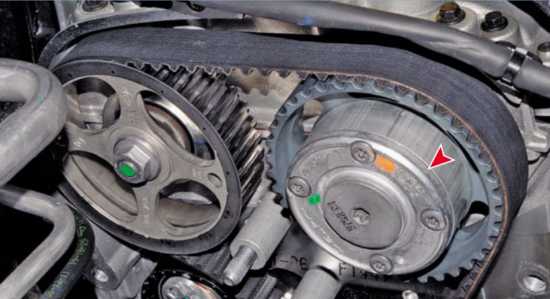

Исполнительный механизм системы изменения фаз газораспределения мотора 2,0 автомобиля Renault Duster размещен на носке распределительного вала впускных клапанов и объединен с зубчатым шкивом вала.
