Замена датчика уровня топлива Chevrolet Lanos 2005 - 2009

Инструменты:

• Отвертка плоская средняя
• Шило
• Плоскогубцы

Детали и расходники:

• Датчик топлива (GM 96388928).
• Уплотнительное кольцо топливного насоса (GM 96183170).

1. Установите автомобиль на ровную горизонтальную площадку, откройте капот и снимите клемму провода «-» аккумуляторной батареи.

Клемма провода «-» аккумуляторной батареи.

2. Вытащите предохранитель бензонасоса Шевроле Ланос (30-е реле), затем подключите провод клеммы «-» к выводу аккумуляторной батареи. Заведите двигатель и дайте ему поработать на холостом ходе до остановки. Включите стартер на 2–3 с. В результате давление в топливной системе будет сброшено. Отключите клемму провода «-» аккумулятора.

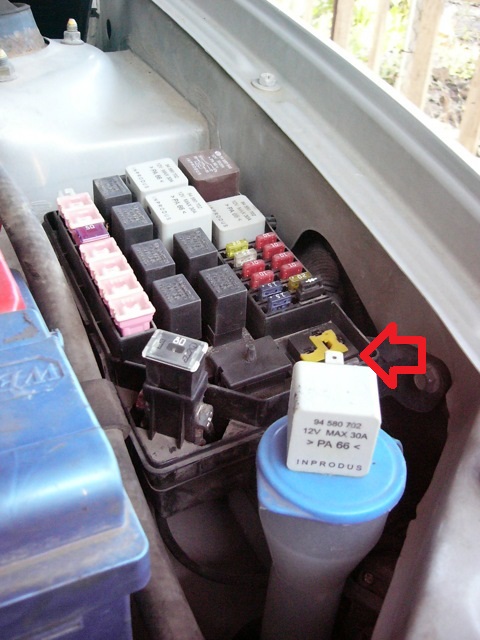

Предохранитель бензонасоса (30-е реле).

3. В салоне автомобиля поднимите подушку заднего сиденья.

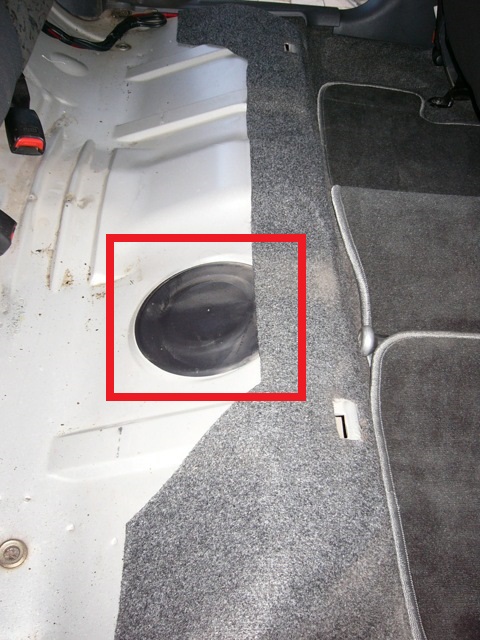

Крышка лючка топливного модуля.

4. Поддев плоской отверткой, крышку лючка топливного модуля, снимите крышку.

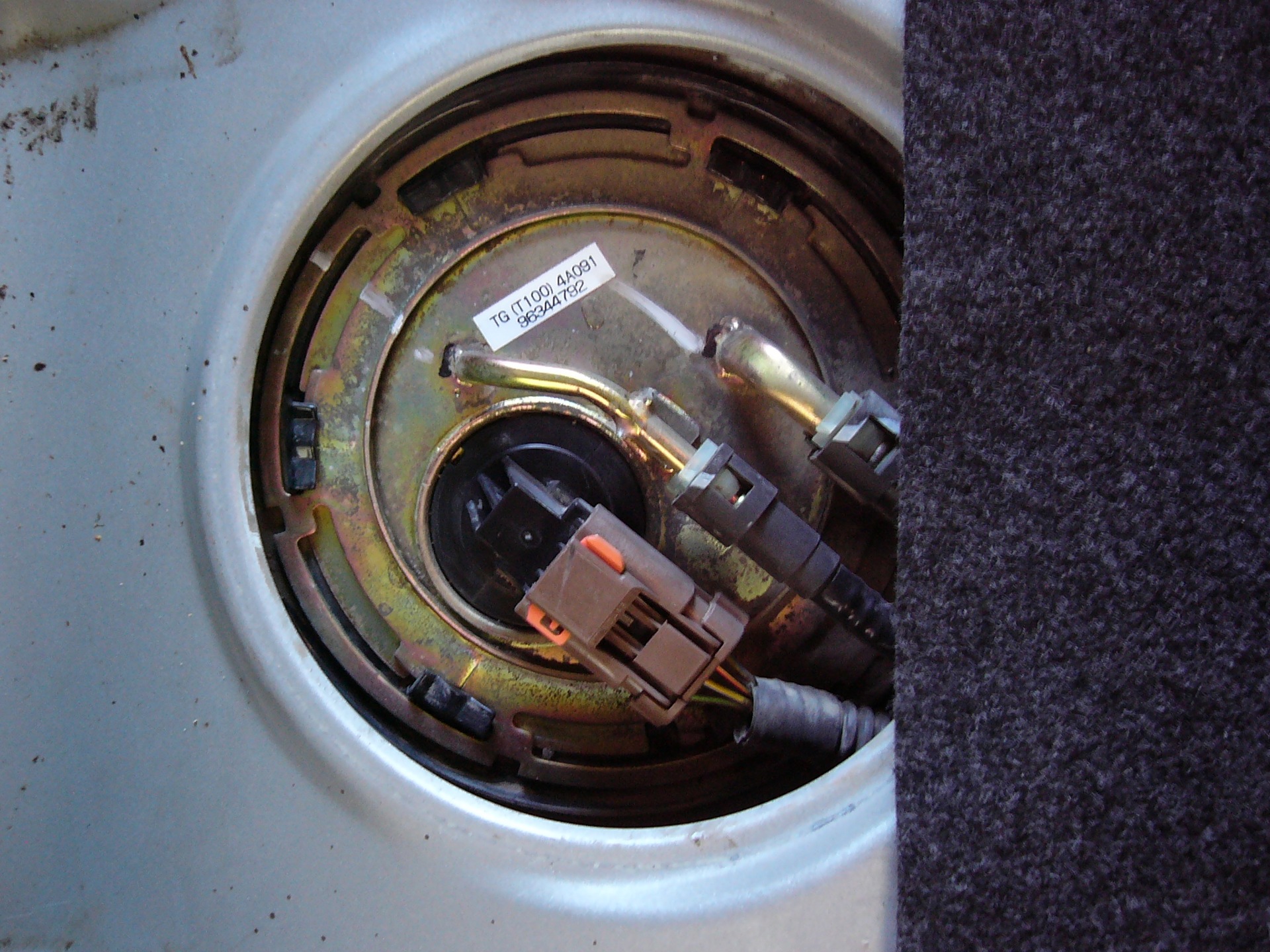

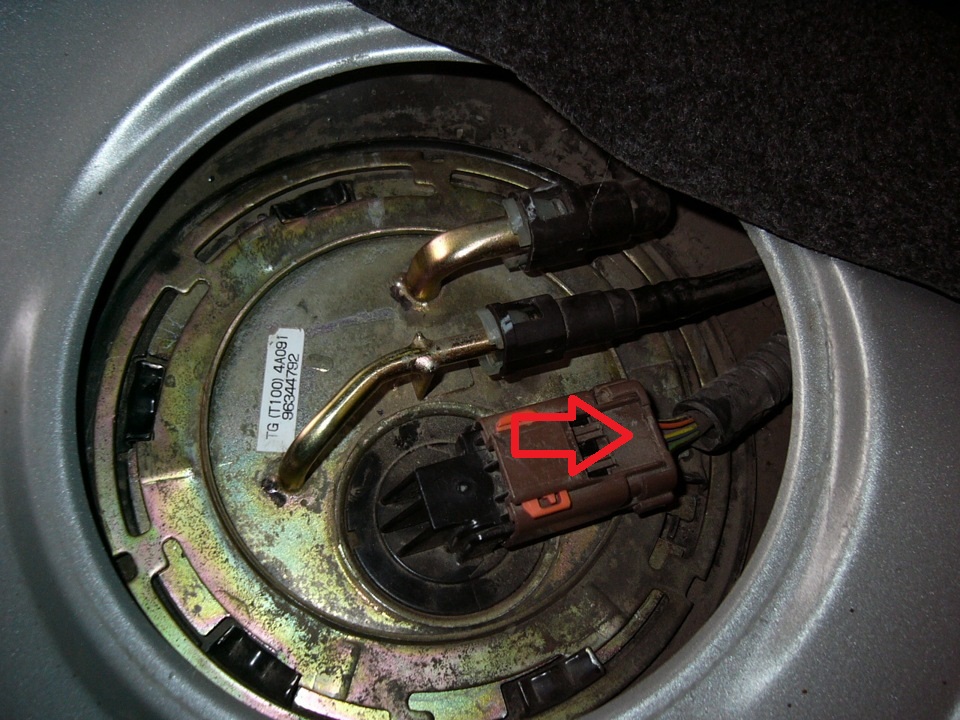

5. Сдвиньте блокировку колодки жгута, проводов системы управления двигателем.

Блокировка колодки жгута проводов, системы управления двигателем.

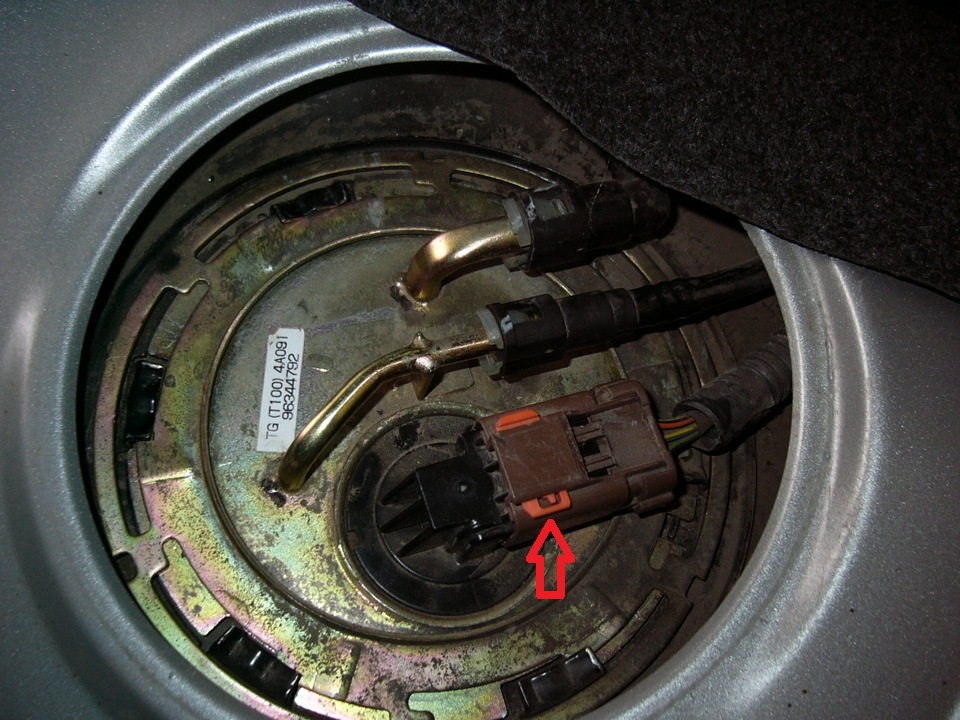

6. Надавите на фиксатор в задней части колодки жгута проводов и снимите колодку.

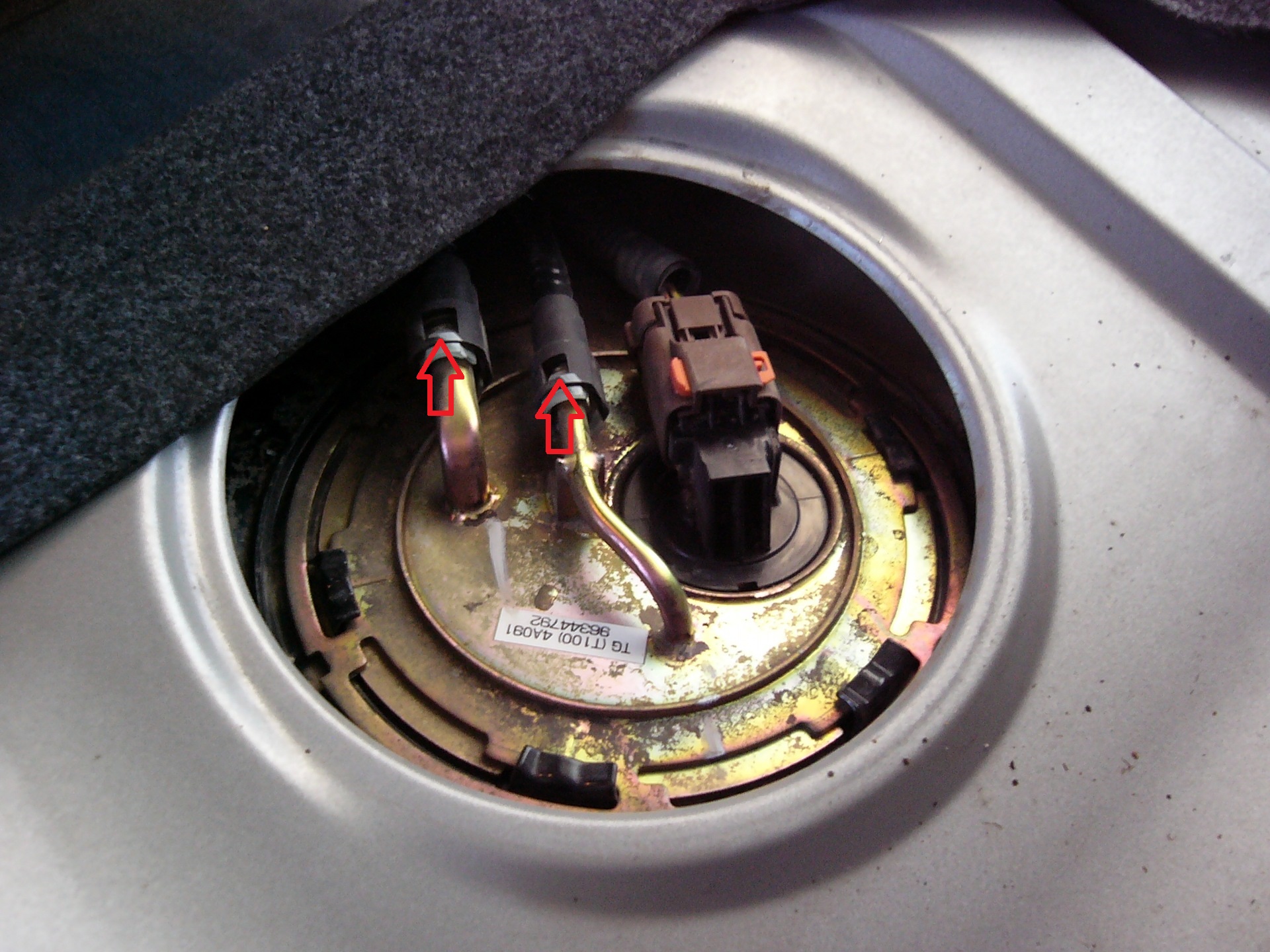

7. Сожмите фиксатор наконечника трубки сливной магистрали и снимите наконечник трубки со штуцера крышки топливного модуля. Аналогично с другого штуцера крышки модуля снимите наконечник трубки нагнетательной магистрали.

8. Плоской отверткой, проворачивайте стопорное кольцо крышки, топливного модуля против часовой стрелки, до совпадения пазов в кольце и выступов во фланце топливного бака, затем снимите кольцо.

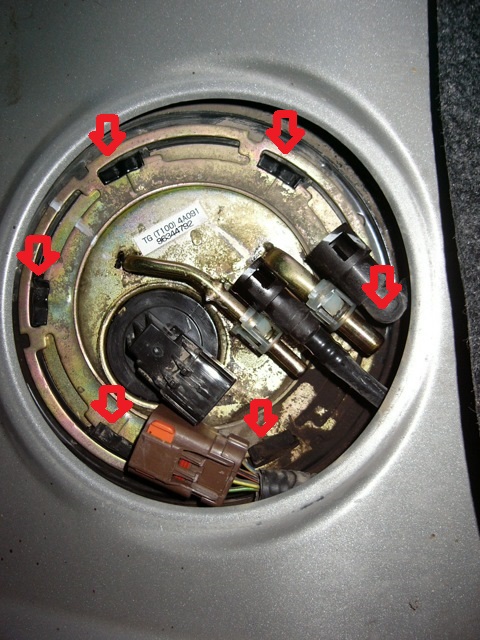

Выступы во фланце топливного бака.

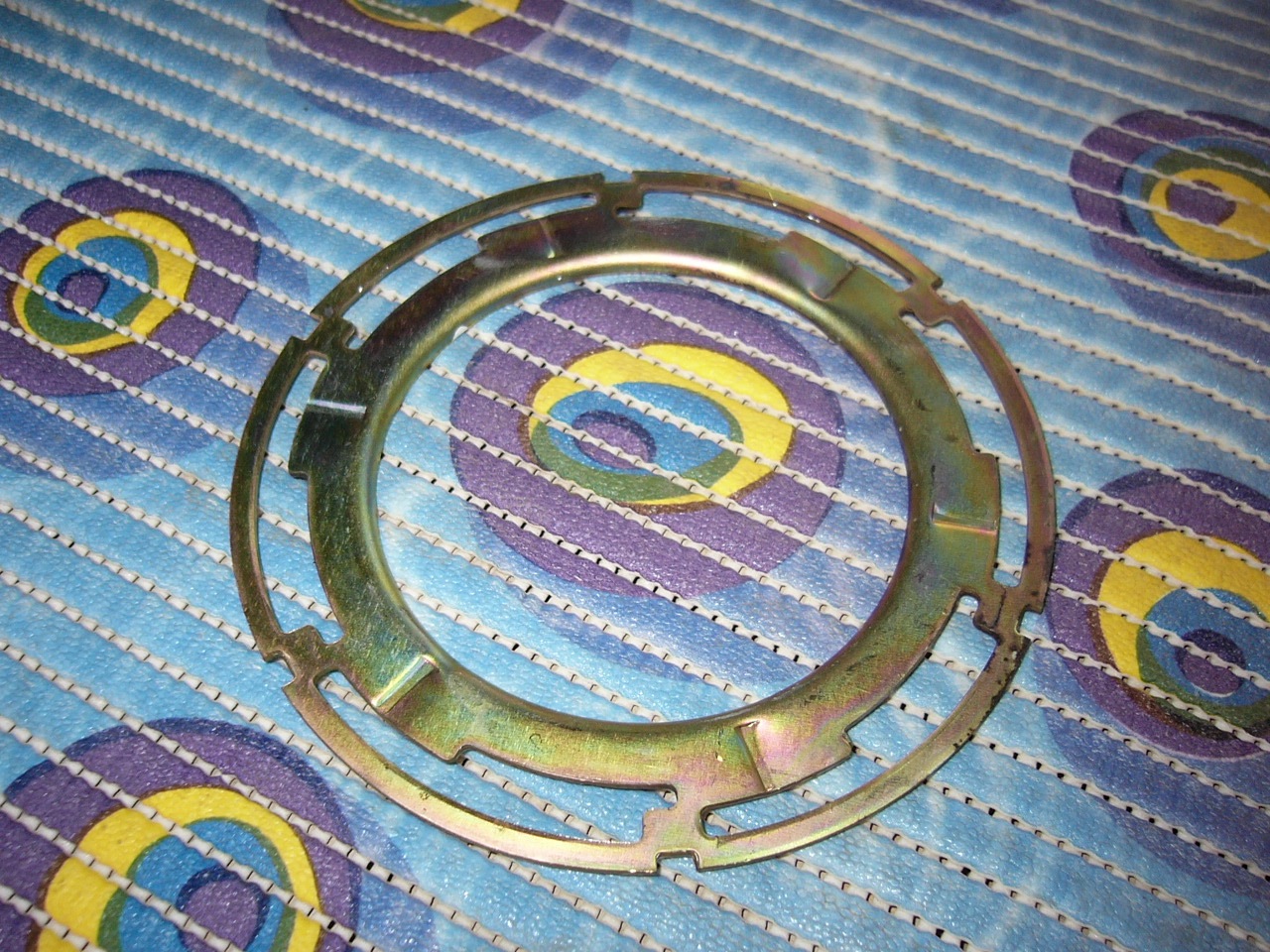

Стопорное кольцо крышки топливного модуля.

9. Извлеките топливный модуль из отверстия топливного бака.

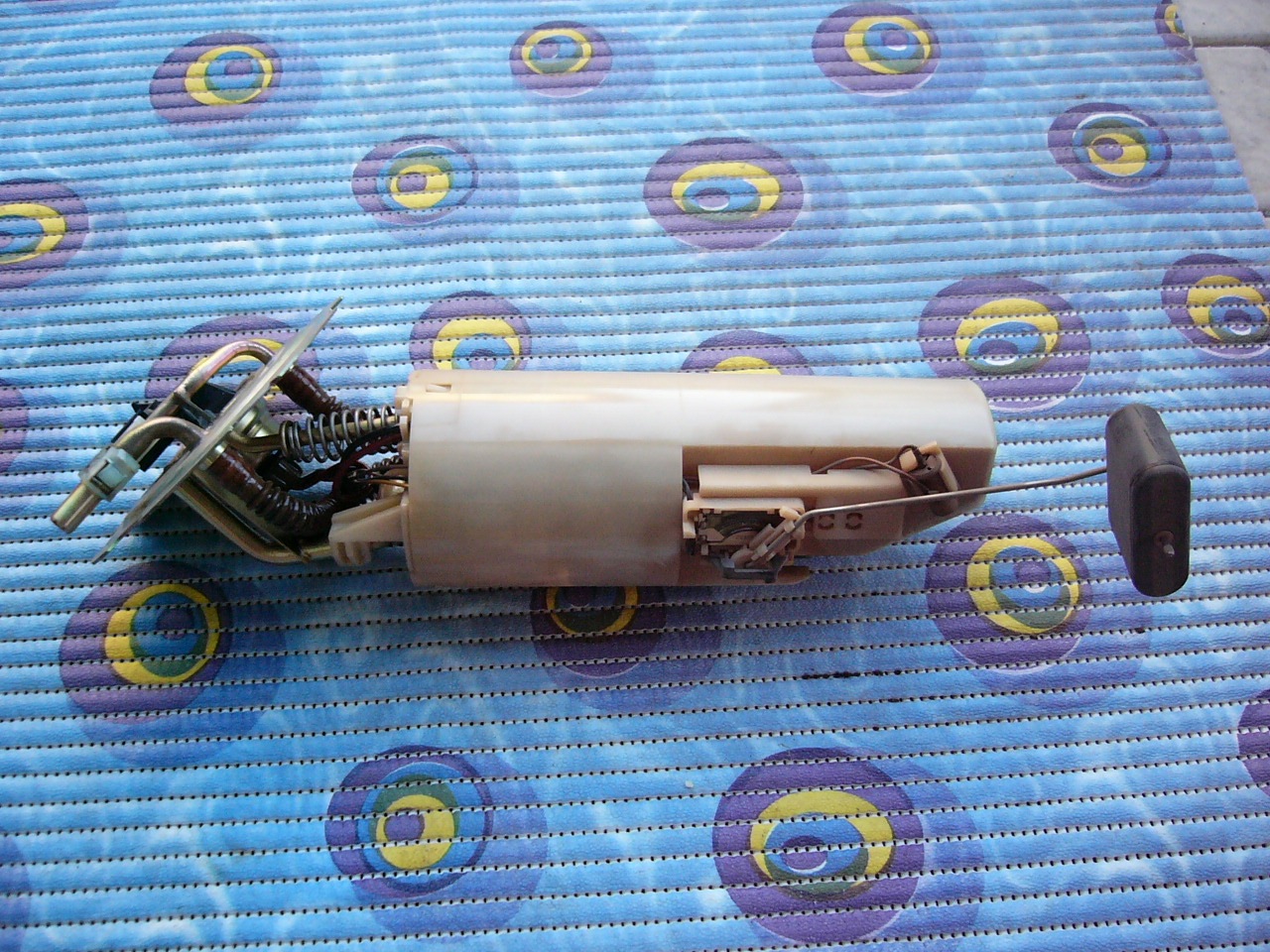

Топливный модуль Шевроле Ланос.

Примечание:

Соединение крышки топливного модуля с фланцем отверстия бака уплотняется резиновым кольцом. При выходе из строя уплотнительного кольца крышки модуля замените его новым.

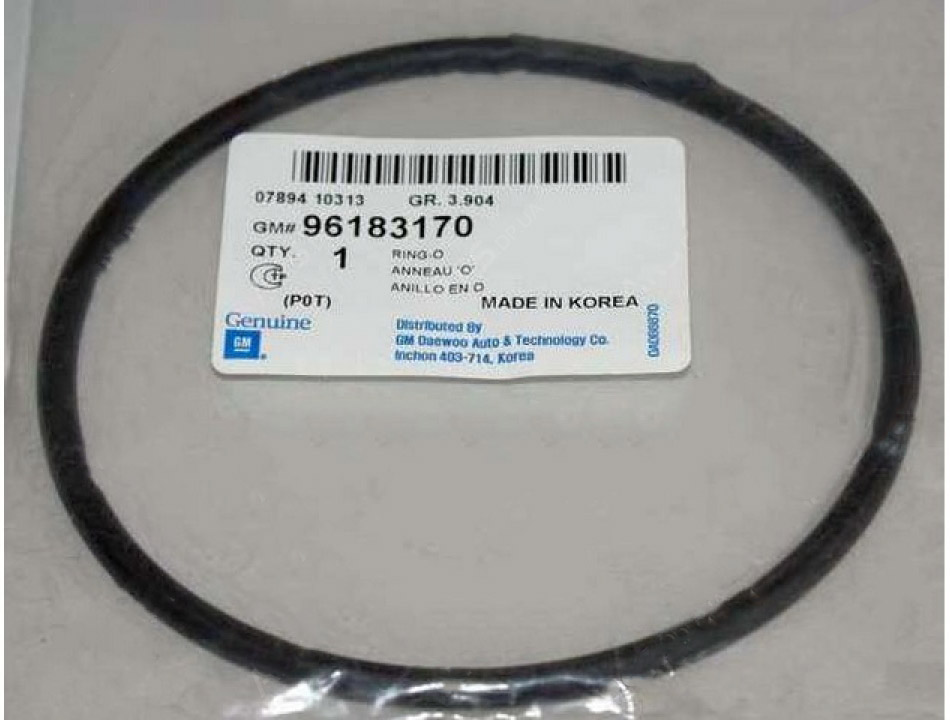

Новое уплотнительное кольцо топливного насоса (GM 96183170).

Полезный совет:

После извлечения топливного модуля, прикройте отверстие в топливном баке, для того чтобы туда не попала грязь.

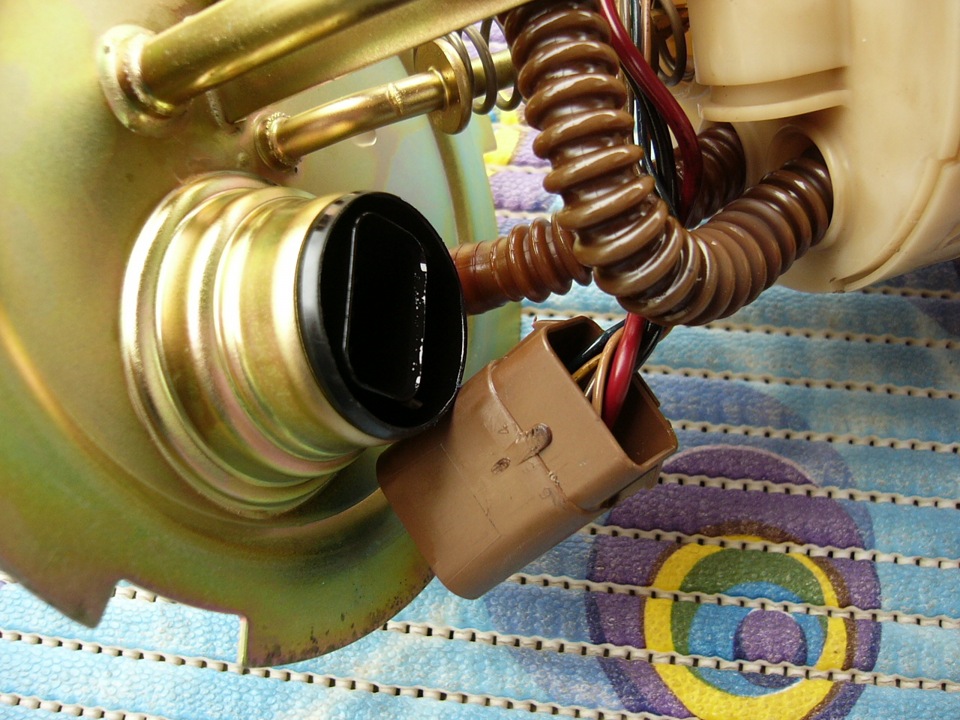

10. Для замены датчика указателя уровня топлива, нажмите на фиксатор колодки жгута проводов и отсоедините колодку от разъёма крышки топливного модуля.

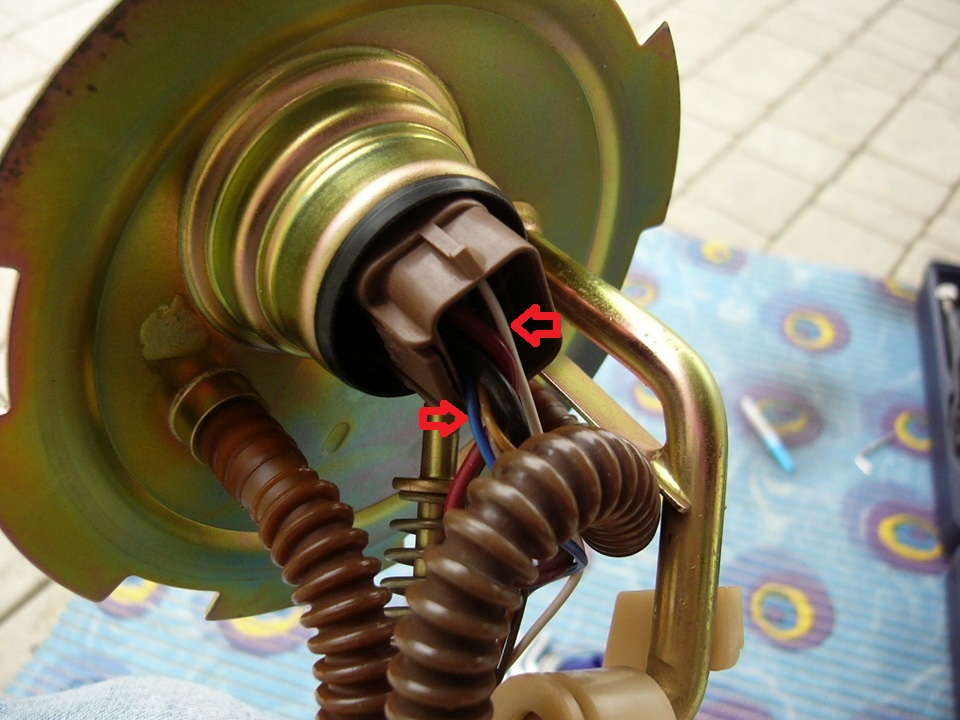

11. Для снятия датчика необходимо извлечь наконечники его проводов из колодки жгута проводов. У топливного датчика, провода синего и белого цвета.

12. Через два отверстия колодки поочередно надавите шилом на выступы фиксатора, наконечников проводов и плоскогубцами извлеките из колодки, фиксатор наконечников проводов.

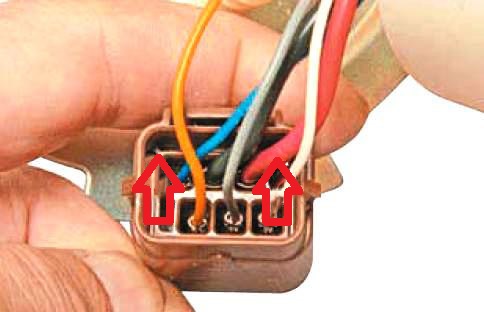

Выступы фиксатора, наконечников проводов

Фиксатор наконечников проводов

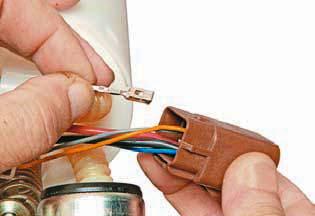

13. Шилом отожмите язычок колодки, который держит наконечник нужного провода, извлеките наконечник провода из колодки. Аналогично извлеките из колодки наконечник другого провода.

Полезный совет:

Перед извлечением проводов из колодки, пометьте их расположение.

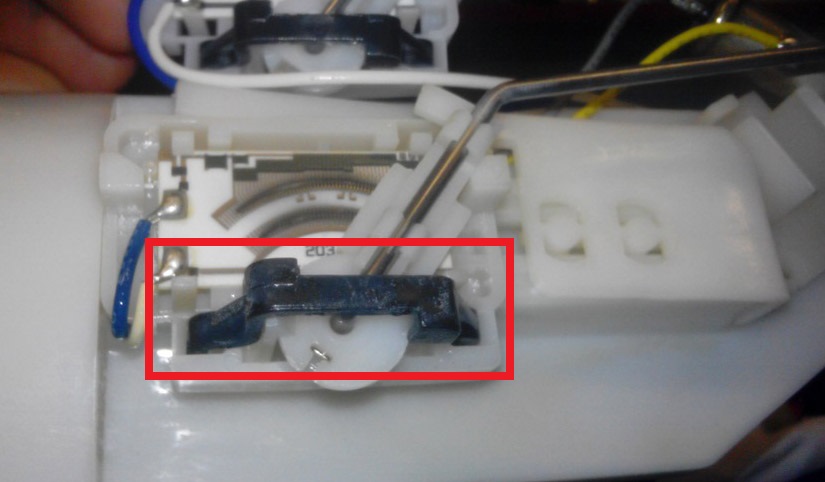

14. Для того чтобы снять датчик уровня топлива Шевроле Ланос, подденьте плоской отверткой, фиксатор датчика.

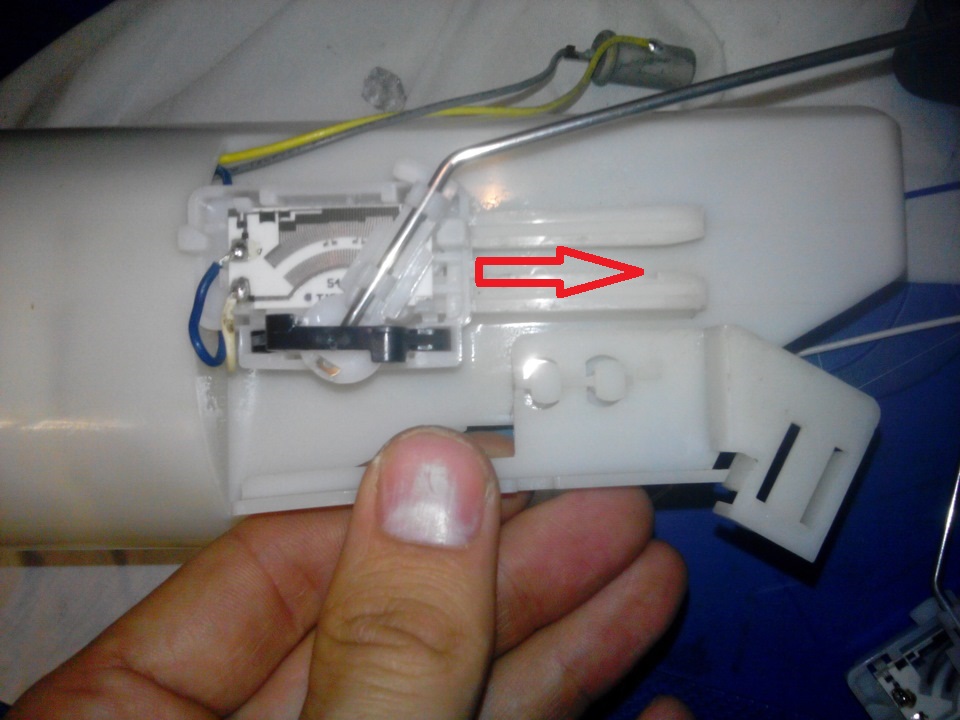

15. Поддев отверткой датчик, сдвиньте его по направляющим корпуса модуля и снимите датчик указателя уровня топлива, выводя его провода через отверстие в корпусе модуля.

16. Установите новый датчик топлива в обратной последовательности.

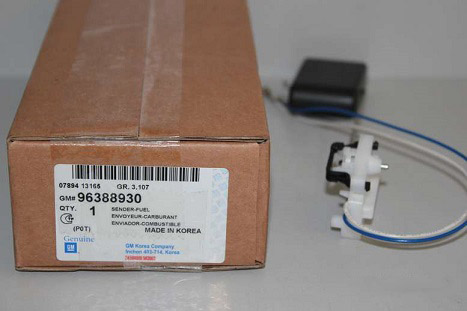

Новый датчик топлива Шевроле Ланос (GM 96388928).

Примечание:

Перед закрыванием крышки лючка в полу кузова под задним сиденьем, необходимо проверить герметичность соединений топливного модуля. Для этого подсоедините клемму провода к «минусовому» выводу аккумуляторной батареи и включите зажигание.
