Замена гидравлического натяжителя цепи привода распределительного вала Chevrolet Niva

Инструменты:

• Отвёртка крестовая
• Торцовый вороток
• Головка для торцового воротка на 10
• Рожковый рожковый на 10
• Ключ для прокачки тормозов на 10

Детали и расходники:

• Гермети
• Натяжитель цепи
• Прокладка натяжителя цепи

Внимание:
На двигатель устанавливаются гидронатяжители и трубки подвода масла двух вариантов. Трубки и гидронатяжители не взаимозаменяемы. Различия относятся к машинам выпущенных до 08.2008 года и после.

Примечания:
Натяжитель пружинно-гидравлического типа снимают для замены при выходе из строя, а также при замене деталей привода газораспределительного механизма и головки блока цилиндров.

Замена гидравлического натяжителя цепи привода распределительного вала Шевроле Нива

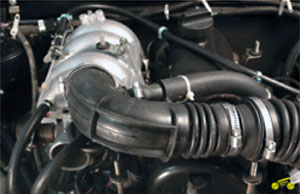

1. Для облегчения доступа к натяжителю ослабьте хомут крепления правой части патрубка подвода воздуха к дроссельному узлу.

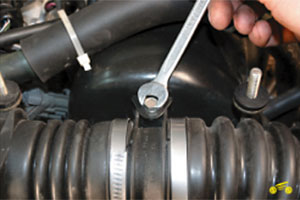

2. Выверните болт крепления патрубка.

3. Отсоединив правую часть патрубка от дроссельного узла, приподнимите ее вверх.

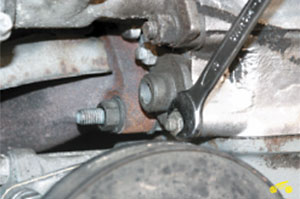

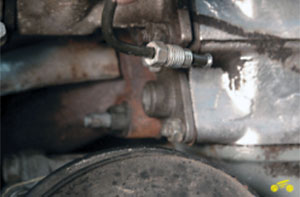

4. Отверните гайку трубки подвода масла к натяжителю.

Полезный совет:

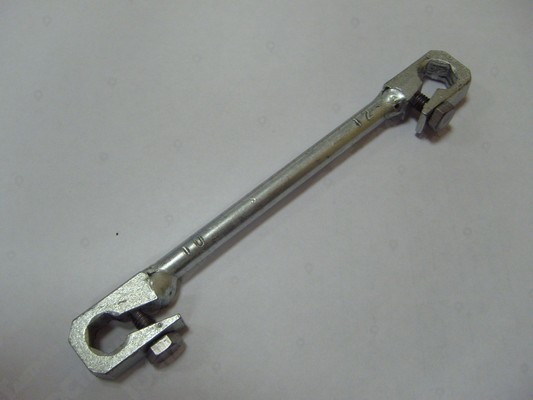

Если простым ключом гайка трубки не откручивается, воспользуйтесь ключом для прокачки тормозов.

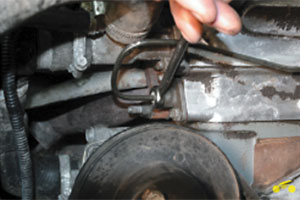

5. Отсоедините трубку от натяжителя и отведите ее в сторону.

6. Отверните две гайки крепления натяжителя к головке блока цилиндров.

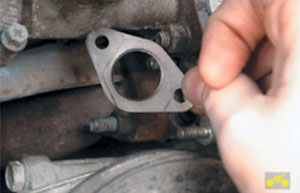

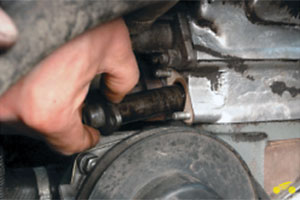

7. Выньте его из гнезда, стараясь не повредить расположенную под ним прокладку.

Полезные советы:
Рекомендуем при каждом снятии натяжителя заменять прокладку новой. Перед установкой смажьте ее с обеих сторон тонким слоем герметика.

8. Устанавливайте натяжитель в порядке, обратном снятию, проверив чистоту дренажного отверстия в его корпусе.

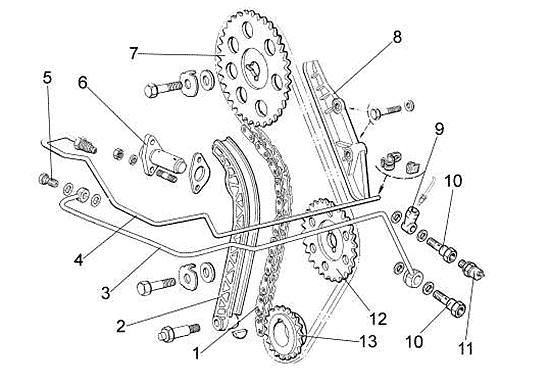

Элементы механизма натяжения цепи:
1 – цепь;
2 – башмак натяжителя;
3 – трубка подвода масла к натяжителю (вариант 2);
4 – трубка подвода масла к натяжителю (вариант 1);
5 – болт крепления тубки;
6 – натяжитель цепи;
7 – звездочка распределительного вала;
8 – успокоитель;
9 – переходник;
10 – болт крепления трубки;
11 – датчик контрольной лампы давления масла;
12 – звездочка валика привода масляного насо- са;
13 – звездочка коленчатого вала.

В статье не хватает:

• Качественных фото ремонта
