Замена главного цилиндра привода выключения сцепления Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Гаечный ключ торцевой Г-образный 12 мм
• Плоскогубцы
• Отвертка плоская средняя

Детали и расходники:

• Уплотнительное резиновое кольцо
• Емкость для слива жидкости
• Тормозная жидкость
• Главный цилиндр привода выключения сцепления

1. Снимите воздушный фильтр, как описано здесь.

2. Откройте бачок главного тормозного цилиндра.

3. Снимите аккумуляторную батарею, как описано здесь.

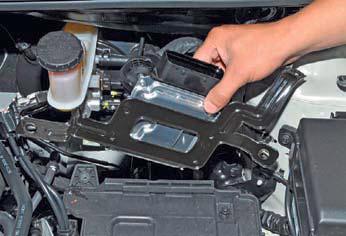

4. Снимите блок управления двигателем в сборе с кронштейном, как описано здесь.

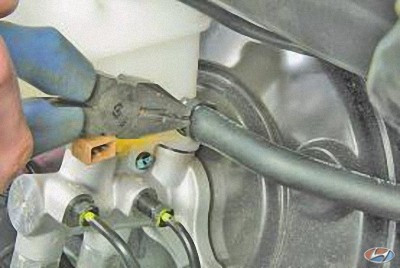

5. Сожмите отогнутые ушки, хомута крепления шланга подачи рабочей жидкости из бачка главного тормозного цилиндра и сдвиньте хомут по шлангу.

6. Отсоедините шланг от штуцера бачка главного тормозного цилиндра и слейте тормозную жидкость в заранее подготовленную емкость.

Примечание:

Бачок, общий для главных цилиндров привода тормозов и выключения сцепления, состоит из трех отдельных секций: двух для раздельных контуров гидропривода тормозов и одной для гидропривода выключения сцепления.

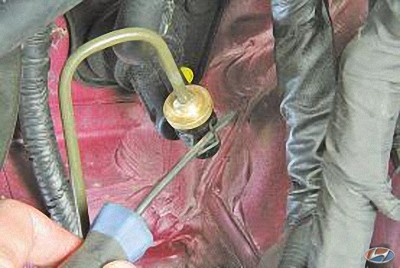

7. Поддев отверткой, извлеките пружинный фиксатор и отсоедините наконечник трубки.

Примечание:

Соединение трубок с главным цилиндром сцепления уплотнено резиновым кольцом. Заменяйте кольца новыми при каждом разъединении соединений.

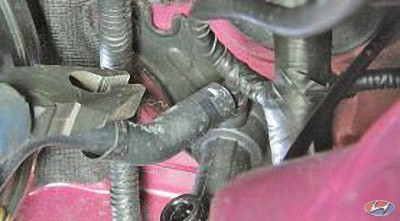

8. Сожмите отогнутые ушки, хомута крепления шланга подачи рабочей жидкости в главный цилиндр привода выключения сцепления и сдвиньте хомут по шлангу.

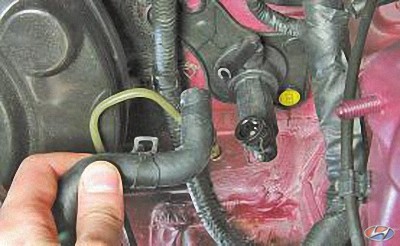

9. Отсоедините шланг от штуцера главного цилиндра привода выключения сцепления и снимите его.

Примечание:

Для наглядности некоторые дальнейшие операции показаны на снятых узлах.

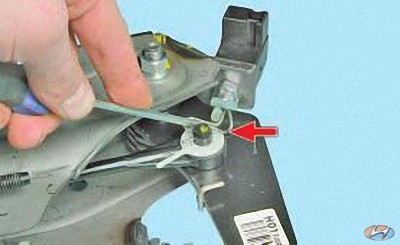

10. В салоне автомобиля под панелью приборов подденьте пружинный фиксатор.

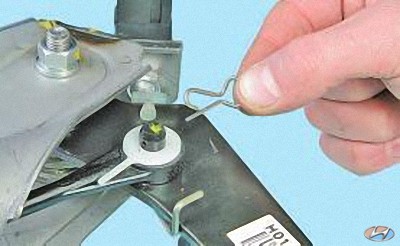

11. Извлеките пружинный фиксатор из отверстия оси, крепления наконечника штока, главного цилиндра привода выключения сцепления.

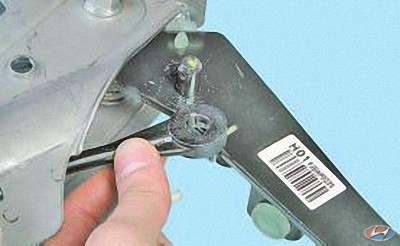

12. Снимите шайбу.

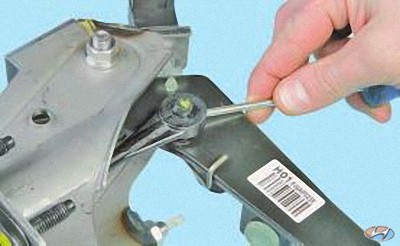

13. Подденьте отверткой наконечник штока главного цилиндра привода выключения сцепления.

14. Cнимите с оси педали наконечник штока главного цилиндра привода выключения сцепления.

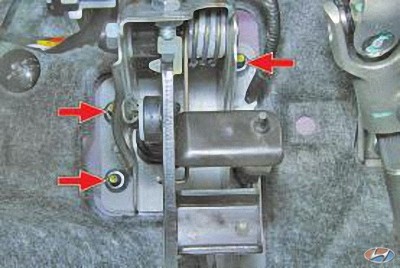

15. Отверните три гайки, крепления главного цилиндра привода выключения сцепления к кронштейну педали и извлеките их.

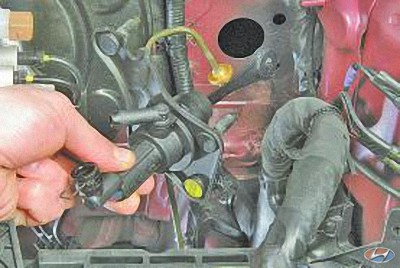

16. Извлеките главный цилиндр привода выключения сцепления из моторного отсека.

17. Установите детали в порядке, обратном снятию.

18. Удалите воздух из гидропривода выключения сцепления, как описано здесь.
