Замена и обслуживание тормозных колодок тормозных механизмов передних колес Hyundai Santa Fe 2006-2012

Инструменты:

• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки
• Домкрат винтовой
• Резиновая груша
• Гаечный ключ накидной прямой 14 мм
• Ключ трещоточный
• Головка 17 мм
• Щетка металлическая
• Приспособление для утапливания тормозных суппортов (при необходимости)

Детали и расходники:

• Тормозная жидкость (типа DOT-4, при необходимости)
• Проволока (при необходимости)
• Передние тормозные колодки (58101-2BA10)

• Защитные чехлы направляющих пальцев (при необходимости) (58164-2E000)

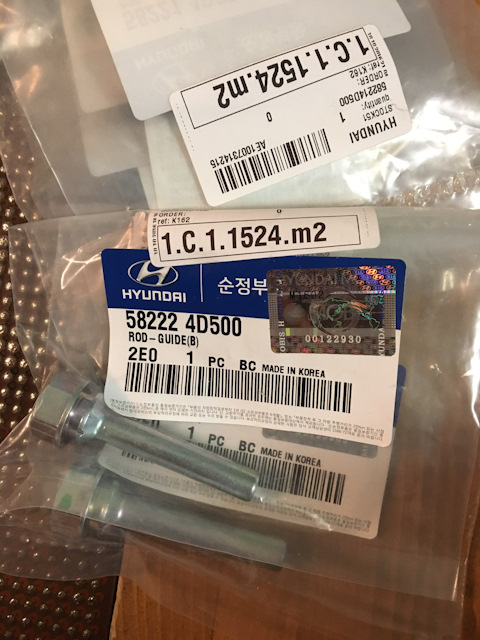

• Верхний направляющий палец переднего колеса (5862-2F300)

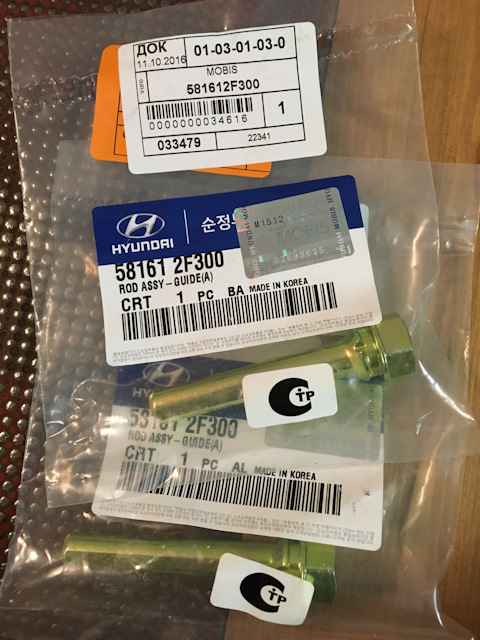

• Нижний направляющий палец переднего колеса (58161-2F300)

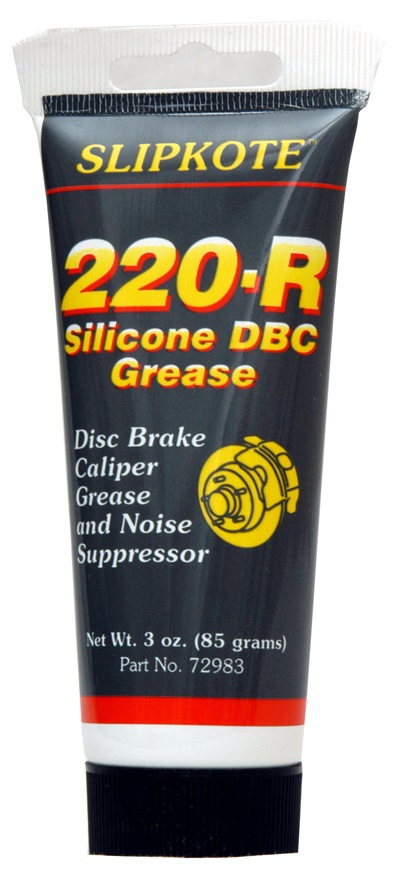

• Смазка для направляющих пальцев

Примечание:

В этой статье описана замена колодок Санта Фе.

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки нужно заменить при их трещинах, замасливании накладок, сколов и отслоения накладок от основания колодок.

Предупреждение:

Колодки тормозных механизмов передних колес необходимо заменять только комплектом – комплект колодок левого переднего колеса и комплект колодок правого переднего колеса. Замена только одного комплекта может привести к уводу автомобиля в сторону при торможении.

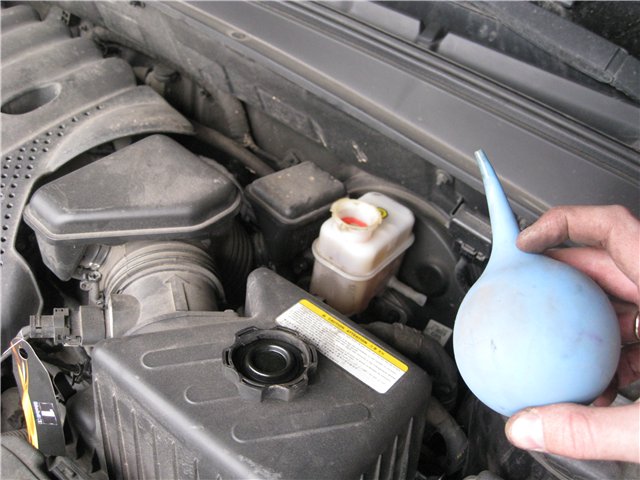

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачайте из бачка часть жидкости.

Примечание:

Жидкость необходимо откачать чтобы при утапливании поршней в рабочий цилиндр она не вытекла из-под крышки бачка.

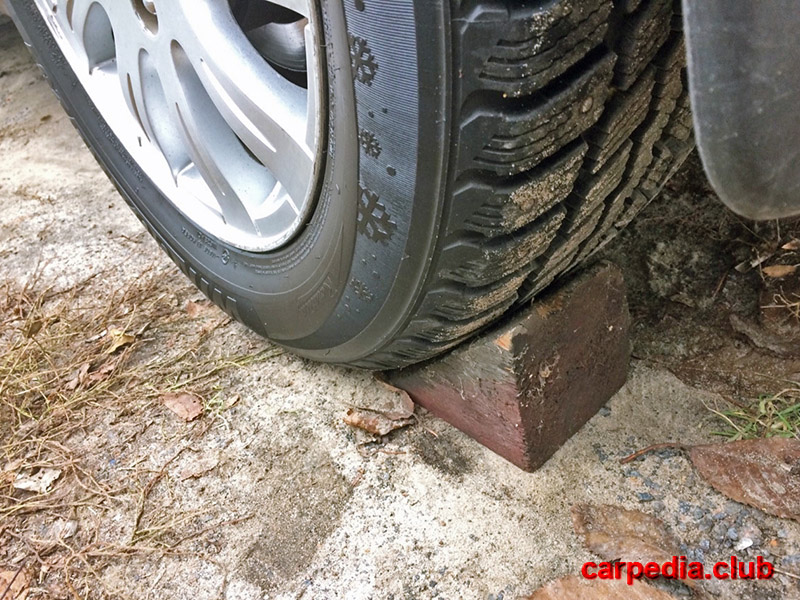

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

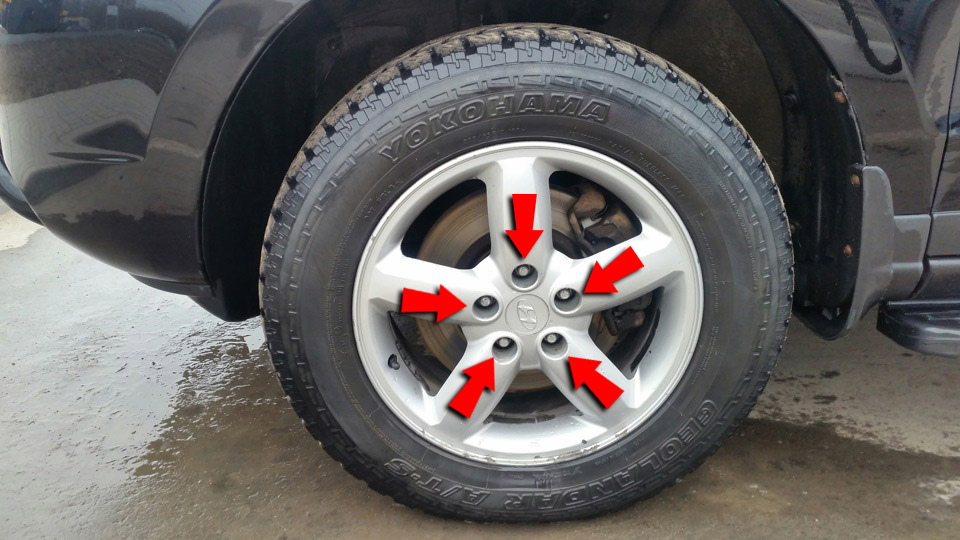

3. Ослабьте затяжку гаек крепления переднего колеса.

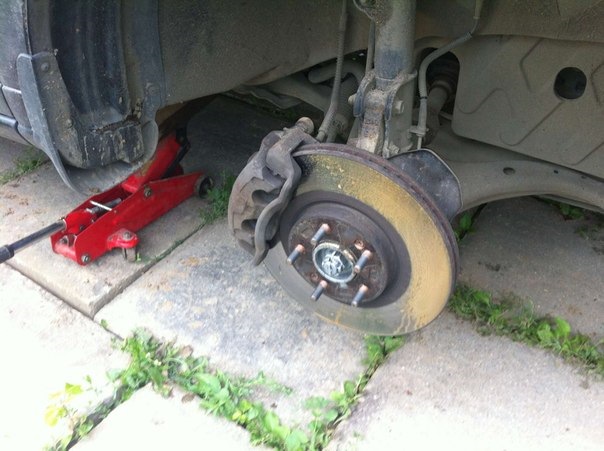

4. Приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.

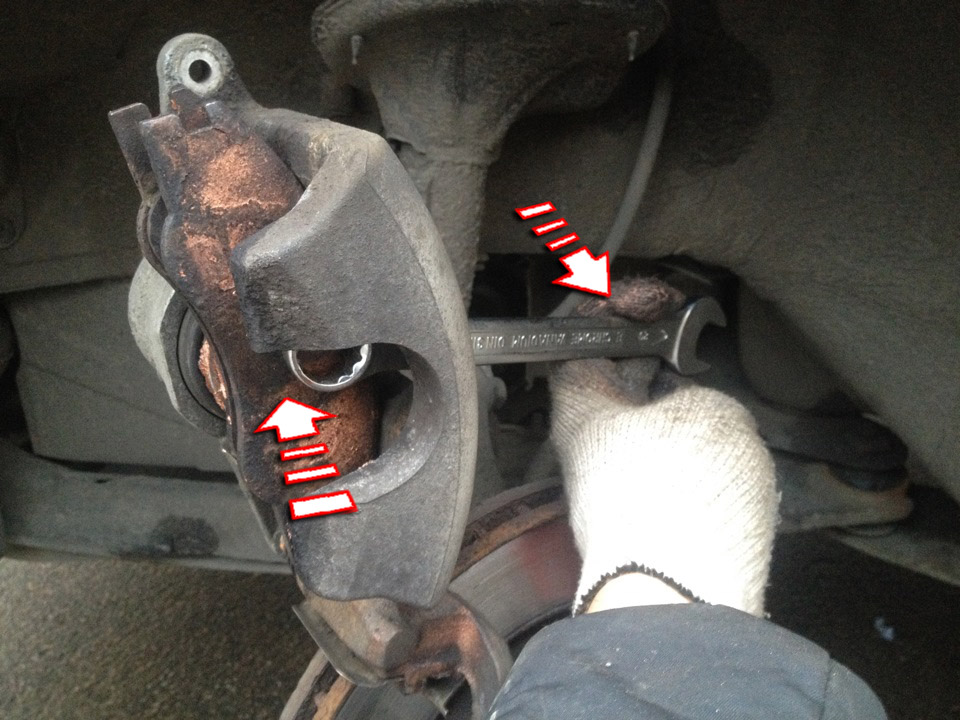

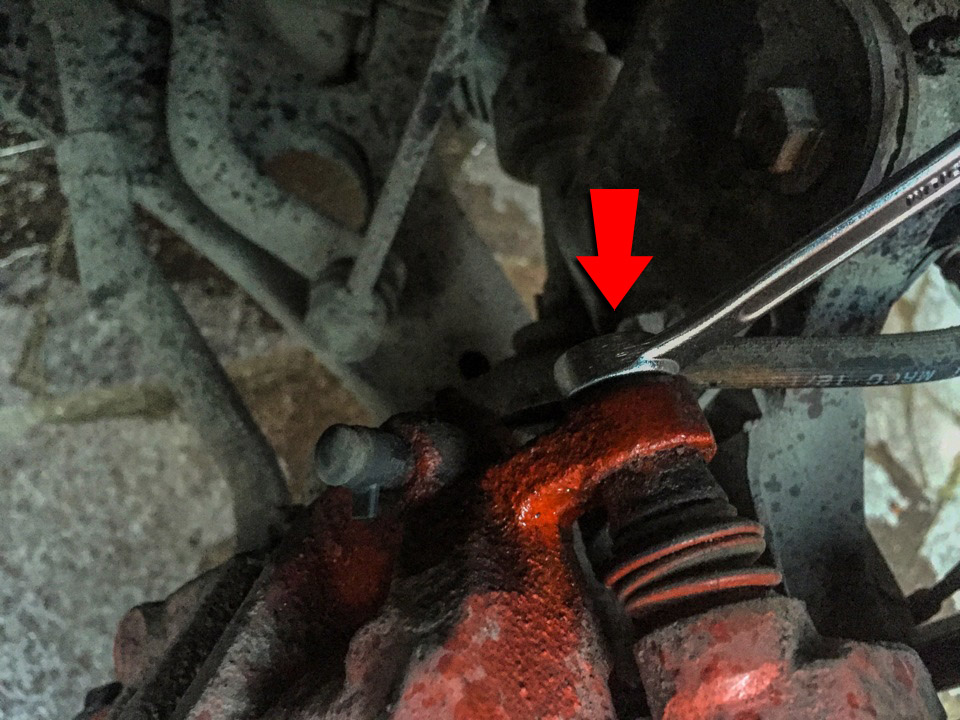

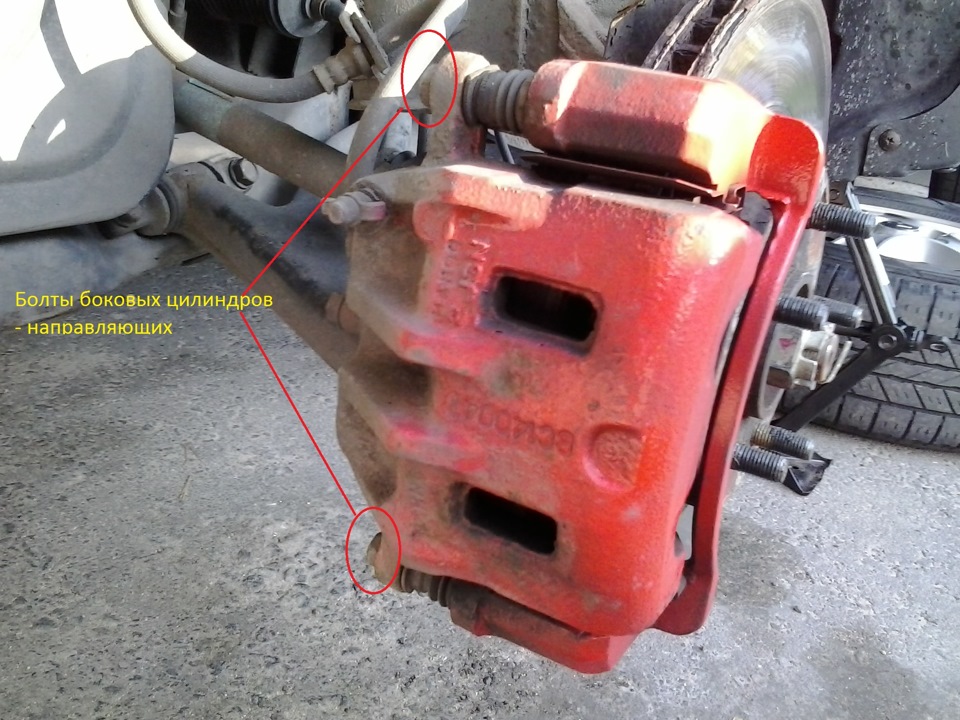

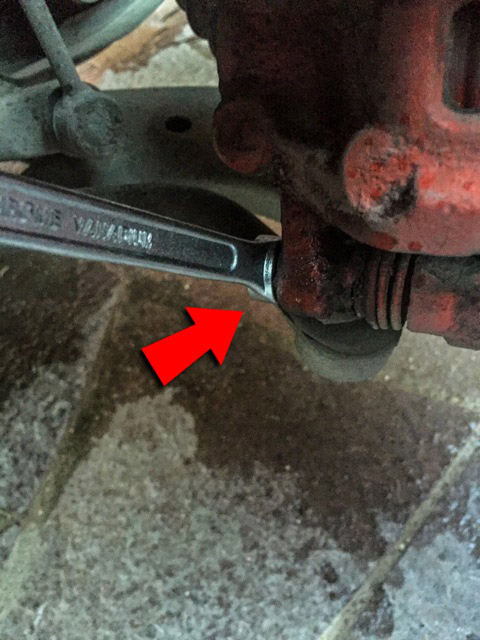

5. Ключом «на 14» открутите нижний и верхний болт крепления суппорта к направляющему пальцу.

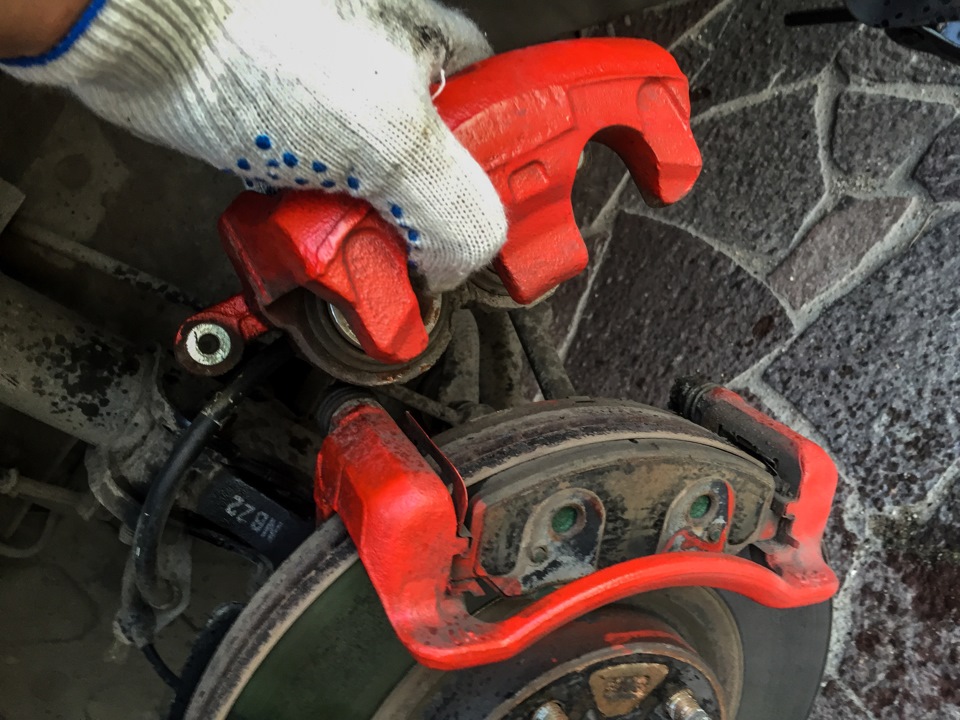

6. Снимите суппорт Санта Фе с направляющей колодок (не отсоединяя от суппорта тормозной шланг) и подвяжите суппорт к пружине амортизаторной стойки или положите его рядом.

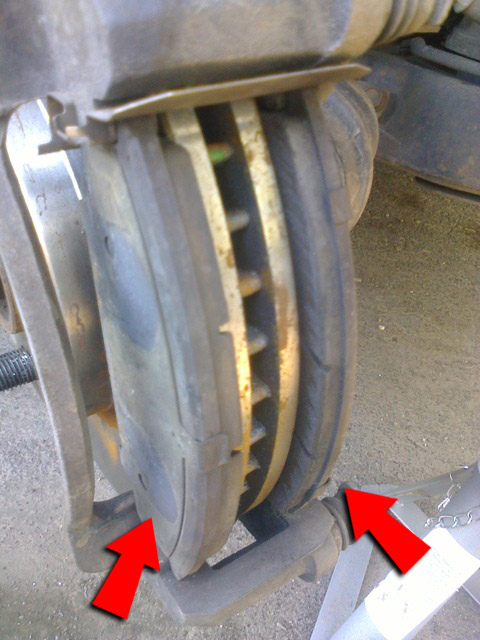

7. Снимите тормозные колодки.

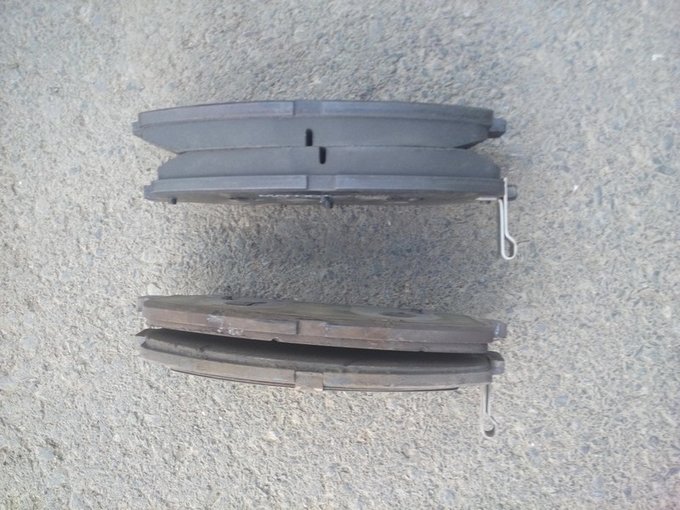

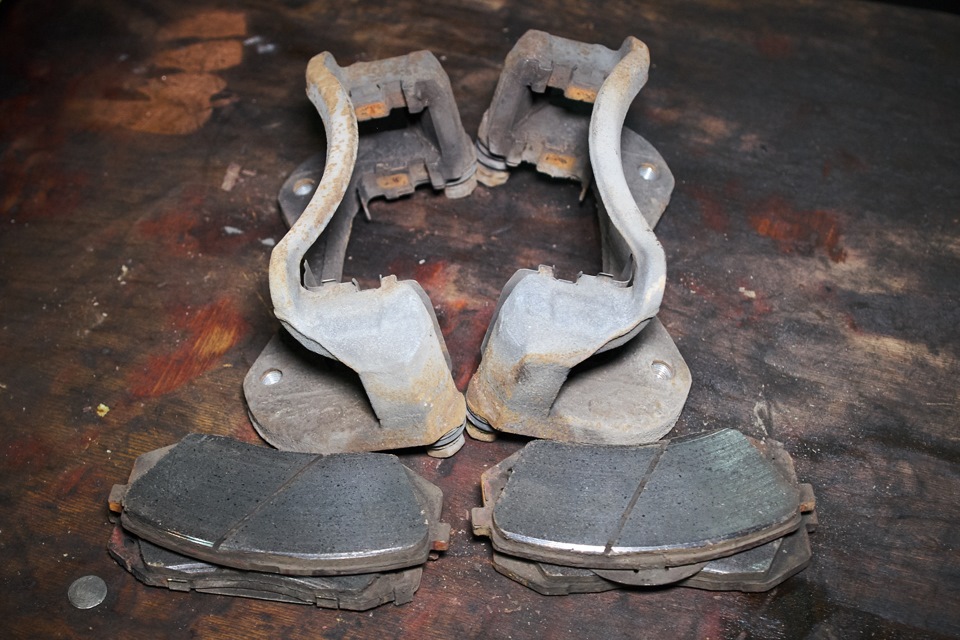

Старые и новые тормозные колодки Санта Фе.

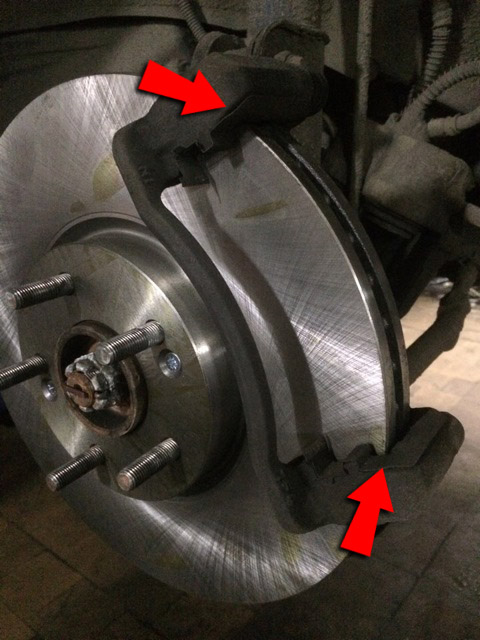

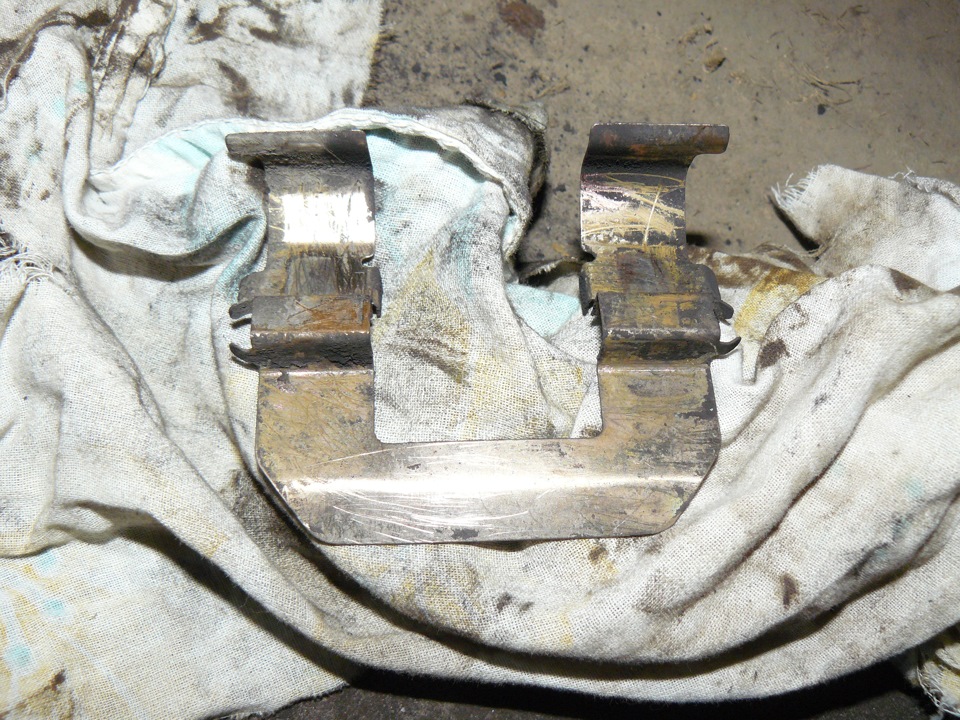

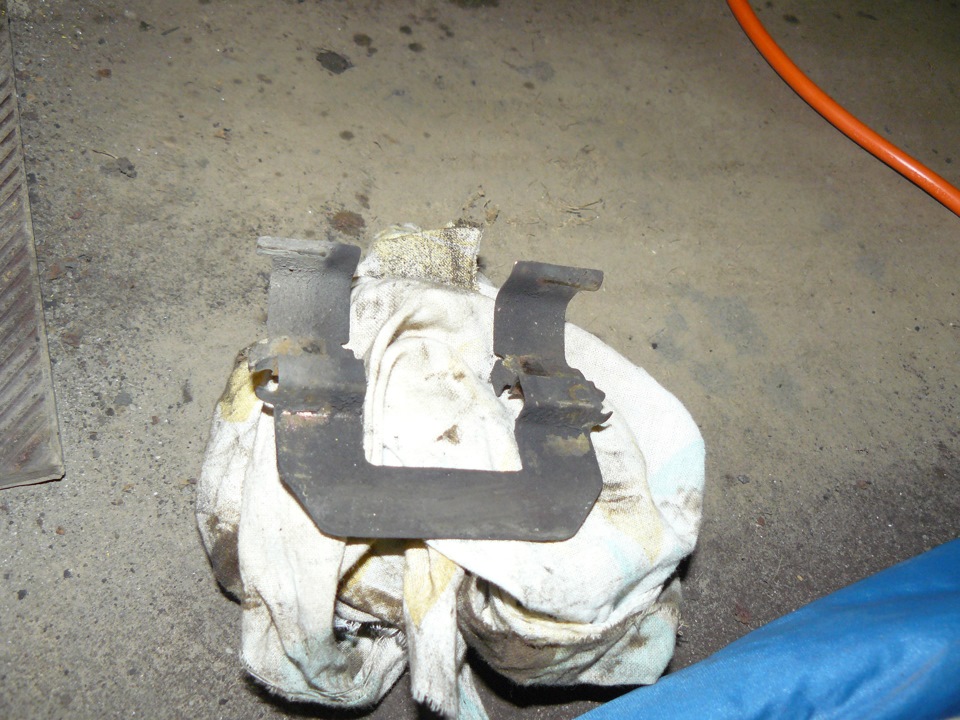

8. Подденьте отвёрткой и снимите нижнюю и верхнюю направляющую пластину.

9. Очистите металлической щеткой направляющие пластины.

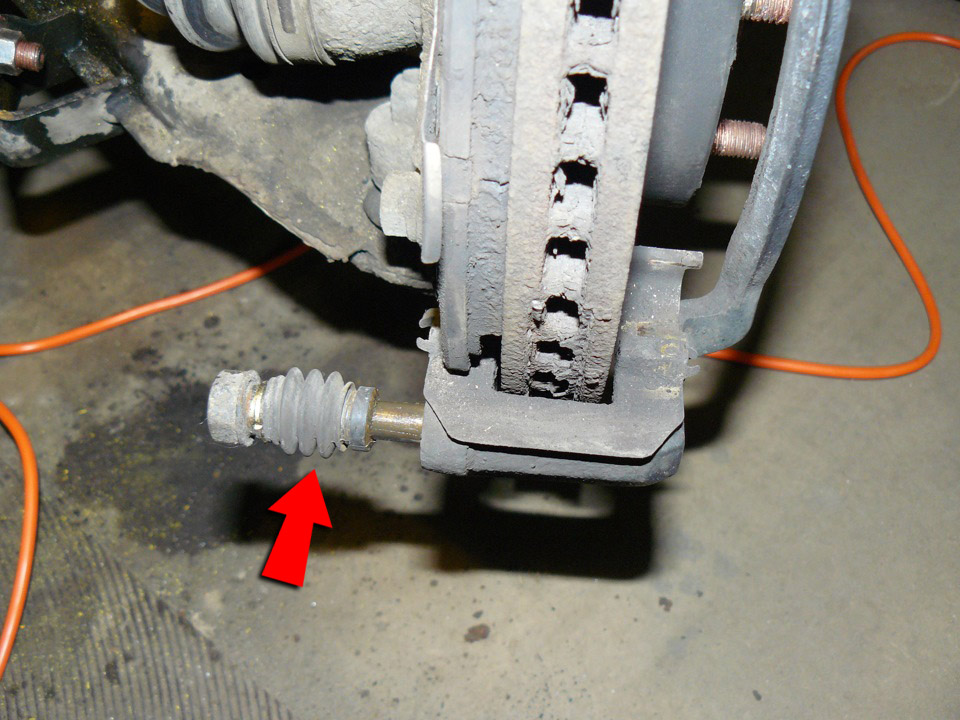

10. Достаньте направляющие пальцы из отверстия направляющих колодок, снимите защитный чехол из направляющих пальцев.

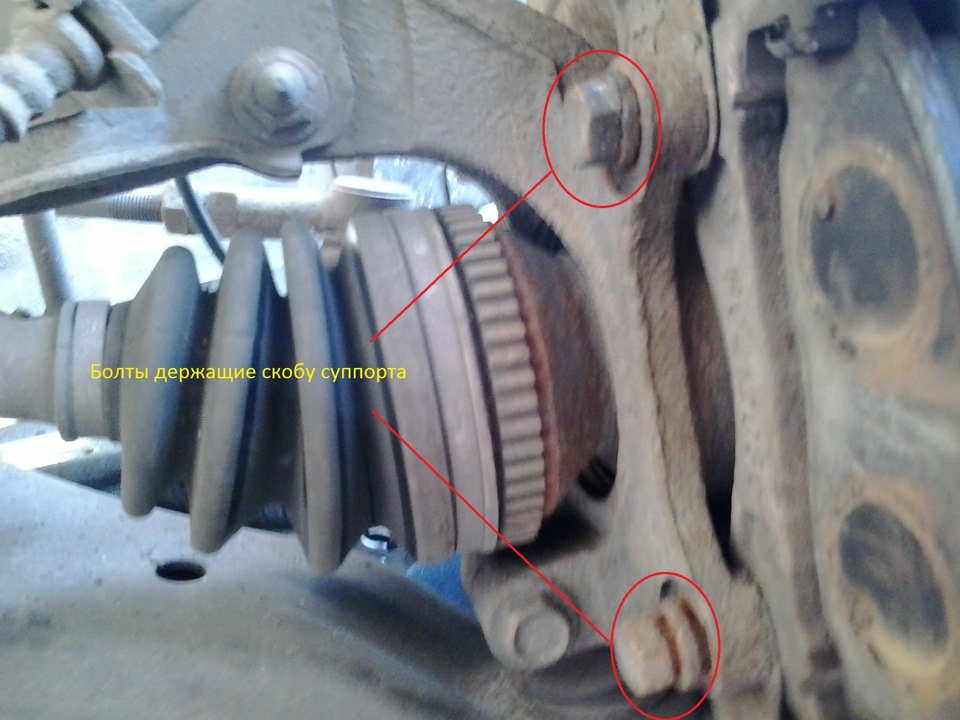

11. Открутите два болта крепления направляющей колодок к поворотному кулаку и снимите направляющую колодок.

12. Металлической щеткой очистите направляющую колодок и установите направляющую на место.

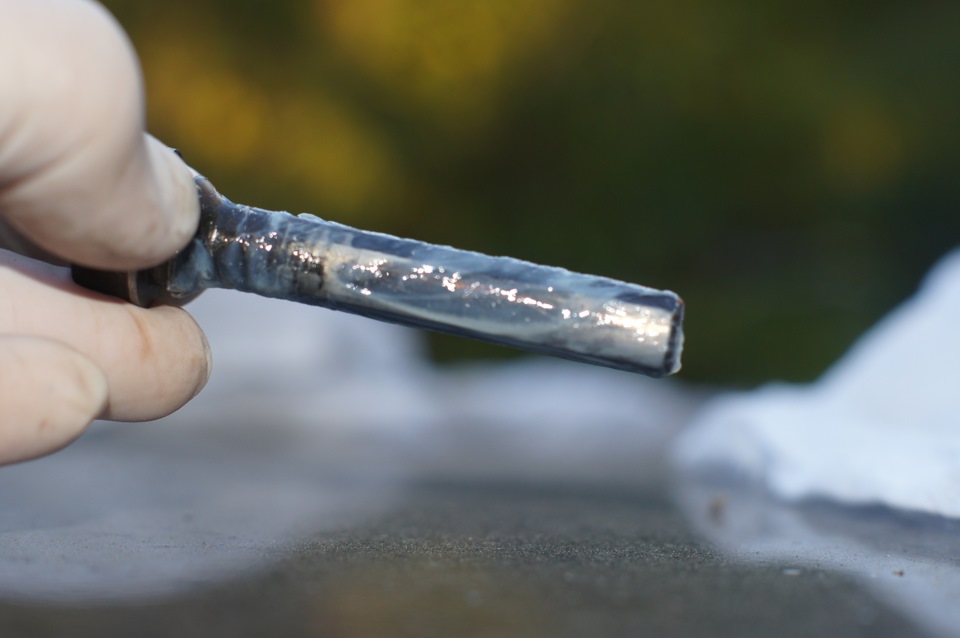

13. Смажьте направляющие пальцы высокотемпературной смазкой и поставьте их на место.

Примечание:

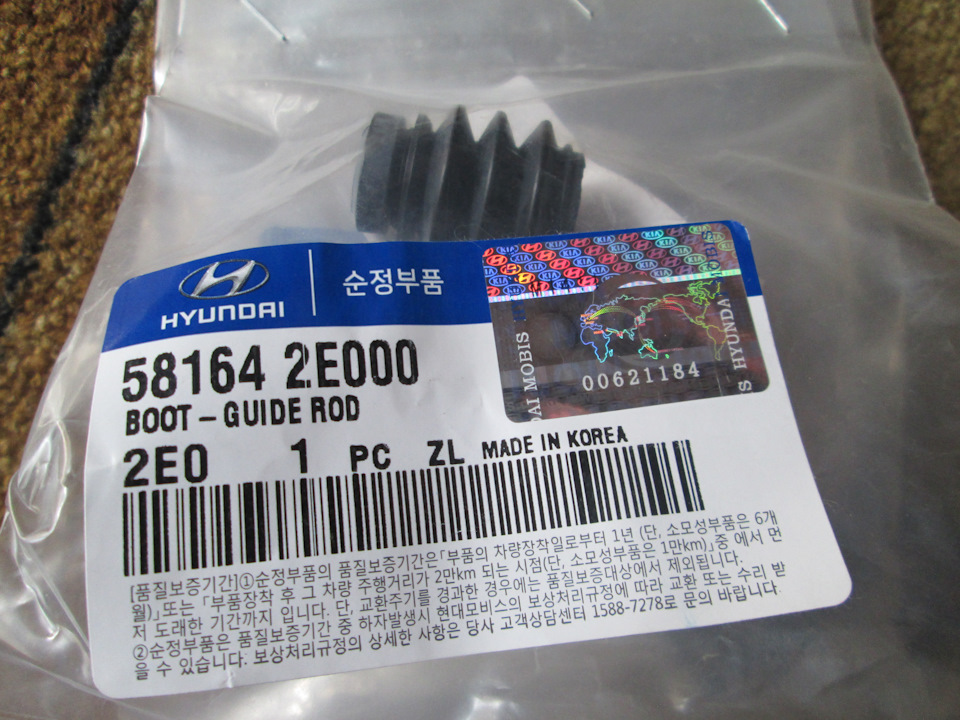

Если защитные чехлы направляющих пальцев были порваны - заменяем их новыми.

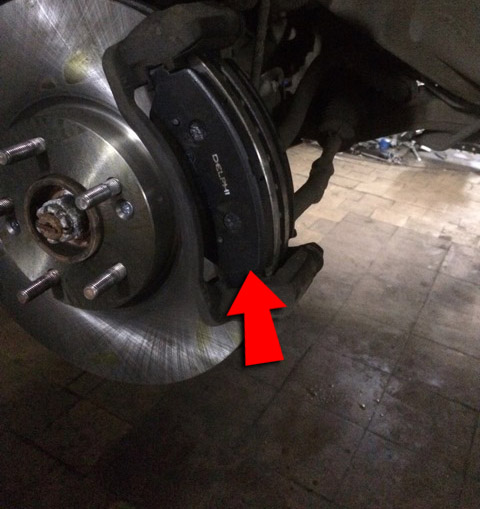

14. Установите направляющие пластины и новые колодки Хендай Санта Фе.

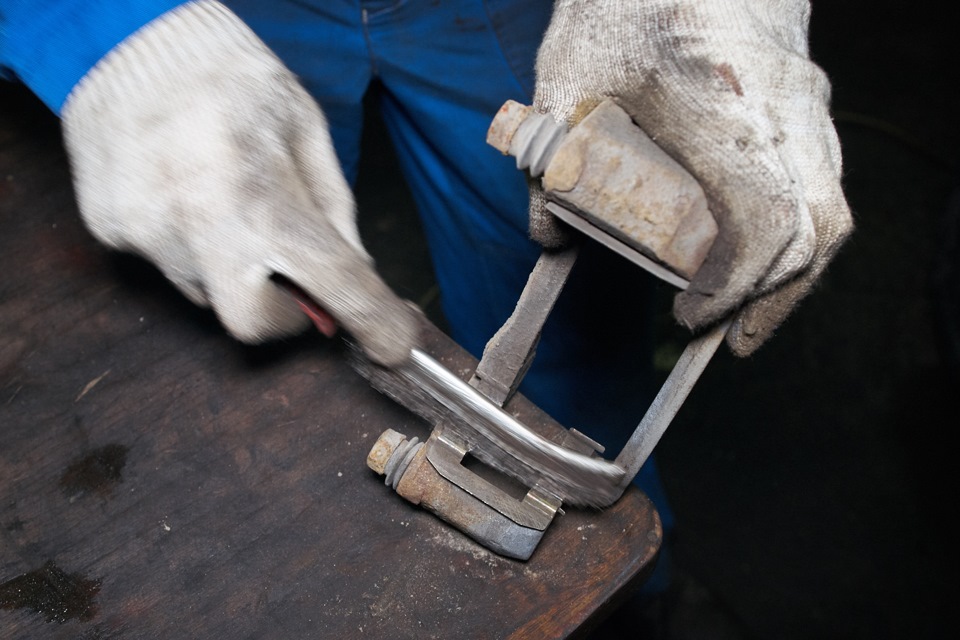

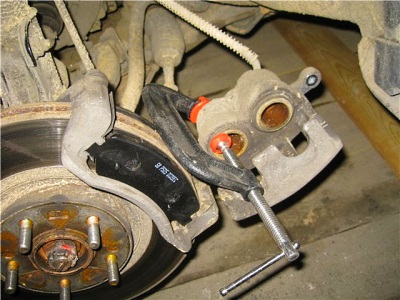

15. Утопите поршни внутрь рабочих цилиндров специальным приспособлением.

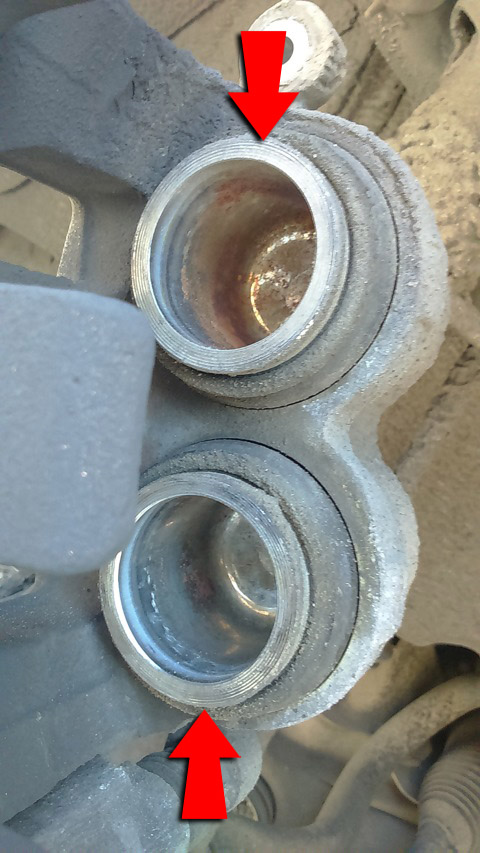

Поршни переднего суппорта.

Примечание:

Если у вас нет приспособления для утапливания поршней, то можно использовать старую колодку и ключ.

Утопить поршень передней колодки.

16. Установите все снятые детали в порядке, обратном снятию.

17. Проверьте уровень тормозной жидкости и, при необходимости, доведите его до нормы, как описано в этой статье.

Примечание:

После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.​

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
