Замена колодок переднего дискового тормоза Mercedes-Benz W203

Инструмент:

• Домкрат
• Опорные стойки
• Щетка металлическая
• Штангенциркуль
• Динамометрический ключ
• Пассатижи
• Молоток большой
• Выколотка

Детали и расходники:

• Краска
• Проволока или лента
• Тормозные колодки
• Ветошь
• Спирт
• Тормозные диски
• Стопорные скобы
• Грязезащитный чехол поршня
• Суппорт
• Защитный чехол направляющих пальцев суппорта
• Датчик износа тормозной колодки
• Бутылка для тормозной жидкости
• Тормозная жидкость
• Отсасывающее устройство для тормозной жидкости
• Самостопорящиеся болты
• Подшипниковая смазка
• Болты для крепления колёс
• Высокотемпературная медная паста
• Фасонная пружина
• Штифты

Примечания:

Применяйте тормозные колодки, рекомендуемые изготовителем.

Если тормозные колодки будут использоваться вновь, то при снятии их необходимо пометить. Перестановка тормозных колодок с внешней стороны на внутреннюю и наоборот или с правого колеса на левое не допускается. Обязательно заменяйте все тормозные колодки одной оси одновременно, даже в том случае, если предела износа достигла только одна из них.

Снятие

1. Пометьте краской положение передних колёс относительно ступиц. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите переднюю часть автомобиля, поставьте её на подставки и снимите передние колёса.

2. Выньте штекер датчика износа из разъёма. При этом не тяните за кабель. Отсоедините провод датчик износа из держателей.

Правый тормоз:

1 - штекер датчика износа;

2 - кабель;

3 - провод датчика износа;

4 - болты крепления.

3. Выверните болты крепления вверху и внизу.

4. Выньте суппорт из направляющей колодок.

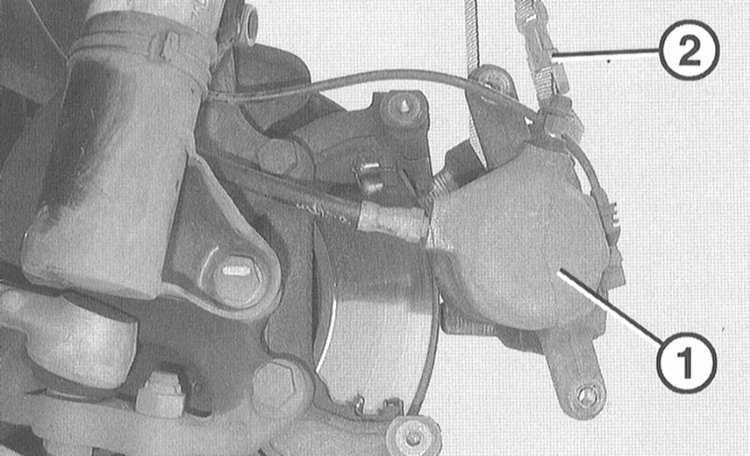

Супорт:

1 - суппорт;

2 - лента или проволока на амортизационной стойке.

5. Закрепите суппорт лентой или проволокой на амортизационной стойке. При этом не отсоединяйте тормозной шланг. В противном случае после установки придется удалять воздух из тормозной системы. Следите за тем, чтобы шланг не был натянут.

Примечания:

Не нажимайте на педаль тормоза при снятом суппорте. В противном случае поршень тормозного цилиндра будет выдавлен из корпуса. Если поршень случайно был выдавлен, снимите суппорт и сдайте на СТО для сборки.

6. Защитите поршень тормозного цилиндра от выдавливания бруском дерева.

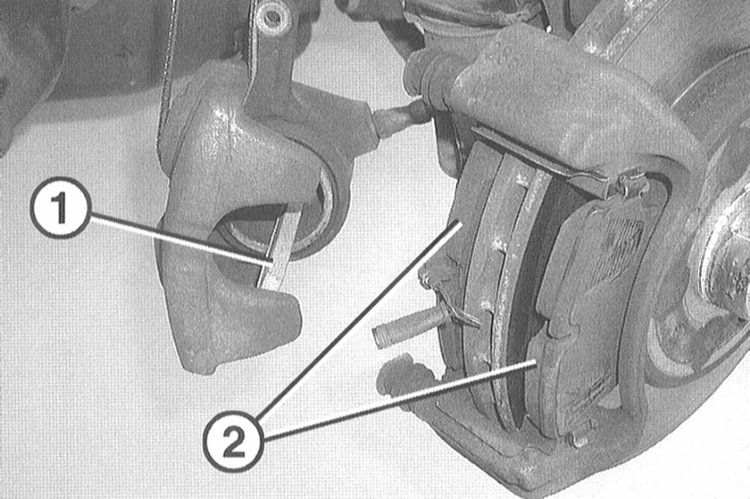

Поршень тормозного цилиндра:

1 - брусок дерева;

2 - тормозные колодки.

7. Выньте тормозные колодки из направляющей.

8. Если применяются снятые тормозные колодки, пометьте их («внутренняя», «наружная»). Таким образом, их можно буде установить на прежнее место.

Проверка

1. Очистите поверхности скольжения и место посадки тормозных колодок на направляющей проволочной щёткой из лёгкого металла, а также протрите тормозной диск тряпкой, смоченной в спирте. Не применяйте для этой цели минеральные растворители или инструмент с острыми кромками.

Примечания:

Для очистки тормоза применяйте только спирт.

2. Перед установкой тормозных колодок проверьте пальцами руки тормозной диск на наличие канавок. При наличии канавок диск можно проточить (работа СТО), если диск имеет ещё достаточную толщину. В противном случае замените диск.

3. Измерьте толщину тормозного диска.

4. Проверьте стопорные скобы, при необходимости замените на новые.

5. Проверьте грязезащитный чехол поршня на наличие повреждений. Повреждённый чехол срочно замените, т.к. проникновение грязи может привести к нарушению герметичности суппорта. Для этого необходимо суппорт разобрать (работа СТО).

6. Проверьте, не вытекает ли из-под поршня тормозная жидкость. При необходимости отремонтируйте суппорт на СТО или замените его новым.

7. Проверьте также защитный чехол направляющих пальцев суппорта и при наличии повреждений замените.

Примечания:

При большом износе тормозных колодок проверьте лёгкость хода поршня. Для этого вставьте в суппорт деревянный брусок и попросите ассистента медленно нажать на педаль тормоза. Поршень должен легко вдавливаться и выдавливаться. Для проверки должны быть вставлены другая тормозная колодка и противоположный суппорт. При тяжёлом ходе поршня замените суппорт.

8. Выньте из разъёма на тормозной колодке датчик износа. Повреждённый датчик износа замените новым.

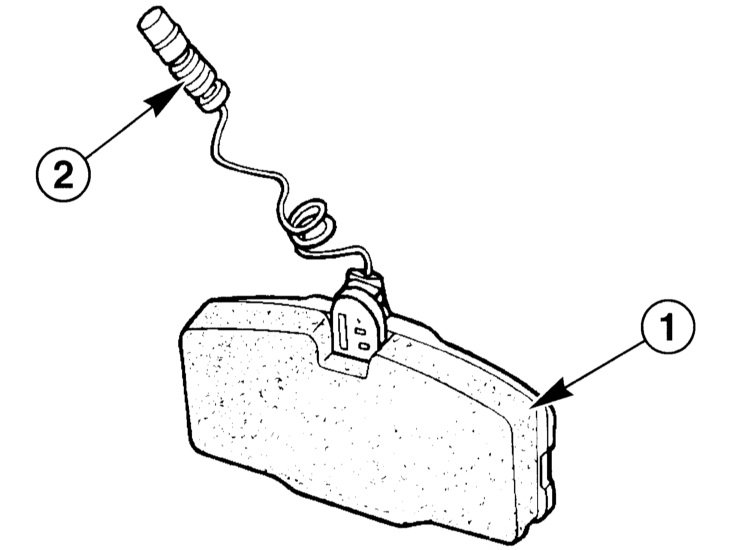

Правый тормоз:

1 - датчик износа;

2 - штекер датчика износа.

Установка

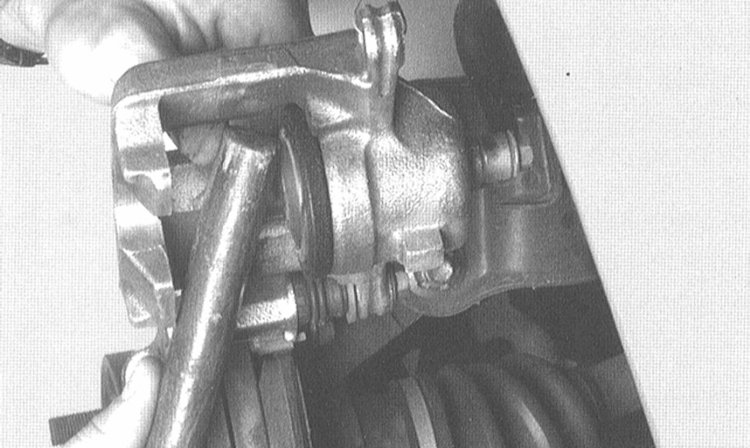

1. Вдавите поршень тормоза с помощью приспособления. Это можно сделать также с помощью бруска дерева твёрдой породы (ручки молотка). При этом обратите особое внимание на то, чтобы поршень не перекашивался и чтобы не повредить защитный чехол.

Примечания:

При нажатии на поршень из тормозного цилиндра в резервуар вытесняется тормозная жидкость. Следите за уровнем жидкости в резервуаре, при необходимости отсосите жидкость из резервуара.

Для отсасывания жидкости применяйте специальную бутылку для или пластиковую бутылку, которая предназначена только для хранения тормозной жидкости. Не применяйте для этой цели бутылку, предназначенную для питьевой воды! Тормозная жидкость ядовита и ни в коем случае не должна отсасываться ртом. Применяйте для этого специальное отсасывающее устройство. После замены тормозных колодок уровень тормозной жидкости в резервуаре не должен превышать отметки MAX, т.к. жидкость при нагревании расширяется. Вытекающая жидкость попадает на главный тормозной цилиндр, разрушает его лакокрасочное покрытие и приводит к коррозии.

2. Вставьте тормозные колодки сбоку под углом в стопорные скобы на направляющую колодок. Если устанавливаются уже применявшиеся ранее колодки следите за тем, чтобы они были установлены на свои прежние места.

Примечания:

На фрикционных поверхностях тормозного диска и тормозных колодок не должно быть какой-либо смазки или масла.

3. Вставьте суппорт на своё место в направляющую колодок.

4. Вверните новые самостопорящиеся болты вверху и внизу суппорта и затяните их моментом 25Нм.

5. Правый тормоз: Введите штекер датчика износа в разъём. Вставьте провод датчика износа в держатели.

6. Установите на место передние колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

Примечания:

Несколько раз, сильно нажмите на педаль тормоза до тех пор, пока не почувствуется ощутимое сопротивление. Таким образом, тормозные колодки прилегают к диску и занимают своё рабочее положение.

7. Проверьте уровень тормозной жидкости в резервуаре, при необходимости долейте жидкость до отметки MAX.

8. Новые тормозные колодки осторожно приработайте. Для этого несколько раз затормозите автомобиль со скорости 80 км/ч до скорости 9. км/ч, несильно нажимая на педаль тормоза. Между торможениями дайте тормозу охладиться. Первые 200 км движения не применяйте без необходимости сильное торможение автомобиля.

Примечания:

В некоторых регионах тормозные колодки должны утилизироваться специальным образом. Местные органы власти предоставляют информацию о возможности утилизации специальных отходов.

Проведите контроль надёжности:

1 - закреплены ли тормозные шланги;

2 - закреплён ли тормозной шланг в держателе;

3 - затянуты ли штуцеры для удаления воздуха;

4 - залито ли достаточное количество тормозной жидкости;

5 - на работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать.

6 - проверьте все присоединения на герметичность.

Тормозные механизмы с неподвижным суппортом

На некоторых моделях спереди установлены 4-поршневые тормоза с неподвижным суппортом. В данном разделе описывается только различие в установке и снятии тормозов такой конструкции. Меры безопасности и замечания по проверке аналогичны ранее приведенным.

Примечания:

Иллюстрации носят информативный характер и не могут полностью соответствовать рассматриваемой модели.

Снятие

1. Пометьте краской положение передних колёс относительно ступиц. Это позволит при сборке установить отбалансированные колёса в их прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите переднюю часть автомобиля, поставьте её на подставки и снимите передние колёса.

2. Рассоедините разъём датчика износа. При этом не тяните за кабель.

1 - рассоедините разъём;

2 - датчик износа.

Примечания:

При сборке провод должен быть проложен так, как это показано на иллюстрации.

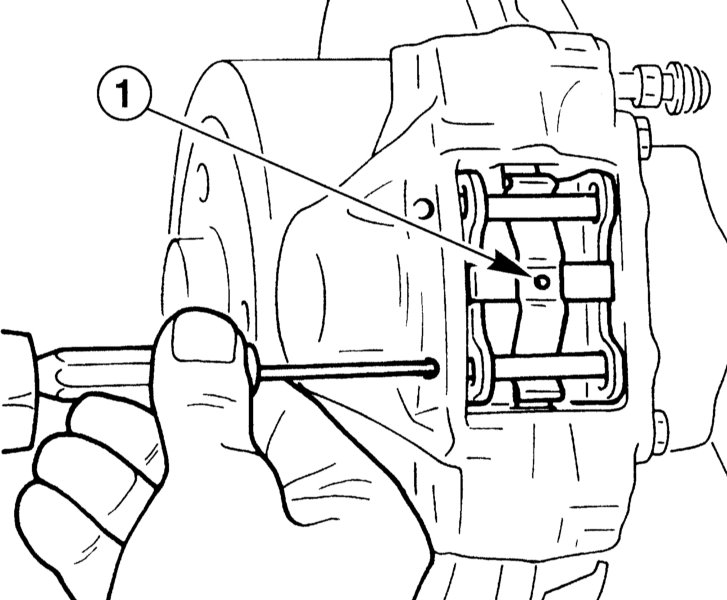

3. Выбейте соответствующей выколоткой (Ж 3 мм) два штифта снаружи внутрь из суппорта. Снимите фасонную пружину.

1 - фасонная пружина.

4. Выньте плоскогубцами или отвёрткой тормозные колодки. Если они приржавели, требуется специальное приспособление (например, HAZET № 1966-2).

5. Если применяются прежние тормозные колодки, пометьте их («внутренние», «наружные»). Таким образом их можно будет установить на прежние места.

Примечания:

Не нажимайте на педаль тормоза при снятом суппорте. В противном случае поршень тормозного цилиндра будет выдавлен из корпуса. Если поршень случайно был выдавлен, снимите суппорт и сдайте на СТО для сборки.

Установка

1. С помощью приспособления выдавите оба поршня. Это можно сделать также с помощью рукоятки молотка.

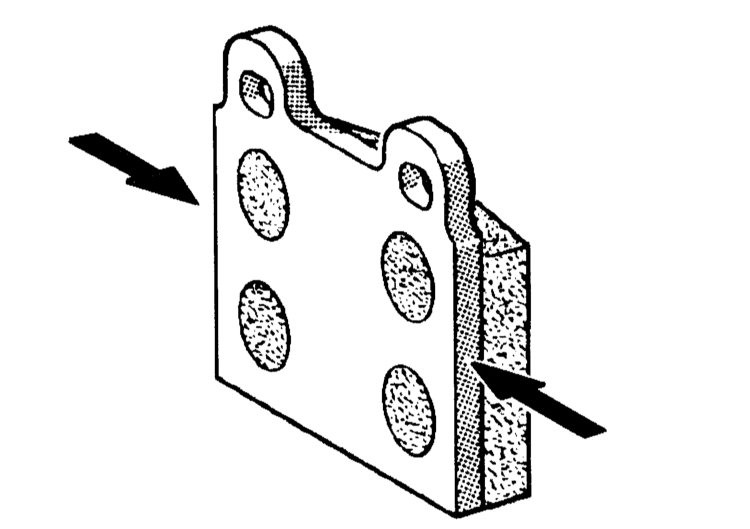

2. Для исключения скрежета дисковых тормозов обратные стороны тормозных колодок, а также боковые стороны обратной пластины (стрелки на иллюстрации) могут быть смазаны тонким слоем тормозной пасты (например, высокотемпературная медная паста, Plastilube, Liqui Moly LM-36 или LM-508-ASC). Ни в коем случае паста не должна попасть на сами тормозные колодки или тормозной диск. При необходимости пасту следует немедленно удалить и промыть места спиртом.

3. Удалите датчик износа из старых тормозных колодок и вставьте в новые колодки. При наличии повреждения датчика его следует заменить.

4. Вставьте тормозные колодки в суппорт. Если устанавливаются бывшие в работе колодки, проверьте, чтобы они встали на свои прежние места.

5. Вставьте кабель датчика износа в разъём на суппорте. Проложите кабель в соответствии с его трассой.

6. Установите новую фасонную пружину и поставьте новые штифты с помощью выколотки. Выколотку вбейте до упора.

Примечания:

Фасонную пружину и штифты обязательно замените на новые.

7. Установите на место передние колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

Проведите контроль надёжности:

1 - закреплены ли тормозные шланги;

2 - закреплён ли тормозной шланг в держателе;

3 - затянуты ли штуцеры для удаления воздуха;

4 - залито ли достаточное количество тормозной жидкости;

5 - на работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать;

6  - проверьте все присоединения на герметичность.
