Замена колодок тормозного механизма заднего колеса Chery Tiggo

Вам потребуются: ключ «на 14», ключ для гаек колес, раздвижные пассатижи.

Примечание:
На колодках задних тормозов установлены механические индикаторы износа. При достижении минимально допустимой толщины накладок во время торможения индикатор износа соприкасается с тормозным диском, вызывая скрип, сигнализирующий о наступлении предельного износа накладок тормозных колодок.
Предупреждения:
Заменяйте тормозные колодки передних тормозных механизмов только комплектом – 4 шт. (по две на каждую сторону).

Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.

Замена задних тормозных колодок Чери Тигго Т11

1. Снимите левое заднее колесо.

2. Подденьте отвёрткой и снимите грязезащитный щиток.

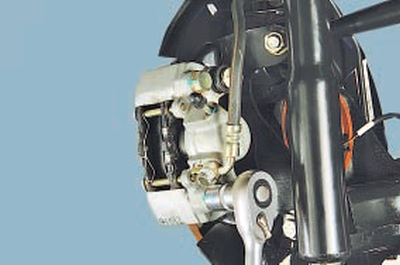

3. Выверните болты крепления держателя наружной колодки.

4. Выведите направляющие штифты держателя наружной колодки из отверстий внутренней колодки.

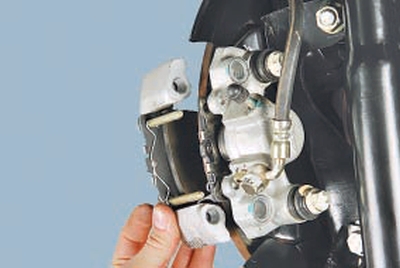

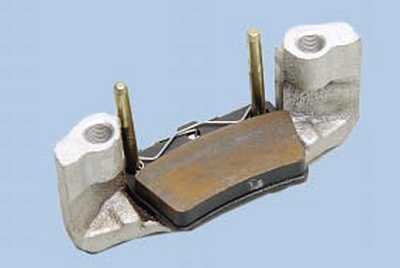

5. Снимите держатель с наружной колодкой.

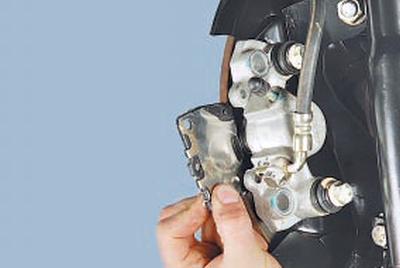

6. Снимите внутреннюю колодку.

7. Снимите пружинные фиксаторы направляющих штифтов тормозных колодок.

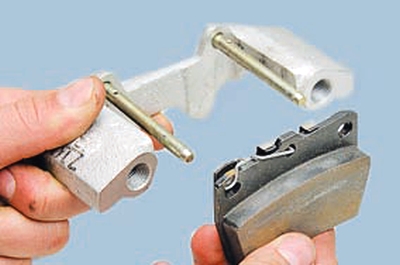

8. Снимите колодку с направляющих штифтов.

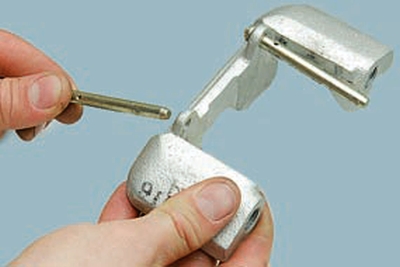

9. Извлеките направляющие штифты из отверстий держателя колодок.

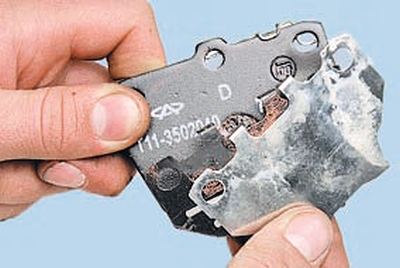

10. Проверьте состояние противоскрипных пластин. Деформированные, изношенные или поврежденные коррозией пластины замените.
Примечание:

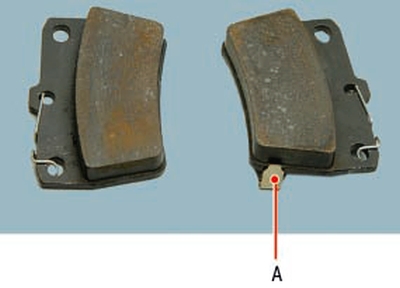

Так выглядят тормозные колодки заднего тормозного механизма с механическим индикатором А износа.
11. С помощью раздвижных пассатижей вдавите поршень в рабочий цилиндр.
Полезные советы:
При каждой замене тормозных колодок обязательно проверяйте состояние защитных резиновых чехлов направляющего пальца и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Для этого извлеките направляющий палец, смажьте его консистентной смазкой, а затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол. Установите направляющие пальцы в порядке, обратном снятию.

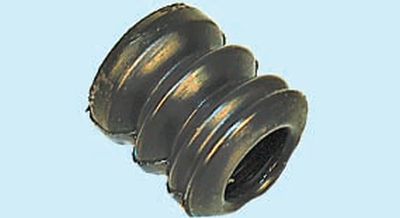

Замените защитные чехлы направляющих пальцев, если они затвердели, деформированы или надорваны.
12. Установите фиксирующие пружины, тормозные колодки и остальные детали в порядке, обратном снятию. Для исключения самоотворачивания болтов крепления направляющих пальцев суппорта смажьте их резьбы перед установкой анаэробным фиксатором резьбы.
13. Аналогично замените тормозные колодки тормозного механизма правого заднего колеса.
14. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.
Полезные советы:
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
