Замена контактной группы выключателя (замка) зажигания Santa Fe CM 2006-2012

Инструменты:

• Ключ трещоточный
• Торцевая головка 10 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя / Набор пластиковых монтажных лопаток

Детали и расходники:

• Контактная группа замка зажигания (93110-3K000)

Примечание:

Владельцы Хендай Санта Фе могут столкнуться с такой проблемой: иногда, после поворота ключа в замке зажигания, стартер продолжает крутить; стартер самопроизвольно начинает крутить прямо на ходу во время движения автомобиля; либо машина заводится в том положении ключа, когда только лампы должны загореться, и стартер всё продолжает крутить, как вроде бы Вы дальше пытаетесь завести машину. Если такую поломку не исправить, то скорее всего выйдет из строя стартер. Ремонт заключается в замене контактной группы замка зажигания.

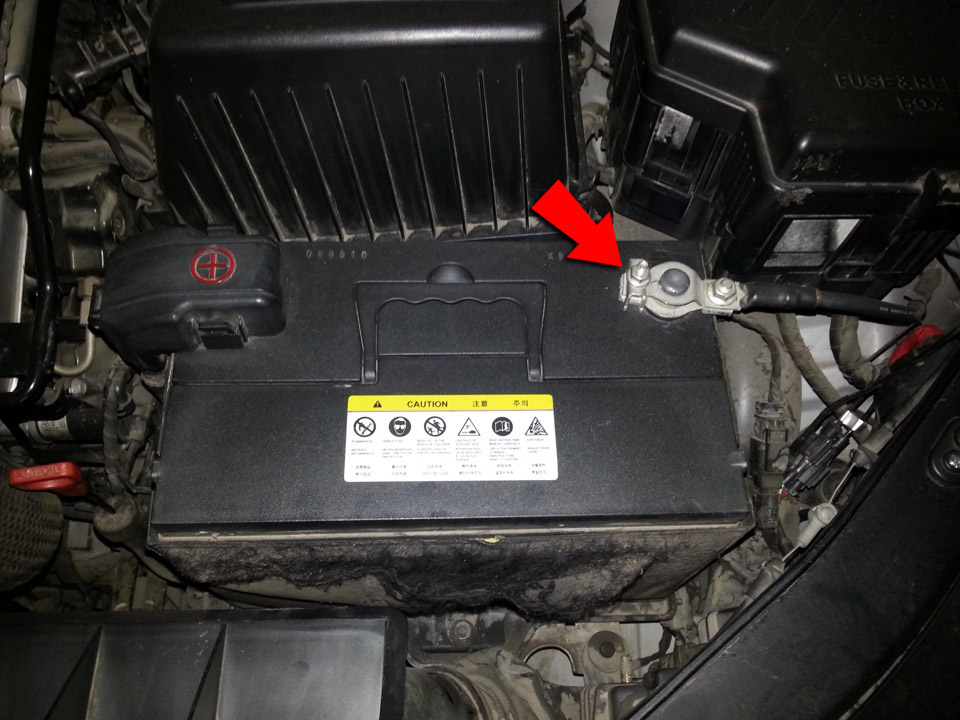

1. Отсоедините клемму "минус" от аккумулятора.

2. Плоской отверткой подденьте боковую крышку панели приборов (поддевать лучше монтажной лопаткой, чтобы не поцарапать пластик).

3. Открутите три шурупа крепления нижней панели.

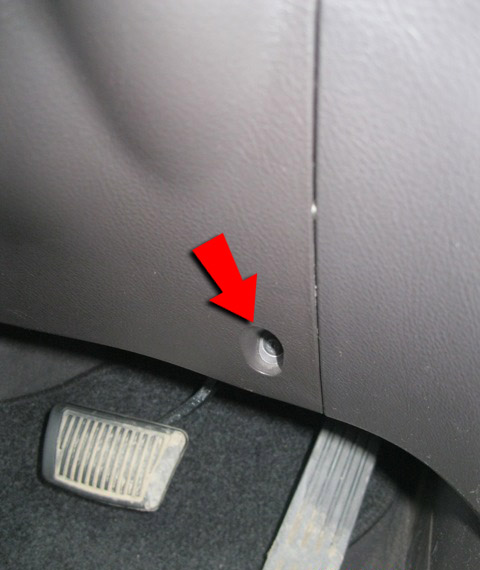

4. Открутите один винт под замком зажигания.

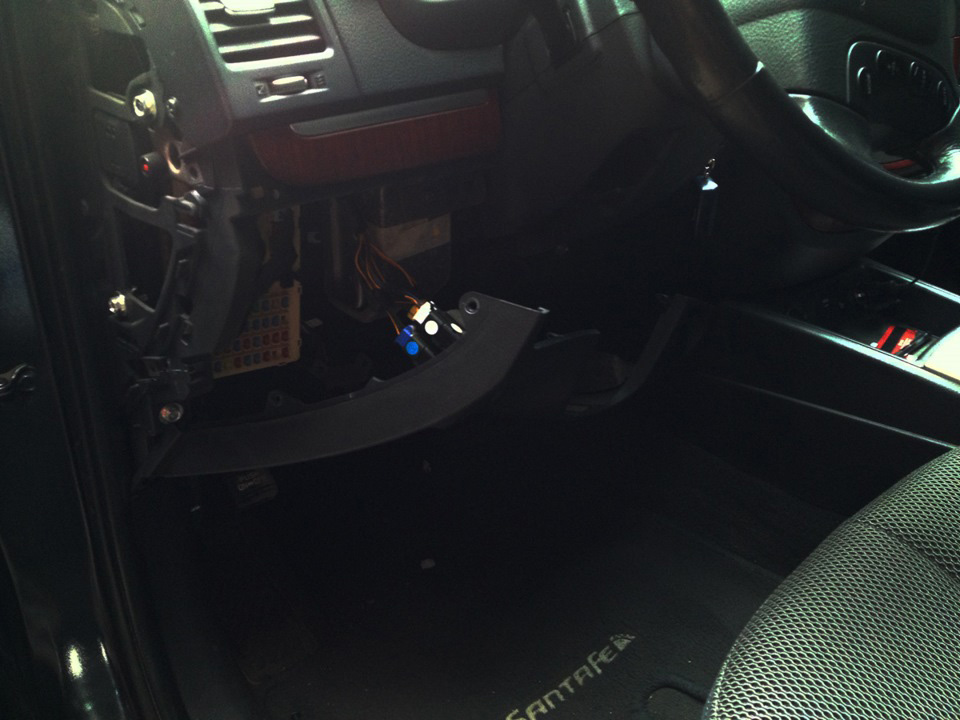

5. Отсоедините нижнюю панель преодолевая фиксаторы.

Примечание:

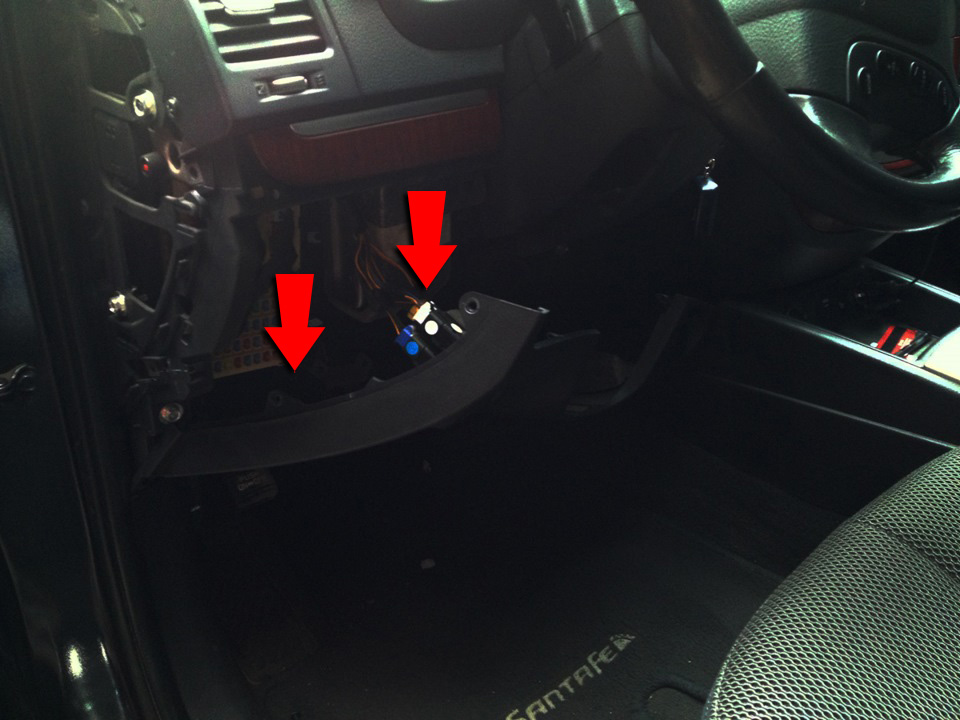

При необходимости, отсоедините колодки проводов от панели и снимите панель полностью.

Колодки проводов.

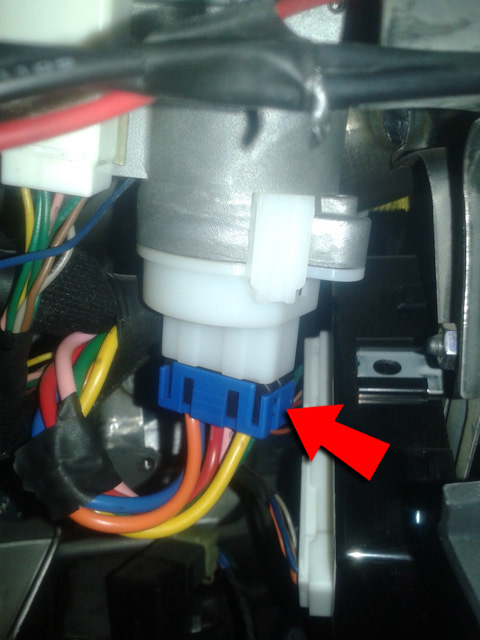

6. Отсоедините колодку проводов от контактной группы замка зажигания.

Примечание:

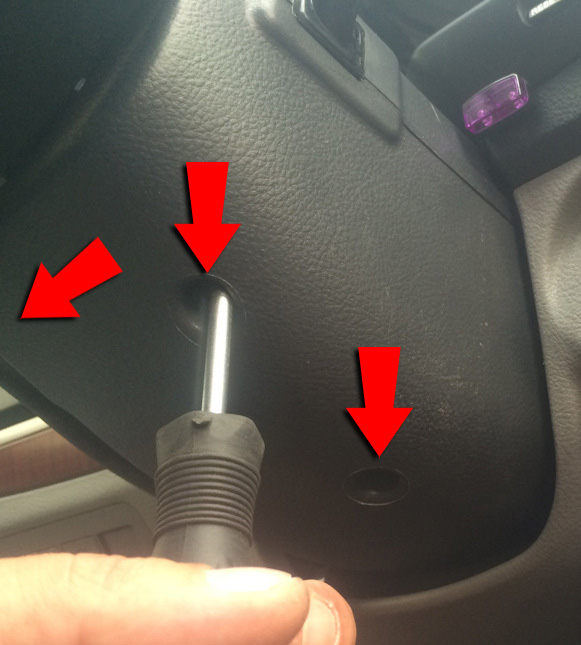

Если не можете получить доступ к контактной группе замка зажигания, то открутите три винта крепления нижнего кожуха руля и снимите кожух (одного винта не видно, но его расположение показано стрелкой).

Крепление кожуха.

Нижний кожух руля Хендай Санта Фе

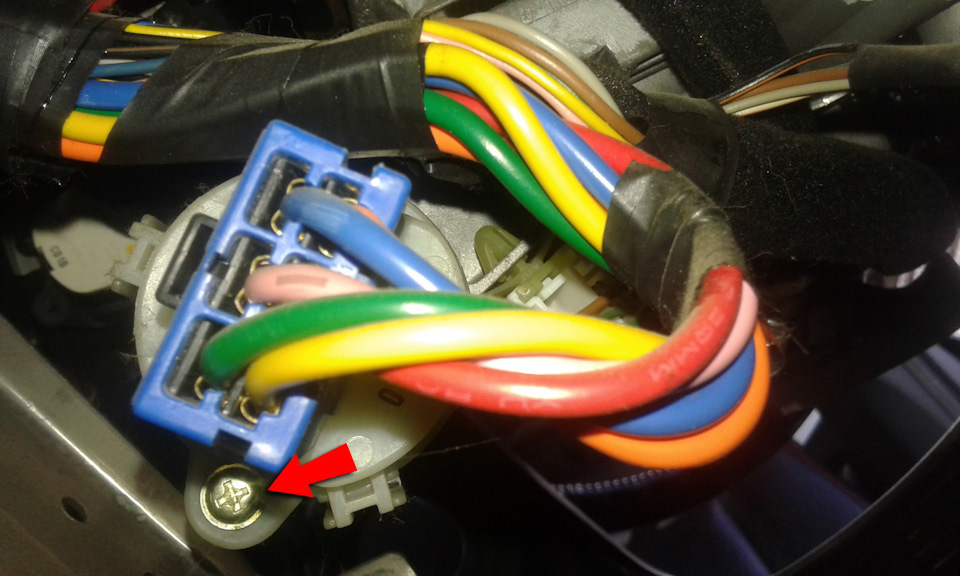

7. Открутите один винт крепления контактной группы замка зажигания.

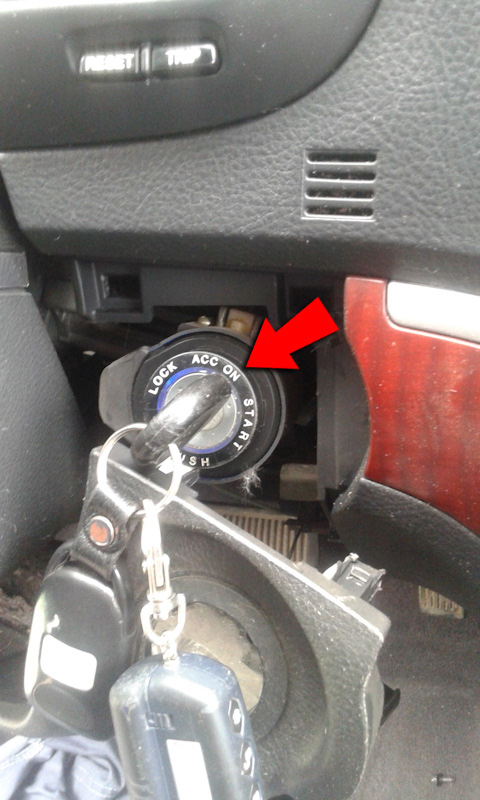

8. Поверните ключ в замке зажигания в положение "On" и снимите контактную группу.

Слева старая контактная группа, справа новая контактная группа Санта Фе.

Примечание:

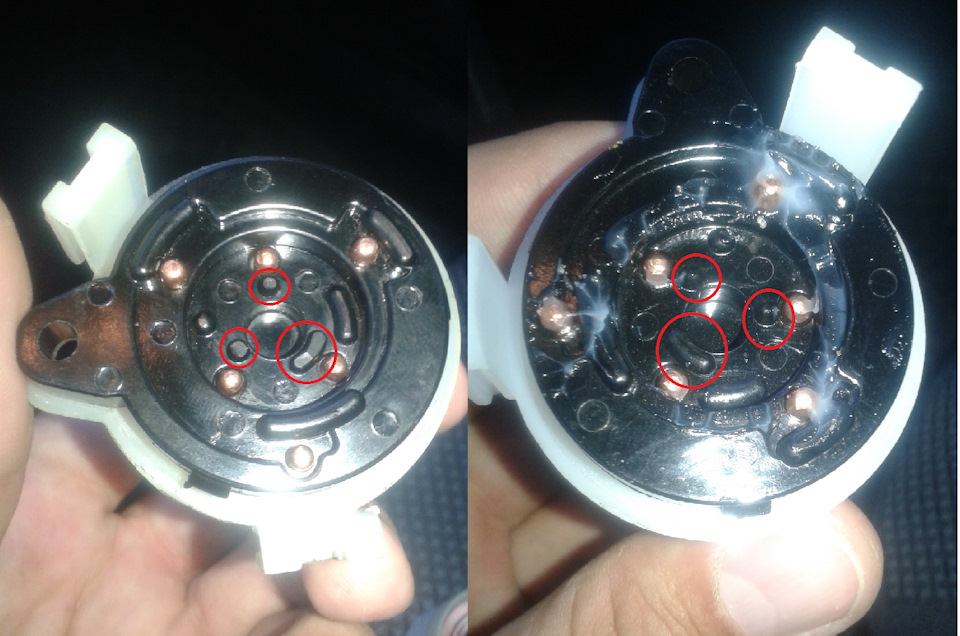

Если располовинить контактную группу, то можно увидеть саму проблему. Она заключается в изношенных частях контактной группы. Для наглядности, фото старой и новой контактной группы (изношенные части показаны красными кругами).

Слева старая, справа новая контактная группа Хендай Санта Фе.

Вторая половина старой контактной группы замка зажигания.

Из за неравномерного износа подпорных пластиковых частей пластины (происходит перекос в горизонтали), во втором положении начинают замыкать контакты отвечающие за пуск двигателя. Если вовремя эту проблему не устранить, то заведя двигатель, стартер Хендай Санта Фе не перестанет крутится, а будет вращаться вместе с двигателем и он выйдет из строя.

8. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
