Замена левой опоры двигателя Renault Logan 2004-2009 Бензин

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимаем аккумуляторную батарею. Снимаем защиту силового агрегата.
Подставляем домкрат под коробку передач, как описано выше при снятии правой опоры.

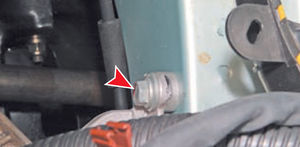

2. Головкой «на 16» отворачиваем два болта крепления кронштейна опоры к коробке передач.

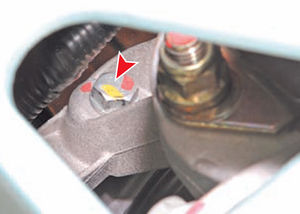

3. Третий болт крепления кронштейна опоры к коробке передач расположен под полкой аккумуляторной батареи.

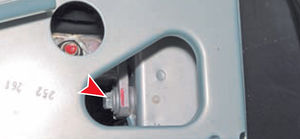

4. Отворачиваем его головкой «на 16» с карданным шарниром через отверстие в полке аккумуляторной батареи.

5. Под полкой аккумуляторной батареи головкой «на 16» с длинным удлинителем отворачиваем передний болт верхнего крепления кронштейна опоры к лонжерону.

6. Головкой «на 16» отворачиваем задний болт верхнего крепления кронштейна опоры к лонжерону, расположенный за полкой аккумуляторной батареи.

7. Под полкой аккумуляторной батареи головкой «на 16» с длинным удлинителем отворачиваем на 2–3 оборота два болта нижнего крепления кронштейна опоры к лонжерону.

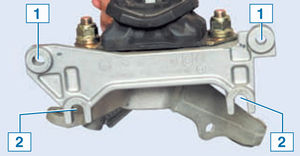

8. Расположение отверстий крепления кронштейна опоры к лонжерону (показано на снятой опоре):
1 — отверстия верхнего крепления;
2 — отверстия нижнего крепления.

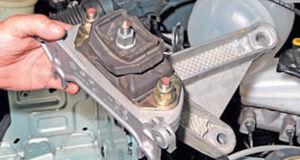

9. Снимаем левую опору силового агрегата в сборе

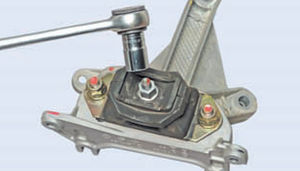

10. …головкой «на 16» отворачиваем гайку крепления опоры к кронштейну…

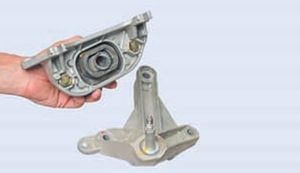

11. …и снимаем опору с кронштейна.

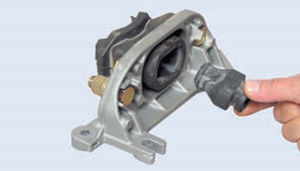

12. Вынимаем резиновую вставку из опоры.

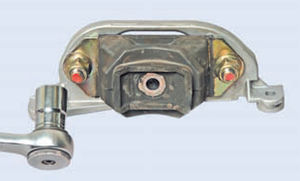

13. Отвернув головкой «на 18» две гайки…

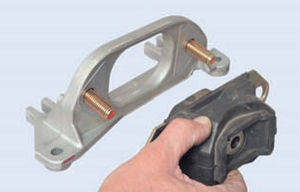

14. …снимаем подушку опоры.

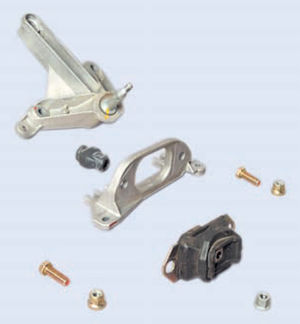

15. Детали левой опоры силового агрегата.

16. Устанавливаем левую опору силового агрегата в обратной последовательности.
