Замена масла в автоматической коробке передач Hyunday Santa Fe CM 2006-2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка 10 мм
  • Головка 13 мм
  • Головка 24 мм

Детали и расходники:

  • Емкость техническая
  • Ветошь
  • Воронка для залива масла

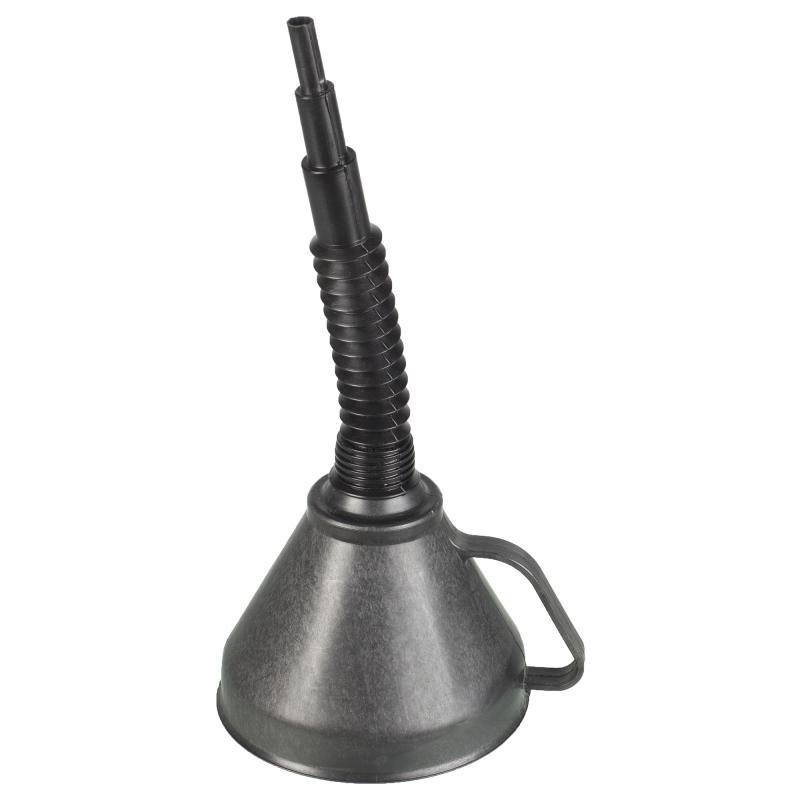

Воронка для замены масла АКПП на Hyundai Santa Fe CM 2006-2012

  • Масло для АКПП (04500-00400 - емкость 4 л; 04500-00100 - емкость 1 л)

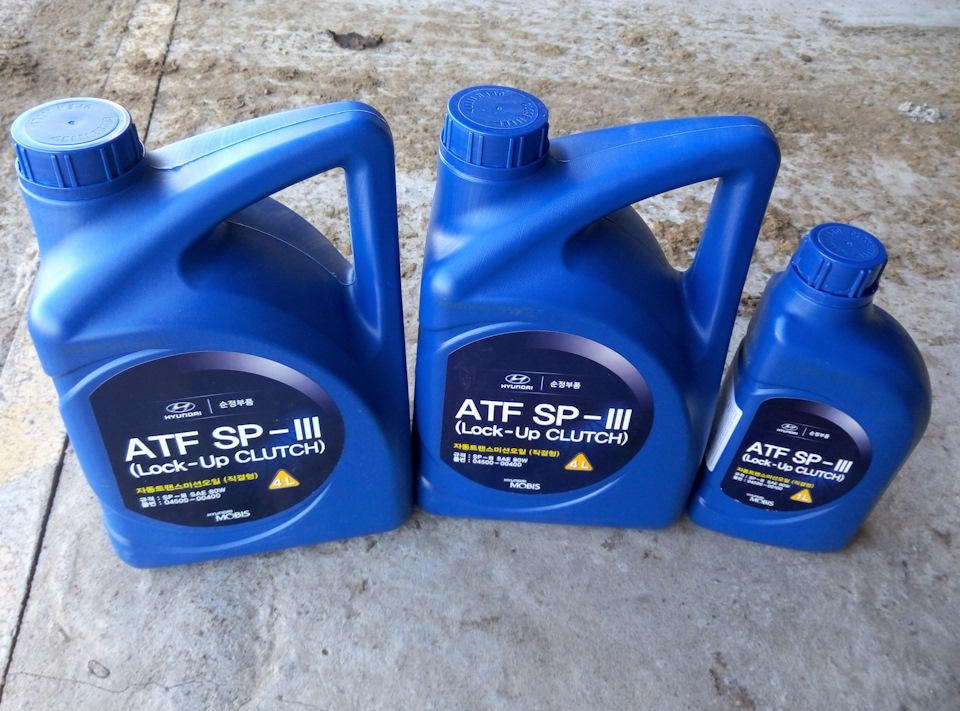

Оригинальное масло АКПП 04500-00400 04500-00100 на Hyundai Santa Fe CM 2006-2012

  • Обжимная шайба сливной пробки (21513-11000)

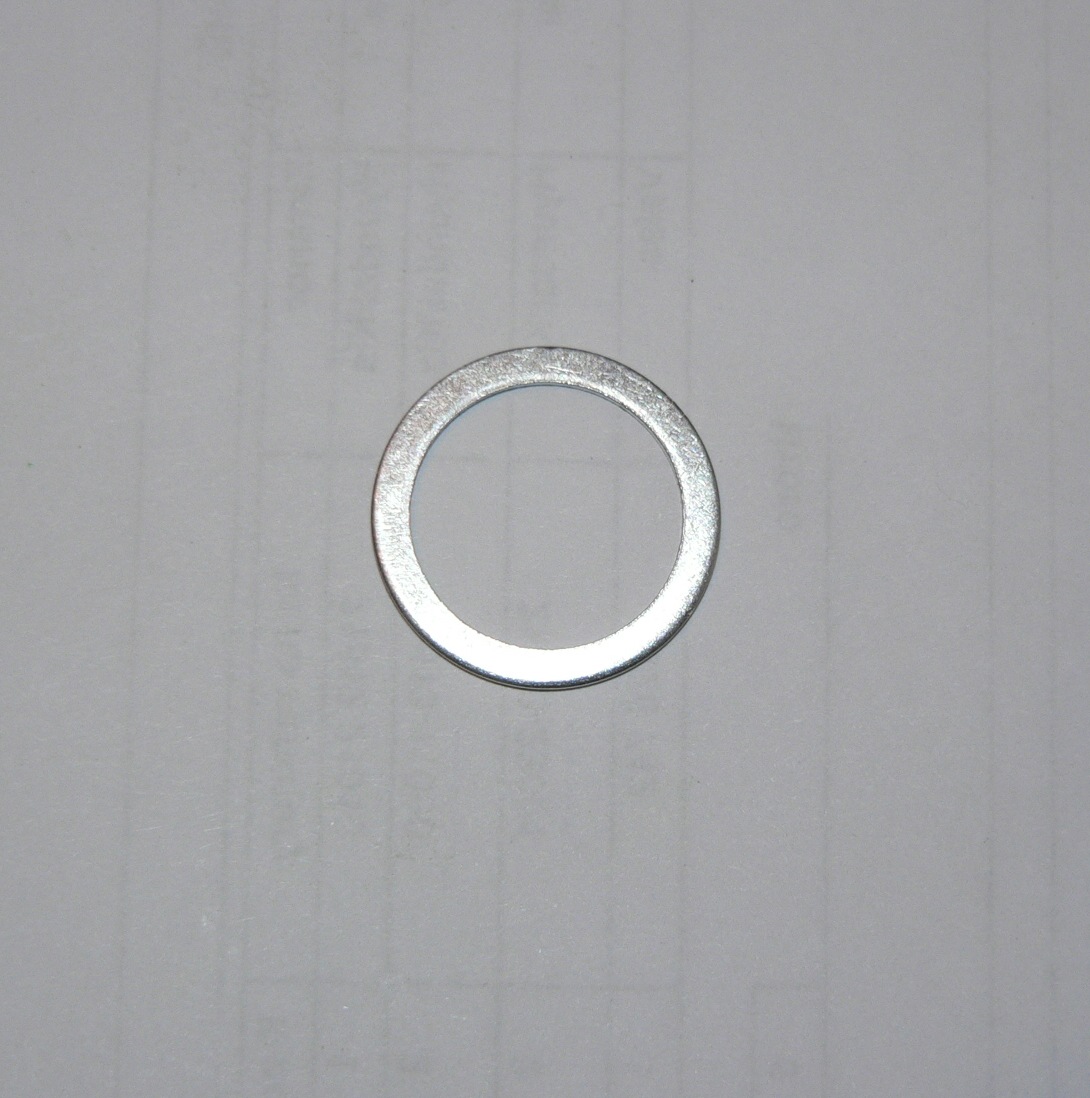

Шайба пробки АКПП 21513-11000 на Hyundai Santa Fe CM 2006-2012

  • Сливная пробка АКПП (при необходимости) (45324-39000)

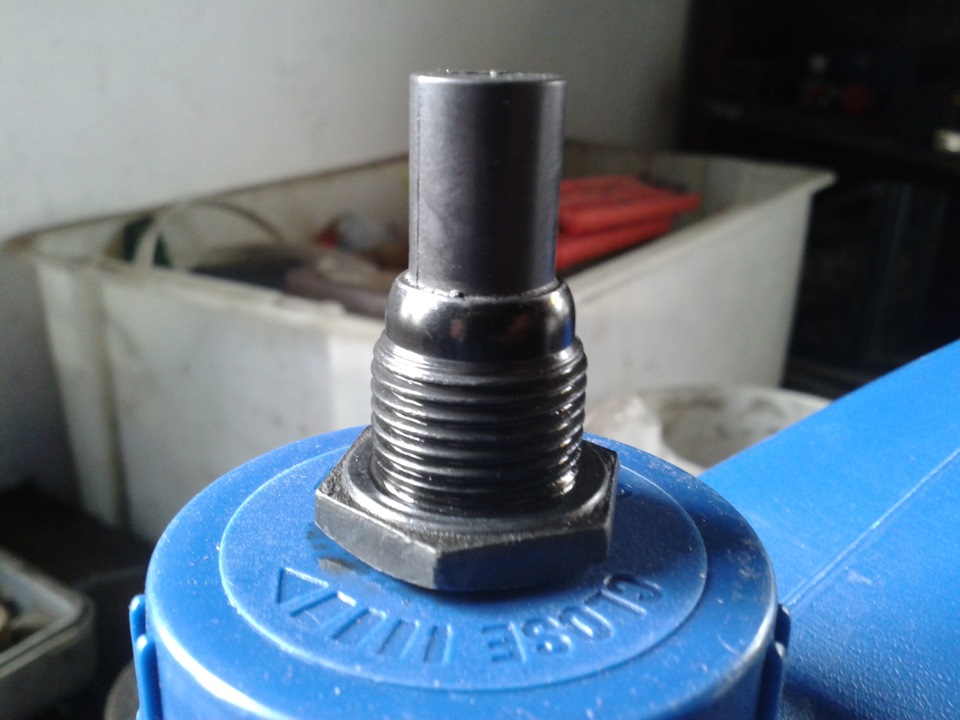

Оригинальная сливная пробка коробки передач 45324-39000 на Hyundai Santa Fe CM 2006-2012

Примечание:

В этой статье показа замена масла в АКПП Санта Фе.

Заводом-изготовителем замена рабочей жидкости в автоматической коробке передач (АКПП) в течении всего срока службы не предусмотрена. Однако иногда необходимость замены рабочей жидкости может возникнуть, например, при  ремонте коробки передач. Рекомендуется обязательно заменить ее и в том случае, если при движении по бездорожью АКП была погружена в воду.

Полная замена рабочей жидкости может быть проведена только с помощью специальной установки, поэтому для полной замены рабочей жидкости обращайтесь в специализированный сервисный центр. В гаражных условиях при отсутствии специальной установки можно провести только частичную замену жидкости, этот процесс описан ниже.

В автоматическую коробку передач заливайте масло HYUNDAI GENUINE ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III или другие марки, одобренные компанией Hyundai Motors.

1. Прогрейте масло до рабочей температуры 70-80 °С (совершите небольшую поездку в городском цикле).

2. Снимите защиту картера двигателя, как описано в этой статье.

Снять защиту картера на Hyundai Santa Fe CM 2006-2012

3. Ослабьте затяжку сливной пробки масла.

Расположение сливной пробки масла АКПП на Hyundai Santa Fe CM 2006-2012

Открутить сливную пробку коробка передач на Hyundai Santa Fe CM 2006-2012

4. Подставьте емкость под сливное отверстие и от руки открутите пробку.

Слить масло коробки передач на Hyundai Santa Fe CM 2006-2012

Примечание:

Осмотрите пробку, пробка снабжена магнитной вставкой для улавливания и удержания продуктов притирки и естественного износа стальных элементов коробки передач. Пробка уплотнена обжимной шайбой. Если шайба сильно деформирована, обязательно замените ее.

Пробка сливного отверстия АКПП на Hyundai Santa Fe CM 2006-2012

Сливная пробка.

Полезный совет:

Если на вставку налипло очень много стружки, обратитесь в специализированный технический центр за консультацией.

5. Очистите пробку и при необходимости замените обжимную шайбу.

Очистить пробку сливного отверстия АКПП на Hyundai Santa Fe CM 2006-2012

6. Заверните пробку сливного отверстия в поддон картера коробки передач.

Закрутить сливную пробку поддона АКПП на Hyundai santa Fe CM 2006-2012

7. Извлеките маслоизмерительный щуп автоматической коробки передач.

Щуп АКПП на Hyundai Santa Fe CM 2006-2012

8. Вставьте воронку в направляющую щупа и залейте масло в АКПП Хендай Санта Фе (заливайте столько же жидкости, сколько было слито).

Замена масла АКПП на Hyundai Santa Fe CM 2006-2012

Залить масло в коробку передач на Hyundai Santa Fe CM 2006-2012

Примечание:

На двигателях 2.4 и 2.7 л. объем масла в коробке составляет 8.5 литра.
На двигателях 2.2 л. объем масла в коробке составляет 10.9 литра.

Предупреждение:

Попадание даже незначительного количества механических примесей в рабочую жидкость коробки недопустимо. Поэтому перед извлечением указателя уровня масла (щуп) тщательно протрите от грязи поверхность вокруг него.

9. Установите щуп на место и пустите двигатель, дайте ему поработать в режиме холостого хода примерно 5 минут.

10. Проверьте в коробке уровень масла Санта Фе, как описано в этой статье. При необходимости долейте масло в коробку Санта Фе.

Предупреждение:

Нельзя превышать максимально допустимый уровень рабочей жидкости, так как это может привести к выходу коробки передач из строя.

11. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
