Замена маслосъемных колпачков клапанов Kalina

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Насадка на вороток 17 мм
  • Отвертка плоская средняя
  • Молоток большой
  • Оправка по диаметру сальника распределительного вала
  • Свечной ключ
  • Приспособление для рассухаривания клапанов
  • Щипцы
  • Высокая насадка на вороток 12
  • Оправка из мягкого металла

Детали и расходники:

  • Моторное масло
  • Маслосъемные колпачки

1. Устанавливаем коленчатый вал в по­ложение ВМТ поршней 1-го и 4-го цилиндров, как описано здесь. В этом положении вала меня­ем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров. Снимаем распределительный вал, как описано здесь. Вынимаем толкатель с регулиро­вочной шайбой из гнезда головки блока цилиндров.

Толкатель и регулировочная шайба Lada Kalina

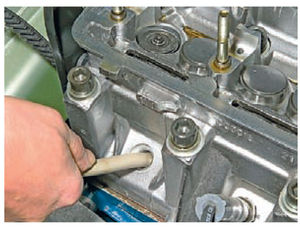

2. Выворачиваем свечу зажигания 1-го цилиндра и через свечное отверстие встав­ляем пруток из мягкого металла (диаметром около 8 мм), между днищем поршня и тарелкой кла­пана, на котором меняем колпа­чок.

Вставляем пруток из мягкого металла Lada Kalina

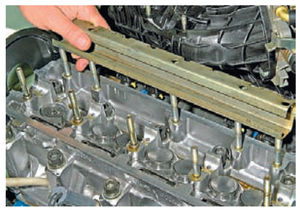

3. Устанавливаем на шпильки го­ловки блока цилиндров планку приспособления для рассухаривания клапанов и крепим ее гайками к крайним шпилькам.

Планка приспособления для рассухаривания клапанов Lada Kalina

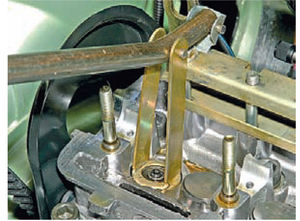

4. Устанавливаем рассухариватель кла­панов. Подпятник рассухаривателя упи­раем в тарелку клапана, а зацеп­ной рычаг заводим в паз, распо­ложенный на задней стороне планки.

Положение зацепного рычага приспособления для рассухаривания клапанов Lada Kalina

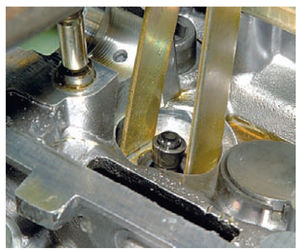

5. Нажимаем на рычаг рассухаривателя и сжимаем пружины.

Сжимаем пружины приспособлением для рассухаривания Lada Kalina

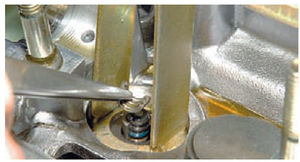

6. Затем извлекаем пинцетом сухари.

При помощи пинцета извлекаем сухари Lada Kalina

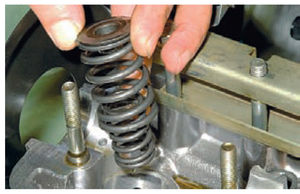

7. Вынимаем тарелку с пружинами.

Извлекаем тарелку с пружинами Lada Kalina

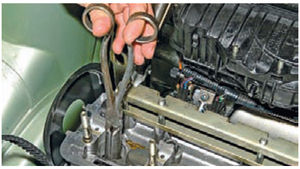

8. Специальными щипцами (или приспособлением для демонтажа колпачков) снимаем маслоотражательный колпачок с направляю­щей втулки клапана.

Щипцами достаем колпачки клапанов Lada Kalina

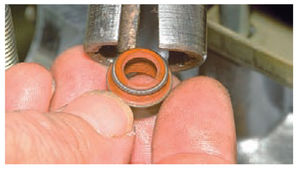

9. Вынимаем колпачок из щип­цов.

Извлеченный колпачок клапана Lada Kalina

Примечание:

Операцию по демонтажу маслоотражательного кол­пачка выполняем осторож­но, чтобы не повредить хрупкую направляющую втул­ку клапана.

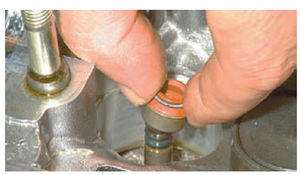

10. Наносим на рабочую кромку нового колпачка тонкий слой моторного масла и устанавливаем колпачок на стержень клапана.

Устанавливаем колпачок на стержень клапана Lada Kalina

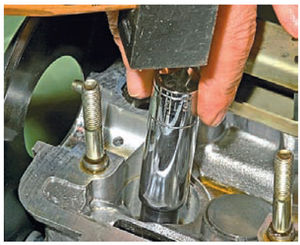

11. Через оправку напрессовываем колпачок на направляющую втул­ку клапана. В качестве оправки можно использовать высокую головку «на 12». Собираем клапанный механизм в обратной последовательности. Вынимаем пруток из свечного отверстия.

Заприссовываем колпачок клапана Lada Kalina

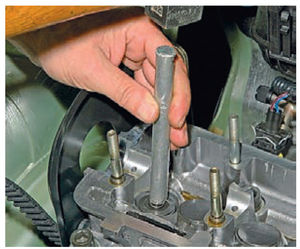

12. После сборки клапанного меха­низма наносим в торец клапана легкий удар молотком через оправку из мягкого металла, для того чтобы сухари были надеж­но зафиксированы в проточках стержня клапана.

Мягкая оправка для фиксации сухарей Lada Kalina

13. Смазываем толкатель и регулиро­вочную шайбу клапана моторным маслом и устанавливаем в гнездо головки блока цилиндров.

14. Затем повторяем эти операции для другого клапана 1-го цилиндра и далее для обоих клапанов 4-го цилиндра. После чего, повернув коленча­тый вал на 180° (ВМТ поршней 2-го и 3-го цилиндров), аналогичным образом меняем маслоотражательные колпачки клапанов 2-го и 3-го цилиндров. Собираем клапанный механизм в об­ратной последовательности
