Замена моторедуктора стеклоочистителя лобового стекла на автомобиле Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ накидной прямой на 13 мм
• Ключ трещоточный
• Головка на 10 мм
• Головка на 13 мм
• Головка с насадкой Torx T-20
• Отвертка плоская малая
• Маркер
• Узкогубцы изогнутые

Детали и расходники:

• Консистентная смазка

Примечания:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите механизм стеклоочистителя, как описано в этой статье.

3. Проконтролируйте положение тяг трапеции стеклоочистителя: они должны быть расположены на одной линии. Если это не так, установите тяги в требуемое положение, иначе после снятия и последующей установки моторедуктора кривошип трапеции стеклоочистителя займет неправильное положение на оси моторедуктора.

4. Пометьте взаимное расположение вала моторедуктора стеклоочистителя и кривошипа.

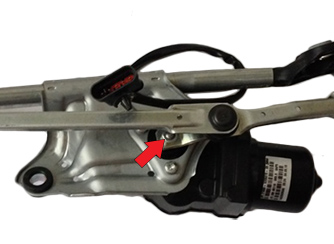

5. Ослабив ключом и отвернув гайку крепления кривошипа и снимите кривошип с вала моторедуктора.

6. Выверните три болта крепления моторедуктора.

7. Cнимите моторедуктор. Если моторедуктор стеклоочистителя лобового стекла неисправен выполните его замену.

8. Установите моторедуктор стеклоочистителя в порядке, обратном снятию, совместив метки, нанесенные при снятии. Смажьте перед сборкой шарниры тяг консистентной смазкой.

Примечание:

Перед установкой нового моторедуктора стеклоочистителя необходимо его отрегулировать (установить в концевое положение). Для этого выполните следующее:

• подсоедините разъем жгута проводов к моторедуктору;
• положите моторедуктор в проем короба воздухозаборника;
• подсоедините провод к клемме «минус» аккумуляторной батареи;
• закройте капот;
• включите зажигание;
• включите стеклоочиститель лобового стекла в рабочее положение на 10-20 с и потом выключите - моторедуктор стеклоочистителя установится в крайнее концевое положение.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
