Замена наружного наконечника рулевой тяги Chery Tiggo

Инструменты:

• Гаечный ключ рожковый - 13 мм
• Гаечный ключ рожковый - 19 мм
• Гаечный ключ рожковый - 22 мм
• Балонный ключ
• Съемник шаровых шарниров
• Башмаки
• Металлическая щетка
• Молоток малый
• Динамометрический ключ
• Опоры
• Домкрат

Детали и расходники:

• Аэрозольная смазка типа WD-40
• Гайки крепления шаровых пальцев наружных наконечников рулевых тяг
• Наружный наконечник рулевой тяги

Примечания:

Замена наконечника показана на примере левой рулевой тяги, правый наконечник заменяйте аналогично.

Резьба левого наконечника правая, а правого – левая.

Работу удобнее выполнять на подъемнике. Можно провести ее и на автомобиле, установленном на опоры.

Замена наружного наконечника рулевой тяги Чери Тигго

1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.

Предупреждение:

Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

Полезный совет:

Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой, например WD-40.

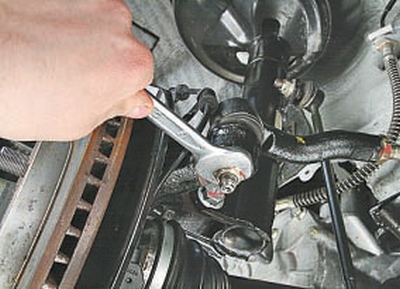

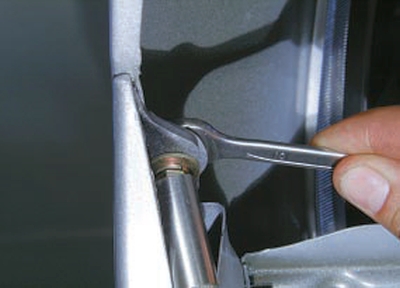

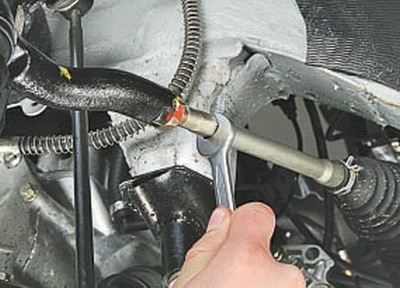

2. Ослабьте затяжку контргайки наконечника рулевой тяги.

3. Отверните гайку крепления шарового пальца наконечника к рычагу поворотного кулака.

Примечание:

Гайки крепления шаровых пальцев наружных наконечников рулевых тяг самоконтрящиеся. При каждом снятии заменяйте гайки новыми.

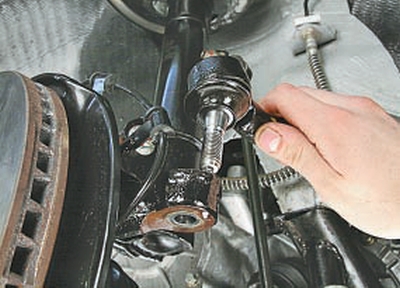

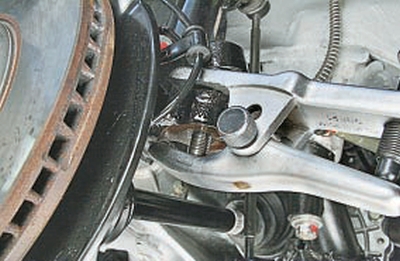

4. Установите съёмник шаровых шарниров.

5. Выпрессуйте палец из бобышки поворотного рычага.

Полезный совет:

Для облегчения выпрессовки пальца нанесите несколько резких ударов молотком по боковой поверхности бобышки поворотного рычага, стараясь направлять удар вдоль оси рычага.

6. Свинтите наконечник с рулевой тяги Чери Тигго, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможности не изменилось схождение колес. При необходимости удерживайте тягу от проворачивания ключом за шестигранник.

7. Установите новый наконечник, навинтив его на рулевую тягу на такое количество оборотов, которое было подсчитано при снятии. Контргайку наконечника затяните моментом 130 Н·м, гайку крепления шарового пальца к рычагу поворотного кулака – моментом 45 H·м.

8. Проверьте и при необходимости отрегулируйте углы установки колес на станции технического обслуживания.
