Замена передней стойки Lancer X

ДЕМОНТАЖ И УСТАНОВКА

ОСТОРОЖНО

• У автомобиля с системой автоматической регулировки уровня фар до выполнения дальнейших операций отсоедините датчик высоты от нижнего рычага, чтобы избежать повреждения датчика (См. раздел «ГРУППА 54А» - «Датчик высоты» ).

• Болтгайка со стабилизатором трения обозначен звездочкой (*/). При снятии детали убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.

Последовательность демонтажа

1. Гайки соединения датчика высоты передней части кузова с нижним рычагом <У автомобилей с датчиком высоты>

2. Фиксатор датчика скорости колеса

3. Хомут тормозного шланга

Последовательность демонтажа (Продолжение)

4. Гайка соединения стойки стабилизатора и амортизационной стойки

5. Соединение кулака и амортизационной стойки

6. Крепежные гайки стойки

7. Стойка в сборе

СНЯТИЕ ГАЙКИ СОЕДИНЕНИЯ СТОЙКИ СТАБИЛИЗАТОРА И АМОРТИЗАЦИОННОЙ СТОЙКИ

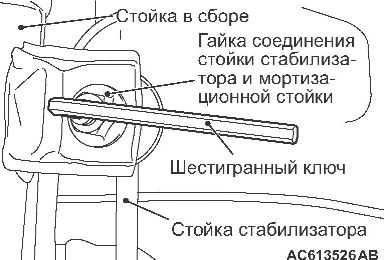

Для снятия гайки соединения стойки стабилизатора и амортизационной стойки используйте шестигранный ключ как показано на рисунке.

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ УСТАНОВКЕ

УСТАНОВКА ГАЙКИ СОЕДИНЕНИЯ СТОЙКИ СТАБИЛИЗАТОРА И АМОРТИЗАЦИОННОЙ СТОЙКИ

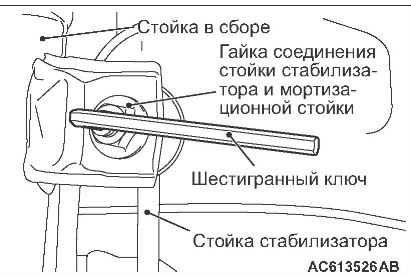

Для установки гайки соединения стойки стабилизатора и амортизационной стойки используйте шестигранный ключ как показано на рисунке.

ОСМОТР

• Проверьте амортизационную стойку на наличие утечек масла.

• Проверьте стойку в сборе на наличие повреждений и деформаций.

разборка и сборка

Последовательность разборки

1. Гайка стойки (самоконтрящаяся гайка)

2. Опора стойки в сборе

3. Подшипник

4. Верхняя опорная чашка

5. Верхняя подушка пружины

6. Резиновый буфер

7. Винтовая пружина

8. Трубка пружины

9. Стойка в сборе

СНЯТИЕ ГАЙКИ СТОЙКИ (САМОКОНТРЯЩЕЙСЯ ГАЙКИ)

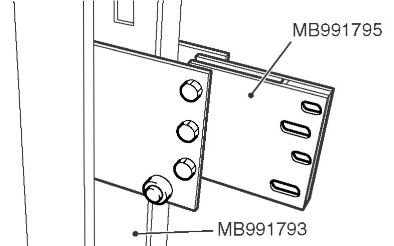

1. Установите специальное крепление А

(МВ991795) на специальный съемник пружин (МВ991793) как показано на рисунке.

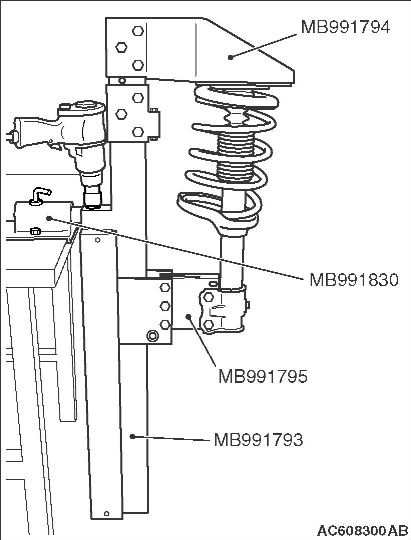

2. Для фиксации стойки в сборе используйте следующие специальные инструменты:

• Съемника пружин (МВ991793)

• Крепления А (МВ991795)

• Верхней опоры (МВ991794)

• Фиксатора (МВ991830)

ПРИМЕЧАНИЕ: Закрепите стойку в сборе снятыми с автомобиля болтами и гайками, затянув их вручную с небольшим усилием.

3. Зафиксировав стойку в необходимом положении, сожмите винтовую пружину

с помощью съемника пружин примерно на 5 мм

ОСТОРОЖНО

Самоконтрящаяся гайка штока внутри стойки может быть ослаблена. Не используйте ключ ударного действия для ослабления гайки стойки (самоконтрящейся гайки).

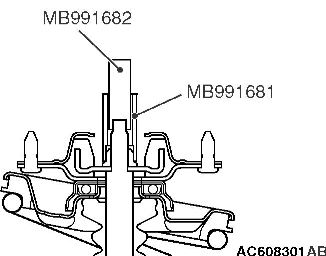

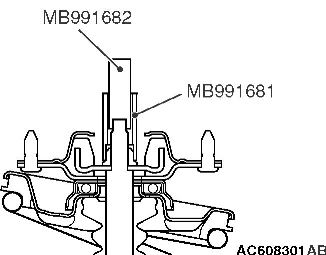

4. Для ослабления гайки стойки

(самоконтрящейся гайки) используйте следующие инструменты:

• Ключ (МВ991681)

• Головку (МВ991682)

СНЯТИЕ СТОЙКИ В СБОРЕ

ОСТОРОЖНО

Используйте защитные очки. Газ, находящийся в стойке, безвреден, но в его выходящем потоке могут содержаться частицы высверленного материала.

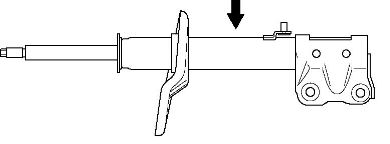

Перед утилизацией стойки вытяните из нее шток, положите стойку на ровную поверхность и выпустите газ, просверлив отверстие диаметром около 3 мм в точке, указанной на рисунке.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ

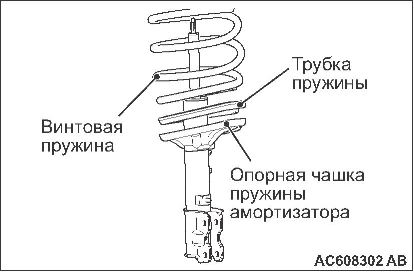

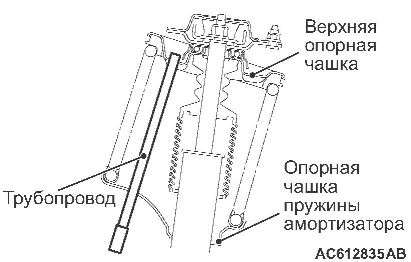

УСТАНОВКА ВИНТОВОЙ ПРУЖИНЫ

1. Плотно вставьте пружину в трубку пружины.
