Замена прокладки катколлектора Nissan Qashqai

Вам потребуются: пассатижи, торцовая головка «на 10», головка «на 12», отвертка с плоским лезвием.
Резиновая прокладка установлена в канавки фланца крышки распределительных валов.

ПРИМЕЧАНИЕ.
Работу по замене прокладки катколлектора удобнее выполнять на смотровой канаве.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите декоративный кожух двигателя.

3. Отсоедините колодку жгута проводов управляющего датчика концентрации кислорода (дроссельный узел для наглядности снят).

4. Снимите впускной коллектор.

ПРИМЕЧАНИЕ.
Далее замена прокладки катколлектора для наглядности показана на снятом двигателе.

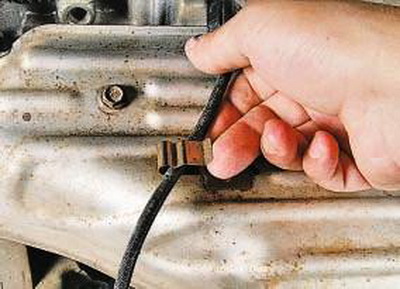

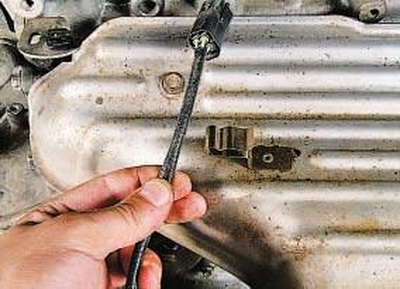

5. Преодолевая сопротивление держателя на термоэкране

6. Выведите из держателя провод управляющего датчика концентрации кислорода.

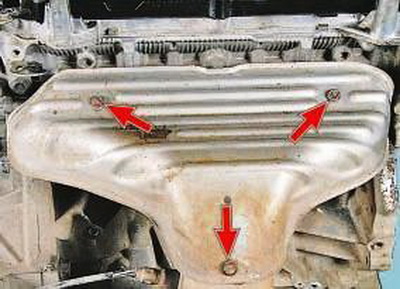

7. Выверните три болта крепления термоэкрана катколлектора

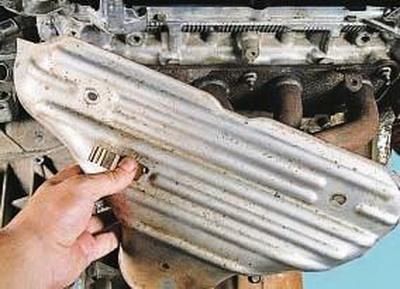

8. Снимите экран.

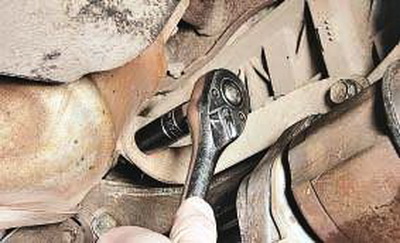

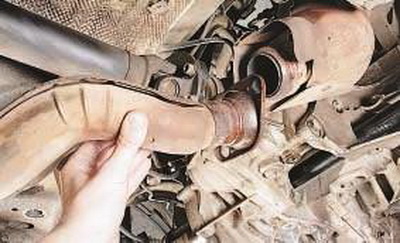

9. Отверните две гайки крепления фланца приемной трубы и фланца катколлектора, отведите в сторону приемную трубу.

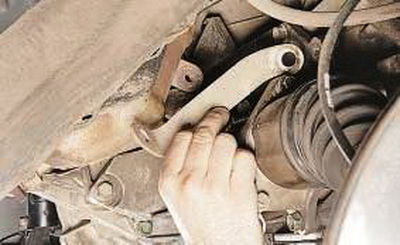

10. Выверните два болта крепления кронштейна катколлектора

11. Снимите кронштейн.

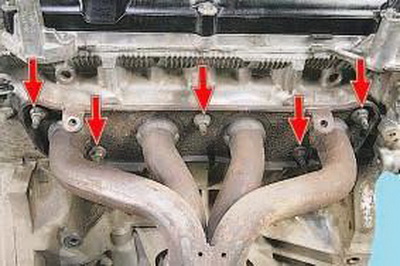

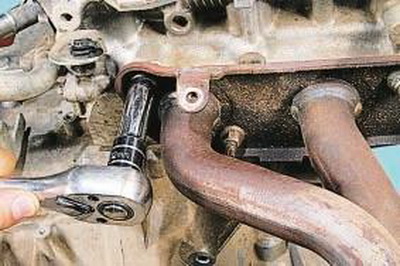

12. Отверните пять гаек крепления катколлектора

ПРИМЕЧАНИЕ.

Так расположены гайки крепления катколлектора к головке блока цилиндров.

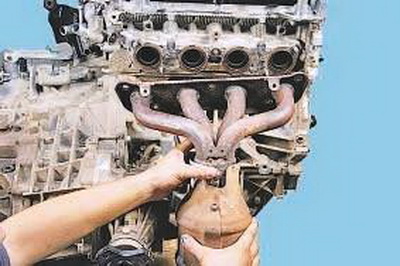

13. снимите катколлектор со шпилек, отведите его от головки блока цилиндров и опустите вниз.

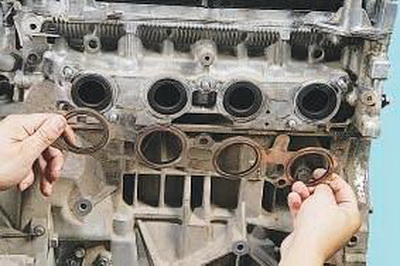

14. Снимите прокладку со шпилек головки блока цилиндров.

15. Установите новую прокладку и катколлектор на шпильки головки блока цилиндров.

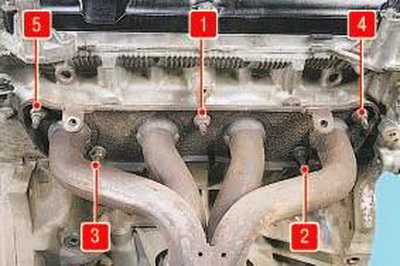

Затяните гайки крепления катколлектора к шпилькам блока цилиндров моментом 33,4 Н·м в указанном на фото порядке.

16. Установите термоэкран катколлектора, затяните болты крепления термоэкрана моментом 5,8 Н·м.

ПРИМЕЧАНИЕ.
В соответствии с рекомендацией завода-изготовителя всегда используйте новые гайки крепления катколлектора и болты крепления термоэкрана.

17. Установите все детали в порядке, обратном снятию.
